一种新型多功能文具盒的制作方法

本实用新型涉及文具领域，具体涉及一种新型多功能文具盒。

背景技术：

文具中文具盒又名笔盒，是用来装钢笔、铅笔、尺子、橡皮等文具的盒子。质地很多，一般有木质、铁质、塑料制品，形状各异，多为长方体形状。拥有方便携带、便于整理文具等优点，进入当代后又出现了大量拥有各种功能的文具盒，他能够带给使用者各种便利。

技术实现要素：

本实用新型的目的是提供一种新型多功能文具盒。

本实用新型是通过下述技术方案实现的：一种新型多功能文具盒，包括盒体和盒盖，其中：所述盒盖还设置有支撑架，所述支撑架包括设置在盒盖内侧的支撑转轴、内支撑片和设置在盒盖外侧的外支撑架；所述支撑转轴设置在盒盖内侧的两侧一左一右对称设置，支撑转轴向盒盖中央位置延伸设置支撑架槽，支撑架槽由盒盖外侧凹入盒盖内侧，支撑架槽边沿部设置转轴孔，支撑转轴插入转轴孔内，所述支撑转轴底端还设置有钩状的置物书架；

盒体和盒盖连接处设置文具盒开关轴，盒体和盒盖连接为一体，盒盖设置文具盒开关轴的上方中央有设置盒盖合口处，盒盖合口处的内侧设置有内支撑片转轴，内支撑片转轴连接设置内支撑片；

所述支撑架槽中设置外支撑架，外支撑架设置外支撑架槽管，支撑转轴插入外支撑架槽管内将外支撑架固定在支撑架槽中。

作为优选所述内支撑片为Y形状。

作为优选所述支撑架槽中还设置顶孔。

作为优选所述支撑架槽高度等同外支撑架厚度。

作为优选所述“ノ”字符形状。

作为优选所述外支撑架在匹配顶孔位置处设置有卡片，卡片扣入顶孔内。

本实用新型与背景技术相比，具有的有益的效果是：使文具盒拥有能够作为书架的功能，能只要开始文具盒盖就打开支撑架就可以进行书的支撑，有钩状的置物书架，将书本打开后放置上去，可以限制书的翻页。

附图说明

图1 为本实用新型的结构图。

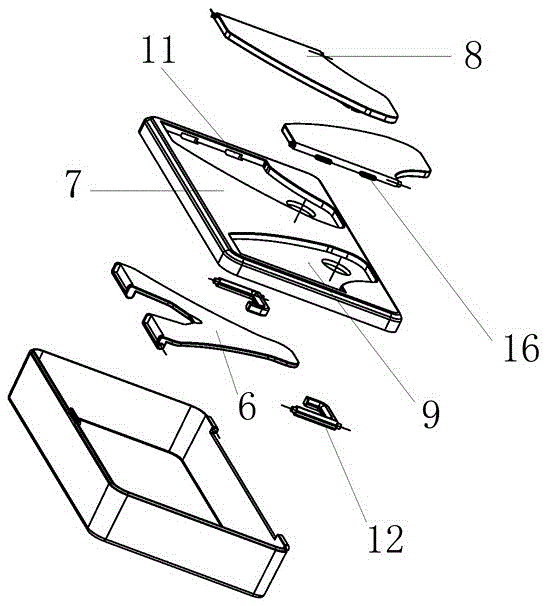

图2 爆炸结构图。

具体实施方式

下面通过实施例，结合附图，对本实用新型的技术方案作进一步具体的说明：

如图1-2所示，一种新型多功能文具盒，包括盒体（1）和盒盖（2），其中：所述盒盖还设置有支撑架（3），所述支撑架包括设置在盒盖内侧（4）的支撑转轴（5）、内支撑片（6）和设置在盒盖外侧（7）的外支撑架（8）；所述支撑转轴设置在盒盖内侧的两侧一左一右对称设置，支撑转轴向盒盖中央位置延伸设置支撑架槽（9），支撑架槽由盒盖外侧凹入盒盖内侧，支撑架槽边沿部（10）设置转轴孔（11），支撑转轴插入转轴孔内，所述支撑转轴底端还设置有钩状的置物书架（12）；

盒体和盒盖连接处设置文具盒开关轴（13），盒体和盒盖连接为一体，盒盖设置文具盒开关轴的上方中央有设置盒盖合口处（14），盒盖合口处的内侧设置有内支撑片转轴（15），内支撑片转轴连接设置内支撑片；

所述支撑架槽中设置外支撑架，外支撑架设置外支撑架槽管（16），支撑转轴插入外支撑架槽管内将外支撑架固定在支撑架槽中。

作为优选所述内支撑片为Y形状。

作为优选所述支撑架槽中还设置顶孔（17）。

作为优选所述支撑架槽高度等同外支撑架厚度。

作为优选所述“ノ”字符形状。

作为优选所述外支撑架在匹配顶孔位置处设置有卡片（18），卡片扣入顶孔内。

本文中所描述的具体实施例仅仅是对本实用新型精神作举例说明。本实用新型所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本实用新型的精神或者超越所附权利要求书所定义的范围。
