一种钥匙收纳器的制作方法

本实用新型涉及生活用品领域，特别是涉及一种钥匙收纳器。

背景技术：

钥匙在每个人的生活中都必不可少，它包括柄部与杆部。目前，公知的便携式钥 匙储存装置是钥匙环或钥匙包，其储存方法均是简单地将多把钥匙串连在一起。

若使用钥匙环，由于钥匙多为金属材料制作而成，质地坚硬，齿部较为尖锐，携带时很容易划破衣物 或者划伤人，多个钥匙串在一起还会发出很大的响声，而单个钥匙很容易丢失；若使用钥匙包，由于钥匙包通常用软体材料制作，容易产生变形，而且也不利于钥匙的排序，使用起来还是不方便。

技术实现要素：

基于此，有必要针对传统的钥匙收纳容易划破衣物或伤人，使用时处于无序状，不便于寻找的问题，提供一种钥匙收纳器。

一种钥匙收纳器，包括外壳、设置在外壳上的钥匙件、与钥匙件连接的锁紧装置，锁紧装置包括卡锁和与卡锁连接的弹簧片，弹簧片首端与钥匙件连接，弹簧件末端设置在外壳上。

在其中一个实施例中，钥匙件通过钥匙座固定轴设置在弹簧片外侧，钥匙座固定轴到钥匙件两侧的距离小于钥匙座固定轴到钥匙件末端的距离，钥匙件外侧设置为阶梯状。

在其中一个实施例中，弹簧片通过弹簧片固定轴分别设置在外壳上。

在其中一个实施例中，弹簧片末端还设有卡锁。

在其中一个实施例中，钥匙件包括钥匙片、钥匙卡座和连接口，钥匙卡座设置在弹簧片外侧，钥匙卡座首端设有连接口，钥匙片末端与连接口连接。

在其中一个实施例中，钥匙件之间设有隔层。

工作原理

大多数情况下，在锁定状态下使用，用手从凸起的阶梯状结构抠出使用，使用完毕再用手压回即可，只有在特殊情况下，钥匙被卡住扣不动或者需要在多篇钥匙中寻找其中一片时可以松开卡锁，使所有钥匙件处于松弛状态便于查找。

上述一种钥匙收纳器结构简单、操作方便，可以有序地收纳钥匙件，并可以通过锁紧装置来控制钥匙件的收纳打开状态，体积小、容量大。

附图说明

图1为本使用新型立体示意图。

图2为收纳状态示意图。

图3为松锁状态示意图。

图4为钥匙启用状态示意图。

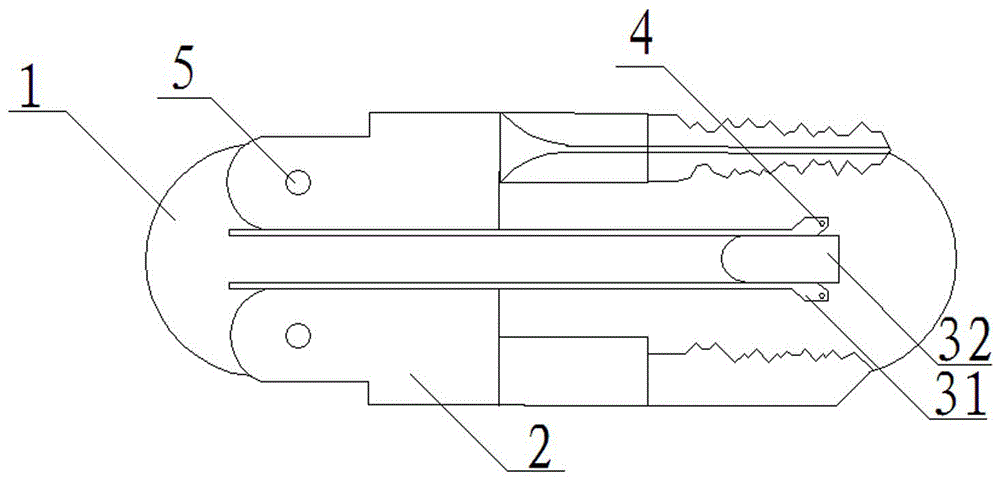

图5 为钥匙件示意图。

图6为可拆分钥匙件结构示意图。

图7为卡锁另一种实施方式的结构示意图。

具体实施方式

为了便于理解本实用新型，下面将参照相关附图对本实用新型进行更全面的描述。附图中给出了本实用新型的首选实施例。但是，本实用新型可以以许多不同的形式来实现，并不限于本文所描述的实施例。相反地，提供这些实施例的目的是使对本实用新型的公开内容更加透彻全面。

需要说明的是，当元件被称为“设置”在另一个元件，它可以是直接在另一个元件上或者也可以存在居中的元件。当一个元件被认为是“连通”另一个元件，它可以是直接连通到另一个元件，或者可能同时存在居中元件。

除非另有定义，本文所使用的所有的技术和科学术语与属于本实用新型的技术领域的技术人员通常理解的含义相同。本文中在本实用新型的说明书中所使用的术语只是为了描述具体实施例的目的，不是旨在于限制本实用新型。

参照图2~5，一种钥匙收纳器，包括外壳1、设置在外壳1上的钥匙件2、与钥匙件2连接的弹簧片31，弹簧片31首端与钥匙件2连接，弹簧片31末端与外壳1连接，弹簧片31设置至少有两个。

优选的，钥匙件2为整体，钥匙件2末端设为钥匙卡座21，钥匙卡座21通过钥匙座固定轴5设置在弹簧片31外侧，钥匙座固定轴5到钥匙卡座21两侧的距离小于钥匙座固定轴5到钥匙卡座21末端的距离，钥匙座固定轴5到钥匙卡座21两边的距离等于钥匙座固定轴5到 弹簧片31的距离，钥匙卡座21靠近钥匙片23外侧设置为阶梯状。与钥匙件2结构相同的钥匙配片都在本申请的保护范围内。

钥匙卡座21可以以钥匙座固定轴5为圆心转动，由于钥匙座固定轴5到钥匙卡座21末端的距离大于钥匙座固定轴5到钥匙卡座21两侧的距离，可以通过限制弹簧片31的位置来达到限制钥匙卡座21的位置的目的。

钥匙卡座21外侧设置为阶梯状，在收纳状态时，阶梯状突出的部分可以方便人们翻出钥匙，在打开状态时，阶梯状阶梯口的位置可以卡在弹簧片31上，使其更稳固。

优选的，弹簧片31通过弹簧片固定轴4分别设置在卡锁32外侧。弹簧片31通过弹簧片固定轴4固定位置后，是可以以轴为圆心转动的。

优选的，卡锁32宽度与两片弹簧片31之间的间隙相等。卡锁32进入弹簧片31之间时可以使得弹簧片31不向内转动，从而达到锁死的目的。

优选的，钥匙件2相互之间设有隔层。弹簧片31可以设置在隔片上，也可以设置在外壳1上。

参照图1，也可以不设置卡锁32，只通过固定设置弹簧片31来限制钥匙件2的运动。

优选的，钥匙件2之间设有隔层。将钥匙件2等距分隔开，弹簧片31还可以设置在隔层上。

优选的，弹簧片31还可以每一个隔层单独设置一个。

实施例1

参照图6，优选的，钥匙件2包括钥匙片23、钥匙卡座21和连接口22，钥匙卡座21末端设置在弹簧片31外侧，钥匙卡座21首端设有连接口22，钥匙片23末端与连接口22连接。钥匙卡座21设计成统一的结构，将钥匙的钥匙柄去掉，用钥匙杆通过连接口22与钥匙卡座21连接。

实施例2

参照图7，卡锁32设置至少两个套设在弹簧片31外侧，将上下不同边的钥匙件2分开控制，将卡锁32拖至尾部为锁紧状态。

上述一种钥匙收纳器结构简单、操作方便，可以有序地收纳钥匙件，并可以通过锁紧装置来控制钥匙件的收纳打开状态，体积小、容量大。

以上所述实施例仅表达了本实用新型的几种实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
