一种绳带卡扣的制作方法

本实用新型属于卡扣技术领域，特别涉及一种绳带卡扣。

背景技术：

卡扣广泛应用于日常生活中，包括背包带、证件牌绳带、手提袋以及钥匙扣等，常用的卡扣与绳带通过缝制或打结的方式连接，存在拆卸过程复杂、重复利用率低、连接方式不可靠等缺陷。

技术实现要素：

本实用新型的目的是解决现有卡扣存在的拆卸过程复杂、重复利用率低、连接方式不可靠的技术问题，提供一种绳带卡扣。

本实用新型是通过以下技术方案实现的：

一种绳带卡扣，它包括扣盖和扣体，其中：

所述扣盖一侧设置有扣盖绳带槽，所述扣盖绳带槽两侧对称设置有四个卡口，扣盖绳带槽下端面中间设置有限位块，扣盖绳带槽中设置有扣盖锥形凸起；

所述扣体由挂扣和扣体座两部分组成，所述挂扣固定设置在扣体座下端面上，所述挂扣包括钩扣和挡舌，挡舌下端卡于钩扣开口内；所述扣体座一侧设置有绳带槽，所述绳带槽两侧对称设置有四个凸起的卡块，所述扣体座上的卡块与所述扣盖上的卡口相互配合连接，所述扣体座底部中间设置有与扣盖限位块相配合的限位槽，绳带槽中设置有锥形凸起。

进一步，所述扣盖锥形凸起至少设有两列，扣盖锥形凸起纵向设在扣盖绳带槽上，所述锥形凸起至少设有三排，锥形凸起横向设在绳带槽上，所述扣盖锥形凸起与锥形凸起相互错位配合。

进一步，所述扣体为一体成形制造。

本实用新型与现有技术相比，由于采用了扣体与扣具本体一体成型的制造方法，提高了连接的稳定性；扣具本体和扣具盖的设置以及卡口和卡块的连接方式，使得安装和拆卸过程更加方便快捷；绳带槽上相配合的锥形凸起的设计，可有效提高卡扣与绳带的连接稳定性，避免出现在使用过程中卡扣与绳带脱开的现象。

本实用新型用于日常生活中，能够避免卡扣在使用过程中拆卸过程复杂、重复利用率低、易与绳带脱开的现象，本实用新型具有连接稳定、方便快捷、可重复使用的优点。

附图说明

图1为本实用新型的主视图；

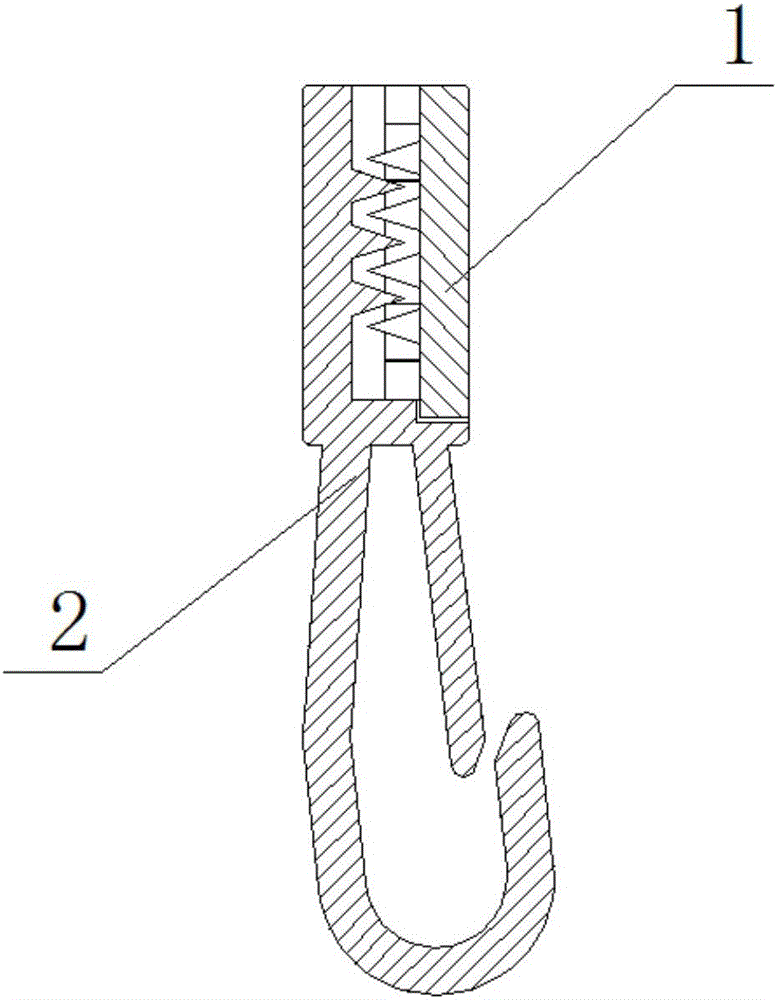

图2为图1中的A-A剖面示意图；

图3为本实用新型的爆炸图。

具体实施方式

下面结合附图和实施例对本实用新型的技术方案进行清楚、完整地描述。

如图1至图3所示，本实施例中的一种绳带卡扣，它包括扣盖1和扣体2，其中：

所述扣盖1一侧设置有扣盖绳带槽1-2，所述扣盖绳带槽1-2两侧对称设置有四个卡口1-1，扣盖绳带槽1-2下端面中间设置有限位块1-4，扣盖绳带槽1-2中设置有扣盖锥形凸起1-3；

所述扣体2由挂扣2-1和扣体座2-2两部分组成，所述挂扣2-1固定设置在扣体座2-2下端面上，所述挂扣2-1包括钩扣2-1-2和挡舌2-1-1，挡舌2-1-1下端卡于钩扣2-1-2开口内，钩扣2-1-2和挡舌2-1-1的上端与扣体座2-2下端面连接；所述扣体座2-2一侧设置有绳带槽2-2-2，所述绳带槽2-2-2两侧对称设置有四个凸起的卡块2-2-1，所述扣体座2-2上的卡块2-2-1与所述扣盖1上的卡口1-1相互配合连接即卡块2-2-1插入卡口1-1中，所述扣体座2-2底部中间设置有与扣盖1限位块1-4相配合的限位槽2-2-4，绳带槽2-2-2中设置有锥形凸起2-2-3。

所述扣盖锥形凸起1-3至少设有两列，扣盖锥形凸起1-3纵向设在扣盖绳带槽1-2上，所述锥形凸起2-2-3至少设有三排，锥形凸起2-2-3横向设在绳带槽2-2-2上，所述扣盖锥形凸起1-3与锥形凸起2-2-3相互错位配合。

所述扣体2为一体成形制造。

本实用新型的工作过程及原理：

如图1至图3所示，使用时，操作者先将绳带放置在扣盖绳带槽1-2和绳带槽2-2-2之间，通过限位块1-4和限位槽2-2-4的配合，将扣体座2-2上的卡块2-2-1扣至扣盖1上的卡口1-1内，由于扣盖绳带槽1-2和绳带槽2-2-2之间设置有互相错位配合的锥形凸起，因此可实现卡扣与绳带的连接。

在使用挂扣时，可将挡舌2-1-1向内按压，挡舌2-1-1与钩扣2-1-2之间形成开口，将物体勾入钩扣2-1-2中，然后挡舌2-1-1会在自身的弹性作用力下进行复位。

本实用新型能够以多种形式具体实施而不脱离实用新型的精神或实质，所以应当理解，上述实施例不限于前述的细节，而应在权利要求所限定范围内广泛地解释，因此落入权利要求或其等效范围内的变化和改型都应为权利要求所涵盖。
