一种新型手持分离式补水仪的制作方法

本实用新型涉及补水仪制作技术领域，具体为一种新型手持分离式补水仪。

背景技术：

补水仪是将液体水通过仪器处理，以雾化纳米水分子形式喷出，因此也可叫″喷雾仪″，补水仪主要分为小型手持补水仪；家用台式补水器；家用台式补水仪；雾化补水器；立式补水仪；其功能主要有深层补水、清洁肌肤、控制水油平衡、美白、祛皱抗衰老等，根据不同原理及体型，有多种分类。而普通的补水仪的雾化片和主机是一体设计的，在雾化片堵塞时，整体机就报废了，造成资源浪费。

技术实现要素：

本实用新型的目的在于提供一种新型手持分离式补水仪，以解决上述背景技术中提出的雾化片和主机无法分开的问题。

为实现上述目的，本实用新型提供如下技术方案：一种新型手持分离式补水仪，包括上壳，所述上壳上设有按键装饰件和雾化喷嘴，所述上壳安装在下壳的上方，所述上壳与下壳的内部设有主板组件、下壳盖板、磁铁、水箱下壳、水箱上壳、雾化器组件、装饰件和按键，所述按键安装在主板组件上，且按键安装在按键装饰件的内部，所述主板组件通过铁块与下壳盖板连接，且下壳盖板安装在铁块和磁铁之间，所述下壳盖板的右侧安装有水箱下壳和水箱上壳，且水箱下壳和水箱上壳通过装饰件与雾化器组件连接。

优选的，所述雾化器组件通过USB母座与主板组件连接，或雾化器组件通过触点的方式与主板组件连接。

优选的，所述磁铁通过软胶塞与下壳盖板连接。

优选的，所述上壳与下壳之间通过卡扣连接，且上壳与下壳之间设有弹扣器，且弹扣器安装在凹槽内。

优选的，所述上壳与下壳的表面均涂有防护层。

与现有技术相比，本实用新型的有益效果是：本实用新型通过将雾化片 和主机设计为分体式连接，改进了雾化片和主机的连接方式，这样在雾化片出现堵塞的情况下，整机不需要报废，只需要更换雾化片部分就可以了，分体式分为两种接触方式，一种是通过USB来连接，一种是通过触点的方式来连接雾化片和主机，弹扣器可直接弹开上壳和下壳，方便拆卸和维修，且弹扣器安装在凹槽内，可防止误操作，雾化水分有助于皮肤吸收，该新型结构科学合理，操作简单方便。

附图说明

图1为本实用新型一种新型手持分离式补水仪的内部分解结构示意图；

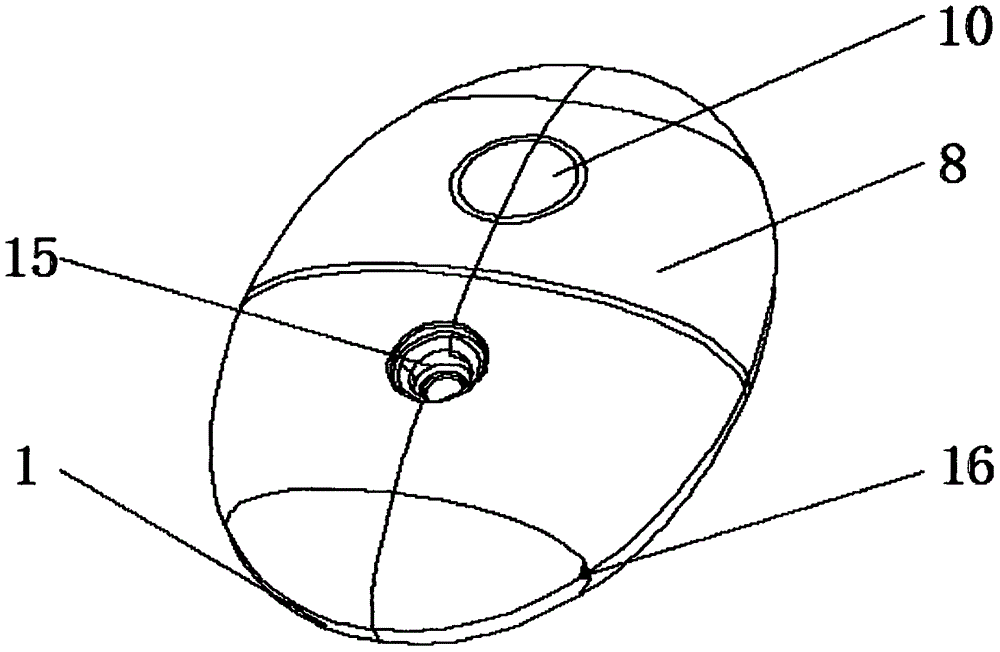

图2为本实用新型一种新型手持分离式补水仪的整体结构示意图。

图中：1-下壳、2-主板组件、3-铁块、4-下壳盖板、5-软胶塞、6-磁铁、7-水箱下壳、8-上壳、9-按键、10-按键装饰件、11-装饰件、12-雾化器组件、13-USB母座、14-水箱上壳、15-雾化喷嘴、16-弹扣器。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供的一种实施例：一种新型手持分离式补水仪，包括上壳8，上壳8上设有按键装饰件10和雾化喷嘴15，上壳8安装在下壳1的上方，上壳8与下壳1的内部设有主板组件2、下壳盖板4、磁铁6、水箱下壳7、水箱上壳14、雾化器组件12、装饰件11和按键9，按键9安装在主板组件2上，且按键9安装在按键装饰件10的内部，主板组件2通过铁块3与下壳盖板4连接，且下壳盖板4安装在铁块3和磁铁6之间，下壳盖板4的右侧安装有水箱下壳7和水箱上壳14，且水箱下壳7和水箱上壳14通过装饰件11与雾化器组件12连接。

雾化器组件12通过USB母座13与主板组件2连接，或雾化器组件12通过触点的方式与主板组件2连接，磁铁6通过软胶塞5与下壳盖板4连接， 上壳8与下壳1之间通过卡扣连接，且上壳8与下壳1之间设有弹扣器16，且弹扣器16安装在凹槽内，上壳8与下壳1的表面均涂有防护层。

具体使用方式：本实用新型工作中，按下按键9，通过主板组件2控制雾化器组件12将水箱下壳7和水箱上壳14内的液体水通过雾化处理，以雾化纳米水分子形式从雾化喷嘴15处喷出，雾化器组件12通过USB母座13或触点的方式与主板组件2连接，在雾化片出现堵塞的情况下，整机不需要报废，只需要更换雾化片部分就可以了，弹扣器16可打开上壳8与下壳1，方便维修。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
