一种设有止滑结构的手机或平板电脑保护套的制作方法

本实用新型涉及电子产品保护套技术领域，具体为一种设有止滑结构的手机或平板电脑保护套。

背景技术：

目前，随着科技进步和人们生活水平的不断提高，各种智能手机和平板电脑不断涌入人们的日常生活中，手机和平板电脑都有很强的娱乐性，由于操作简单，体积小，方便携带，备受人们喜爱，人们通常通过平板电脑和智能手机上网收看节目和玩游戏，虽然平板电脑和智能手机给人们的生产和生活带来更多的移动性、便携性和娱乐性，但是由于智能手机和平板电脑只是一个简单的平板结构，只能放在桌面上或拿在手上使用，在使用过程中，很难确定和固定合适的倾斜角度，而且长时间使用后会导致手臂酸软、颈椎和肩膀疼痛，长期使用甚至会使人们患上颈椎疾病，不利于使用，而且在使用过程中手机和平板电脑容易被磨损，甚至会被硬物划伤而影响美观。

于是，市场上出现各种各样的手机和平板电脑保护套，包括壳体、底板和盖板，底板和盖板可折叠连接，并且底板也采用可折叠设计，使用时可以将壳体支撑在盖板上，使手机或平板电脑处于合适的倾斜角度，方便使用，但是经过一段时间的使用之后，由于磨损和材料老化原因，壳体往往不能很好的支撑在盖板上，会出现打滑现象，影响使用。

因此，开发一种新手机和平板电脑保护套，不但具有迫切的研究价值，也具有良好的经济效益和工业应用潜力，这正是本实用新型得以完成的动力所在和基础。

技术实现要素：

为了克服上述所指出的现有技术的缺陷，本发明人对此进行了深入研究，在付出了大量创造性劳动后，从而完成了本实用新型。

具体而言，本实用新型所要解决的技术问题是：提供一种设有止滑结构的手机或平板电脑保护套，以解决上述的技术问题。

为解决上述技术问题，本实用新型的技术方案是：

一种设有止滑结构的手机或平板电脑保护套，包括可折叠连接的底板和盖板，所述盖板与底板之间设有用于放置所述手机或平板电脑的壳体，所述底板包括与壳体固定连接的固定部和与固定部可折叠连接的折叠部，所述壳体上靠近所述盖板和底板连接处的位置设有止滑结构，所述止滑结构包括设置在所述壳体上的止滑元件。

在本实用新型的所述设有止滑结构的手机或平板电脑保护套中，作为一种改进，所述止滑元件位于所述壳体两端的中部，所述止滑元件设置于所述壳体内侧和壳体底部连接位置。

在本实用新型的所述设有止滑结构的手机或平板电脑保护套中，作为一种改进，所述壳体上设有凹槽，所述止滑元件嵌在所述凹槽内，所述止滑元件凸出所述壳体表面且凸出部分上设有防滑纹路或防滑凸起。

在本实用新型的所述设有止滑结构的手机或平板电脑保护套中，作为一种改进，所述止滑元件为止滑块或止滑条。

在本实用新型的所述设有止滑结构的手机或平板电脑保护套中，作为一种改进，所述止滑元件为硅胶止滑元件、橡胶止滑元件或止滑PU皮止滑元件。

在本实用新型的所述设有止滑结构的手机或平板电脑保护套中，作为一种改进，所述壳体包括硬质壳体本体，所述硬质壳体本体内设有软质凸起，所述底板上设有散热孔，所述盖板内侧面上设有防滑内衬。

在本实用新型的所述设有止滑结构的手机或平板电脑保护套中，作为一种改进，所述软质凸起为软质点状凸起或软质条形凸起。

在本实用新型的所述设有止滑结构的手机或平板电脑保护套中，作为一种改进，所述软质点状凸起上设有吸盘状凹陷。

采用了上述技术方案后，本实用新型的有益效果是：

本实用新型提供的设有止滑结构的手机或平板电脑保护套，包括底板、盖板和壳体，底板和盖板可折叠连接，底板采用可折叠设计，使用时将壳体内侧支撑在盖板内侧面上，壳体上的止滑结构与盖板接触，能有效将壳体支撑在盖板上而不会滑动，使手机或平板电脑处于合适的倾斜角度，止滑结构包括设置在壳体上的止滑元件，结构简单，加工方便，而且便于后期拆装换新。

壳体上设有凹槽，止滑元件嵌入凹槽内，结构简单，使用效果好，而且便于后期维护更换。

附图说明

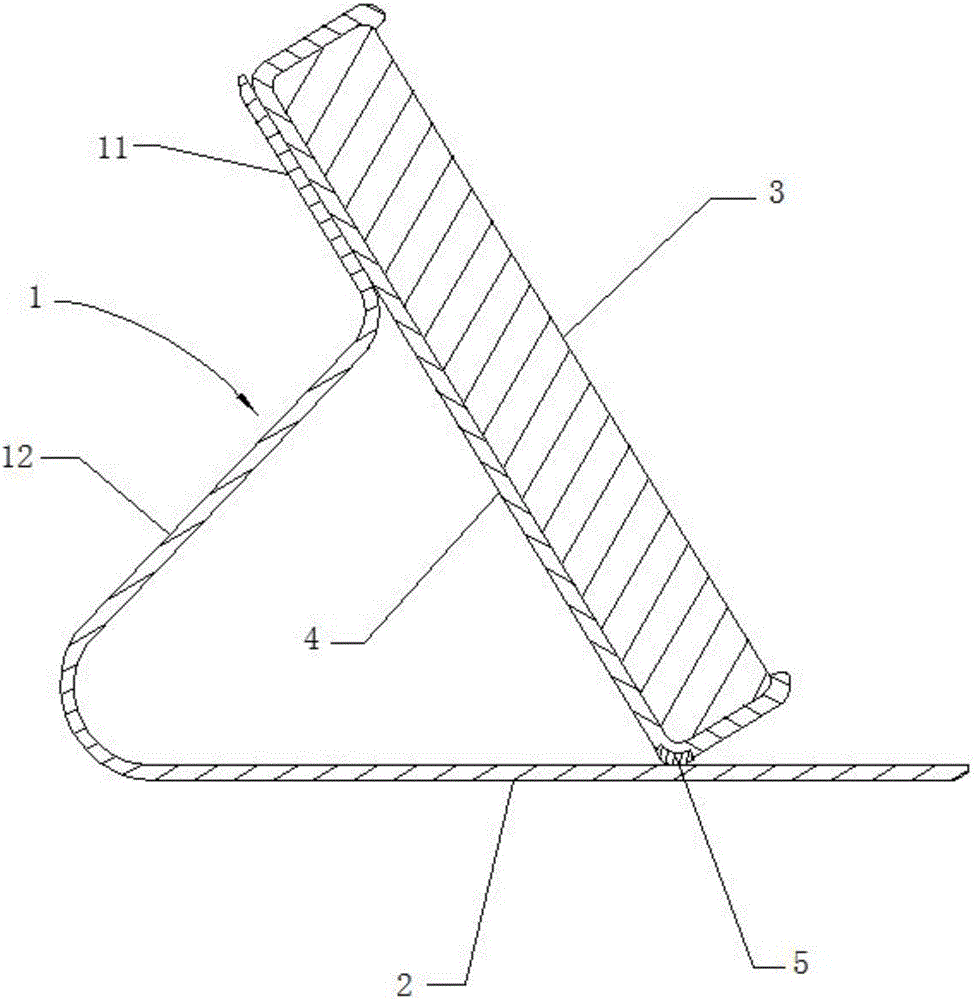

图1是本实用新型的结构示意图；

具体实施方式

下面结合具体的实施例对本实用新型进一步说明。但这些例举性实施方式的用途和目的仅用来例举本实用新型，并非对本实用新型的实际保护范围构成任何形式的任何限定，更非将本实用新型的保护范围局限于此。

如图1所示，一种设有止滑结构的手机或平板电脑保护套，包括可折叠连接的底板1和盖板2，盖板2与底板1之间设有用于放置手机3或平板电脑的壳体4，附图1仅示出适用于手机3的情形，平板电脑的情形与此类似，底板1包括与壳体4固定连接的固定部11和与固定部11可折叠连接的折叠部12，壳体4上靠近盖板2和底板1连接处的位置设有止滑结构，止滑结构包括设置在壳体4上的止滑元件5。

本实施例中，止滑元件5位于壳体4两端的中部，止滑元件5设置于壳体4内侧和壳体4底部连接位置。

本实施例中，壳体4上设有凹槽，止滑元件5嵌在凹槽内，止滑元件5凸出壳体4表面且凸出部分上设有防滑纹路或防滑凸起，防滑纹路可以是横纹、点状纹或圆形纹。

本实施例中，止滑元件5为止滑块或止滑条，具体为硅胶止滑元件、橡胶止滑元件或止滑PU皮止滑元件。

本实施例在具体应用中，壳体4包括硬质壳体本体，硬质壳体本体内设有软质凸起，底板1上设有散热孔，盖板2内侧面上设有防滑内衬，有利于提高散热效果和防摔保护效果，具体地，软质凸起为软质点状凸起或软质条形凸起，并可以进一步在软质点状凸起上设有吸盘状凹陷，使手机3或平板电脑牢牢固定在壳体4内。

应当理解，这些实施例的用途仅用于说明本实用新型而非意欲限制本实用新型的保护范围。此外，也应理解，在阅读了本实用新型的技术内容之后，本领域技术人员可以对本实用新型作各种改动、修改和/或变型，所有的这些等价形式同样落于本申请所附权利要求书所限定的保护范围之内。
