可折叠的旅行箱的制作方法

本发明涉及旅行箱，具体地，涉及一种可折叠的旅行箱。

背景技术：

旅行箱是是箱包中的一类，它包括有箱包体、伸缩拉杆和箱包底轮，因其使用方便而受到广泛使用。旅行箱有着漫长的历史，从仅供容纳衣物的木箱、大皮箱，到如今形态各异的便携式手提箱、拉杆箱，人们手中的旅行箱在不断演进。但是现有的旅行箱功能仍不够完善，使用不方便，只有放置物品的功能，在旅游过程中如果拥有一个能充当桌子的旅行箱用来打牌或者放置其它物品将会大大提升旅行箱的实用性。

因此，提供一种能够充当桌子，以大大提高其实用性的变形旅行箱是本发明亟需解决的问题。

技术实现要素：

本发明的目的是提供一种可折叠的旅行箱，该旅行箱可以通过变形具备桌子的功能，方便在户外打牌或者放置其它物品，大大提升了该旅行箱的实用性。

为了实现上述目的，本发明提供了一种可折叠的旅行箱，所述变形旅行箱包括箱体，所述箱体底部设置有滑轮机构，所述箱体的侧面设置有相平行的两个套筒，u型拉杆的两端分别通过转轴机构连接有滑杆，所述滑杆至少部分可滑动地位于所述套筒内部，使得所述u型拉杆能够沿所述套筒的长度方向滑动，转动所述u型拉杆能够使得所述u型拉杆与所述滑杆相垂直，所述u型拉杆有第一竖杆、第二竖杆和弯杆组成，所述第一竖杆和所述第二竖杆的上端通过所述弯杆相连接，所述第一竖杆的侧面向内凹陷形成有长条形凹槽，所述长条形凹槽内可转动地设置有沿竖直方向设置的转杆，所述转杆能够以自身轴线为轴自转动，所述转杆上套接有弹簧卷，所述弹簧卷通过拉绳连接帆布，所述帆布中远离所述转杆的一端上固定有挂钩，所述第二竖杆上固定有与所述挂钩相配合的挂环。

优选地，所述弹簧卷一端固定在所述转杆的表面，另一端通过拉绳连接所述帆布。

优选地，所述转轴机构包括固定在所述u型拉杆端部的转轴套筒和固定在所述滑杆端部的转轴，所述转轴套筒套接在所述转轴上，使得所述转轴套筒和所述转轴同轴设置，转动所述u型拉杆能够使得所述u型拉杆与所述滑杆相垂直。

优选地，所述转轴套筒的表面设置有贯穿的螺纹孔，所述螺纹孔内设置有锁紧螺丝，所述锁紧螺丝的一端位于所述转轴套筒的外部，另一端贯穿所述螺纹孔并位于所述转轴套筒的内部，扭转所述锁紧螺丝能够使得所述锁紧螺丝与所述转轴相抵触，以阻止所述u型拉杆相对于所述滑杆转动。

优选地，所述所述u型拉杆表面包裹有橡胶套。

优选地，所述挂钩和所述挂环组成卡合机构，且所述卡合机构的数量为2-4组。

根据上述技术方案，本发明提供了一种可折叠的旅行箱，所述变形旅行箱包括箱体，所述箱体底部设置有滑轮机构，所述箱体的侧面设置有相平行的两个套筒，u型拉杆的两端分别通过转轴机构连接有滑杆，所述滑杆至少部分可滑动地位于所述套筒内部，使得所述u型拉杆能够沿所述套筒的长度方向滑动，转动所述u型拉杆能够使得所述u型拉杆与所述滑杆相垂直，所述u型拉杆有第一竖杆、第二竖杆和弯杆组成，所述第一竖杆和所述第二竖杆的上端通过所述弯杆相连接，所述第一竖杆的侧面向内凹陷形成有长条形凹槽，所述长条形凹槽内可转动地设置有沿竖直方向设置的转杆，所述转杆能够以自身轴线为轴自转动，所述转杆上套接有弹簧卷，所述弹簧卷通过拉绳连接帆布，所述帆布中远离所述转杆的一端上固定有挂钩，所述第二竖杆上固定有与所述挂钩相配合的挂环。初始状态下，帆布是缩卷在转杆上的，当需要将旅行箱变形为桌子时，旋转u型拉杆，使得u型拉杆与滑杆呈垂直状态，然后将拉拽帆布，利用帆布上的挂钩将帆布挂接在u型拉杆的挂环上，以帆布为桌面将旅行箱形变成一个简易桌子，方便在户外打牌或者放置其它物品，大大提升了该旅行箱的实用性。

本发明的其他特征和优点将在随后的具体实施方式部分予以详细说明。

附图说明

附图是用来提供对本发明的进一步理解，并且构成说明书的一部分，与下面的具体实施方式一起用于解释本发明，但并不构成对本发明的限制。在附图中：

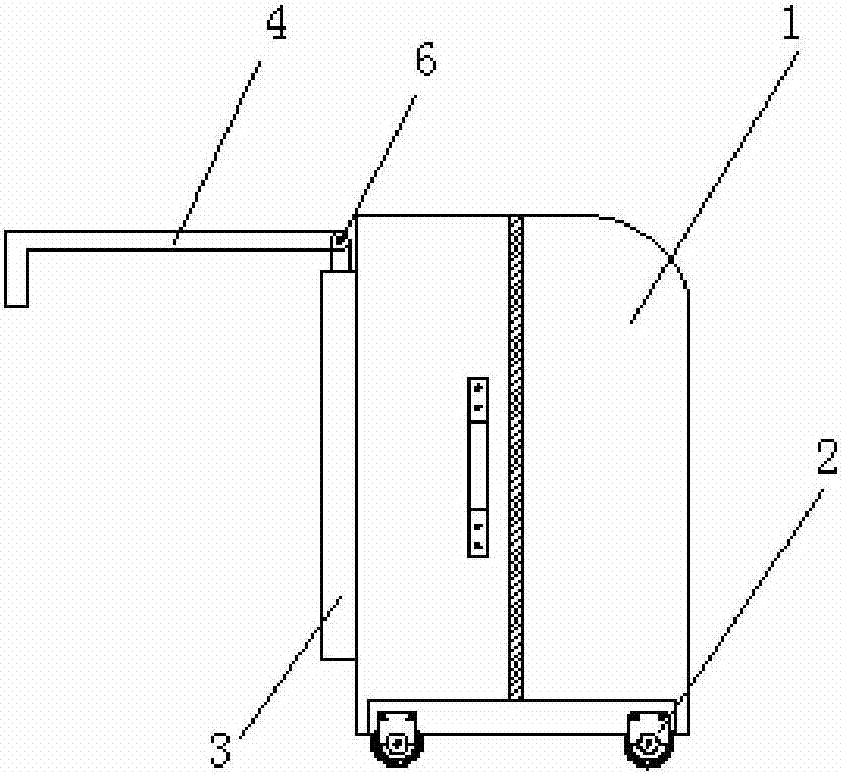

图1是本发明提供的可折叠的旅行箱的第一种状态结构图；

图2是本发明提供的可折叠的旅行箱的第二种状态结构图；

图3是本发明提供的可折叠的旅行箱中第一竖杆的结构图；

图4是本发明提供的可折叠的旅行箱中转轴机构的结构图。

附图标记说明

1-箱体2-滑轮机构

3-套筒4-u型拉杆

5-第一竖杆6-转轴机构

7-帆布8-第二竖杆

9-弯杆10-滑杆

11-转轴12-转轴套筒

13-锁紧螺丝14-转杆

15-弹簧卷16-拉绳

17-挂钩18-挂环

具体实施方式

以下结合附图对本发明的具体实施方式进行详细说明。应当理解的是，此处所描述的具体实施方式仅用于说明和解释本发明，并不用于限制本发明。

在本发明中，在未作相反说明的情况下，“一端、另一端”等包含在术语中的方位词仅代表该术语在常规使用状态下的方位，或为本领域技术人员理解的俗称，而不应视为对该术语的限制。

如图1-图4所示：本发明提供了一种可折叠的旅行箱，所述变形旅行箱包括箱体1，所述箱体1底部设置有滑轮机构2，其特征在于，所述箱体1的侧面设置有相平行的两个套筒3，u型拉杆4的两端分别通过转轴机构6连接有滑杆10，所述滑杆10至少部分可滑动地位于所述套筒3内部，使得所述u型拉杆4能够沿所述套筒3的长度方向滑动，转动所述u型拉杆4能够使得所述u型拉杆4与所述滑杆10相垂直，所述u型拉杆4有第一竖杆5、第二竖杆8和弯杆9组成，所述第一竖杆5和所述第二竖杆8的上端通过所述弯杆9相连接，所述第一竖杆5的侧面向内凹陷形成有长条形凹槽，所述长条形凹槽内可转动地设置有沿竖直方向设置的转杆14，所述转杆14能够以自身轴线为轴自转动，所述转杆14上套接有弹簧卷15，所述弹簧卷15通过拉绳16连接帆布7，所述帆布7中远离所述转杆14的一端上固定有挂钩17，所述第二竖杆8上固定有与所述挂钩17相配合的挂环18。初始状态下，帆布是缩卷在转杆上的，当需要将旅行箱变形为桌子时，旋转u型拉杆，使得u型拉杆与滑杆呈垂直状态，然后将拉拽帆布，利用帆布上的挂钩将帆布挂接在u型拉杆的挂环上，以帆布为桌面将旅行箱形变成一个简易桌子，方便在户外打牌或者放置其它物品，大大提升了该旅行箱的实用性。

在本发明的一种优选的实施方式中，为了更好的收缩帆布7，所述弹簧卷15一端固定在所述转杆14的表面，另一端通过拉绳16连接所述帆布7。

在本发明的一种优选的实施方式中，为了使得u型拉杆能够更好的相对于滑杆10转动，所述转轴机构6包括固定在所述u型拉杆4端部的转轴套筒12和固定在所述滑杆10端部的转轴11，所述转轴套筒12套接在所述转轴11上，使得所述转轴套筒12和所述转轴11同轴设置，转动所述u型拉杆4能够使得所述u型拉杆4与所述滑杆10相垂直。

在本发明的一种优选的实施方式中，为了使得在正常拉动u型拉杆4时不会发生转动的现象，所述转轴套筒12的表面设置有贯穿的螺纹孔，所述螺纹孔内设置有锁紧螺丝13，所述锁紧螺丝13的一端位于所述转轴套筒12的外部，另一端贯穿所述螺纹孔并位于所述转轴套筒12的内部，扭转所述锁紧螺丝13能够使得所述锁紧螺丝13与所述转轴11相抵触，以阻止所述u型拉杆4相对于所述滑杆10转动。

在本发明的一种优选的实施方式中，为了提高u型拉杆4的防滑能力，所述u型拉杆4表面包裹有橡胶套。

为了使得帆布7固定在u型拉杆4上更加稳定，在本发明的一种优选的实施方式中，所述挂钩17和所述挂环18组成卡合机构，且所述卡合机构的数量为2-4组。

如图1-图3所示，本发明的一种具体的实施方式为：提供了一种可折叠的旅行箱，所述变形旅行箱包括箱体1，所述箱体1底部设置有滑轮机构2，所述箱体1的侧面设置有相平行的两个套筒3，u型拉杆4的两端分别通过转轴机构6连接有滑杆10，所述滑杆10至少部分可滑动地位于所述套筒3内部，使得所述u型拉杆4能够沿所述套筒3的长度方向滑动，转动所述u型拉杆4能够使得所述u型拉杆4与所述滑杆10相垂直，所述u型拉杆4有第一竖杆5、第二竖杆8和弯杆9组成，所述第一竖杆5和所述第二竖杆8的上端通过所述弯杆9相连接，所述第一竖杆5的侧面向内凹陷形成有长条形凹槽，所述长条形凹槽内可转动地设置有沿竖直方向设置的转杆14，所述转杆14能够以自身轴线为轴自转动，所述转杆14上套接有弹簧卷15，所述弹簧卷15通过拉绳16连接帆布7，所述帆布7中远离所述转杆14的一端上固定有挂钩17，所述第二竖杆8上固定有与所述挂钩17相配合的挂环18，所述弹簧卷15一端固定在所述转杆14的表面，另一端通过拉绳16连接所述帆布7，所述转轴机构6包括固定在所述u型拉杆4端部的转轴套筒12和固定在所述滑杆10端部的转轴11，所述转轴套筒12套接在所述转轴11上，使得所述转轴套筒12和所述转轴11同轴设置，转动所述u型拉杆4能够使得所述u型拉杆4与所述滑杆10相垂直，所述转轴套筒12的表面设置有贯穿的螺纹孔，所述螺纹孔内设置有锁紧螺丝13，所述锁紧螺丝13的一端位于所述转轴套筒12的外部，另一端贯穿所述螺纹孔并位于所述转轴套筒12的内部，扭转所述锁紧螺丝13能够使得所述锁紧螺丝13与所述转轴11相抵触，以阻止所述u型拉杆4相对于所述滑杆10转动，所述所述u型拉杆4表面包裹有橡胶套，所述挂钩17和所述挂环18组成卡合机构，且所述卡合机构的数量为4组。

以上结合附图详细描述了本发明的优选实施方式，但是，本发明并不限于上述实施方式中的具体细节，在本发明的技术构思范围内，可以对本发明的技术方案进行多种简单变型，这些简单变型均属于本发明的保护范围。

另外需要说明的是，在上述具体实施方式中所描述的各个具体技术特征，在不矛盾的情况下，可以通过任何合适的方式进行组合，为了避免不必要的重复，本发明对各种可能的组合方式不再另行说明。

此外，本发明的各种不同的实施方式之间也可以进行任意组合，只要其不违背本发明的思想，其同样应当视为本发明所公开的内容。
