一种自动摆动首饰装置及其镶嵌方法与流程

本发明涉及一种珠宝首饰装置及其方法，特别涉及的是一种自动摆动首饰装置及其镶嵌方法。

背景技术：

随着人们对珠宝首饰的要求越来越高，普通单体设置的首饰由于设置单一，外形固定，光彩效果有限已经不能满足人们需要，现有技术中有采用设置自摆首饰来提高子部的自摆频率，从而能够提升首饰装置的光彩效果。

但是自摆首饰装置也存在缺陷，由于连接轴与轴孔内壁接触，长期晃动会导致连接轴和轴孔磨损严重，连接轴磨平后会影响自摆首饰的晃动效果，从而影响到自摆首饰装置的光彩效果；轴孔在连接轴磨损下可在轴孔内壁形成缝隙导致连接轴卡在缝隙中，使自摆首饰装置停止自摆，影响自摆首饰使用寿命和长期使用的效果。同时，在倾斜角度过大或在振动情况下，中间的摆动子部可能会因为连接轴卡在轴孔内，失去摆动能力。

因而现有技术还有待改进和提高。

技术实现要素：

鉴于上述现有技术的不足之处，本发明的目的在于提供一种自动摆动首饰装置及其镶嵌方法，旨在解决现有技术中自摆首饰装置中连接轴与轴孔相互磨损，导致自摆首饰装置使用寿命短和影响其长期使用晃动效果的问题，以及防止晃动过大时的卡住影响。

为了达到上述目的，本发明采取了以下技术方案：

一种自动摆动首饰装置，包括一本体，在所述本体内设有一子部，在所述本体内设有一用于所述子部摆动的空间，在所述子部两侧延伸设有连接轴,其中，所述自动摆动首饰装置还包括：

连接槽，设在所述本体内侧两侧且用于放置所述连接轴，以连接所述子部；

阻挡侧壁，设于所述连接槽中相对所述连接轴的位置，用于限制所述子部左右晃动的范围；

一盖板，以用于封闭所述连接槽。

所述的自动摆动首饰装置，其中，所述连接轴具有一第一刃边；

所述第一刃边用于适配所述连接槽，以方便所述子部的摆动。

所述的自动摆动首饰装置，其中，所述连接轴的端部设置为尖端，所述尖端到所述阻挡侧壁的距离设置为保持较小间隙。

所述的自动摆动首饰装置，其中，所述连接槽设置为c字型，其开口处设有用于防止连接轴脱落的阻挡部分。

所述的自动摆动首饰装置，其中，所述盖板上设有内外同心圆的多圈切面。

所述的自动摆动首饰装置，其中，所述切面为单切面或多切面。

所述的自动摆动首饰装置，其中，所述本体后侧还设置有用于透光的通孔。

所述的自动摆动首饰装置，其中，所述本体还设置包括一吊坠连接环。

上述任一项所述的自动摆动首饰装置镶嵌方法，其中，包括以下步骤：

s100：将所述子部上的连接轴分别放置所述本体上的对应所述连接槽中；

s200：将所述盖板放置在所述本体上，封闭所述连接槽；

s300：将所述盖板与所述本体固定连接。

所述的自动摆动首饰装置镶嵌方法，其中，所述步骤s300中所述盖板与所述本体采用激光焊接的方式进行固定连接。

相较于现有技术，本发明提供的一种自动摆动首饰装置及其镶嵌方法，由于自动摆动首饰装置采用在所述本体两侧设置连接槽，在所述连接槽中相对所述连接轴的位置设置阻挡侧壁，所述阻挡侧壁用于限制所述子部左右晃动的范围，这样能够有效的避免连接轴和连接槽之间不必要的左右摇晃，从而可避免连接轴和连接槽之间摇晃导致的磨损，在长期使用中，使连接轴不会卡在连接槽中，失去摆动能力，能够长期保持摆动效果，从而保证长期的光影效果。也可以延长了自摆首饰装置的使用寿命。所述自动摆动首饰装置还包括一用于封闭所述连接槽的盖板，所述盖板可以从视觉上使钻石更加大和闪耀。

附图说明

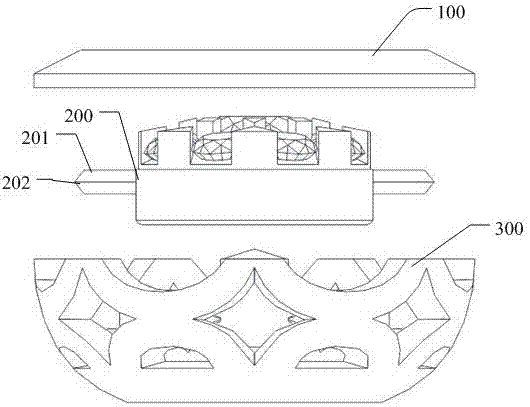

图1为本发明自动摆动首饰装置较佳实施例的分解图。

图2为本发明自动摆动首饰装置较佳实施例的正视角度分解图。

图3为本发明自动摆动首饰装置较佳实施例侧视角度分解图。

图4为本发明自动摆动首饰装置较佳实施例本体的立体图。

图5为本发明自动摆动首饰装置较佳实施例的连接槽局部放大图。

图6为本发明自动摆动首饰装置较佳实施例的装配示意图。

图7为本发明自动摆动首饰装置较佳实施例的装配分解图。

图8为本发明自动摆动首饰装置较佳实施例装配后的立体图。

图9为本发明自动摆动首饰装置另一较佳实施例的正视图。

图10为本发明自动摆动首饰装置再一较佳实施例的正视图。

图11为本发明自动摆动首饰装的后视图。

图12为本发明自动摆动首饰装置镶嵌方法流程示意图。

具体实施方式

以下对本发明的较佳实施例加以详细说明。

为使本发明的目的、技术方案及效果更加清楚、明确，以下参照附图并举实施例对本发明进一步详细说明。应当理解，此处所描述的具体实施例仅用以解释本发明，并不用于限定本发明。所述自动摆动首饰装置较为常见的是应用在钻石镶嵌首饰上，当然不限于钻石镶嵌，也可以应用于其他宝玉石首饰装置，例如蓝宝石和红宝石等。本发明的首饰装置较佳实施例主要是吊坠，如图1-图3所示，当然也不限于吊坠，还可以应用于戒指、耳环等首饰装置中。

本发明所述自动摆动首饰装置，如图1至图3所示，为本发明自动摆动首饰装置较佳实施例的不同角度分解示意图，所述自动摆动首饰装置包括本体300，子部200、和在所述本体中用于所述子部摆动的空间400，该空间400可以是设置在本体内的凹部或者是通孔，其空间足以方便所述子部200的摆动和设置。

所述子部200两侧设有两连接轴201,如图1、图2和图3所示，所述连接轴201可根据子部需要晃动的程度要求进行装配和设计成预定的角度，包括子部重心与连接轴之间的位置关系，所述连接轴201上有第一刃边202，所述第一刃边202用于实现子部200颤动效果，通过第一刃边202与本体上的对用的连接槽302适配，可以保持子部持续颤动的效果。本发明由于所示子部200的重心偏所述连接轴201在子部200上的连接线，偏向第一刃边一侧，所以能够实现所述子部的自动摆动。

所述本体300两边内侧上还设有连接槽302，如图1、图4和图5所示，所述连接槽302可以在所述本体300直接成孔，然较佳的实施方式为c字型。请同时参考图4、图5和图6所示，将所述连接轴201放入连接槽302中，两个连接轴201同时放入连接槽302的c字型凹陷中，连接轴201上的第一刃边202可以与连接槽302的内壁接触，如此所述子部200就可以与本体300连接，通过所述连接轴201放置在所述连接槽302内，并且保持第一刃边202的触接连接槽302内壁，从而实现所述子部200与本体300之间具有很小的阻力，实现子部200在所述本体上可长时间的颤动，增加了所述子部上钻石的光彩效果，子部200的颤动增加了视觉的展示效果。如果保证所述第一刃边202一直处于触接状态，能保证子部颤动效果的保持。

设置所述连接槽302采用c字型的好处是，方便装配所述连接轴和子部。所述连接槽302一侧有一阻挡侧壁303，如图4所示，所述阻挡侧壁303用于限制连接轴201在连接槽302中左右晃动的范围，因此，设置本体上两侧的所述阻挡侧壁303之间的间距，恰好为两个连接轴201的端部之间的间距，或略大。确保同侧连接轴201端部与阻挡侧壁303之间空隙较小，但不影响连接轴201前后晃动，如此，由于连接轴201与连接槽302之间左右晃动减少，就会减少了两者之间的磨损，并且保持子部及其连接轴不会过于左右窜动，导致卡住失去晃动功能，从而既能延长自摆首饰装置的使用寿命，也保证使用中晃动的效果，不会由于两者的磨损，连接轴卡到连接槽的缝隙中的现象，导致自摆首饰装置无法晃动；或者克服由于过度磨损连接轴上的第一刃边202接触点位置，使第一刃边202与连接槽302不再是点接触，无法保持原有晃动效果的技术问题。

较佳的，连接轴201的端部还可以设置为尖端，进一步减小与阻挡侧壁303壁面之间接触面积，减少摩擦力，增加子部200的晃动性。在所述c字型连接槽302的开口处还设置有一切面306，方便与盖板100的配合，用来将连接轴301封住在连接槽302内。该切面306可以是通过加工切削形成，也可以是通过冲压形成，方便了对子部200的装配过程：将连接轴201轻松放入连接槽302后，将盖板100盖上就可封闭所述连接槽302，因此装配更为简单和容易。在所述连接槽302的开口处还设置为较小的开口位置，从而形成阻挡部分305，用于防止安装过程中连接轴201的脱落，如图5所示。

所述本体300上还包括用于连接项链或手链等其他部件的吊坠连接环301，如图4和图11所示，所述本体300底部有一通孔304，所述通孔304可以用于透光，有利于增加首饰的光效；为使钻石看上去更闪耀，本体300还可以设为镂空结构，一方面用来增加设计美感，另一方面可以用于透光，是钻石看上去光彩效果更好。光线能通过通孔304和镂空结构射入本体300内部空间，让钻石更加闪耀。

所述自动摆动首饰装置还包括用于封闭所述连接槽302开口的盖板100，如图7所示，将所述盖板100覆盖在所述本体300上，可通过激光焊接连接所述盖板100和所述本体300。所述盖板100上可设有更多切面，切面可为单切面或多切面，如图8所示，盖板100上有两个同心切面，分别为外同心切面101和内同心切面102；如图9中所述盖板外同心切面101上还可以设有若干纵切面111；如图10所示，所述盖板100外同心切面101、内同心切面102还可以都设有若干个纵切面111；这样，通过所述盖板100的表面设置不同的切面，用来反射光线，一方面可封闭所述连接槽302避免连接轴201从所述连接槽302中脱落，另一方面由于盖板上有切面，可以增强闪光效果，能够使钻石看上去更大更闪耀。

本发明还提供了一种自动摆动首饰装置镶嵌方法，如图12所示实施例流程图，所述的自动摆动首饰装置镶嵌方法包括以下步骤：

s100：参见图6，将所述子部上的连接轴分别放置所述本体上两侧的对应所述连接槽中；使所述第一刃边202搭到所述连接槽302中。

s200：参见图7，将所述盖板放置在所述本体上，用来将连接槽302的开口封闭。

s300：将所述盖板与所述本体固定连接，所述盖板与所述本体可以采用激光焊接的方式进行固定连接。

所述镶嵌方法操作十分方便和简洁，更容易实现对自动摆动首饰装置的加工，具体技术方案和技术效果已在自动摆动首饰装置中详述，具体内容不再这里累述。

本发明采用了在所述本体两侧设置连接槽和阻挡侧壁，通过阻挡侧壁的设置限制了所述连接轴左右晃动的范围，能够有效地避免连接轴和连接槽之间不必要的晃动，从而避免了不必要的磨损，即使长期使用也不会影响晃动效果，并且延长了自动摆动首饰装置的使用寿命，也防止了子部过度摇摆卡死的问题。本发明还采用盖板，所述盖板除了封闭所述连接槽避免连接轴从所述连接槽中脱落之外，还能由于盖板具有闪光效果，使钻石看上去更大更闪耀。

可以理解的是，对本领域普通技术人员来说，可以根据本发明的技术方案及其发明构思加以等同替换或改变，而所有这些改变或替换都应属于本发明所附的权利要求的保护范围。
