环保节能空调伞的制作方法

本发明涉及一种日常生活用防暑遮阳降温设备，尤其涉及一种环保节能空调伞。

背景技术：

众所周知，晴雨伞也叫做太阳伞，也就是给使用者提供一个可以移动的阴凉场所，用于遮挡太阳光直接照射与遮挡雨水，在夏日有效隔离紫外线对于皮肤的灼伤，减少人体外露部分的黑色素产生，反光隔温的遮阳伞可以保护人的头部不受阳光中红外线与紫外线的辐射，遮挡热空气对于热体头部的侵袭，防止人在炎热的夏季中暑。

防紫外线伞主要依靠伞的面料，主要目的是减少阳光透射度，使紫外线尽量被反射或吸收，目前主要采两种方法：第一是使紫外线反射或散射。其中又包括两种工艺，一是镀金属膜，属于镜反射、规则反射；珠光效果的面料，能把紫外线向反射的方向发生散射。第二种方法是在织物纤维的内部掺入吸收紫外线的材料。

cigs薄膜光伏电池的禁带宽度为1.04ev，当掺入适当的ga以替代部分in成为cuinse2和cugase2的固溶晶体，简称cigs，薄膜的禁带宽度可在1.04-1.7范围内获得调整。理想多晶体薄膜太阳能的吸收层理想的禁带宽度为1.5ev，调整ga和in的比例，可以获得理想禁带宽的吸收层。当太阳的辐射能作用在半导体的pn结上，形成电子空穴对，在pn结电场作用下，电子从p区流向n区，空穴能从n极转到p区域，分别形成在n区内过剩聚集的电子群和p区过剩的空穴群，建立成p区为正，n区为负的光生电动势(光生电压)，接入负载后形成光生电流，这就是太阳能电池的工作原理。

半导体制冷片，也叫热电制冷片，是一种热电偶载流子类热泵。它的优点是结构中没有滑动部件，可应用在一些受到限制位置的空间，可靠性要高，无制冷剂造成的污染。利用半导体材料的珀尔帖效应，当直流电通过两种不同半导体材料串联成的电偶时，在电偶的两端即可分别吸收热量和放出热量，可以实现制冷或制热的目的。

技术实现要素：

本发明的目的就是要提供一种重量较轻，在伞面内安装半导体制冷片，利用折叠囊式电磁空气泵，加强半导体制冷片的散热效率，伞面上安装cigs薄膜光伏电池提供清洁电能源，不仅在夏日使用时，能够有效防止紫外线对于人体面部皮肤的灼伤，还可以给人体的头部及上肢提供清凉的环境，便于携带使用的一种环保节能防暑空调伞。

本发明所采取的技术方案是：一种环保节能空调伞，结构包括，伞杆帽，伞杆帽的下部安装护顶盖。

进一步的，护顶盖的下面安装伞面。

进一步的，伞面上镶嵌薄膜光伏电池。

进一步的，伞面上加工数个排气口。

进一步的，数个排气口上均安装活动帘幕。

进一步的，伞杆采用空心金属杆棒制作。

进一步的，伞杆的顶部安装伞杆帽。

进一步的，伞杆的底部连接伞柄。

进一步的，伞柄中设置隔层。

进一步的，隔层上部的内腔作为泵腔。

进一步的，隔层下部的内腔作为供电腔。

进一步的，伞柄的底部安装伞柄钮。

进一步的，伞柄钮与供电腔的底盖加工为一体化结构。

进一步的，供电腔底盖的内表面安放总开关。

进一步的，泵腔底部的外表面安装调风环。

进一步的，调风环上加工数个通孔。

进一步的，供电腔的上部安装调温环。

进一步的，上巢套接在伞杆上。

进一步的，上巢的顶部靠紧伞面的内表面。

进一步的，上巢用销钉铆接在伞杆上。

进一步的，上巢用盘状铰链组连接数根主伞骨。

进一步的，数根主伞骨的数个通孔内均穿过纤维线。

进一步的，纤维线固定在伞面的内表面。

进一步的，下巢套接在伞杆上。

进一步的，下巢用盘状铰链组连接数根副伞骨。

进一步的，数根副伞骨用铰链组连接与各自对应的数根主伞骨。

进一步的，数根副伞骨组成的曲面上铺设纺织纤维材料加工的隔热层。

进一步的，铝箔层覆盖镶嵌在隔热层的下表面。

进一步的，隔热层的上表面安装数块半导体制冷片。

进一步的，数块半导体制冷片的上表面均粘贴散热片。

进一步的，数块半导体制冷片的下表面，通过隔热层上的方孔，粘贴在铝箔的上表面。

进一步的，伞杆在隔热层与伞面之间的杆身上加工数个导流孔。

进一步的，下巢下部伞杆的杆身上加工数个扫风孔。

进一步的，泵仓的腔内安装折叠囊。

进一步的，折叠囊的上端面安装输气管。

进一步的，输气管的排气口安放在伞杆的腔内。

进一步的，输气管的内腔安装调压单向阀。

进一步的，折叠囊用弹性模量较高的高分子材料制作成一段两端封闭的波纹管。

进一步的，折叠囊的下端面内镶嵌软铁。

进一步的，折叠囊的下端面上加工数个通孔。

进一步的，折叠囊下端面数个通孔的上部均设置单向阀盖。

进一步的，t形软铁的柱体上套接励磁线圈。

进一步的，t形软铁的上表面安装断路开关。

进一步的，断路开关两引线串联连接在达林顿管的基极电路中。

进一步的，励磁线圈一端的引线连接在继电器断通开关组的动臂上。

进一步的，励磁线圈另一端的引线连接在公共地线上。

进一步的，继电器断通开关组的常闭触点连接主接线柱。

进一步的，继电器线圈一端的引线连接在副接线柱上。

进一步的，继电器线圈另一端的引线连接在达林顿管的集电极。

进一步的，继电器线圈两端的引线连接二极管。

进一步的，断路开关的一端用导线连接达林顿管的集电极。

进一步的，断路开关的另一端用导线连接限流电阻的一端。

进一步的，限流电阻的另一端用导线连接达林顿管的基极。

进一步的，达林顿管的发射极用导线连接公共地线。

进一步的，断路开关的两端用导线连接并联保护电容。

进一步的，电容组的一端用导线引线连接达林顿管的基极。

进一步的，电容组另一端用导线连接拨挡开关。

进一步的，拨挡开关的一端用导线连接在电容组。

进一步的，电容组的另一端用导线连接在公共地线上。

进一步的，半导体制冷片一端的引线连接在开关电位器的一端。

进一步的，开关电位器的另一端用导线连接主接线柱。

进一步的，半导体制冷片另一端的引线连接在公共地线上。

进一步的，数块薄膜光伏电池的正极用导线连接电池组的正极。

进一步的，数片薄膜光伏电池的负极用导线连接电池组的负极。

进一步的，电池组分电压的正极用导线连接在副接线柱上。

进一步的，电池组的负极用导线连接在总开关的一端。

进一步的，总开关的另一端用导线连接在公共地线上。

进一步的，microusb插座作为充电插座。

进一步的，microusb插座正极的引线连接在主接线柱。

进一步的，microusb插座负极的引线连接在电池组的负极上。

进一步的，usb插座作为供电插座。

进一步的，usb插座正极的引线连接在副接线柱上。

进一步的，usb插座负极的引线连接在电池组的负极上。

本发明的有益效果是，一种环保节能空调伞，结构包括，伞杆帽，伞杆帽的下部安装护顶盖，护顶盖的下面安装伞面，增强罩在经常开启闭合的上巢及主伞骨连接的，盘状铰链组上方的伞面强度与使用寿命；伞面上镶嵌cigs薄膜光伏电池，对夏日的阳光做有效的吸收，给电池组补充电能；伞面上加工数个排气口，数个排气口上均安装活动帘幕，构成单向排气部件，方便排出隔热层上部的热空气，下雨时雨水不会从排气口的位置流入伞面之内；伞杆采用空心金属杆棒制作，作为伞骨架的支撑架构，并作为输气管道；伞杆的顶部安装伞杆帽，保护伞杆头不受风雨的侵蚀，并作为输气管道的堵塞；伞杆的底部连接伞柄，伞柄便于使用者的手持，伞柄中设置隔层，对两功能腔作分隔；隔层的上部为泵腔，安放折叠囊及附属零件；隔层的下部为供电腔，安放功能电路及电池组；伞柄的底部安装伞柄钮，伞柄钮与供电腔的底盖加工为一体化结构，伞柄钮的内表面连接总开关，伞柄钮内穿过绳索使伞体便于收纳悬挂，转动伞柄钮可断开或接通总电源；泵腔底部的外表面安装调风环，调风环内加工数个通孔，作为大气进入泵腔的通路，转动调风环连接的拨挡开关，选择不同容量的电容器连接达林顿管的基极与达林顿管的发射极，改变折叠囊收缩与拉伸的频率，获取不同的进风量；供电腔的上部安装调温环，转动开关电位器，调节开关电位器的电阻值，调控半导体制冷片工作电流的强弱，获取不同的制冷效率；上巢套接在伞杆上，上巢的顶部靠紧伞面的内表面，上巢用销钉铆接在伞杆上，上巢用盘状铰链组连接数根主伞骨，作为主伞骨的支架；数根主伞骨的数个通孔内均穿过纤维线，纤维线固定在伞面的内表面，将伞面固定在数根主伞骨上，下巢套接在伞杆上，下巢用盘状铰链组连接数根副伞骨，作为数根副伞骨的支架，数根副伞骨用铰链组连接与各自对应的数根主伞骨，构成折叠伞骨，数根副伞骨组成的曲面上铺设纺织纤维材料加工的隔热层，将数根副伞骨组成的曲面与其下部的空间，做为热传导空气的隔离层，铝箔层覆盖镶嵌在隔热层的下表面，加强热传导空气隔离层的隔热能力，隔热层的上表面安装数块半导体制冷片，作为制冷机构的主体；数块半导体制冷片的上表面均粘贴散热片，增强数块半导体制冷片上表面产生热量的传导媒介，提升散热能力，数块半导体制冷片的下表面，通过隔热层上的孔洞，粘贴在铝箔层的上表面，作为数块半导体制冷片产生冷量的传导媒介；伞杆在隔热层与伞面之间的杆身上加工数个导流孔，作为数股气流的出口；下巢下部伞杆的杆身上加工数个扫风孔，作为数股气流的出口；泵仓的腔内安装折叠囊，作为气囊泵的主要部件；折叠囊的上端面安装输气管，作为气流的排放管，输气管的排气口安放在伞杆的腔内，向伞杆的腔内输入气流，输气管的内腔安装调压单向阀，保证气流的单向流动性并执行达到一定的气流密度，才可以从折叠囊内释放气流，折叠囊用高分子材料制作成一段两端封闭的波纹管，折叠囊具有较好的弹性模量与较大的压缩尺度；折叠囊的下端面内镶嵌软铁，作为电磁力的受力体；折叠囊的下端面上加工数个通孔，折叠囊下端面数个通孔的上部均设置单向阀盖，作为折叠囊的单向进气孔；t形软铁的柱体上套接励磁线圈，构成电磁铁机构；t形软铁的上表面安装断路开关，断路开关两引线串联连接在达林顿管的基极电路中，励磁线圈一端的引线连接在继电器断通开关组的动臂上，励磁线圈另一端的引线连接在公共地线上，继电器的触点组常闭触点连接主接线柱，作为控制励磁线圈断通的元件；继电器的线圈一端的引线连接在副接线柱上，继电器的线圈另一端的引线连接在达林顿管的集电极，将继电器的线圈连接控制电流；继电器线圈两端的引线连接二极管，作为释放继电器的线圈两端电压的元件；断路开关的一端用导线连接达林顿管的集电极，断路开关的另一端用导线连接限流电阻的一端，将断路开关接入达林顿管的基极电路回路；限流电阻的另一端用导线连接达林顿管的基极，达林顿管的发射极用导线连接公共地线，达林顿管接入继电器的线圈的控制电路；断路开关的两端用导线连接并联保护电容，消除断路开关在断通时产生的电弧损伤；电容组的一端用导线引线连接达林顿管的基极，电容组另一端用导线连接拨挡开关，拨挡开关的一端用导线连接在电容组，电容组的另一端用导线连接在公共地线上，作为控制继电器的线圈断通频率的部件；半导体制冷片一端的引线连接在开关电位器的一端，开关电位器的另一端用导线连接主接线柱，半导体制冷片另一端的引线连接在公共地线上，作为调节半导体制冷片功率的部件；数块薄膜光伏电池的正极用导线连接电池组的正极，数块薄膜光伏电池的负极用导线连接电池组的负极，将薄膜光伏电池产生的电量输入电池组；电池组分电压的正极用导线连接在副接线柱上，输入控制电路的工作电流；电池组的负极用导线连接在总开关的一端，总开关的另一端用导线连接在公共地线上，将总开关串联在总电路中，microusb插座作为充电插座，microusb插座正极的引线连接在主接线柱，microusb插座负极的引线连接在电池组的负极上，将microusb插座的连接线连接到电池分压的正负两电极上；usb插座作为供电插座，usb插座正极的引线连接在副接线柱，usb插座负极的引线连接在电池组的负极，将usb插座的连接线连接到电池组的正负两电极上。

本发明的优点是：

1.cigs薄膜光伏电池镶嵌在伞面上，对阳光做有效的吸收，给电池组补充电能。

2.隔热层的上表面安装数块半导体制冷片，是无转动构件的制冷部件。

3.铝箔层覆盖镶嵌在隔热层的下表面，不仅可以提升隔热层的隔热效果，还作为半导体制冷片的冷量发散的传导媒介。

4.折叠囊用弹性模量较高的高分子材料制作成两端封闭的波纹管，作为气泵的主体吸入与输出经压缩的气流。

5.伞杆在隔热层与伞面之间的杆身上加工数个导流孔，排放数股空气流流经数块半导体制冷片粘贴的散热片的表面，提升散热片的散热效率。

6.下巢下部伞杆的杆身上加工数个扫风孔射出数股空气流，数股空气流掠过铝箔层的下表面，借以增强铝箔层的散发冷量的效率。

7.折叠囊的下端面内镶嵌软铁，作为电磁机构的运动构件。

8.折叠囊下端面数个通孔的上部均设置单向阀盖，只许大气进入折叠囊的内腔，阻止折叠囊内腔的气体通过数个单向阀盖下面的通孔泄漏到大气中。

附图说明

下面结合附图及具体实施例对本发明做进一步说明。

图1是本发明的外观示意图。

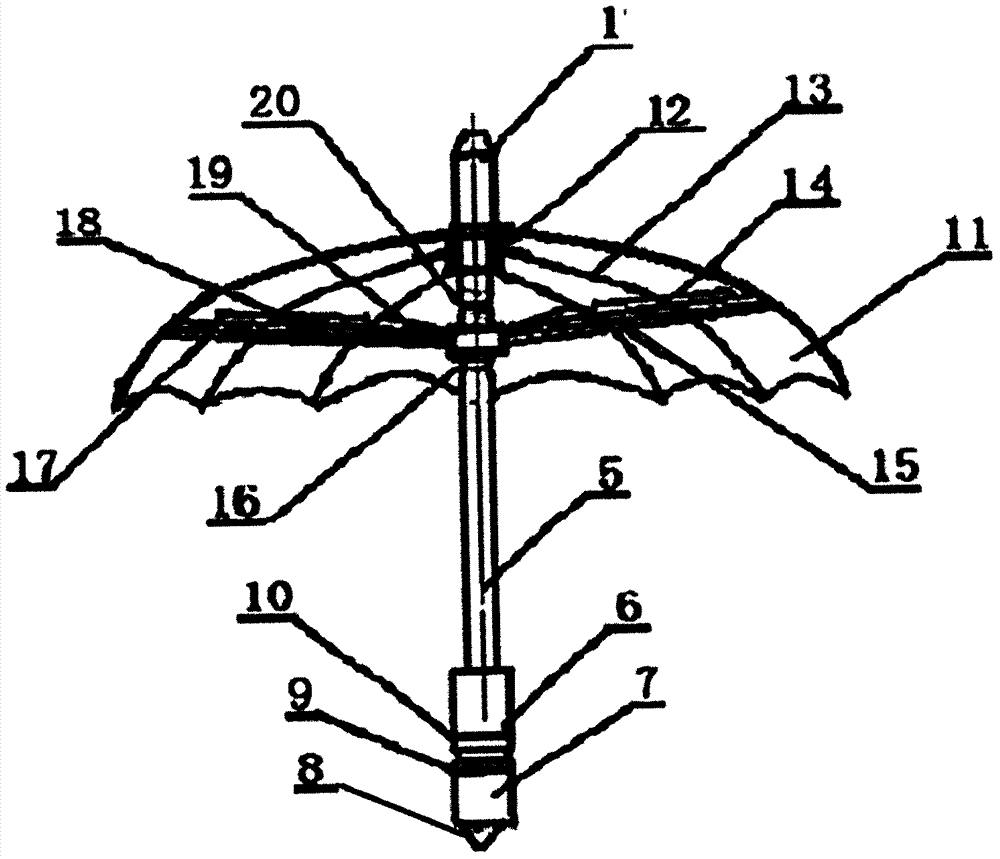

图2是图1的剖视图。

图3是折叠囊电磁泵的示意图。

图4是伞柄的放大示意图。

图5是电磁泵的工作电路示意图。

图6是半导体制冷片的工作示意图。

图7是薄膜光伏电池的供电示意图。

图8是交流市电的供电示意图。

图1中，1.伞杆帽，2.护顶盖，3.薄膜光伏电池，4.排气口，5.伞杆，6.泵腔，7.供电

腔，8.伞柄钮，9.调温环，10.调风环，11.伞面。

图2中，1.伞杆帽，2.护顶盖，3.薄膜光伏电池，4.排气口，5.伞杆，6.泵腔，7.供电腔，8.伞柄钮，9.调温环，10.调风环，11.伞面，12.上巢，13.主伞骨，14.半导体制冷片，15.副伞骨，16.扫风孔，17.铝箔层，18.散热片，19.下巢，20.导流孔。

图3中，5.伞杆，21.输气管，22.调压单向阀，23.折叠囊，24.软铁，25.t形软铁，26.断路开关，27.励磁线圈，28.单向阀盖。

图4中，1.伞杆帽，2.护顶盖，3.薄膜光伏电池，4.排气口，5.伞杆，6.泵腔，7.供电腔，8.伞柄钮，9.调温环，10.调风环。

图5中，26.断路开关，27.励磁线圈，28.单向阀盖，29.主接线柱，30.线圈，31.达林顿管，32.触点组，33.公共地线，34.拨挡开关，35.电容组，36.限流电阻，37.保护电容，38.二极管，39.副接线柱，40.开关电位器，41.总开关。

图6中，14.半导体制冷片，29.主接线柱，33.公共地线，40.开关电位器。

图7中，3.薄膜光伏电池，29.主接线柱，33.公共地线，41.总开关，42.microusb插座，43.usb插座，44.电池组。

图8中，29.主接线柱，33.公共地线，39.副接线柱，45.市电电源，46.变压器，47.副整流桥，48.主整流桥，49.主稳压电容，50.副稳压电容。

环保节能空调伞的实施例1。

结构原理图如图1，图2，图3，图4所示；电路原理图如图5，图6，图8所示。

一种环保节能空调伞，结构中，伞杆帽1，护顶盖2，薄膜光伏电池3，排气口4，伞杆5，泵腔6，供电腔7，伞柄钮8，调温环9，调风环10，伞面11，上巢12，主伞骨13，半导体制冷片14，副伞骨15，扫风孔16，铝箔层17，散热片18，下巢19，导流孔20，输气管21，调压单向阀22，折叠囊23，软铁24，t形软铁25，断路开关26，励磁线圈27，单向阀盖28，主接线柱29，线圈30，达林顿管31，触点组32，公共地线33，拨挡开关34，电容组35，限流电阻36，保护电容37，二极管38，副接线柱39，开关电位器40，总开关41，microusb接口42，usb接口43，电池组44，市电电源45，变压器46，副整流桥47，主整流桥48，主稳压电容49，副稳压电容50。

具体实施方式

本发明在使用时，首先将套在伞杆5上的下巢19推向固定在伞杆5上的上巢12，下巢19用盘状铰链组上的数根拖动数根副伞骨15上行，数根副伞骨15用各自的铰链撑起与之相对应数根主伞骨13，撑开固定在主伞骨13上的伞面11，直至下巢19被伞杆5上的卡钮固定，转动供电腔7底部的伞柄钮8，闭合总开关41，总开关41的动触点连接电池组44的负极，总开关41的定触点连接公共地线33，电池组44将电动势施加在电路的主接线柱29与公共地线33之间，电池组44将电动势施加在电路的副接线柱39与公共地线33之间，开关电位器40开关的常开触点用导线连接在主接线柱29上，开关电位器40开关的定触点连接在电阻膜的一端，电阻膜的另一端连接半导体制冷片14的一端的引线，半导体制冷片14的另一端的引线连接在公共地线33上，电流通过半导体制冷片14的pn结，半导体冷热片14内部的pn结机制，受到电流的激励，迫使半导体冷热片14从其下表面吸收附近空气中的热量，由内部的pn结机制输送到半导体冷热片14的上表面，使凝聚热量的半导体冷热片14的上表面产生热量；丢失热量的半导体冷热片14的下表面散发冷量，主接线柱29用导线连接在继电器的触点组32的定触点上，励磁线圈27的一端用导线连接在继电器的触点组32的常开动触点上，励磁线圈27的另一端用导线连接在公共地线33上，副接线柱39用导线连接在继电器的线圈30的一端，继电器的线圈30的另一端用导线连接在达林顿管31的集电极上，达林顿管31的集电极用导线连接断路开关26的定触点，断路开关26的动臂用导线连接限流电阻36的一端，限流电阻36的另一端用导线连接在达林顿管31的基极上，达林顿管31的发射极用导线连接在公共地线33上，当断路开关26的定触点与常闭触点闭合时，由副接线柱39发出的电流，从达林顿管31的集电极，流经常闭的断路开关26的定触点与动臂，通过限流电阻36，流经达林顿管31的基极，电流首先给电容组35中的一只电容器连接拨挡开关34与公共地线33连通的电容器充电，当这只电容器的容量达到饱和时，启动电压加载在林顿管31的基极与达林顿管31的发射极之间，使达林顿管31的集电极与发射极之间的电子开关导通，副接线柱39的正极电流流经继电器的线圈30连通公共地线33，继电器的线圈30产生磁场，在芯铁的辅助下，将继电器的触点组32中的常开动触点与定触点吸合，电流从主接线柱29的导线流经触点组32中的定触点、常开动触点，流经励磁线圈27，到达公共地线33，将励磁线圈27接入直流回路，励磁线圈27产生磁场，在t形软铁25的辅助下，构成电磁铁，牵引折叠囊23下端面内镶嵌的软铁24，向t形软铁25贴近，折叠囊23被向下拉升，体积增大，囊体内部的空气密度减小，折叠囊23下端面上安装的单向阀盖28打开，外部的大气从调风环10上的数个通孔进入折叠囊23的内腔，这时安装在输气管21内的调压单向阀22处于关闭状态，当镶嵌的软铁24的折叠囊23的下端面贴紧t形软铁25的上表面，常闭的断路开关26的定触点与动臂之间被强制分离，切断从达林顿管31集电极到达达林顿管31的基极的电路，电容组35中的一只连接在达林顿管31的基极与公共地线33之间的电容器贮存一定的电量，将电压施加达林顿管31的基极与发射极之间，继电器的触点组32中的常开动触点与定触点之间仍然保持吸合状态，大气中的的空气从折叠囊23下端面上打开的单向阀盖28充分进入折叠囊23内部的囊体，当连接在达林顿管31的基极与公共地线33之间的电容器所贮存的电量，不足以维持达林顿管31的基极与公共地线33之间的启动电压，达林顿管31集电极到达达林顿管31的电子开关关闭，继电器的线圈30的磁场消失，将继电器的触点组32中的常开动触点释放，继电器的触点组32中的常开动触点与定触点分离，励磁线圈27的直流回路断开，励磁线圈27产生的磁场消失，t形软铁25牵引折叠囊23下端面内镶嵌的软铁24的磁力消失，将折叠囊23下端面从t形软铁25的表面离开，折叠囊23依靠自身的弹性模量将长度收缩，折叠囊23的体积变小，折叠囊23内部的空气密度增大，折叠囊23的上部成为贮气室，被压缩的空气冲开安装在输气管21内的调压单向阀22，从输气管的排气口溢出，向伞杆5的空腔内注入气体，气流沿伞杆5的内腔，从隔热层与伞面11之间的杆身上的导流孔20中，排出的数股空气流，射向数块半导体制冷片14粘贴的散热片18的表面，提升散热片18的散热效率，伞面11上的数个排气口4均安装活动帘幕，构成单向排气部件，将散热片18上产生的热量，迅速从伞面11的内部排出，下巢19下部伞杆5杆身上的数个扫风孔16排出的数股空气流，掠过铝箔层17的下表面，提升铝箔层17散发冷量的效率，促使冷空气迅速向下方沉降，当折叠囊23的下端面从t形软铁25的表面脱离，常闭的断路开关26的定触点与动触点恢复为连接状态，周而复始，折叠囊23内部的空气通过输气管21内的调压单向阀22，连续从输气管21的排气口溢出，向伞杆5的腔内注入气流，气流沿伞杆5的内腔，从隔热层与伞面11之间的杆身上的数个导流孔20中，排放数股空气流，流经数块半导体制冷片14粘贴的散热片18的表面，提升散热片18的散热效率，从下巢19下部伞杆5杆身上的数个扫风孔16射出数股空气流，掠过铝箔层17的下表面，提升铝箔层17散发冷量的效率，转动泵腔底部的外表面的调风环10，通过拨挡开关34换接电容组35中电容量不同的电容，调节继电器的线圈30的断通的频率，也就调节继电器的触点组32中的常开动触点释放与吸合的频率，也就是调节励磁线圈27断通的频率，调节折叠囊23的收缩与拉伸的频率，控制数个扫风孔16与数个导流孔20中射出空气流的强度；转动供电腔上部的调温环9，改变开关电位器40的电阻值，调控半导体制冷片14工作电流的强弱，控制半导体制冷片14的工作效率；保护电容37降低断路开关26，在频繁的切断与结合时产生的电弧损伤破坏，二极管38避免反电动势电流在继电器线圈30中，产生的电涌破坏，本发明的装置在夏日使用时，薄膜光伏电池3镶嵌在伞面11上，对太阳光的照射做有效的吸收，给电池组44补充清洁电能，伞面11遮挡太阳光的照射与雨水，有效地防止紫外线对于头部与上肢皮肤的灼伤，铝箔层17的下表面，通过数个扫风孔16射出的数股空气流，促使冷空气快速沉降，冷空气包罗使用者的头部与上肢，避免头部与上肢被周围炙热的空气熏蒸，为使用者提供清凉的环境，伞面11上的数个排气口4上均安装活动帘幕，构成单向排气部件，在下雨使用，雨水不会从排气口4的位置淋入伞面11内，电池腔7中的电池组44在电能不足时，可以打开更换电池组44，电池腔7的下部安装的microusb接口42，可利用电源适配器给电池组44补充电能，usb接口43可提供电能给佩戴者随身携带的手机或者其它用电器使用。

环保节能空调伞的实施例2。

结构原理图如图1，图2，图3，图4所示；电路原理图如图5，图6，图8所示。除以下不同外，本实施例具有与实施例1完全相同的结构及电路原理：

具体实施方式

一种环保节能空调执勤岗亭伞，220v市电电源45用导线连接变压器46的初级，变压器46的次级绕组的抽头与尾线连接副整流桥47的两交流端，变压器46的次级绕组的头线与与尾线连接主整流桥48的两交流端，副整流桥47的正极用导线连接副接线柱39，主整流桥48的正极用导线连接主接线柱29，副整流桥47的负极用导线连接公共地线33，主整流桥48的负极用导线连接公共地线33，主稳压电容49的正极用导线连接主接线柱29，主稳压电容49的负极用导线连接公共地线33，副稳压电容50的正极用导线连接副接线柱39，副稳压电容50的负极用导线连接公共地线33，市电电源45将220v的交流电接入变压器46的初级，变压器46次级的次级绕组的抽头与尾线的线圈中的感应电流输入副整流桥47的交流端，副整流桥47的正极与负极之间的电压，施加在副接线柱39与公共地线33之间，变压器46次级的次级绕组的头线与尾线的线圈中的感应电流输入主整流桥48的交流端，主整流桥48的正极与负极之间的电压，施加在主接线柱29与公共地线33之间，副稳压电容50用于平稳副接线柱39与公共地线33回路的电流波形，主稳压电容49用于平稳主接线柱29与公共地线33回路的电流波形。

本发明的装置在夏日提供执勤岗亭使用时，薄膜光伏电池3镶嵌在伞面11上，对太阳光的照射做有效的吸收，给机构补充清洁电能，伞面11遮挡太阳光的照射与雨水，有效地防止紫外线对于岗位执勤人员头部与上肢皮肤的灼伤，铝箔层17的下表面，通过数个扫风孔16射出的数股空气流，促使冷空气快速沉降，冷空气包罗岗位执勤人员的头部与上肢，避免头部与上肢被周围炙热的空气熏蒸，为岗位执勤人员提供清凉的环境，伞面11上的数个排气口4上均安装活动帘幕，构成单向排气部件，在下雨使用，雨水不会从排气口4的位置淋入伞面11内，保护了伞面11内机电器件不受损伤。

环保节能空调伞的实施例3。

结构原理图如图1，图2，图3，图4所示；电路原理图如图5，图6，图8所示。除以下不同外，本实施例具有与实施例1完全相同的结构及电路原理：

具体实施方式

一种环保节能空调候车亭，220v市电电源45用导线连接变压器46的初级，变压器46的次级绕组的抽头与尾线连接副整流桥47的两交流端，变压器46的次级绕组的头线与与尾线连接主整流桥48的两交流端，副整流桥47的正极用导线连接副接线柱39，主整流桥48的正极用导线连接主接线柱29，副整流桥47的负极用导线连接公共地线33，主整流桥48的负极用导线连接公共地线33，主稳压电容49的正极用导线连接主接线柱29，主稳压电容49的负极用导线连接公共地线33，副稳压电容50的正极用导线连接副接线柱39，副稳压电容50的负极用导线连接公共地线33，市电电源45将220v的交流电接入变压器46的初级，变压器46次级的次级绕组的抽头与尾线的线圈中的感应交流流输入副整流桥47的交流端，副整流桥47的正极与负极之间的电压，施加在副接线柱39与公共地线33之间，变压器46次级的次级绕组的头线与尾线的线圈中的感应交流流输入主整流桥48的交流端，主整流桥48的正极与负极之间的电压，施加在主接线柱29与公共地线33之间，副稳压电容50用于平稳副接线柱39与公共地线33回路的电流波形，主稳压电容49用于平稳主接线柱29与公共地线33回路的电流波形。

本发明的装置在夏日提供候车亭使用时，薄膜光伏电池3镶嵌在伞面11上，对太阳光的照射做有效的吸收，给机构补充清洁电能，伞面11遮挡太阳光的照射与雨水，有效地防止紫外线对于岗位执勤人员头部与上肢皮肤的灼伤，铝箔层17的下表面，通过数个扫风孔16射出的数股空气流，促使冷空气快速沉降，冷空气供给候车亭候车人员，为候车亭候车人员提供清凉的环境，伞面11上的数个排气口4上均安装活动帘幕，构成单向排气部件，在下雨使用，雨水不会从排气口4的位置淋入伞面11内，保护了伞面11内机电器件不受损伤。

环保节能空调伞的实施例3.

结构原理图如图1，图2，图3，图4所示；电路原理图如图5，图6，图8所示。除以下不同外，本实施例具有与实施例1完全相同的结构及电路原理：

具体实施方式

一种环保节能空调停车位，220v市电电源45用导线连接变压器46的初级，变压器46的次级绕组的抽头与尾线连接副整流桥47的两交流端，变压器46的次级绕组的头线与与尾线连接主整流桥48的两交流端，副整流桥47的正极用导线连接副接线柱39，主整流桥48的正极用导线连接主接线柱29，副整流桥47的负极用导线连接公共地线33，主整流桥48的负极用导线连接公共地线33，主稳压电容49的正极用导线连接主接线柱29，主稳压电容49的负极用导线连接公共地线33，副稳压电容50的正极用导线连接负接线柱39，副稳压电容50的负极用导线连接公共地线33，市电电源45将220v的交流电接入变压器46的初级，变压器46次级的次级绕组的抽头与尾线的线圈中的感应交流流输入副整流桥47的交流端，副整流桥47的正极与负极之间的电压，施加在副接线柱39与公共地线33之间，变压器46次级的次级绕组的头线与尾线的线圈中的感应交流流输入主整流桥48的交流端，主整流桥48的正极与负极之间的电压，施加在主接线柱29与公共地线33之间，副稳压电容50用于平稳副接线柱39与公共地线33回路的电流波形，主稳压电容49用于平稳主接线柱29与公共地线33回路的电流波形。

本发明的装置在夏日提供停车位使用时，薄膜光伏电池3镶嵌在伞面11上，对太阳光的照射做有效的吸收，给机构补充清洁电能，伞面11遮挡太阳光的照射与雨水，有效地防止紫外线对于停车位内车辆外饰的熏烤与灼伤，铝箔层17的下表面，通过数个扫风孔16射出的数股空气流，促使冷空气快速沉降，冷空气包罗停车位内车辆，还可以降低车辆内部的温度的攀升，为车辆提供清凉的环境，伞面11上的数个排气口4上均安装活动帘幕，构成单向排气部件，在下雨使用，雨水不会从排气口4的位置淋入伞面11内，保护了伞面11内机电器件不受损伤。

环保节能空调伞的实施例5，结构原理图如图1，图2，图3，图4所示；电路原理图如图5，图6，图8所示。除以下不同外，本实施例具有与实施例1完全相同的结构及电路原理：

具体实施方式

一种环保节能空调露天餐位，220v市电电源45用导线连接变压器46的初级，变压器46的次级绕组的抽头与尾线连接副整流桥47的两交流端，变压器46的次级绕组的头线与与尾线连接主整流桥48的两交流端，副整流桥47的正极用导线连接副接线柱39，主整流桥48的正极用导线连接主接线柱29，副整流桥47的负极用导线连接公共地线33，主整流桥48的负极用导线连接公共地线33，主稳压电容49的正极用导线连接主接线柱29，主稳压电容49的负极用导线连接公共地线33，副稳压电容50的正极用导线连接副接线柱39，副稳压电容50的负极用导线连接公共地线33，市电电源45将220v的交流电接入变压器46的初级，变压器46次级的次级绕组的抽头与尾线的线圈中的感应交流流输入副整流桥47的交流端，副整流桥47的正极与负极之间的电压，施加在副接线柱39与公共地线33之间，变压器46次级的次级绕组的头线与尾线的线圈中的感应交流流输入主整流桥48的交流端，主整流桥48的正极与负极之间的电压，施加在主接线柱29与公共地线33之间，副稳压电容50用于平稳副接线柱39与公共地线33回路的电流波形，主稳压电容49用于平稳主接线柱29与公共地线33回路的电流波形。

本发明的装置在夏日提供露天餐位的就餐人员使用时，薄膜光伏电池3镶嵌在伞面11上，对太阳光的照射做有效的吸收，给机构补充清洁电能，伞面11遮挡太阳光的照射与雨水，有效地防止紫外线对于露天餐位的就餐人员的身体上皮肤的灼伤，铝箔层17的下表面，通过数个扫风孔16射出的数股空气流，促使冷空气快速沉降，冷空气包罗露天餐位的就餐人员身体，避免身体被周围炙热的空气熏蒸，为露天餐位的就餐人员提供清凉的环境，伞面11上的数个排气口4上均安装活动帘幕，构成单向排气部件，在下雨使用，雨水不会从排气口4的位置淋入伞面11内，保护了伞面11内机电器件不受损伤。

环保节能空调伞的实施例6。

结构原理图如图1、图2、图3、图4所示；电路原理图如图5，图，图7所示。除以下不同外，本实施例具有与实施例1完全相同的结构及电路原理：

具体实施方式

一种环保节能空调电动游船遮阳棚，本发明的装置在夏日提供游船旅游人员使用时，薄膜光伏电池3镶嵌在伞面11上，对太阳光的照射做有效的吸收，给电动游船的电瓶补充清洁电能，伞面11遮挡太阳光的照射与雨水，有效地防止紫外线对于电动游船旅游人员的身体上皮肤的灼伤，铝箔层17的下表面，通过数个扫风孔16射出的数股空气流，促使冷空气快速沉降，冷空气包罗电动游船旅游人员的身体，避免身体被周围炙热的空气熏蒸，为电动游船旅游人员提供清凉的环境，伞面11上的数个排气口4上均安装活动帘幕，构成单向排气部件，在下雨使用，雨水不会从排气口4的位置淋入伞面11内，保护了伞面11内机电器件不受损伤。

综上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明披露的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
