一种用于收纳药物的手环的制作方法

本发明涉及佩戴用品技术领域，具体涉及一种用于收纳药物的手环。

背景技术：

目前市场上常见的药物收纳装置多为传统的药物收纳盒，这些药物收纳盒内有多个根据需要存放药物量而设置的区域，使用时，将提前配好的药或保健品放入药物收纳盒内。再将药物收纳盒装在外套兜或箱包内携带，这样的药物收纳装置是可以解决药物最基本的存放及分类收纳问题。但是将药物收纳盒装在外套兜或箱包内，药物收纳盒本身的取出相对较为麻烦，并且容易被遗忘或丢失；药物收纳盒本身不够小巧，装在兜里容易影响美观，影响消费者随身佩戴的积极性；药物收纳盒本的开启很多并没有实现一键化快捷打开；现有药物收纳盒的设计并没有考虑短期户外随身携带这一项，更没有考虑到药物收纳盒随身携带时候防水、防尘、防晒、恒温等设计思路。

技术实现要素：

本发明的目的在于提供一种用于收纳药物的手环，用以解决现有的药物收纳盒存在体积较大、携带不便、药物存取不便以及无法实现防水、防尘和防晒的功能。

为实现上述目的，本发明提供一种用于收纳药物的手环，所述用于收纳药物的手环包括手环本体和收纳盒，所述手环本体与所述收纳盒连接，所述收纳盒的内部设置有药物储藏腔室和芯片安装腔室，所述收纳盒的顶部设置有盒盖，所述药物储藏腔室的内部设置有多个隔板，并通过所述隔板将所述药物储藏腔室分隔成多个药物容腔，所述芯片安装腔室内设置有电子闹钟。

优选的，所述手环本体包括第一绑带部段和第二绑带部段，所述第一绑带部段的一端和所述第二绑带部段的一端分别与所述收纳盒的两端可拆卸连接，所述第一绑带部段上设置有多个通孔，所述第一绑带部段的另一端设置有扣环，所述第二绑带部段的另一端设置有扣件。

优选的，所述第一绑带部段与所述第二绑带部段的材质为硅胶、尼龙或皮质材料。

优选的，所述收纳盒与所述盒盖之间设置有锁紧机构。

优选的，所述药物储藏腔室的内部还设置有多个药物注明卡片。

优选的，所述药物容腔内设置有led提示灯，所述led提示灯与所述电子闹钟的控制芯片电连接。

优选的，所述收纳盒与所述盒盖的材质均为彩色硬质不透明材料。

优选的，所述收纳盒开口的周缘面上设置有与所述盒盖紧密相贴的密封条。

优选的，所述收纳盒内表面设置有一层隔热材料。

本发明具有如下优点：本发明的用于收纳药物的手环通过将体积减小后的收纳盒设置于手环本体上，从而方便收纳盒的携带；通过设置锁紧机构，实现一键开启收纳盒，减少取药时间；通过设置密封条和隔热材料，使得收纳盒具有防水、防尘以及保持恒温的功能。

附图说明

图1为本发明实施例1中手环本体处于扣合状态下用于收纳药物的手环的结构示意图。

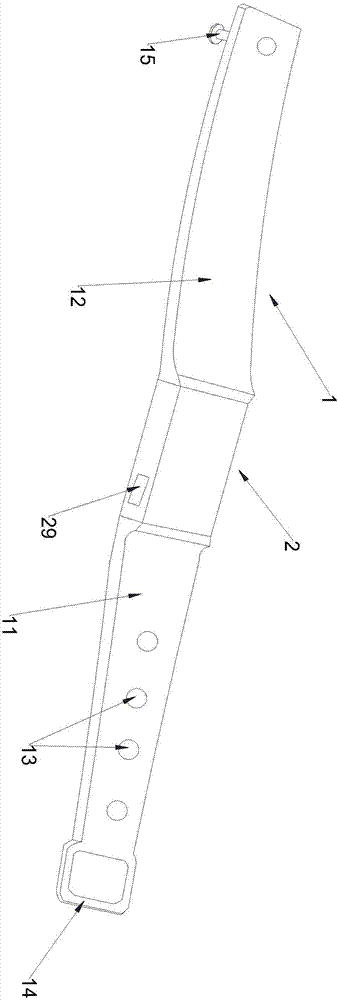

图2为本发明实施例1中手环本体处于拆开状态下用于收纳药物的手环的结构示意图。

图3为本发明手环本体与收纳盒连接处的结构示意图。

图4为本发明实施例1中收纳盒处于打开状态下的结构示意图。

图5为本发明实施例2中收纳盒处于打开状态下的结构示意图。

图6为本发明实施例3中收纳盒处于打开状态下的结构示意图。

具体实施方式

以下实施例用于说明本发明，但不用来限制本发明的范围。

实施例1

如图1和4所示，该用于收纳药物的手环包括手环本体1和收纳盒2，收纳盒2在本实施例中呈长方体，当然也可呈圆盘形、正多边体或其他形状，收纳盒2的内部设置有药物储藏腔室和芯片安装腔室21。盒盖22的一端通过销轴与收纳盒2的盒壁铰接，销轴上套设有扭力弹簧，扭力弹簧一端抵靠在盒盖22上，另一端抵靠在收纳盒2的盒壁上，盒盖22的另一端设置有至少一个锁舌20，收纳盒2与锁舌20对应的位置设置有锁紧机构26，锁紧机构26的开关键29设置于盒壁上，当盒盖22与收纳盒2相扣合时，锁紧机构26将锁舌20锁紧。收纳盒2与盒盖22的材质均为彩色硬质不透明材料，即可降低药物受到外界光线的直接照射，延长药物的存储时间。需要服用药物时，按下收纳盒2上的开关键29，盒盖22在扭力弹簧的推动下自动弹开，实现一键开启，这就大大减少用户的取药时间，避免患有心脑血管等疾病的患者，在发病时无法快速取出药物储藏腔室中的药物，而导致危险情况的发生。为了对药物进行分类，药物储藏腔室的内部设置有多个隔板23，通过隔板23将药物储藏腔室分隔成多个药物容腔24，隔板23与隔板23之间的连接为可拆卸连接，可以根据药物的数量和尺寸调整相邻隔板23之间的距离，从而使药物容腔24实现模块化分区。由于药片长时间放入药物容腔24内，受潮湿空气、灰尘或细菌等因素影响，药物的安全性大大降低，因此在芯片安装腔室21内设置有电子闹钟25。药物放入每个药物容腔24后，用户可通过电子闹钟25上的按键，设置每个药物容腔24内的药物放入时间和药物到期报警时间，当到达药物到期报警时间时，电子闹钟25的蜂鸣器自动报警，提醒用户该药物容腔24内的药物放置时间过长，需要更换新的药物，若药物容腔24内任然存放有药物时，用户只需按照提示更换药物容腔24内的药物，并重新设置药物的放入时间和药物到期报警时间，若药物容腔24内没有存放有药物时，只需按下按键，关闭报警或等待报警自动关闭。收纳盒2的两端分别设置有一个凸键17，凸键17远离收纳盒2的端部周向延伸形成一圈凸缘18。

如图2和3所示，手环本体1包括第一绑带部段11和第二绑带部段12，第一绑带部段11与第二绑带部段12的材质为硅胶材料，硅胶材料可增加用户佩戴时的舒适感，第一绑带部段11的一端和第二绑带部段12的一端分别设置有安装孔16，安装孔16的形状和尺寸与凸键17的形状和尺寸相匹配，安装孔16的截面面积小于凸缘18的闭合面积，通过将两个凸键17分别插入两个安装孔16内，从而实现第一绑带部段11和第二绑带部段12分别与收纳盒2的两端可拆卸连接，用户可根据自己的喜好更换不同的收纳盒2。第一绑带部段11上设置有多个通孔13，第一绑带部段11的另一端设置有扣环14，第二绑带部段12的另一端设置有扣件15。佩戴时，将第二绑带部段12的另一端穿过扣环14，再根据用户手腕的尺寸将扣件15卡入合适的通孔13中便可。

实施例2

如图5所示，本实施例以实施例1为基础，与实施例1的不同之处在于，本实施例中收纳盒2开口的周缘面上设置有与盒盖22紧密相贴的密封条28，当盒盖22与收纳盒2相扣合时，密封条28紧密相贴在收纳盒2与盒盖22之间，从而使收纳盒2具有防水和防尘的功能，此外，收纳盒2内表面设置有一层隔热材料，隔热材料可保证收纳盒2内部处于恒温状态，减少外界温度变化对收纳盒2内药物的影响。

实施例3

如图6所示，本实施例以实施例2为基础，与实施例2的不同之处在于，本实施例中药物储藏腔室的内部还设置有多个药物注明卡片30，用户可根据药物注明卡片30的提示选择需要服用药物的种类和数量。此外，每个药物容腔24的内部设置有led提示灯27，led提示灯27与电子闹钟25的控制芯片电连接，当药物容腔24内的药物放入后到达期报警时间时，电子闹钟25的蜂鸣器自动报警，同时，控制芯片控制对应的药物容腔24内的led提示灯27闪烁，用户只需按照提示更换相应药物容腔24内的药物，并重新设置药物的放入时间和药物到期报警时间。相对于实施例1中的用于收纳药物的手环，本实施例中的用于收纳药物的手环使用更为方便。

虽然，上文中已经用一般性说明及具体实施例对本发明作了详尽的描述，但在本发明基础上，可以对之做一些修改或改进，这对本领域技术人员而言是显而易见的。因此，在不偏离本发明精神的基础上所做的这些修改或改进，均属于本发明要求保护的范围。
