一种鞋底的制作方法

本实用新型涉及一种鞋底。

背景技术：

鞋子一般都是适合所穿之人的脚码的定码鞋子，因此，鞋底都是定码鞋底，但是对于某些公共场合，例如游泳池、公共浴室、温泉会所、宾馆等会有不同脚码的客人，购买定码鞋子并不一定都会满足不同客人的需求，所以一般都会选择购买均码或者大码鞋子，如此以来，就会影响鞋子穿着的舒适度和美观度。

技术实现要素：

本实用新型针对上述现有技术存在的问题做出改进，即本实用新型所要解决的技术问题是提供一种鞋底，不仅能够适合不同的脚码，而且定码直观、操作方便、卡扣稳定。

为了解决上述技术问题，本实用新型的技术方案是：一种鞋底，其特征在于：包括鞋底底面、定码组件、鞋底顶面，定码组件位于鞋底底面与鞋底顶面之间，鞋底底面与鞋底顶面形状尺寸一致，鞋底底面和鞋底顶面均包括脚掌部、连接部和脚跟部，连接部位于脚掌部和脚跟部之间，连接部为网格状伸缩结构；定码组件包括鞋码标尺、鞋码标尺定位盒及卡条，鞋码标尺呈薄片状，鞋码标尺一端为椭圆环，另一端为端部中央开设U型槽的倒T型，在U型槽的两侧标刻有鞋码尺寸线及鞋码，鞋码标尺倒T型短部长方形的两宽边设置为锯齿状，鞋码标尺定位盒为长方体，鞋码标尺定位盒的盒体内侧沿长边方向设置为锯齿状，鞋码标尺末端的锯齿与鞋码标尺定位盒内的锯齿相啮合，鞋码标尺定位盒的长方形底面中央沿长边开设凹槽，并在中央凹槽靠近椭圆环的一端设置两个半圆柱凸点，所述两个半圆柱凸点对称设置在中央凹槽内，中央凹槽内靠近椭圆环的三个侧面、一个底面与两个半圆柱凸点形成卡扣空间，在鞋码标尺定位盒长方形底面的中央凹槽两侧对称设置宽度大于中央凹槽槽宽的凹部，在鞋码标尺定位盒内长方形顶面沿长边方向远离半圆柱凸点的一端中央设置导向圆柱，长方形顶面开设有长方形通孔，在长方形顶面的长方形通孔处设置透明上盖，在透明上盖上设置鞋码读取标记线，其与定码组件所定的鞋码尺寸线位置相对应，卡条呈倒T型，卡条与鞋码标尺的U型槽相配合，卡条倒T型长部的上表面中央设置U型导向槽，导向圆柱与U型导向槽相配合，在卡条底面中央靠近椭圆环的一端设置卡扣圆柱，卡扣圆柱在长方形底面上的中央凹槽内滑移，并借助外力推挤使得卡扣圆柱通过两个半圆柱凸点以实现卡扣，借助外力拉挤使得卡扣圆柱通过两个半圆柱凸点移出卡扣空间以解除卡扣；鞋底顶面的脚跟部设有长方形通孔以容纳定码组件的透明上盖，鞋底底面设有凹槽以容纳定码组件，在鞋底底面脚掌部的凹槽内设置有一椭圆突出部与鞋码标尺的椭圆环相配合，鞋底底面连接部的凹槽与鞋码标尺倒T型长部长方形相配合，鞋底底面脚跟部的凹槽分别与鞋码标尺倒T型的长部、鞋码标尺定位盒、卡条相配合。

与现有技术相比，本实用新型具有以下有益效果：鞋底底面和鞋底顶面连接部的网格状结构、定码组件的设计，使鞋底实现了不同鞋码的定码；定码组件中央凹槽、两半圆柱凸点、卡条的卡扣圆柱、导向圆柱、U型导向槽的设计，使得定码组件的性能更加稳定，卡扣牢靠；定码组件中央凹槽两侧对称设置的凹部的设计，使得鞋码标尺在鞋码标尺定位盒中移动时减少了接触面积进而降低了摩擦、操作方便、增加使用寿命。

下面结合附图和具体实施方式对本实用新型做进一步详细的说明。

附图说明

图1为本实用新型实施例的鞋底底面的构造示意图；

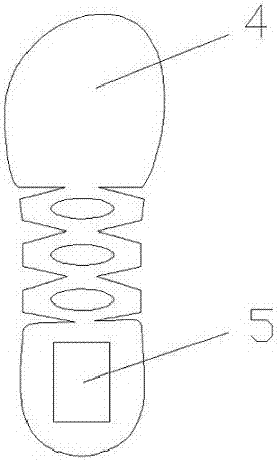

图2为本实用新型实施例的鞋底顶面的构造示意图；

图3为本实用新型实施例的定码组件的构造示意图；

图4为本实用新型实施例的定码组件定最大码的剖视示意图；

图5为本实用新型实施例的定码组件定最小码的剖视示意图；

图6为本实用新型实施例的鞋码标尺定位盒的剖视示意图；

图7为本实用新型实施例的卡条的后视图；

图8为本实用新型实施例的卡条的左视图。

图中：1-鞋底底面，2-椭圆突出部，3-凹槽，4-鞋底顶面，5-长方形通孔，6-椭圆环，7-鞋码标尺，8-U型槽，9-鞋码读取标记线，10-导向圆柱，11-卡条，12-透明上盖，13-鞋码标尺定位盒，14-鞋码标尺倒T型短部，15-U型导向槽，16-卡扣圆柱，17-中央凹槽，18-凹部，19-半圆柱凸点。

具体实施方式

如图所示， 一种鞋底包括鞋底底面1、定码组件、鞋底顶面4，定码组件位于鞋底底面1与鞋底顶面4之间，鞋底底面1与鞋底顶面4形状尺寸一致，鞋底底面1和鞋底顶面4均包括脚掌部、连接部和脚跟部，连接部位于脚掌部和脚跟部之间，连接部为网格状伸缩结构；定码组件包括鞋码标尺7、鞋码标尺定位盒13及卡条11，鞋码标尺7呈薄片状，鞋码标尺7一端为椭圆环6，另一端为端部中央开设U型槽8的倒T型，在U型槽8的两侧标刻有鞋码尺寸线及鞋码，鞋码标尺倒T型短部14长方形的两宽边设置为锯齿状，鞋码标尺定位盒13为长方体，鞋码标尺定位盒13的盒体内侧沿长边方向设置为锯齿状，鞋码标尺7末端的锯齿与鞋码标尺定位盒13内的锯齿相啮合以实现鞋码标尺7的定位，鞋码标尺定位盒13的长方形底面沿长边开设中央凹槽17，并在中央凹槽17靠近椭圆环6的一端设置两个半圆柱凸点19，所述两个半圆柱凸点19对称设置在中央凹槽17内，中央凹槽17内靠近椭圆环6的三个侧面、一个底面与两个半圆柱凸点19形成卡扣空间，在鞋码标尺定位盒13长方形底面的中央凹槽17两侧对称设置宽度大于中央凹槽槽宽的凹部18，在鞋码标尺定位盒13内长方形顶面沿长边方向远离半圆柱凸点19的一端中央设置导向圆柱10，长方形顶面开设有长方形通孔，在长方形顶面的长方形通孔处设置透明上盖12，在透明上盖12上设置鞋码读取标记线9，其与定码组件所定的鞋码尺寸线位置相对应，卡条11呈倒T型，卡条11与鞋码标尺7的U型槽相配合，卡条11倒T型长部的上表面中央设置U型导向槽15，导向圆柱10与U型导向槽15相配合，在卡条11底面中央靠近椭圆环6的一端设置卡扣圆柱16，卡扣圆柱16在长方形底面上的中央凹槽17内滑移，并借助外力推挤使得卡扣圆柱通过两个半圆柱凸点19以实现卡扣，借助外力拉挤使得卡扣圆柱通过两个半圆柱凸点19移出卡扣空间以解除卡扣；鞋底顶面4的脚跟部设有长方形通孔5以容纳定码组件的透明上盖12，鞋底底面1设有凹槽3以容纳定码组件，在鞋底底面1脚掌部的凹槽3内设置有一椭圆突出部2与鞋码标尺7的椭圆环6相配合，鞋底底面1连接部的凹槽3与鞋码标尺7倒T型长部长方形相配合，鞋底底面1脚跟部的凹槽3分别与鞋码标尺7倒T型的长部、鞋码标尺定位盒13、卡条11相配合。

在导向圆柱与导向U型槽的导向作用下，施加外力将卡条拉挤出卡扣空间解除卡扣，施加外力将鞋码标尺U型槽两侧部往中间挤压，使得鞋码标尺的锯齿脱离鞋码标尺定位盒的锯齿，根据所需脚码，通过透明上盖可观察到将鞋码标尺移动定位至所需脚码处，去除外力作用，鞋码标尺的锯齿与鞋码标尺定位盒的锯齿再度啮合，并施加外力将卡条推挤通过两半圆柱凸点进入卡扣空间，进一步稳定锯齿的啮合，在鞋码标尺移动定位过程中，定码组件中央凹槽两侧对称设置的凹部的设计，减少了接触面积进而降低了摩擦、操作方便、增加使用寿命。

以上所述仅为本实用新型的较佳实施例，凡依本实用新型申请专利范围所做的均等变化与修饰，皆应属本实用新型的涵盖范围。
