本实用新型涉及锁扣技术领域,具体涉及一种背包转轴锁扣。
背景技术:
现有的背包、女性用的单肩包、男性用的夹包通常采用磁铁的方式进行扣合,而采用磁铁扣合的方式具有扣合不紧密,在剐蹭的情况下容易出现脱扣的情况。
技术实现要素:
本实用新型提供一种背包转轴锁扣,以解决上述技术问题。
本实用新型提供一种背包转轴锁扣,包括上锁扣组件和下锁扣组件,所述上锁扣组件包括上连接板、旋转锁手、连接筒、上定位垫片、下定位垫片及转轴,所述下锁扣组件包括与所述上连接板适配的下连接板,所述上定位垫片的边缘上设置有上挡块,所述下定位垫片上设置有与所述上挡块适配的下挡块,所述上定位垫片的底面上设置有凹槽,所述下定位垫片的上表面上设置有与所述凹槽适配的凸起。
优选地,所述上连接板的中间开设有连接孔,所述连接孔的边缘设置有定位槽,所述连接孔中设置有固定垫片,所述固定垫片边缘设置有与所述定位槽相适配的挂耳。
优选地,所述上连接板和所述下连接板上均设置有固定支脚。
优选地,所述上锁扣组件还包括锁紧螺母,所述锁紧螺母位于所述下定位垫片的下方。
优选地,所述下定位垫片与所述锁紧螺母之间还设置有一锁紧垫片。
优选地,所述下连接板的中心设置有一拉手。
与现有技术相比本实用新型具有以下优点:
本实用新型的背包转轴锁扣,包括上锁扣组件和下锁扣组件,所述上锁扣组件包括上连接板、旋转锁手、连接筒、上定位垫片、下定位垫片及转轴,所述下锁扣组件包括与所述上连接板适配的下连接板,所述上定位垫片的边缘上设置有上挡块,所述下定位垫片上设置有与所述上挡块适配的下挡块,所述上定位垫片的底面上设置有凹槽,所述下定位垫片的上表面上设置有与所述凹槽适配的凸起。
本背包转轴锁扣通过转动所述旋转锁手来锁紧和打开包盖,操作简单快捷,所述上定位垫片和所述下定位垫片上分别设置有相互适配的凹槽和凸起,这样在转动所述旋转锁手打开和锁紧包盖的过程中,当所述凸起滑入所述凹槽内或者所述凸起从所述凹槽内滑出的过程中手会感觉到明显的震动,这样能使得转动具有手感;且当所述凸起滑入所述凹槽中后能防止脱扣的现象发生,具有良好的安全性。
附图说明
为了更清楚地说明本实用新型实施例或现有技术中的技术方案,下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍,显而易见地,下面描述中的附图仅仅是本实用新型的一些实施例,对于本领域普通技术人员来讲,在不付出创造性劳动的前提下,还可以根据这些附图获得其它的附图。
图1是本实用新型实施例中的上锁扣组件的结构示意图;

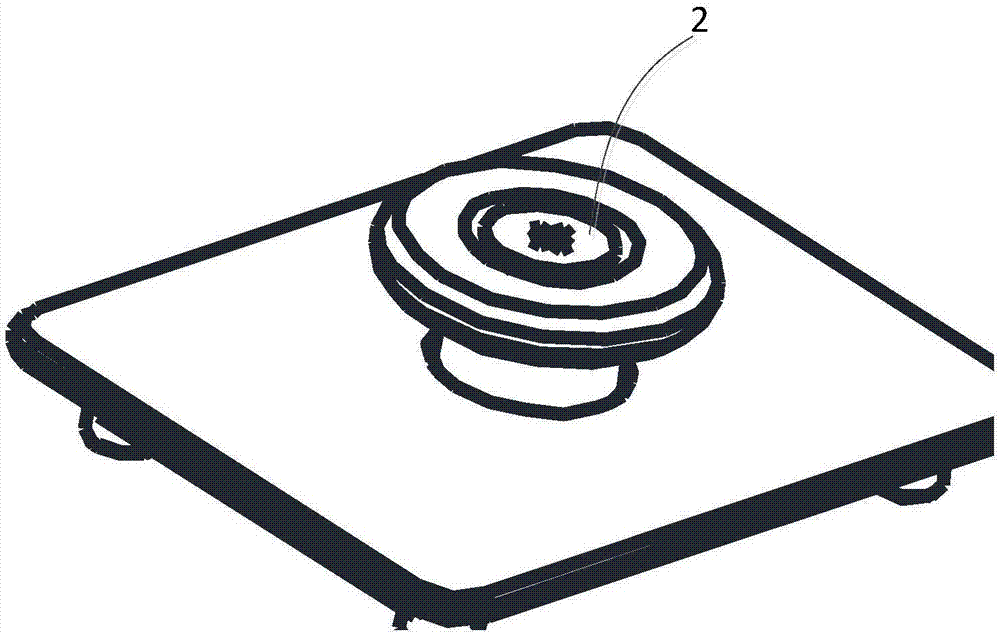

图2是本实用新型实施例中的下锁扣组件的正面结构示意图;
图3是本实用新型实施例中的下锁扣组件的背面结构示意图;
图4是本实用新型实施例中的上锁扣组件的爆炸图;
图5是本实用新型实施例中的上连接板的结构示意图;
图6是本实用新型实施例中的下定位垫片的结构示意图;
图7是本实用新型实施例中的上定位垫片的结构示意图;
图8是本实用新型实施例中的固定垫片的结构示意图。
附图标记:
1、上锁扣组件;
11、上连接板;
111、连接孔;
112、定位槽;
12、旋转锁手;
13、固定垫片;
131、挂耳;
14、连接筒;
15、上定位垫片;
151、上挡块;
152、凹槽;
16、下定位垫片;
161、下挡块;
162、凸起;
17、转轴;
18、锁紧垫片;
19、锁紧螺母;
2、下锁扣组件;
21、下连接板;
22、拉手;
31、固定支脚。
具体实施方式
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例,都属于本实用新型保护的范围。
如图1~8所示,一种背包转轴锁扣,包括上锁扣组件1和下锁扣组件2,所述上锁扣组件1包括上连接板11、旋转锁手12、连接筒14、上定位垫片15、下定位垫片16及转轴17,所述下锁扣组件2包括与所述上连接板11适配的下连接板21,所述上定位垫片15的边缘上设置有上挡块151,所述下定位垫片16上设置有与所述上挡块151适配的下挡块161,所述上定位垫片15的底面上设置有凹槽152,所述下定位垫片16的上表面上设置有与所述凹槽152适配的凸起162。
所述上连接板11的中间开设有连接孔111,所述连接孔111的边缘设置有定位槽112,所述连接孔111中设置有固定垫片13,所述固定垫片13边缘设置有与所述定位槽112相适配的挂耳131。
所述上连接板11和所述下连接板21上均设置有固定支脚31。所述上锁扣组件还包括锁紧螺母19,所述锁紧螺母位于所述下定位垫片的下方。所述下定位垫片与所述锁紧螺母之间还设置有一锁紧垫片18。所述下连接板的中心设置有一拉手22。
将本装置安装在背包上,配合背包盖上的扣眼进行使用,当所述旋转锁手旋转至与扣眼方向垂直时,背包处于锁紧状态,当所述旋转锁手旋转至与扣眼方向相同时,可以打开背包。
安装时,将所述下锁扣组件安装在背包的内部,将所述上锁扣组件安装在背包的外面,通过设置在所述上连接板和所述下连接板上的所述固定支脚将背包面料夹在中间。
当转动所述旋转锁手时,所述驱动所述连接筒带动所述下定位垫片发生旋转,此时所述下定位垫片相对所述上定位垫片发生转动,所述凸起从所述凹槽中滑出和滑入会产生良好的手感,同时当所述下定位垫片相对所述上定位垫片旋转至一定的角度,所述上定位垫片上的上挡块会挡住所述下定位垫片上的下档块,使得所述上旋转所述不能继续沿此方向旋转,而只能沿相反的方向进行旋转。
