遮阳遮雨伞的制作方法

本实用新型涉及遮阳设备技术领域，尤其涉及一种伸缩式遮阳遮雨伞。

背景技术：

夏季是去海边游玩的好时节，同样也是吃烧烤的季节，通常，沙滩上设置有遮阳伞，以供游客们休息，烧烤摊上通常也会设置有打伞，以便晴天时遮挡太阳，雨天时防止雨水。一般，这些遮阳遮雨伞不是固定于某个地方的，而是来回搬运的，需要时撑开临时固定，不需要时收起运走，这样来回搬运不仅不方便，而且浪费人力物力。

技术实现要素：

本实用新型针对现有技术的不足，提供一种可伸缩的遮阳遮雨伞。

本实用新型是通过如下技术方案实现的：提供一种遮阳遮雨伞，包括伞面和支撑杆，所述伞面固定于所述支撑杆的顶端，还包括支撑杆固定装置，所述支撑杆固定装置位于所述支撑杆的底部，所述支撑杆固定装置包括固定箱，地面上设置有与所述固定箱对应的固定空间，所述固定箱位于所述固定空间内，所述固定箱包括箱体和箱盖，所述箱盖与所述箱体可拆卸连接，所述箱盖上设有用于通过所述支撑杆的限位孔，所述箱体的底面上设有用于通过所述支撑杆的定位孔，所述支撑杆为可伸缩结构，且所述支撑杆的底部设有挡块，所述挡块的宽度大于所述定位孔的孔径。

优选的，所述箱盖以所述限位孔为界，分为左右两部分，所述箱盖的左右两部分的四个角上分别设有通孔，所述箱体的侧壁的顶部分别设有与所述通孔对应的小孔，所述箱体和所述箱盖通过所述通孔、所述小孔和销钉可拆卸固定。

优选的，所述箱盖上、所述限位孔的边缘通过旋转柱固定有封贴，所述封贴的宽度大于所述限位孔的孔径。

优选的，所述支撑杆包括至少两节空心杆，相邻两节所述空心杆之间插接配合，相邻两节所述空心杆的插接配合端，一个为穿插端，另一个为套接端，在穿插端的杆体内设有弹性伸缩的限位卡接键，在套接端的杆体上开有穿接限位卡接键的卡接孔。

优选的，所述支撑杆连接驱动电机。

优选的，所述伞面的四周可拆卸连接有多个支撑杆，每个支撑杆的底部分别固定有支撑杆固定装置。

本实用新型实施例提供的技术方案可以包含以下有益效果：

本实用新型提供一种遮阳遮雨伞，包括伞面和支撑杆，所述伞面固定于所述支撑杆的顶端，还包括支撑杆固定装置，所述支撑杆固定装置位于所述支撑杆的底部，所述支撑杆固定装置包括固定箱，地面上设置有与所述固定箱对应的固定空间，所述固定箱位于所述固定空间内，所述固定箱包括箱体和箱盖，所述箱盖与所述箱体可拆卸连接，所述箱盖上设有用于通过所述支撑杆的限位孔，所述箱体的底面上设有用于通过所述支撑杆的定位孔，所述支撑杆为可伸缩结构。本实用新型在支撑杆的下方设置支撑杆固定装置，支撑杆固定装置固定于地面上的固定空间内，当不使用遮阳遮雨伞时，可以将伞面通过可伸缩的支撑杆收进固定箱内，用箱盖封住，使用时再打开箱盖，将伞面拉出，所述固定空间可以是在地面挖出的洞，箱盖与地面平齐，使遮阳遮雨伞不使用时不占用地面上的空间，且无需搬运，节省人力物力。

附图说明

为了更清楚的说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单介绍，显而易见的，对于本领域技术人员而言，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型实施例提供的一种遮阳遮雨伞的结构示意图。

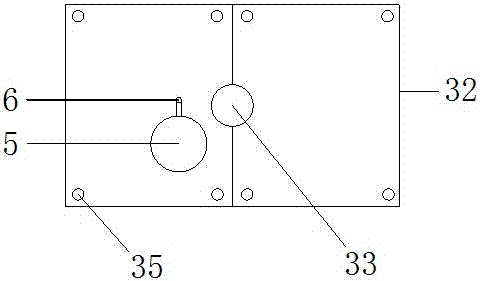

图2为本实用新实施例提供的一种遮阳遮雨伞的箱盖的俯视图。

图3为本实用新实施例提供的一种遮阳遮雨伞的箱体的俯视图。

图4为本实用新实施例提供的一种遮阳遮雨伞的支撑杆的结构示意图。

图中所示：伞面1、支撑杆2、空心杆21、限位卡接键22、卡接孔23、挡块24、固定箱3、箱体31、箱盖32、限位孔33、定位孔34、通孔35、小孔36、固定空间4。

具体实施方式

为了使本技术领域的人员更好地理解本实用新型中的技术方案,下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都应当属于本实用新型的保护范围。

参见图1，所示为本实用新型实施例提供的一种遮阳遮雨伞的结构示意图。

由图1可知，所述遮阳遮雨伞包括伞面1和支撑杆2，所述伞面1固定于所述支撑杆2的顶端，所述遮阳遮雨伞还包括支撑杆固定装置，所述支撑杆固定装置位于所述支撑杆2的底部，所述支撑杆固定装置包括固定箱3，地面上设置有与所述固定箱3对应的固定空间4，所述固定箱3位于所述固定空间4内，所述固定箱3包括箱体31和箱盖32，所述箱盖32与所述箱体31可拆卸连接，所述箱盖32上设有用于通过所述支撑杆2的限位孔33，所述箱体31的底面上设有用于通过所述支撑杆2的定位孔34，所述支撑杆2为可伸缩的拉杆天线结构。

本实施例中，所述固定空间4为在地面上挖出的洞，所述固定箱3固定于所述固定空间4内，所述支撑杆2的结构如图4所示，包括三节空心杆21，相邻两节所述空心杆21之间插接配合，相邻两节所述空心杆21的插接配合端，一个为穿插端，另一个为套接端，在穿插端的杆体内设有弹性伸缩的限位卡接键22，在套接端的杆体上开有穿接限位卡接键的卡接孔23，顶部的第一节所述空心杆21最细，其下方的第二节和第三节所述空心杆21依次变粗，在第一节空心杆体和第二节空心杆体的下部分别设置有限位卡接键22，在第二节空心杆体和第三节空心杆体的上部侧壁上分别开设有卡接孔23，第一节空心杆体插设在第二节空心杆体内，并可在第二节空心杆体内部伸缩，拉伸第一节空心杆体至最大限度后，设置在第一节空心杆体下部的限位卡接键22卡入开设在第二节空心杆体上部侧壁上的卡接孔23内，从而将两者的位置固定；需要将第一节空心杆体缩回第二节空心杆体内部时，只需按下第一节空心杆体下部的限位卡接键22，然后将第一节空心杆体推入第二节空心杆体内即可，第二节空心杆体与第三节空心杆体的连接关系与伸缩操作同上；最下端的空心杆21穿过所述定位孔，且最下端的空心杆21的底部螺纹固定有挡块24，所述挡块24的宽度大于所述定位孔34的外径，所述挡块24用于阻挡所述支撑杆2的底部从定位孔34中伸出。

本实施例提供的遮阳遮雨伞中，所述箱盖32由两部分组成，如图2所示，所述箱盖32以所述限位孔33为界，分为左右两部分，所述箱盖32的左右两部分的四个角上分别设有通孔35，所述箱体的侧壁的顶部分别设有与所述通孔35对应的小孔36，如图3所示；所述通孔35和所述小孔36之间设置销钉，用于防止所述箱盖32相对于所述箱体31的偏离，对所述箱盖32进行限位，当所述的遮阳遮雨伞不使用时，所述的伞面1通过可伸缩的支撑杆2收进所述箱体31内，并用所述箱盖32盖住，所述箱盖32与地平面平齐，既不占用地面上的空间，又不影响行走，为了避免雨天时，雨水通过限位孔33进入箱体32内影响遮阳遮雨伞的质量，可以在所述的限位孔33的边缘上设置封贴5，如图2所示，所述封贴通过旋转柱6固定于所述箱盖32上，将本实施例的遮阳遮雨伞收起时，将封贴5转动至限位孔33上将所述限位孔33封住，避免与水进入；当需要使用本实施例的遮阳遮雨伞时，将销钉从所述通孔35上拔出，将箱盖32的两部分分别从箱体31上取下，将所述的伞面通过可伸缩的支撑杆2拉出并撑开，然后将箱盖32分别放回原位，再用销钉将箱盖32固定于箱体上，箱盖32上的限位孔33用于防止支撑杆2左右摇晃，箱盖32上的通孔35、箱体壁上的小孔36以及配合使用的销钉，对箱盖32进行限位，防止支撑杆2左右摇晃时通过限位孔33使箱盖32错位；将伞面1和支撑杆2从箱体31内拉出时，支撑杆2底部的挡块24卡在定位孔34的下方，防止支撑杆2从定位孔34中拉出。

进一步，本实施例提供的遮阳遮雨伞中，所述伞面1的俯视图为正方形，所述伞面1的四个角上还分别可拆卸连接有四个支撑杆2，所述支撑杆2的结构同上，相应的，每个支撑杆2的底部分别设有支撑杆固定装置，当伞面1撑起时，四个角上的支撑杆2和中间的支撑杆2以及他们对应的支撑杆固定装置正常工作，当需要将伞面1收起时，将四个角上的支撑杆2从伞面1的四个角上拆下，四个支撑杆2分别收缩至四个箱体31内，伞面1和中间的支撑杆2收缩至中间的箱体31内，并用箱盖32盖住；需要使用本实施例提供的遮阳遮雨伞时，将中间箱体31内的支撑杆2拉开，并将伞面1撑开，然后将四个角上的伸缩杆2从箱体31内拉出，并与伞面1的四个角连接，共同将伞面撑开，本实施例在伞面1的四个角上分别可拆卸设置支撑杆2有利于将伞面1撑开，且五个支撑杆2共同撑起伞面1，伞面1的重量由五个支撑杆2共同承担，避免了使用一个支撑杆2时支撑杆2 不堪伞面1的重量而损坏的情况。

在本实用新型的其他实施例中，所述伞面1还可以是圆形、椭圆形、长方形等，可根据使用情况来选择；所述支撑杆2的可伸缩结构还可以通过伸缩套和伸缩杆的配合实现，且所述支撑按2的伸缩可以通过电机驱动完成，对此，本实用新型不作一一介绍。

当然，上述说明也并不仅限于上述举例，本实用新型未经描述的技术特征可以通过或采用现有技术实现，在此不再赘述；以上实施例及附图仅用于说明本实用新型的技术方案并非是对本实用新型的限制，参照优选的实施方式对本实用新型进行了详细说明，本领域的普通技术人员应当理解，本技术领域的普通技术人员在本实用新型的实质范围内所做出的变化、改型、添加或替换都不脱离本实用新型的宗旨，也应属于本实用新型的权利要求保护范围。
