假发夹持装置的制作方法

本文公开内容大体上涉及假发和发片。更具体地说，本公开涉及便于将假发稳定地附着到佩戴者头部的装置。

背景技术：

常规假发和前额发片的蕾丝基底部分往往是透明的，因此需要非常平坦地放置在头皮上以便获得最佳自然外观。因此，当将常规假发夹持装置佩戴在佩戴者头皮与常规假发之间时，外部观察者常常可以透过发片基底看到该常规装置。因此，需要一种假发夹持装置，其有助于将蕾丝基底假发或前额发片可移除地固定到佩戴者的头部，同时保持这样一种外观，即发片的发架始自位于发片的前发际线和头发部分的位置处下方的头皮。

技术实现要素：

现有技术的一个或多个缺陷通过根据本公开的假发夹持装置的实施例得以解决。

附图说明

受益于以下对优选实施例的详细描述并参考附图，本发明的另外优点对本领域的技术人员可变得明显，在附图中：

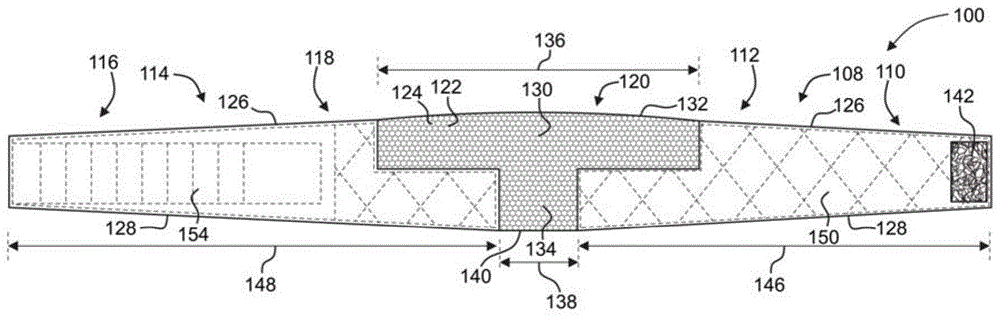

图1是根据本公开的一个示例假发夹持装置的图解底部平面图；

图2是图1所示的示例假发夹持装置的图解顶部平面图；

图3是示出在应用假发之前已经固定到佩戴者的头部的图1的示例假发夹持装置的图解前视图；

图4是示出在应用假发之前固定到佩戴者的头部的图1的示例假发夹持装置的图解后视图，其中互补紧固件元件处于其彼此可释放夹持接合状态；

图5是示出在应用假发之前固定到佩戴者的头部的图1的示例假发夹持装置的图解右前透视图，其中互补紧固件元件处于其彼此可释放夹持接合状态；

图6是示出在应用假发之前固定到佩戴者的头部的图1的示例假发夹持装置的图解左前透视图；

图7是示出固定到佩戴者的头部的图1的示例假发夹持装置以及在应用到假发夹持装置上方的过程中的假发的图解前视图；

图8是类似于图7的图解前视图，但是其中假发基底的前部已经就位以至少部分地与网格元件的前额部段重叠；以及

图9是类似于图8的图解前视图，但是其中已将假发应用在假发夹持装置上方，并且假发基底的前部至少部分地与网格元件的前额部段重叠。

具体实施方式

现在参考附图，在所有几个视图中相同的附图标记表示相同或相应的特征。

参考几个附图，假发夹持装置的实施例总体上以100示出，并且构造成便于更牢固地将假发102固定到佩戴者的头部(头皮)106。假发夹持装置100可以优选地包括至少第一固定构件108、第二固定构件114和网格元件120。

参考图1和图2，第一固定构件108可以由柔性织物构成，并且可以具有彼此相反设置的第一外侧部分110和第一内侧部分112。类似地，第二固定构件114可以由柔性织物构成，并且可以具有彼此相反设置的第二外侧部分116和第二内侧部分118。第一固定构件108可以具有第一长度146，并且第二固定构件114可以具有第二长度148。第一长度146可以大于第二长度148。

网格元件120可以是透明的，并且粘附到第一内侧部分112和第二内侧部分118。这种粘附可以通过(例如)缝合、粘合、其组合等实现。术语“透明”在本文中通常用来指能够透光使得可以透过材料清楚地看到位于下方的主体和表面的材料。透明网格的示例可以包括足够细或薄以便能看透的网格织物。更明确地说，在假发夹持装置100的某个优选实施例中，网格元件120可以具有至少70％的百分比可见光透射率。在假发夹持装置100的特定优选实施例中，网格元件120可以具有至少85％的百分比可见光透射率。在假发夹持装置100的某个优选实施例中，网格元件120可以由尼龙网格织物(诸如六边形尼龙网格织物)构成。在假发夹持装置100的特定优选实施例中，网格元件120为t形(例如，包括彼此正交延伸的两个不同部分)。

第一外侧部分110和第二外侧部分116优选地构造成彼此处于可释放夹持接合状态。在假发夹持装置100的优选实施例中，第一和第二外侧部分110和116可以包括互补紧固件元件142和144，互补紧固件元件142和144可以相互接合以提供上述可释放夹持接合。互补紧固件元件可以是(例如)第一钩环紧固件构件和第二钩环紧固件构件(即，一个紧固件元件具有一个或多个钩，而另一个紧固件元件具有一个或多个环)。

参考图1和图2，固定构件108和114可以各自包括前边缘126和相对的后边缘128。网格元件120可以包括具有前周边132的前额部段130，并且前周边132可以优选地与前边缘126对齐。在某些实施例中，前周边132和前边缘126可以共同遵循非线性前路径(例如，参见图1和图2)。非线性前路径可以是弓形的或以某种方式成角度的。

参考图1和图2，网格元件120可以包括与前周边132相反地延伸的分割线部段134。前额部段130可以具有前额部段宽度136，并且分割线部段134可以具有平行于前额部段宽度136界定的分割线部段宽度138。在假发夹持装置100的某些优选实施例中，前额部段宽度136大于分割线部段宽度138。

参考图1，分割线部段134可以包括后周边140。后周边140可以与后边缘128对齐。在这种实施例中，后周边140和后边缘128可以共同遵循非线性后路径(例如，参见图1和图2)。非线性后路径可以是弓形的或以某种方式成角度的。

参考图1和图2，第一固定构件108可以具有第一内表面150和第一外表面152。类似地，第二固定构件114可以具有第二内表面154和第二外表面156。在假发夹持装置100的特定优选实施例中，第一和第二固定构件110和114可以是大体上不透明的，并且可以包括天鹅绒或丝绒。例如，参考图1和图6，内表面150和154可以包括具有单向取向的堆积纤维的丝绒，以便当在头皮106上沿向后方向158拉动假发夹持装置100时，使固定构件与佩戴者的头皮106之间的摩擦增大(即，比由假发夹持装置在向前方向160上移动引起的摩擦更大)。另外或替代地，参考图2和图6，外表面152和156可以包括具有单向取向的堆积纤维的丝绒，以便当在假发夹持装置100上沿向后方向158拉动假发基底104时，使固定构件与假发基底104之间的摩擦增大(即，比由假发在向前方向160上移动引起的摩擦更大)。这些摩擦适应使得假发夹持装置100有助于将假发102支撑性地粘附到佩戴者的头皮106，尤其是在较重的假发易于从佩戴者的前额向后拉的情况下。

图7至图9示出了将具有假发基底104的假发102应用到佩戴者的头部106的顺序，其中假发夹持装置100设置在假发102与头部106之间。假发夹持装置100的各种实施例可适用于蕾丝顶部假发和前额发片。蕾丝基底假发和前额发片通常具有透明基底104，并且需要非常平坦地放置以产生最佳自然外观。当将常规的夹持物体佩戴在这种常规的假发和前额发片下方时，人眼通常可以看到该物体。有利的是，网格元件120的透明性及其平放在头皮106上的能力允许佩戴者头皮106的自然外观和颜色透过假发夹持装置100和假发基底104。网格元件120通常构造成平坦地搁置在前额上，用户的前发际线将位于该处并且蕾丝假发或前额发片的一部分将定位于该处。这允许佩戴者以最平坦、最自然的可能方式将假发或前额发片固定到头部，从而避免在发片的前部和/或分割线附近产生看起来可能不自然的发块。这种构造还有助于外部观察者认为假发102的发架直接与佩戴者的头皮106对接。

尽管已经图示和描述了本发明的实施例，但不意味着这些实施例图示和描述了本发明的所有可能形式。相反，说明书中所使用的词语是描述性而非限制性词语，并且应当理解，在不脱离本发明的精神和范围的情况下，可以做出各种改变。
