用于显示磁共振成像装置的脉冲序列的方法和装置与流程

一个或多个示例性实施例涉及一种用于显示磁共振成像装置的脉冲序列的方法和装置。

背景技术：

磁共振成像(MRI)系统是被配置用于通过以对比度比较来表达MR信号相对于具有特定强度的磁场中所生成的射频(RF)信号的强度来获取对象的部分的截面图像的装置。例如，如果仅使得特定原子核(例如氢原子核)共振的RF信号朝向已经放置在强磁场中的对象发射达片刻，并且然后该发射停止，则MR信号从特定原子核发射，并且因此，MRI系统可以接收MR信号并且获取MR图像。

通常，多个RF脉冲和多个梯度脉冲依次施加到对象达相对长的时间，以获取对象的MR图像。这些系列的RF脉冲和梯度脉冲可以称为MRI脉冲序列。

此外，MRI脉冲序列可以由用户设置。由用户设置的MRI脉冲序列可以显示为脉冲序列示意图。

技术实现要素：

问题的解决方案

一个或多个示例性实施例包括一种用于根据区域单元来操控脉冲序列示意图并且显示该脉冲序列示意图的方法和装置。

附图说明

结合附图，根据示例性实施例的以下描述，这些和/或其它方面将变得显然并且更容易理解，其中：

图1是根据示例性实施例的脉冲显示装置所执行的用于显示磁共振成像(MRI)脉冲序列的方法的示图；

图2是根据示例性实施例的脉冲显示装置所执行的用于显示MRI脉冲序列的方法的流程图；

图3A和图3B是根据示例性实施例的用于基于用于确定MRI脉冲序列的参数设置值而显示脉冲序列示意图的方法的示图；

图4是根据示例性实施例的脉冲显示装置所执行的用于显示关于MRI脉冲序列的信息的方法的示图；

图5A和图5B是根据示例性实施例的被配置用于在脉冲显示装置所提供的脉冲序列示意图中选择区域的用户界面的示图；

图6是根据另一示例性实施例的被配置用于在脉冲显示装置所提供的脉冲序列示意图中选择区域的用户界面的示图；

图7是根据示例性实施例的脉冲显示装置所执行的用于显示与所选择的区域上所显示的MRI脉冲序列有关的信息的方法的示图；

图8是根据示例性实施例的被配置用于存储关于脉冲显示装置所提供的所选择的区域的注释信息的用户界面的示图；

图9是根据示例性实施例的脉冲显示装置所执行的用于区分分别对应于多个时间区段的多个区域的方法的流程图；

图10是根据示例性实施例的脉冲显示装置所执行的用于区分对应于多个时间区段的多个区域的方法的示图；

图11是根据示例性实施例的脉冲显示装置所执行的用于根据脉冲序列示意图的时间标度来区分对应于多个时间区段的多个区域的方法的示图；

图12是示出根据示例性实施例的脉冲显示装置的框图；以及

图13是示出根据另一示例性实施例的脉冲显示装置的框图。

具体实施方式

附加方面将部分地阐述于以下的描述中，并且将部分地据描述将是显然的，或可以通过实践所提出的示例性实施例而得以学习。

根据一个或多个示例性实施例，一种脉冲显示装置，包括：显示器，被配置为显示沿着划分为多个时间区段的时间线示出磁共振成像(MRI)脉冲序列的脉冲序列示意图；用户输入设备，被配置为接收与在所述脉冲序列示意图上选择第一点有关的用户输入；以及控制器，被配置为控制所述显示器，使得在第一区域上显示可用于标识所述第一区域的图像。所述第一点位于来自对应于所述多个时间区段的多个区域当中的所述第一区域中。

所述控制器可以进一步被配置为获取可用于确定所述多个时间区段和在所述多个时间区段中所生成的MRI脉冲的参数设置值，并且基于所述参数设置值，可以进一步被配置为生成所述MRI脉冲序列。所述显示器可以进一步被配置为沿着所述时间线显示所述MRI脉冲序列。

所述参数设置值可以包括选自以下项当中的至少一个：与所述多个时间区段有关的时间长度信息、与所述多个时间区段有关的顺序信息、关于对应于所述多个时间区段的各个色彩的信息、以及关于在所述多个时间区段中所生成的MRI脉冲的信息。

所述显示器可以进一步被配置为在所述脉冲序列示意图上显示用于划分所述多个时间区段的划分线。

所述控制器可以基于关于对应于所述多个时间区段的所述各个色彩的信息而提取对应于所述多个区域的各个色彩。所述显示器可以进一步被配置为在所述多个区域上显示所提取的各个色彩。

所述用户输入设备可以进一步被配置为接收与改变所述时间线的时间标度有关的用户输入。当接收到与改变所述时间标度有关的用户输入时，所述显示器可以进一步被配置为调整对应于所述多个时间区段的所述多个区域的各个大小，并且以所调整的大小来显示所提取的各个色彩。

所述MRI脉冲序列可以包括多个脉冲序列。所述控制器可以进一步被配置为从所述多个脉冲序列当中确定对应于所述第一点的脉冲序列，并且从所述第一区域确定对应于所确定的脉冲序列的第二区域。所述显示器可以进一步被配置为在所述第二区域上显示用于标识所述第二区域的图像。

所述用户输入设备可以进一步被配置为接收与在所述脉冲序列示意图的时间线的方向上从所述第一点拖动有关的用户输入。基于与所述拖动有关的用户输入，所述控制器可以进一步被配置为确定包括所述第一点所位于的所述第一区域的至少一部分的至少两个区域。所述显示器可以进一步被配置为在所述至少两个区域中的每一个上显示可用于标识所述至少两个区域中的对应区域的相应图像。

所述显示器可以进一步被配置为显示关于来自形成所述MRI脉冲序列的多个MRI脉冲当中的所述第一区域中所显示的MRI脉冲的信息。

当显示可用于标识所述第一区域的图像时，所述显示器可以进一步被配置为显示与输入注释信息有关的输入窗口。所述用户输入设备可以进一步被配置为经由所述输入窗口接收与输入描述所述第一区域的注释信息有关的用户输入。所述控制器可以进一步被配置为将所输入的注释信息映射到来自所述多个时间区段当中的对应于所述第一区域的时间区段，并且然后存储所映射的注释信息。

根据一个或多个示例性实施例，一种脉冲序列显示方法可以包括：显示沿着划分为多个时间区段的时间线示出MRI脉冲序列的脉冲序列示意图；接收与在所述脉冲序列示意图上选择第一点有关的用户输入；以及控制所述显示器，使得在第一区域上显示可用于标识所述第一区域的图像。所述第一点位于来自对应于所述多个时间区段的多个区域当中的所述第一区域中。

所述显示脉冲序列示意图可以包括：获取可用于确定所述多个时间区段以及在所述多个时间区段中所生成的MRI脉冲的参数设置值，基于所述参数设置值而生成所述MRI脉冲序列，以及沿着所述时间线显示所述MRI脉冲序列。所述参数设置值可以包括来自以下项当中的至少一个：与所述多个时间区段有关的时间长度信息、与所述多个时间区段有关的顺序信息、关于对应于所述多个时间区段的各个色彩的信息、以及关于在所述多个时间区段中所生成的MRI脉冲的信息。

所述显示脉冲序列示意图可以包括在所述脉冲序列示意图上显示用于划分所述多个时间区段的划分线。

所述方法可以还包括：基于关于对应于所述多个时间区段的各个色彩的信息而提取对应于所述多个区域的各个色彩，以及在所述多个区域上显示所提取的各个色彩。

所述在所述多个区域上显示所提取的各个色彩可以包括：接收与改变所述时间线的时间标度有关的用户输入，调整对应于所述多个时间区段的所述多个区域的各个大小，以及以所调整的大小来显示所提取的各个色彩。

所述MRI脉冲序列可以包括多个脉冲序列。所述显示可用于标识所述第一区域的图像可以包括：从所述多个脉冲序列当中确定对应于所述第一点的脉冲序列，从所述第一区域确定对应于所确定的脉冲序列的第二区域，以及在所述第二区域上显示可用于标识所述第二区域的图像。

所述方法可以还包括：接收与在所述脉冲序列示意图的时间线的方向上从所述第一点拖动有关的用户输入，基于与所述拖动有关的用户输入而确定包括所述第一点所位于的所述第一区域的至少一部分的至少两个区域，以及在所述至少两个区域中的每一个上显示可用于标识所述至少两个区域中的对应区域的相应图像。

所述方法可以还包括显示关于来自形成所述MRI脉冲序列的多个MRI脉冲当中的所述第一区域中所显示的MRI脉冲的信息。

所述方法可以还包括：当显示可用于标识所述第一区域的图像时，显示与输入注释信息有关的输入窗口，经由所述输入窗口接收与输入描述所述第一区域的注释信息有关的用户输入，以及将所输入的注释信息映射到来自所述多个时间区段当中的对应于所述第一区域的时间区段，并且然后存储所映射的注释信息。

根据一个或多个示例性实施例，一种用于与磁共振成像(MRI)装置结合使用的显示装置包括：显示器，被配置为结合基准时间线显示从所述MRI装置接收到的序列脉冲，来自所述序列脉冲当中的每个各个脉冲对应于与所述MRI装置关联的各个功能；用户输入设备，被配置为接收与操控所述序列脉冲的显示有关的用户输入；以及控制器，被配置为基于接收到的用户输入而控制所述显示器。

所述控制器可以进一步被配置为通过提示用户提供与预定功能有关的用户输入，来控制所述显示器显示被配置为促进经由所述用户输入设备接收用户输入的用户界面(UI)窗口。

所述用户输入设备可以进一步被配置为接收与来自以下项当中的至少一个有关的用户输入：可用于布置所述序列脉冲的显示的显示参数、与改变所述基准时间线的时间标度有关的时间标度参数、与拖动来自所述序列脉冲当中的至少一个脉冲有关的拖动输入、以及与关于来自所述序列脉冲当中的至少一个脉冲的文本信息有关的注释输入。

当接收到的用户输入包括所述显示参数时，并且当所述显示参数包括与对应于所述序列脉冲的各个色彩有关的信息时，所述控制器可以进一步被配置为控制所述显示器，以显示对应于所述序列脉冲的显示的各个色彩。

当接收到的用户输入包括所述时间标度参数时，所述控制器可以进一步被配置为控制所述显示器，以基于所述时间标度参数而调整来自所述序列脉冲当中的每个脉冲的各个大小。

根据一个或多个示例性实施例，一种用于显示磁共振成像(MRI)装置所生成的信息的方法，所述方法包括：在显示器上结合基准时间线显示从所述MRI装置接收到的序列脉冲，来自所述序列脉冲当中的每个各个脉冲对应于与所述MRI装置关联的各个功能；接收与操控所述序列脉冲的显示有关的用户输入；以及基于接收到的用户输入而控制所述序列脉冲的显示。

所述方法可以还包括显示用户界面(UI)窗口，所述用户界面窗口被配置为提示用户提供与预定功能有关的用户输入。

所述接收用户输入可以包括：接收与来自以下项当中的至少一个有关的用户输入：可用于布置所述序列脉冲的显示的显示参数、与改变所述基准时间线的时间标度有关的时间标度参数、与拖动来自所述序列脉冲当中的至少一个脉冲有关的拖动输入、以及与关于来自所述序列脉冲当中的至少一个脉冲的文本信息有关的注释输入。

当接收到的用户输入包括所述显示参数时，并且当所述显示参数包括与对应于所述序列脉冲的各个色彩有关的信息时，所述显示序列脉冲可以还包括显示对应于所述序列脉冲的各个色彩。

当接收到的用户输入包括所述时间标度参数时，所述显示序列脉冲还可以包括基于所述时间标度参数而调整来自所述序列脉冲当中的每个脉冲的各个大小。

本发明的模式

该申请要求来自2014年8月13日在韩国知识产权局中提交的韩国专利申请No.10-2014-0105433的优先权，其公开通过完整引用而合并到此。

现将简要描述在此所使用的术语，并且然后将详细描述一个或多个示例性实施例。

包括在此所使用的描述性术语或技术性术语的所有术语应理解为具有对于本领域技术人员显见的意义。然而，术语可以根据本领域技术人员的意图、先例情况或新技术的出现而具有不同的意义。此外，一些术语可以由申请人任意选择，并且在此情况下，将在具体实施方式中详细描述所选择的术语的意义。因此，必须连同贯穿说明书的描述一起基于术语的意义而定义在此所使用的术语。当如“……中的至少一个”的表述出现在要素的列表之前时，修改要素的整个列表但不修改列表的单独要素。

还应理解，在此所使用的术语“包括”和/或“包含”指定存在所表述的特征或组件，但不排除存在或加入一个或多个其它特征或组件。此外，说明书中所描述的例如“单元”、“……器”以及“模块”的术语指代被配置用于执行至少一个功能或操作的元件，并且可以实现于硬件、软件或硬件和软件的组合中。

现将详细参照示例性实施例，其示例示出于附图中。于此，该示例性实施例可以具有不同的形式，并且不应理解为受限于在此所阐述的描述。在以下描述中，不详细描述公知功能或构造，以免因不必要的细节而模糊示例性实施例。附图中的相同标号表示相同要素。

在本说明书中，“图像”可以指代包括离散图像元素的多维数据(例如二维(2D)图像中的像素以及三维(3D)图像中的体素)。例如，图像可以是X射线装置、计算层析(CT)装置、磁共振成像(MRI)装置、超声诊断装置或另一医学成像装置所捕获的对象的医学图像。

此外，在本说明书中，“对象”可以是人类、动物或人类或动物的一部分。例如，对象可以是器官(例如肝脏、心脏、子宫、大脑、胸部或腹部)、血管或其组合。此外，“对象”可以是模型(phantom)。模型表示具有与有机体近似相同的密度、有效原子序数以及体积的材料。例如，模型可以是具有与人体相似的性质的球形模型。

此外，在本说明书中，“用户”可以是但不限于医学专家(例如医生、护士、医学实验室技术员或维修医学装置的技术人员)。

此外，在本说明书中，“MR图像”指代通过使用核磁共振原理获得的对象的图像。

此外，在本说明书中，“MRI脉冲序列”指代MRI装置重复地施加的信号的连续体。MRI脉冲可以包括任何射频(RF)脉冲、梯度脉冲以及模数转换器(ADC)脉冲。因此，MRI脉冲序列可以包括RF脉冲序列、梯度脉冲序列以及ADC脉冲序列。

此外，在本说明书中，“脉冲序列示意图”示出MRI装置中产生的事件的顺序。例如，脉冲序列示意图可以包括根据时间示出RF脉冲、梯度磁场、MR信号等的任何示图。

图1是根据示例性实施例的脉冲显示装置100所执行的用于显示MRI脉冲序列的方法的示图。

参照图1，脉冲显示装置100可以是MRI装置。脉冲显示装置100可以包括台架20和操作单元(在此又称为“用户工作站”)60。

脉冲显示装置100可以经由操作单元60接收与设置待施加到对象的MRI脉冲序列有关的用户输入。脉冲显示装置100可以根据所设置的MRI脉冲序列来生成MRI脉冲，并且将所生成的MRI脉冲施加到台架20中的对象。

MRI脉冲序列可以包括例如一个RF脉冲序列、三个梯度脉冲序列以及ADC脉冲序列。

RF脉冲序列可以指示关于待施加到对象的一系列RF脉冲的信息。关于一系列RF脉冲的信息可以包括关于一系列RF脉冲的形状、幅度和持续时间的信息以及一系列RF脉冲施加到对象的时间点中的任何一个或多个。

此外，梯度脉冲序列可以指示关于一系列梯度脉冲的信息。关于一系列梯度脉冲的信息可以包括一系列梯度脉冲的形状、最大幅度和持续时间、待施加梯度磁场的轴、通过率(例如数据吞吐率)以及在对象上施加梯度磁场的时间点中的任何一个或多个。三个梯度脉冲序列可以分别对应于台架20中的X轴、Y轴和Z轴。

此外，ADC脉冲序列可以指示与接收从对象发射的RF回波数据的至少一个时间有关的信息。

此外，脉冲显示装置100可以将MRI脉冲序列显示为脉冲序列示意图200。例如，如图1所示，根据生成时间，脉冲显示装置100可以在具有相同时间标度的时间线上显示形成自旋回波脉冲序列的RF脉冲序列、X轴、Y轴和Z轴梯度脉冲序列以及ADC序列。

MRI脉冲序列可以根据功能划分为多个时间区段。例如，自旋回波脉冲序列中的第一时间区段110可以是对应于通过在对象上施加90°RF脉冲和截面选择梯度磁场Gz而激励对象的截面中的质子的功能的时间区段。

自旋回波脉冲序列中的第二时间区段120可以是对应于通过在单个频率编码梯度磁场Gx中增加或降低相位编码梯度磁场Gy的一个步长而确定对象的截面中的像素值的功能的时间区段。

自旋回波脉冲序列中的第三时间区段130可以是对应于施加180°RF脉冲以对在施加90°RF脉冲之后随着时间而失相(dephase)的质子的自旋进行重新聚焦的功能的时间区段。

自旋回波脉冲序列中的第四时间区段140和第六时间区段160可以是对应于延迟时间的功能的时间区段。

自旋回波脉冲序列中的第五时间区段150可以是对应于从对象接收回波信号的功能的时间区段。

脉冲显示装置100可以将MRI脉冲序列划分为多个时间区段，并且基于所划分的时间区段而显示脉冲序列示意图200。

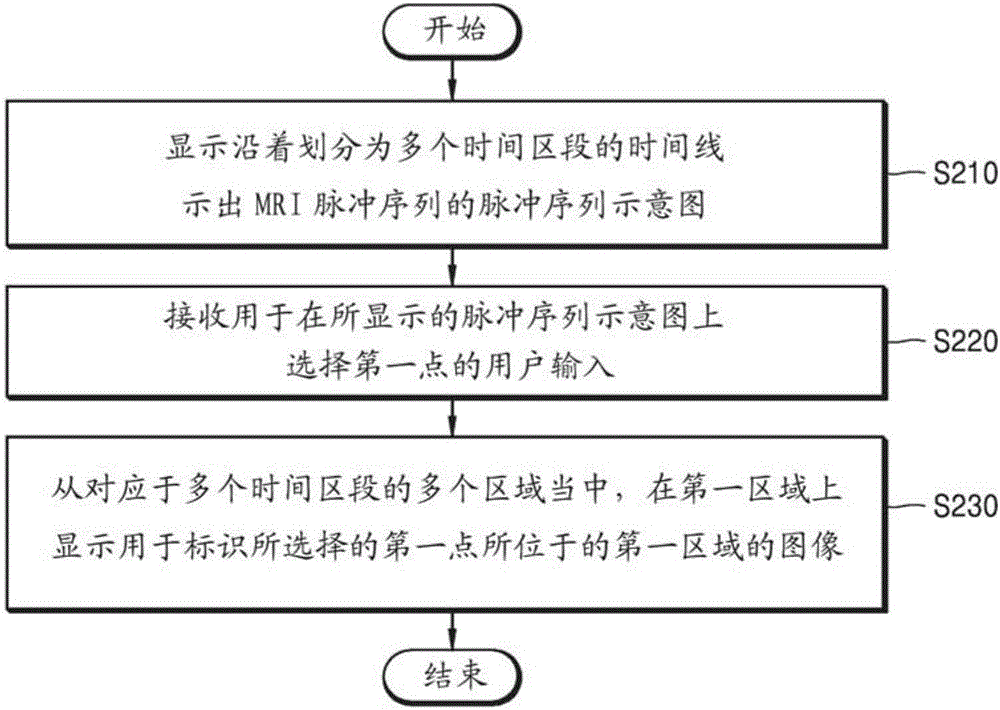

图2是根据示例性实施例的脉冲显示装置100所执行的用于显示MRI脉冲序列的方法的流程图。

在操作S210中，脉冲显示装置100可以显示沿着划分为多个时间区段的时间线示出MRI脉冲序列的脉冲序列示意图200。

脉冲显示装置100可以获取可用于确定多个时间区段以及在多个时间区段中的每一个中所生成的MRI脉冲的参数设置值。例如，脉冲显示装置100可以接收与输入参数设置值有关的用户输入。此外，脉冲显示装置100可以从外部设备接收记录有可用于确定MRI脉冲序列的参数设置值的文件。

参数设置值可以包括选自以下项当中的至少一个：与多个时间区段有关的时间长度信息、与多个时间区段有关的顺序信息、关于对应于多个时间区段的各个色彩的信息、以及关于在多个时间区段中所生成的MRI脉冲的信息。

基于所获取的参数设置值，脉冲显示装置100可以生成划分为多个时间区段的MRI脉冲序列。

例如，可以基于与第一时间区段的时间长度有关的参数设置值而确定第一时间区段的持续时间。此外，基于与第一时间区段中所生成的MRI脉冲有关的参数设置值，脉冲显示装置100可以确定第一时间区段中所生成的MRI脉冲的形状、幅度、持续时间和生成时间中的任何一个或多个。

当确定了第一时间区段时，脉冲显示装置100可以基于多个时间区段的顺序信息而确定跟随第一时间区段的第二时间区段。例如，脉冲显示装置100可以基于与第二时间区段的时间长度有关的参数设置值而确定第二时间区段的持续时间。此外，基于与第二时间区段中所生成的MRI脉冲有关的参数设置值，脉冲显示装置100可以确定第二时间区段中所生成的MRI脉冲的形状、幅度、持续时间和生成时间中的任何一个或多个。

相应地，基于参数设置值，脉冲显示装置100可以确定多个时间区段以及所确定的时间区段中所生成的MRI脉冲，并且因此生成划分为多个时间区段的MRI脉冲序列。根据示例性实施例，脉冲显示装置100可以接收与选择多个预先存储的MRI脉冲序列有关的用户输入。

脉冲显示装置100可以沿着脉冲序列示意图200的时间线显示所生成的MRI脉冲序列。

MRI脉冲序列可以包括多个脉冲序列。多个脉冲序列可以包括例如RF脉冲序列、X轴、Y轴和Z轴梯度脉冲序列以及ADC脉冲序列。脉冲显示装置100可以显示脉冲序列示意图200，其中基于相同时间标度并行地布置RF脉冲序列、X轴、Y轴和Z轴梯度脉冲序列以及ADC脉冲序列。

此外，在此情况下，脉冲显示装置100可以通过脉冲序列示意图200的形式仅显示MRI脉冲序列。此外，脉冲显示装置100可以显示MRI脉冲序列以及将MRI脉冲序列划分为多个时间区段的划分线。

替代地，脉冲显示装置100可以在脉冲序列示意图200的多个区域中的每一个上显示各个色彩，以区分多个区域。

例如，脉冲显示装置100可以确定MRI脉冲序列的时间区段中所生成的MRI脉冲的功能。当确定了MRI脉冲的功能时，脉冲显示装置100可以在对应于多个时间区段中的各个时间区段的各个区域上显示对应于所确定的功能的各个图像。

此外，例如，基于关于对应于多个时间区段的色彩的信息，脉冲显示装置100可以提取对应于脉冲序列示意图200的多个区域的各个色彩。当提取了对应于多个区域的色彩时，脉冲显示装置100可以在多个区域上显示所提取的色彩。

仅当接收到与改变脉冲序列示意图200的时间线的时间标度有关的用户输入时，脉冲显示装置100可以通过在脉冲序列示意图200的多个区域上显示色彩来区分多个区域。例如，当接收到与改变时间线的时间标度有关的用户输入时，脉冲显示装置100可以调整对应于脉冲序列示意图200的多个时间区段的多个区域的各个大小，并且以所调整的大小显示关于多个区域所提取的色彩。

在操作S220中，脉冲显示装置100可以接收与在所显示的脉冲序列示意图200上选择第一点有关的用户输入。

脉冲显示装置100可以接收与触摸显示脉冲序列示意图200的屏幕有关的用户输入。替代地，脉冲显示装置100可以接收与经由用户使用输入设备(例如鼠标或键盘)在脉冲序列示意图200上选择第一点有关的用户输入。

在操作S230中，从对应于多个时间区段的多个区域当中，可用于标识所选择的第一点所位于的第一区域的图像可以显示在第一区域上。

可以基于脉冲序列示意图200中的多个时间区段和时间标度，确定脉冲序列示意图200中对应于多个时间区段的多个区域。例如，基于时间线的时间标度，脉冲显示装置100可以确定时间线上对应于MRI脉冲序列的多个时间区段的位置。基于时间线上的多个时间区段的位置，脉冲显示装置100可以将脉冲序列示意图200划分为多个区域。

当确定了脉冲序列示意图200中对应于多个时间区段的多个区域时，脉冲显示装置100可以确定所选择的第一点所位于的区域。

例如，脉冲显示装置100可以基于所选择的第一点的坐标和对应于多个时间区段的多个区域的各个位置，将包括所选择的第一点的区域确定为第一区域。

替代地，例如，脉冲显示装置100可以基于所选择的第一点的坐标而确定时间线上的对应于所选择的第一点的点。然后，基于多个时间区段在时间线上的位置，脉冲显示装置100可以从时间线上的多个时间区段当中确定时间线上的包括对应于所选择的第一点的点的时间区段。此外，脉冲显示装置100可以将对应于时间线上所确定的时间区段的区域确定为所选择的第一点所位于的第一区域。

当从脉冲序列示意图200中的多个区域当中确定了所选择的第一点所位于的第一区域时，脉冲显示装置100可以在所确定的第一区域上显示可用于标识第一区域的图像。可用于标识第一区域的图像可以是指示用户选择了第一区域的图像。此外，可用于标识第一区域的图像可以包括但不限于表示具有特定色彩或特定图案的区域的图像。

此外，在所选择的第一点所位于的第一区域的部分上，脉冲显示装置100可以显示可用于标识该部分的图像。例如，脉冲显示装置100可以从多个脉冲序列当中确定对应于第一点的脉冲序列。于此，从RF脉冲序列和多个梯度脉冲序列当中，脉冲显示装置100可以确定第一点所位于的区域中所显示的脉冲序列。当确定了第一点所位于的区域中所显示的脉冲序列时，脉冲显示装置100可以从第一区域确定对应于所确定的脉冲序列的第二区域。此外，脉冲显示装置100可以在第二区域上显示用于标识第二区域的图像。

此外，脉冲显示装置100可以接收与在脉冲序列示意图200的时间线的方向上从所选择的第一点进行拖动有关的用户输入。当接收到与在时间线的方向上进行拖动有关的用户输入时，脉冲显示装置100可以确定包括第一区域的至少一部分的至少两个区域，并且在所述至少两个所确定的区域的每个区域上显示可用于标识所述至少两个所确定的区域之中对应区域的各个图像。

此外，脉冲显示装置100可以显示关于来自形成MRI脉冲序列的多个MRI脉冲当中的第一区域上所显示的MRI脉冲的信息。

此外，当显示可用于标识第一区域的图像时，脉冲显示装置100可以显示可用于输入注释信息的输入窗口。通过输入窗口，脉冲显示装置100可以接收与输入解释第一区域的注释信息有关的用户输入。脉冲显示装置100可以通过将注释信息映射到来自多个时间区段当中的对应于第一区域的时间区段来存储从用户接收到的注释信息。

图3A和图3B是根据示例性实施例的用于基于用于确定MRI脉冲序列的参数设置值而显示脉冲序列示意图200的方法的示图。

脉冲显示装置100可以基于可用于确定MRI脉冲序列的多个时间区段和多个时间区段中的每一个中所生成的MRI脉冲的参数设置值，生成划分为多个时间区段的MRI脉冲序列。

参照图3A，可以通过程序代码格式来设置参数设置值。例如，可以通过使用面向对象的编程语言来设置参数设置值。

参照操作S300，MRI脉冲序列可以定义为对象。参照操作S310和S320，时间区段也可以定义为对象。

在操作S312中，可以设置具有标识信息“block 1 text”的时间区段。在操作S313中，时间区段“block 1 text”的持续时间可以设置为5ms。在操作S314中，蓝色可以设置为对应于时间区段“block 1 text”的色彩。在操作S315中，可以设置具有标识信息“rf_sinc_1”的RF同步(sync)脉冲。在操作S316中，RF同步脉冲“rf_sinc_1”的持续时间可以设置为3ms。在操作S317中，RF同步脉冲“rf_sinc_1”可以设置为在时间区段“block 1 text”中得以生成。在操作S318中，时间区段“block 1 text”可以设置为MRI脉冲序列的第一时间区段。

此外，在操作S321中，可以设置具有标识信息“block 2 text”的时间区段。在操作S322中，时间区段“block 2 text”的持续时间可以设置为10ms。在操作S323中，红色可以设置为对应于时间区段“block 2 text”的色彩。在操作S324中，可以设置具有标识信息“gradient_trapezoid_pulse_1”的梯度脉冲。在操作S325中，梯度脉冲“gradient_trapezoid_pulse_1”的平顶时间可以设置为1ms。在操作S326中，梯度脉冲“gradient_trapezoid_pulse_1”的斜坡(ramp)时间可以设置为1ms。在操作S327中，梯度脉冲“gradient_trapezoid_pulse_1”的幅度可以设置为30mT/m。在操作S328中，梯度脉冲“gradient_trapezoid_pulse_1”可以设置为时间区段“block 2 text”中所生成的X轴梯度磁场。在操作S329中，时间区段“block 2 text”可以设置为MRI脉冲序列的第二时间区段。

相应地，脉冲显示装置100可以生成包括大约0ms至大约5ms的时间区段内的RF脉冲以及大约5ms至大约15ms的时间区段内的X轴梯度脉冲的MRI脉冲序列。

参照图3B，脉冲显示装置100可以将所生成的MRI脉冲序列显示为MRI脉冲序列示意图200。

脉冲显示装置100可以显示多个时间轴371至375，以用于相对于相同时间标度示出RF脉冲序列、X轴、Y轴和Z轴梯度脉冲序列以及ADC脉冲序列。

脉冲显示装置100可以在时间线上的“5ms”的位置处显示指示第一时间区段330的划分线350。此外，脉冲显示装置100可以在时间线上的“15ms”的位置处显示指示第二时间区段340的划分线360。此外，脉冲显示装置100可以在第一时间区段330中显示3ms持续时间的RF脉冲335。此外，脉冲显示装置100可以在第二时间区段340中显示具有1ms的平顶时间、1ms的斜坡时间以及30mT/m的幅度的梯度脉冲345。

相应地，脉冲显示装置100可以显示脉冲序列示意图200，其示出划分为多个时间区段的MRI脉冲序列。

图4是根据示例性实施例的脉冲显示装置100所执行的用于显示关于MRI脉冲序列的信息的方法的示图。

参照图4，脉冲显示装置100可以根据用户输入来选择脉冲序列示意图200中的时间点，并且在对应于所选择的时间点的位置上显示指示用户所选择的时间点的图像。

脉冲显示装置100可以在时间线上光标410所位于的点430处显示指示所选择的时间点的图像415。

此外，脉冲显示装置100可以确定光标410所指示的时间点，并且在脉冲序列示意图200上显示关于在所确定的时间点处所生成的MRI脉冲的信息420。

例如，脉冲显示装置100可以接收与在脉冲序列示意图200上移动光标410有关的用户输入。此外，脉冲显示装置100可以确定时间线上对应于光标410所指示的时间点的点430，并且确定所确定的点430所指示的时间点。当确定了光标410所指示的时间点时，脉冲显示装置100可以提取关于在所确定的时间点所生成的MRI脉冲的信息420。当光标410所指示的时间点是85.626065ms时，脉冲显示装置100可以确定在85.626065ms处Z轴梯度脉冲的幅度是4.58738mT/m并且ADC脉冲的幅度是1。脉冲显示装置100可以在脉冲序列示意图200上显示所提取的关于MRI脉冲的信息420。在此情况下，脉冲显示装置100可以在距光标410的显示位置的预设距离内显示所提取的关于MRI脉冲的信息420。

当接收到与移动光标410有关的用户输入时，根据光标410的移动，脉冲显示装置100可以移动指示所选择的时间点的图像415以及关于在所选择的时间点所生成的MRI脉冲的信息420。

图5A和图5B是根据示例性实施例的被配置用于在脉冲显示装置100所提供的脉冲序列示意图200中选择区域的用户界面的示图。

参照图5A，脉冲显示装置100可以基于与选择点有关的用户输入而确定选择区域，并且将所确定的选择区域显示为用户所选择的区域。

脉冲显示装置100可以显示勾选框500，以用于将界面模式改变为区域选择模式。当接收到与对勾选框500进行勾选有关的用户输入时，脉冲显示装置100可以显示将脉冲序列示意图200上所显示的MRI脉冲序列划分为多个时间区段的划分线501、502、503、504、505和506。此外，当接收到与对勾选框500解除勾选有关的用户输入时，脉冲显示装置100可以删除脉冲序列示意图200上所显示的划分线501至506。

此外，脉冲显示装置100可以接收与在脉冲序列示意图200中选择第一点510有关的用户输入。当接收到与选择第一点510有关的用户输入时，从对应于多个时间区段的多个区域当中，脉冲显示装置100可以将第一点510所位于的第一区域520确定为用户所选择的区域。此外，脉冲显示装置100可以在第一区域520上显示可用于标识第一区域520的图像525。

参照图5B，脉冲显示装置100可以接收与在脉冲序列示意图200的时间线的方向上从第一点510到第二点530进行拖动有关的用户输入。当接收到与从第一点510到第二点530进行拖动有关的用户输入时，脉冲显示装置100可以确定第二点530是否位于来自对应于多个时间区段的多个区域当中的除了第一区域520之外的区域中。

当第二点530位于与第一区域520相邻的第二区域540中时，脉冲显示装置100可以将第一区域520和第二区域540确定为用户所选择的区域。此外，脉冲显示装置100可以分别在第一区域520和第二区域540上显示可用于标识第一区域520的图像525以及可用于标识第二区域530的图像545。

图6是根据另一示例性实施例的被配置用于在脉冲显示装置100所提供的脉冲序列示意图200中选择区域的用户界面的示图。

参照图6，脉冲显示装置100可以基于与选择脉冲序列示意图200上的点有关的用户输入而确定与脉冲序列有关的区域，并且将所确定的选择区域显示为用户所选择的区域。

脉冲显示装置100可以接收与在脉冲序列示意图200中选择第一点610有关的用户输入。当接收到与选择第一点610有关的用户输入时，脉冲显示装置100可以将第一点610所位于的第一区域630的部分确定为用户所选择的区域。此外，脉冲显示装置100可以在所确定的部分上显示可用于标识该部分的图像。

该部分可以指代对应于单个脉冲序列的区域。例如，从多个脉冲序列当中，脉冲显示装置100可以确定对应于第一点610的脉冲序列。例如，从RF脉冲序列、多个梯度脉冲序列以及ADC脉冲序列当中，脉冲显示装置100可以基于第一点610的位置而确定第一点610所位于的区域中所显示的脉冲序列。当ADC脉冲序列被确定为第一点610所位于的区域中所显示的脉冲序列时，脉冲显示装置100可以从第一区域630确定指示ADC脉冲序列的第二区域640作为用户所选择的区域。当第二区域640被确定为用户所选择的区域时，脉冲显示装置100可以在第二区域640上显示可用于标识第二区域640的图像645。

图7是根据示例性实施例的脉冲显示装置100所执行的用于显示与所选择的区域上所显示的MRI脉冲序列有关的信息的方法的示图。

参照图7，脉冲显示装置100可以显示关于所选择的区域上所显示的MRI脉冲序列的信息。

脉冲显示装置100可以接收与在显示有ADC脉冲序列的区域中从第一点610到第二点701进行拖动有关的用户输入。当接收到用户输入时，从对应于ADC脉冲序列的多个时间区段的多个区域当中，脉冲显示装置100可以将包括第一点610与第二点701之间的点的区域702确定为用户所选择的区域。脉冲显示装置100可以在区域702上显示可用于标识区域702的图像705。

脉冲显示装置100可以接收与显示关于所选择的区域702上所显示的MRI脉冲序列的信息有关的用户输入。例如，脉冲显示装置100可以显示被配置用于显示关于所选择的区域上所显示的MRI脉冲序列的信息的用户界面，接收与选择所显示的用户界面有关的用户输入，并且因此显示关于所选择的区域上所显示的MRI脉冲序列的信息。替代地，脉冲显示装置100可以接收与按压特定键有关的用户输入，并且显示关于所选择的区域上所显示的MRI脉冲序列的信息，所述特定键被映射到显示关于所选择的区域上所显示的MRI脉冲序列的信息的功能。

当接收到与显示关于所选择的区域上所显示的MRI脉冲序列有关的信息的用户输入时，脉冲显示装置100可以显示标识窗口700，标识窗口700示出关于所选择的区域上所显示的MRI脉冲序列的信息。

在标识窗口700上，脉冲显示装置100可以显示关于指示用户所选择的三个时间区段的区域702中所显示的ADC脉冲序列的信息。关于ADC脉冲序列的信息可以包括从对象获取的RF数据以及关于与所获取的RF数据有关的信号处理的信息。

例如，在标识窗口700上，脉冲显示装置100可以显示数据样本的数量(710)、数据的行指数(715)、数据的分区指数(720)、数据的片块(slice)指数(725)、数据的回波指数(735)、数据的相位指数(745)、数据的设置指数(750)、数据的平均指数(755)、数据的测量指数(760)、数据的分段指数(765)、K空间线的中心列指数(775)、K空间线的中心行指数(780)以及K空间线的中心分区指数(785)。

根据示例性实施例，当选择了显示有RF脉冲或梯度脉冲的区域时，脉冲显示装置100可以获取关于所选择的区域中所显示的RF脉冲或梯度脉冲的信息作为与MRI脉冲序列有关的参数设置值。此外，脉冲显示装置100可以显示所获取的关于RF脉冲或梯度脉冲的信息。

图8是根据示例性实施例的被配置用于存储关于脉冲显示装置100所提供的所选择的区域的注释信息的用户界面的示图。

参照图8，脉冲显示装置100可以显示被配置为促进与关于所选择的区域的注释信息有关的用户输入的输入窗口810。

当显示可用于标识所选择的区域的图像时，脉冲显示装置100可以显示用于促进用户输入注释信息的输入窗口810。此外，脉冲显示装置100可以显示与在所选择的区域中输入注释信息有关的按钮菜单，并且当接收到与选择所显示的按钮菜单有关的用户输入时，脉冲显示装置100可以显示用于输入注释信息的输入窗口810。此外，当脉冲显示装置100接收到与按压特定按钮有关的用户输入时，脉冲显示装置100可以显示用于输入注释信息的输入窗口810，该特定按钮被映射到在所选择的区域中输入注释信息的功能。

脉冲显示装置100可以经由输入窗口810接收与输入描述所选择的区域的注释信息有关的用户输入。当接收到与输入注释信息有关的用户输入时，脉冲显示装置100可以在输入窗口810上显示注释信息。

脉冲显示装置100可以将注释信息映射到来自多个时间区段当中的对应于所选择的区域的时间区段，并且然后存储所映射的注释信息。

脉冲显示装置100可以接收与存储注释信息有关的用户输入。当接收到与存储注释信息有关的用户输入时，脉冲显示装置100可以从多个时间区段当中确定对应于所选择的区域的时间区段。脉冲显示装置100可以将注释信息映射到所选择的时间区段，并且存储所映射的注释信息。在此情况下，脉冲显示装置100可以将注释信息不仅映射到所选择的时间区段而且还映射到所选择的脉冲序列，并且然后存储所映射的注释信息。例如，脉冲显示装置100可以存储对应于所选择的时间区段的标识信息的注释信息。替代地，脉冲显示装置100可以存储对应于所选择的时间区段的标识信息和脉冲序列的标识信息的注释信息。

图9是根据示例性实施例的脉冲显示装置100所执行的用于区分对应于多个时间区段的多个区域的方法的流程图。

在操作S910中，脉冲显示装置100可以基于可用于确定MRI脉冲序列的参数设置值而确定划分为多个时间区段的MRI脉冲序列。

参数设置值可以包括选自以下项当中的至少一个：与多个时间区段有关的时间长度信息、与多个时间区段有关的顺序信息、关于对应于多个时间区段的各个色彩的信息、以及关于多个时间区段中所生成的MRI脉冲的信息。

脉冲显示装置100可以基于与第一时间区段有关的时间长度信息而确定第一时间区段的持续时间。此外，基于与第一时间区段中所生成的MRI脉冲有关的参数设置值，脉冲显示装置100可以确定第一时间区段中所生成的MRI脉冲的形状、幅度、持续时间和生成时间。

当确定了第一时间区段时，脉冲显示装置100可以基于与多个时间区段有关的顺序信息而确定跟随第一时间区段的第二时间区段。

相应地，基于参数设置值，脉冲显示装置100可以确定多个时间区段以及所确定的时间区段中所生成的MRI脉冲，并且因此生成划分为多个时间区段的MRI脉冲序列。

当生成了MRI脉冲序列时，脉冲显示装置100可以沿着脉冲序列示意图200的时间线显示所生成的MRI脉冲序列。

在操作S920中，脉冲显示装置100可以确定MRI脉冲序列的多个时间区段中的每一个中所生成的MRI脉冲的功能。

脉冲显示装置100可以基于多个时间区段中的每一个中所生成的MRI脉冲的类型、形状、幅度以及生成时间而确定多个时间区段中的每一个中所生成的MRI脉冲的功能。例如，脉冲显示装置100可以将仅包括RF脉冲和截面选择梯度脉冲的时间区段确定为用于激励对象的截面中的质子的时间区段。此外，脉冲显示装置100可以将包括ADC脉冲的时间区段确定为用于从对象接收RF回波信号的时间区段。此外，脉冲显示装置100可以将不包括MRI脉冲的时间区段确定为用于延迟时间的时间区段。

脉冲显示装置100可以基于MRI脉冲序列中的MRI脉冲所生成的图案而确定回波的类型，并且基于所确定的回波的类型而确定多个时间区段中的每一个中所生成的MRI脉冲的功能。回波的类型可以包括自旋回波、快速自旋回波、梯度回波以及RF回波中的任一。

在操作S930中，基于所确定的功能，脉冲显示装置100可以在脉冲序列示意图200的对应于多个时间区段中的各个时间区段的区域上显示图像。

脉冲显示装置100可以显示示出所生成的MRI脉冲序列的脉冲序列示意图200。此外，当确定了多个时间区段中所生成的MRI脉冲的功能时，基于所确定的功能，脉冲显示装置100可以在脉冲序列示意图200的对应于多个时间区段中的各个时间区段的区域上显示图像。

例如，可以关于MRI脉冲的功能设置待显示在脉冲序列示意图200上的图像。相应地，脉冲显示装置100可以确定特定时间区段中所生成的MRI脉冲的功能，确定对应于所确定的功能的图像，并且在脉冲序列示意图200的对应于特定时间区段的区域上显示所确定的图像。

图10是根据示例性实施例的脉冲显示装置100所执行的用于区分对应于多个时间区段的多个区域的方法的示图。

参照图10，脉冲显示装置100可以通过以各个色彩示出多个区域来区分对应于多个时间区段的多个区域。

当显示脉冲序列示意图200时，脉冲显示装置100可以通过以各个色彩示出多个区域来区分脉冲序列示意图200的多个区域。

脉冲显示装置100可以显示用于在对应于多个时间区段的多个区域上显示各个色彩的按钮菜单，并且当接收到与选择按钮菜单有关的用户输入时，脉冲显示装置100可以通过以各个色彩示出多个区域来区分多个区域。

替代地，脉冲显示装置100可以接收与改变时间线的时间标度有关的用户输入。当接收到与改变时间标度有关的用户输入时，脉冲显示装置100可以通过以各个色彩示出多个区域来区分多个区域。例如，当接收到与改变时间标度有关的用户输入时，脉冲显示装置100可以调整对应于多个时间区段的多个区域的各个大小。此外，脉冲显示装置100可以以所调整的大小在多个区域上显示从多个区域提取的各个色彩。

根据示例性实施例，脉冲显示装置100可以通过根据所显示的MRI脉冲的各个功能示出不同色彩来区分对应于多个时间区段的多个区域。

参照图10，四个第一区域910可以对应于用于激励对象的截面中的质子的时间区段。此外，七个第二区域920可以对应于用于延迟时间的时间区段。此外，四个第三区域930可以对应于用于从对象接收RF回波数据的时间区段。脉冲显示装置100可以确定每个时间区段的功能，并且根据所确定的功能，在具有相同功能的时间区段上显示相同图像。因此，多个时间区段可以根据其功能而得以区分。

根据另一示例性实施例，脉冲显示装置100可以基于关于对应于多个时间区段的各个色彩的信息而在多个区域上示出各个色彩。

例如，脉冲显示装置100可以获取关于对应于多个时间区段的各个色彩的信息。可以基于与MRI脉冲序列有关的参数设置值而设置关于对应于多个时间区段的各个色彩的信息。当获取关于对应于多个时间区段的各个色彩的信息时，脉冲显示装置100可以基于关于对应于多个时间区段的各个色彩的信息而提取对应于多个区域的各个色彩。脉冲显示装置100可以在多个区域上显示关于多个区域所提取的各个色彩。相应地，可以通过用户所设置的各个色彩区分多个区域。

图11是根据示例性实施例的脉冲显示装置100所执行的用于根据脉冲序列示意图200的时间标度来区分对应于多个时间区段的多个区域的方法的示图。

参照图11，脉冲显示装置100可以根据脉冲序列示意图200的时间标度来调整对应于多个时间区段的多个区域的各个大小，并且基于所调整的大小而区分多个区域。

脉冲显示装置100可以接收与增加脉冲序列示意图200的时间标度有关的用户输入。例如，脉冲显示装置100可以接收与将时间标度从3.8373ms/ptx增加到18.6869ms/ptx有关的用户输入。

当接收到与增加时间标度有关的用户输入时，脉冲显示装置100可以增加对应于脉冲序列示意图200的时间线的长度单位的时间长度。当增加了时间长度时，脉冲显示装置100可以减少对应于多个时间区段的多个区域的各个宽度。此外，脉冲显示装置100可以根据多个区域的各个宽度来调整多个区域上所显示的图像。

因此，甚至当由于时间标度的增加而可能不能识别MRI脉冲的形状时，用户可以基于对应于划分MRI脉冲序列的多个时间区段的各个色彩而标识时间区段的功能。

图12是示出根据示例性实施例的脉冲显示装置100的框图。

参照图12，脉冲显示装置100可以包括显示器64、用户输入单元(在此又称为“用户输入设备”)66以及控制器50。然而，不必包括所有所示组件，并且脉冲显示装置100中可以包括比图12所示的组件更多或更少的组件。

脉冲显示装置100可以包括结合被配置用于捕获MR图像的MRI装置而操作。替代地，脉冲显示装置100可以包括任何或图片存档和通信系统(PACS)浏览器、智能电话、膝上型计算机、个人数字助理(PDA)和/或平板个人计算机(PC)，但不限于此。

显示器64可以显示与显示MRI脉冲有关的任何各种类型的信息。

显示器64可以显示任何MRI脉冲序列、脉冲序列示意图和/或错误信息。

显示器64可以沿着脉冲序列示意图的时间线显示MRI脉冲序列。

显示器64可以在脉冲序列示意图上显示区分多个时间区段的划分线。

显示器64可以在多个区域上显示关于对应于脉冲序列示意图中的多个时间区段的多个区域所提取的各个色彩。

显示器64可以调整对应于多个时间区段的多个区域的各个大小，并且以所调整的大小在多个区域上显示关于多个区域所提取的各个色彩。

显示器64可以显示与来自MRI脉冲序列中所包括的多个MRI脉冲当中的用户所选择的区域中所显示的MRI脉冲有关的信息。

显示器64可以显示促进用户输入与用户所选择的区域有关的注释信息的输入窗口。

用户输入单元66可以接收与显示多个MRI脉冲有关的各种用户输入。此外，用户输入单元66可以接收与操控所显示的用户界面有关的各种用户输入。

用户输入单元66可以接收与在所显示的脉冲序列示意图上选择点有关的用户输入。

用户输入单元66可以接收与改变时间线的时间标度有关的用户输入。

用户输入单元66可以接收与沿着脉冲序列示意图的时间线的方向进行拖动有关的用户输入。

用户输入单元66可以接收与输入关于用户所选择的区域的注释信息有关的用户输入。

控制器50可以控制脉冲显示装置100中的组件，例如用户输入单元66和显示器64。

控制器50可以控制显示器64，使得显示器64可用于从对应于多个时间区段的多个区域当中标识所选择的点所位于的区域的图像上显示可用于标识所选择的点所位于的区域的图像。

控制器50可以获取多个时间区段以及可用于确定多个时间区段中所生成的MRI脉冲的参数设置值，并且基于参数设置值，可以生成划分为多个时间区段的MRI脉冲序列。

图13是示出根据另一示例性实施例的脉冲显示装置100的框图。

参照图13，脉冲显示装置100可以包括台架20、信号收发器30、监视单元(在此又称为“监视器”)40、控制器50以及操作单元(在此又称为“用户工作站”)60。

台架20防止主磁体22、梯度线圈24和RF线圈26所生成的电磁波的外部发射。静磁场和梯度磁场形成在台架20中的孔口(bore)中，并且RF信号朝向对象10发射。

主磁体22、梯度线圈24和RF线圈26可以相对于台架20被布置在预定方向上。预定方向可以是同轴圆柱方向。对象10可以被置于能够沿着圆柱的水平轴插入到圆柱的台面28上。

主磁体22生成用于在恒定方向上对准对象10的原子核的磁偶极矩的静磁场或静态磁场。由于主磁体22所生成的磁场是强的且均匀的，可以获得对象10的细致并且精确的MR图像。

梯度线圈24包括X线圈、Y线圈和Z线圈，被配置用于以直角彼此相交的X轴方向、Y轴方向和Z轴方向(即相互正交的方向)上生成梯度磁场。梯度线圈24可以通过根据对象10的区块而可变地感生出共振频率来提供与对象10的每个区块有关的信息。

RF线圈26可以朝向患者发射RF信号，并且接收从患者发射的MR信号。详细地说，RF线圈26可以朝向患者中所包括并且具有进动(Precessional)运动的原子核发射具有与进动运动的频率相同频率的RF信号，停止发射RF信号，并且然后接收从患者中所包括的原子核发射的MR信号。

例如，为了使得原子核从低能态过渡到高能态，RF线圈26可以生成对应于对象10原子核的类型的作为RF信号的电磁波信号，并且将其施加到对象10。当RF线圈26所生成的电磁波信号施加到原子核时，原子核从低能态过渡到高能态。然后，当RF线圈26所生成的电磁波消失时，施加过电磁波的原子核从高能态过渡到低能态，由此发射具有拉莫尔(Larmor)频率的电磁波。在该方面中，当停止将电磁波信号施加到原子核时，原子核的能级从高能级改变为低能级，并且因此，原子核可以发射具有拉莫尔频率的电磁波。RF线圈26可以从对象10中所包括的原子核接收电磁波信号。

RF线圈26可以被实现为既有生成均具有对应于原子核的类型的RF的电磁波的功能又有接收从原子核发射的电磁波的功能的一个RF发射和接收线圈。替代地，RF线圈26可以被实现为具有生成均具有对应于原子核的类型的RF的电磁波的功能的发射RF线圈、以及具有接收从原子核发射的电磁波的功能的接收RF线圈。

RF线圈26可以固定到台架20，或可以是可拆卸的。当RF线圈26是可拆卸的时，RF线圈26可以是被配置用于对象的特定部分的RF线圈，例如头部RF线圈、胸部RF线圈、腿部RF线圈、颈部RF线圈、肩部RF线圈、腕部RF线圈或踝部RF线圈。

RF线圈26可以经由有线和/或以无线方式与外部装置进行通信，并且也可以根据通信频带执行双调谐通信。

RF线圈26可以经由有线和/或以无线方式与外部装置进行通信，并且也可以根据通信频带执行双调谐通信。

RF线圈26可以根据发射并且接收RF信号的方法而包括任何发射专用线圈、接收专用线圈或发射和接收线圈。

RF线圈26可以包括具有任何各种数量的信道(例如16个信道、32个信道、72个信道以及144信道)的RF线圈。

台架20可以还包括置于台架20外部的显示器29以及置于台架20内部的显示器(未示出)。台架20可以经由分别置于台架20外部的显示器29以及内部的显示器将预定信息提供给用户或对象10。

信号收发器30可以根据预定MR序列控制台架20内部(即孔口中)形成的梯度磁场，并且控制RF信号和MR信号的发射和接收。

信号收发器30可以包括梯度放大器32、发射和接收开关34、RF发射器36以及RF接收器38。

梯度放大器32驱动台架20中所包括的梯度线圈24，并且可以在梯度磁场控制器54的控制下将用于生成梯度磁场的脉冲信号提供给梯度线圈24。通过控制从梯度放大器32提供给梯度线圈24的脉冲信号，可以合成X轴方向、Y轴方向和Z轴方向上的梯度磁场。

RF发射器36和RF接收器38可以驱动RF线圈26。RF发射器36可以将拉莫尔频率中的RF脉冲提供给RF线圈26，并且RF接收器38可以接收RF线圈26接收到的MR信号。

发射和接收开关34可以调整RF信号和MR信号的发射和接收方向。例如，发射和接收开关34可以在发射模式期间经由RF线圈26朝向对象10发射RF信号，并且在接收模式期间经由RF线圈26从对象10接收MR信号。发射和接收开关34可以受控于RF控制器56所输出的控制信号。

监视单元40可以监视或控制台架20或台架20上所安装的设备。监视单元40可以包括系统监视单元(在此又称为“系统监视器”)42、对象监视单元(在此又称为“对象监视器”)44、台面控制器46以及显示控制器48。

系统监视单元42可以监视并且控制以下项中的任何一个或多个：静磁场的状态、梯度磁场的状态、RF信号的状态、RF线圈26的状态、台面28的状态、测量对象10的身体信息的设备的状态、电源状态、换热器的状态以及压缩机的状态。

对象监视单元44监视对象10的状态。详细地说，对象监视单元44可以包括：相机，被配置用于观测对象10的移动或位置；呼吸测量器，被配置用于测量对象10的呼吸；心电图(ECG)测量器，被配置用于测量对象10的电活动；和/或温度测量器，被配置用于测量对象10的温度。

台面控制器46控制对象10所位于的台面28的移动。台面控制器46可以根据控制器50的序列控制来控制台面28的移动。例如，在对象10的移动成像期间，台面控制器46可以根据控制器50的序列控制来连续地或断续地移动台面28，并且因此，对象10可以在大于台架20的视场(FOV)的视场中得以拍摄。

显示控制器48控制置于台架20外部的显示器29以及置于台架20内部的显示器。详细地说，显示控制器48可以控制显示器29和该显示器打开或关闭，并且可以控制屏幕图像以在显示器29和该显示器上输出。此外，当扬声器位于台架20的内部或外部时，显示控制器48可以控制扬声器打开或关闭，或可以控制声音以经由扬声器输出。

控制器50可以包括：序列控制器52，被配置用于控制台架20中所形成的信号序列；以及台架控制器58，被配置用于控制台架20以及台架20上所安装的设备。

序列控制器52可以包括：梯度磁场控制器54，被配置用于控制梯度放大器32；以及RF控制器56，被配置用于控制RF发射器36、RF接收器38以及发射和接收开关34。序列控制器52可以根据从操作单元60接收到的脉冲序列来控制梯度放大器32、RF发射器36、RF接收器38以及发射和接收开关34。在该方面中，脉冲序列包括控制梯度放大器32、RF发射器36、RF接收器38以及发射和接收开关34所需的所有信息。例如，脉冲序列可以包括关于施加到梯度线圈24的脉冲信号的强度、施加时间以及施加定时的信息。

操作单元60可以在控制MRI系统的总体操作的同时，请求控制器50发送脉冲序列信息。

操作单元60可以包括图像处理器62，被配置用于接收并且处理RF接收器38接收到的MR信号；显示器64；以及用户输入单元66。

图像处理器62可以处理从RF接收器38接收到的MR信号，从而生成与对象10有关的MR图像数据。

图像处理器62接收RF接收器38接收到的MR信号，并且对接收到的MR信号执行各种信号处理中的任一，例如放大、频率变换、相位检测、低频放大以及滤波。

图像处理器62可以在存储器的k空间(例如，又称为傅立叶空间或频率空间)中布置数字数据，并且经由2D或3D傅立叶变换将数字数据重新布置为图像数据。

图像处理器62可以根据需要而对图像数据执行合成处理或差计算处理。合成处理可以包括关于像素的加法处理或最大强度投影(MIP)处理。图像处理器62可以在存储器(未示出)或外部服务器中不仅存储重新布置的图像数据而且还存储执行了合成处理或差计算处理的图像数据。

图像处理器62可以并行地对MR信号执行任何信号处理。例如，图像处理器62可以并行地对多信道RF线圈接收到的多个MR信号执行信号处理，从而将多个MR信号重新布置为图像数据。

显示器64可以将图像处理器62所生成或重新布置的图像数据输出到用户。显示器64也可以输出用户操控MRI系统所需的信息(例如用户界面(UI)、用户信息、对象信息)。显示器64可以包括扬声器、打印机、阴极射线管(CRT)显示器、液晶显示器(LCD)、等离子体显示器面板(PDP)、有机发光器件(OLED)显示器、场发射显示器(FED)、发光二极管(LED)显示器、真空荧光显示器(VFD)、数字光处理(DLP)显示器、平坦面板显示器(FPD)、3维(3D)显示器、透明显示器和/或本领域技术人员公知的任一其它各种输出设备中的任何一个或多个。

用户可以通过使用用户输入单元66来输入对象信息、参数信息、扫描条件、脉冲序列和/或关于图像合成或差计算的信息。用户输入单元66可以包括键盘、鼠标、轨迹球、语音识别器、手势识别器、触摸屏幕或本领域技术人员公知的任一其它各种输入设备中的任何一个或多个。

信号收发器30、监视单元40、控制器50和操作单元60在图13中是分离的组件，但本领域技术人员应理解，信号收发器30、监视单元40、控制器50和操作单元60的各个功能可以由另一组件执行。例如，图像处理器62在图13中将从RF接收器38接收到的MR信号转换为数字信号，但替代地，MR信号到数字信号的转换可以由RF接收器38或RF线圈26执行。

台架20、RF线圈26、信号收发器30、监视单元40、控制器50和操作单元60可以通过有线或以无线方式彼此连接，并且当它们以无线方式连接时，MRI系统可以还包括用于在它们之间同步时钟信号的装置(未示出)。可以通过使用高速数字接口(例如低电压差分信号传送(LVDS))、异步串行通信(例如通用异步接收器发射器(UART))、低延迟网络协议(例如误差同步串行通信或控制器域网(CAN))、光通信或本领域技术人员公知的任何其它各种通信方法来执行台架20、RF线圈26、信号收发器30、监视单元40、控制器50与操作单元60之间的通信。

可以通过使用介质(例如计算机可读介质)中/上所存储的计算机可读代码/指令(例如计算机执行的程序模块)来实现一个或多个示例性实施例。计算机可读介质可以是随机计算机可存取介质，并且可以包括易失性介质、非易失性介质、可分离的介质和/或不可分离的介质。此外，计算机可读介质可以对应于任何计算机存储介质和通信介质。计算机存储介质包括通过使用用于存储信息(例如计算机可读代码/指令、数据结构、程序模块或其它数据)的方法或技术实现的易失性介质、非易失性介质、可分离的介质和/或不可分离的介质。通信介质通常包括计算机可读代码/指令、数据结构、程序模块或其它传输机制以及随机信息传输介质。

应理解，在此所描述的示例性实施例应仅视为描述性的意义，而非限制的目的。每个示例性实施例内的特征和方面的描述应典型地视为对于其它示例性实施例中的其它相似特征或方面是可用的。例如，可以分离地实现单个要素，并且可以通过组合的形式实现分离的要素。

虽然已经参照附图描述了一个或多个示例性实施例，但本领域技术人员应理解，在不脱离所附权利要求限定的精神和范围的情况下，可以在其中进行形式和细节方面的各种改变。
