一种自动控制的伸缩输液架的制作方法

本发明涉及医疗器械设备领域，具体是指一种自动控制的伸缩输液架。

背景技术：

目前，输液一般采用落地式的输液架，当病人在输液久坐时，难免想要去洗手间或者要去室外呼吸下新鲜空气，可是传统的输液架比较笨重，移动不方便，病人需要一个专门的陪同人员帮助举高输液瓶才能上洗手间或者去室外活动，即使能够出去也不能随时坐下进行休息，且由于挂架较高，无法进行高度调节，护士们悬挂输液瓶时非常不方便，经常需要踮起脚悬挂，同时病人也无法自行更换输液瓶，综上传统的输液架具有人性化较低，不便于病人自助行动和休息的缺点。

技术实现要素：

本发明的目的在于提供一种结构简单，可以上下伸缩，方便移动的输液架。

本发明通过下述技术方案实现：

一种自动控制的伸缩输液架，包括伸缩杆架和设置在伸缩杆架顶部的输液套环，所述伸缩杆架包括设有内腔的杆套，杆套内设有升降杆，杆套上设有控制升降杆的电机以及为电机提供电能的蓄电池，所述杆套上还设有升降开关。升降杆可以由电机控制，在杆套内上下伸缩，这样在更换输液瓶的时候，可以调节升降开关，使升降杆下降一定高度，便于更换输液瓶，更换完毕后，上升升降杆，使输液瓶回到原来的高度。

进一步地，所述升降杆上设有限位开关。限位开关设置在升降杆的下端部，在升降杆上升到一定高度后，会自动停止上升，避免了升降杆与杆套脱离的情况。

进一步地，所述输液套环包括与升降杆顶部连接的套环架，套环架上设有上套环和下套环。上套环和下套环之间的距离为10-15厘米，输液瓶倒置从上套环放入，直到输液瓶的瓶嘴卡接到下套环上，瓶尾抵靠到上套环上即可固定输液瓶，输液套环的个数不少于1个，优选地以升降杆为中心呈环状均匀设置4个。

进一步地，所述杆套的底部设有不少于三个的支撑脚架，所述支撑脚架以杆套为中心均匀环状排布。支撑脚架使得杆套更加平稳地起到支撑作用。

进一步地，所述支撑脚架的底部设有万向轮。利用万向轮可以拖动整个输液架移动，使病人上卫生间或下床活动更加方便。

本发明与现有技术相比，具有以下优点及有益效果：

（1）本发明增设的升降杆可以由电机控制，在杆套内上下伸缩，这样在更换输液瓶的时候，可以调节升降开关，使升降杆下降一定高度，便于更换输液瓶，更换完毕后，上升升降杆，使输液瓶回到原来的高度；

（2）本发明增设的限位开关在升降杆上升到一定高度后，会自动停止上升，避免了升降杆与杆套脱离的情况。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其他特征、目的和优点将会变得更为明显：

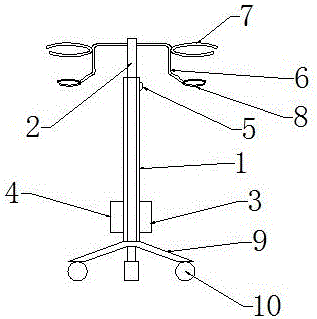

图1为本发明的升降杆上升状态的结构示意图；

图2为本发明的升降杆下降状态的结构示意图。

其中：1—杆套，2—升降杆，3—电机，4—蓄电池，5—升降开关，6—套环架，7—上套环，8—下套环，9—支撑脚架，10—万向轮。

具体实施方式

下面详细描述本发明的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，仅用于解释本发明，而不能理解为对本发明的限制。

实施例1：

如图1、图2所示，一种自动控制的伸缩输液架，包括伸缩杆架和设置在伸缩杆架顶部的输液套环，所述伸缩杆架包括设有内腔的杆套1，杆套1内设有升降杆2，杆套1上设有控制升降杆2的电机3以及为电机3提供电能的蓄电池4，所述杆套1上还设有升降开关5。升降杆2可以由电机3控制，在杆套1内上下伸缩，这样在更换输液瓶的时候，可以调节升降开关5，使升降杆2下降一定高度，便于更换输液瓶，更换完毕后，上升升降杆2，使输液瓶回到原来的高度。

实施例2：

本实施例是在上述实施例的基础上，进一步地限定，所述升降杆2上设有限位开关。限位开关设置在升降杆2的下端部，在升降杆2上升到一定高度后，会自动停止上升，避免了升降杆2与杆套1脱离的情况。

本实施例其他部分与上述实施例相同，这里不再赘述。

实施例3：

本实施例是在上述实施例的基础上，进一步地限定，所述输液套环包括与升降杆2顶部连接的套环架6，套环架6上设有上套环7和下套环8。上套环7和下套环8之间的距离为10-15厘米，输液瓶倒置从上套环7放入，直到输液瓶的瓶嘴卡接到下套环8上，瓶尾抵靠到上套环7上即可固定输液瓶，输液套环的个数不少于1个，优选地以升降杆2为中心呈环状均匀设置4个。

本实施例其他部分与上述实施例相同，这里不再赘述。

实施例4：

本实施例是在上述实施例的基础上，进一步地限定，所述杆套1的底部设有不少于三个的支撑脚架9，所述支撑脚架9以杆套1为中心均匀环状排布。支撑脚架9使得杆套1更加平稳地起到支撑作用。

本实施例其他部分与上述实施例相同，这里不再赘述。

实施例5：

本实施例是在上述实施例的基础上，进一步地限定，所述支撑脚架9的底部设有万向轮10。利用万向轮10可以拖动整个输液架移动，使病人上卫生间或下床活动更加方便。

本实施例其他部分与上述实施例相同，这里不再赘述。

尽管已经示出和描述了本发明的实施例，本领域的普通技术人员可以理解：在不脱离本发明的原理和宗旨下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由权利要求及其等同物限定。
