用于医用采血台的机架装置的制作方法

本发明属于医用设施技术领域，尤其涉及一种用于医用采血台的机架装置。

背景技术：

静脉采血是各级医疗单位每天都大量进行的一项基础工作，各种临检项目，生化、免疫、血常规、血凝、细菌、血气、电解质、血流变等，都要先采血。全国各级医疗单位拥有的采血台总数不少于30万个，而随着医疗水平的提高，预计2020年以前，以上数字的年增长率不会低于10％。

采血台在医疗流程中具备如下特点：(1)普适性，据统计51％的门诊患者和92％的住院患者会被要求完成最少一项的临床检验，这意味着：大部分患者无论来看什么病，都要采血，有些在整个疗程中还会不止一次采血；(2)风险高，采血是一种医学上的介入处置，需要精准完成全套专业操作，本质上来讲相当于一台小外科手术。而且由于往往排队进行，时间还紧迫，增加了操作的难度。从运营上讲，采血台承担的风险远高于其他医疗岗位的平均水平；(3)直接面对，采血虽然属于临检流程的一部分，但是样本采集后的分析处置是发生在仪器室内的，患者无从感知细节，采血可就不同了，患者与操作人员对坐于采血台的两端，双方直接面对，还要通过语言的沟通和肢体的配合，在互动中完成全套作业。采血人员的技术水平、服务态度、精神面貌甚至人文关怀理念，都会被患者近距离感知。患者在采血过程中本就高度紧张，容易对操作中出现的瑕疵给出更大的心理应激，因此，采血台也是医疗投诉的高发地；(4)人员聚集，采血台是和挂号处、交费处、取药处类似的为数不多的几个需要患者排队等候的地方；因此，这里医源性的细菌、病毒等感染源的密度更大；另外过长的驻留、等候时间，容易引起患者及陪伴的焦躁情绪。

在采血台处，医生与病患之间至少完成以下操作：(1)更换采血巾；(2)更换止血带；(3)绑扎静脉止血带；(4)采血部位消毒备皮；(5)观察和选定穿刺点、穿刺、回血、连通采血管；(6)每支采血管均需采后立刻充分混匀；(7)结束最后一个采血管，释放止血带；(8)放置针后贴；(9)穿刺针毁形；(10)抛弃止血带、采血巾等废弃物。

当前采血台的普遍形式为：一张矩形台面的工作桌，上面摆放采血用具等，完成采血后得到的样本集中放在收纳盒内，护士定时取走。因此，当前的需求与当前的发展情况存在较大的差距，需要对采血台进行结构上和功能上的创新。

技术实现要素：

本发明为解决公知技术中存在的技术问题而提供一种结构简单、便于搭建的用于医用采血台的机架装置，为综合采血台提供一个基本的框架结构，便于各种设施的安装和布局。

本发明为解决公知技术中存在的技术问题所采取的技术方案是：用于医用采血台的机架装置包括两侧均带有缺口、中部带有镂孔的台面，以及位于台面上方的框架；框架包括相对设置的、竖直的左侧壳体和右侧壳体，左侧壳体的底部嵌入台面左侧的缺口内并固定，右侧壳体的底部嵌入台面右侧的缺口内并固定；在左侧壳体的顶部设有两个插孔并插装有两个左侧支撑杆，在右侧壳体的顶部设有两个插孔并插装有两个右侧支撑杆，在两个左侧支撑杆与两个右侧支撑杆的顶端之间安装固定有两根横杆；在台面的左侧、左侧壳体的内侧设有耗材仓安装位，在耗材仓安装位的内侧设有止血带分配机安装位；在台面的右侧、右侧壳体的内侧设有采血管混匀仪安装位，在采血管混匀仪安装位的前方贴近操作者一侧设有穿刺针毁形器安装位；在镂孔贴近患者的一侧设有臂垫；在台面上还安装有支架。

本发明的优点和积极效果是：本发明提供了一种结构设计简单合理的用于医用采血台的机架装置，通过设置机架由下方的台面和上方的框架构成，令整个机架具有较强的稳固性，同时便于搭建制造。上述机架构成了采血台上诸多设施的基本安装框架，耗材仓、毛细管分配机、止血带分配机、采血枕、采血管混匀仪和穿刺针毁形器等设施能够便捷地向预留工位进行安装，安装后整体结构的布局合理，便于操作者(包括病患)在采血台上进行采血操作。通过设置上方的框架，为照明灯具和消毒紫外灯等设施提供了安装的支架。

优选地：左侧支撑杆可沿所在插孔升降，在左侧壳体的外壁上开设有螺纹孔，在螺纹孔内设有内端顶紧在左侧支撑杆外壁上的紧固螺钉；右侧支撑杆可沿所在插孔升降，在右侧壳体的外壁上开设有螺纹孔，在螺纹孔内设有内端顶紧在右侧支撑杆外壁上的紧固螺钉。

优选地：在左侧壳体内侧壁的顶部安装固定有并列的两个左侧收纳盒，在右侧壳体内侧壁的顶部安装固定有一个右侧收纳盒；在左侧收纳盒内铰接安装有左侧托盘，在右侧收纳盒内铰接安装有右侧托盘。

优选地：在左侧支撑杆与横杆两者相交处安装有左侧紫外灯，在右侧支撑杆与横杆两者相交处安装有右侧紫外灯。

附图说明

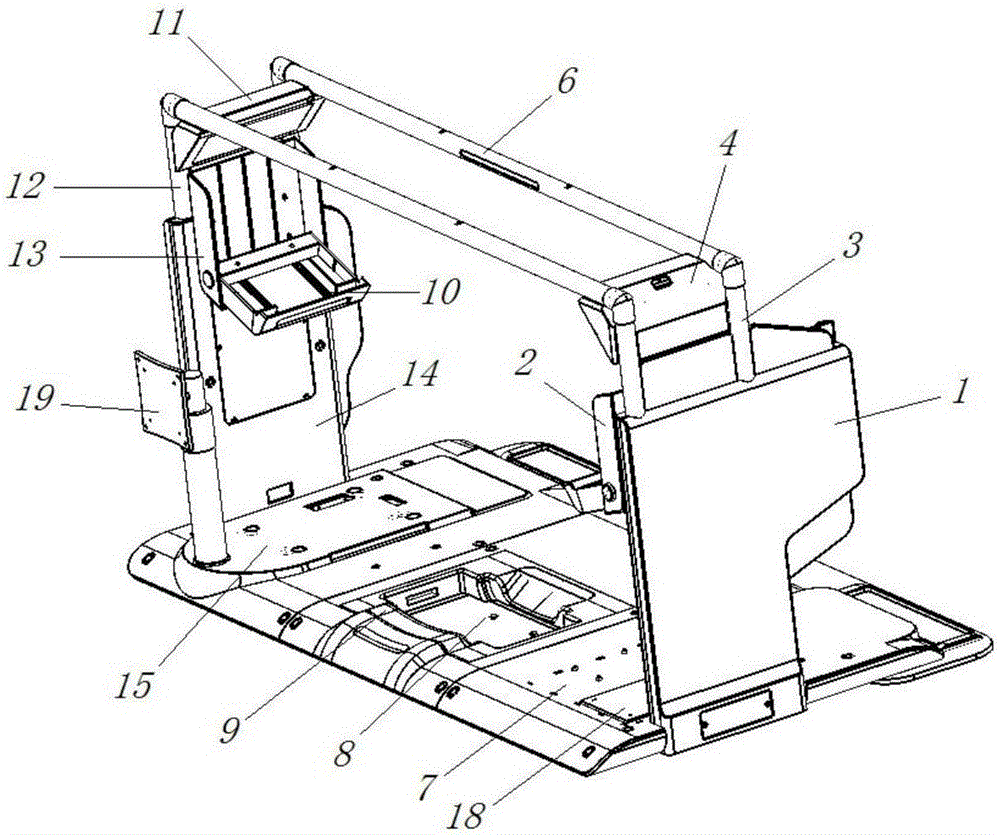

图1是本发明的结构示意图，正面视角；

图2是本发明的结构示意图，背面视角。

图中：1、左侧壳体；2、左侧收纳盒；3、左侧支撑杆；4、左侧紫外灯；5、左侧托盘；6、横杆；7、止血带分配机安装位；8、镂孔；9、臂垫；10、右侧托盘；11、右侧紫外灯；12、右侧支撑杆；13、右侧收纳盒；14、右侧壳体；15、采血管混匀仪安装位；16、穿刺针毁形器安装位；17、台面；18、耗材仓安装位；19、支架。

具体实施方式

为能进一步了解本发明的发明内容、特点及功效，兹举以下实施例详细说明如下：

请参见图1和图2，本发明的用于医用采血台的机架装置包括两侧均带有缺口、中部带有镂孔8的台面17，以及位于台面17上方的框架。

框架包括相对设置的、竖直的左侧壳体1和右侧壳体14，左侧壳体1的底部嵌入台面17左侧的缺口内并固定，右侧壳体14的底部嵌入台面17右侧的缺口内并固定；在左侧壳体1的顶部设有两个插孔并插装有两个左侧支撑杆3，在右侧壳体14的顶部设有两个插孔并插装有两个右侧支撑杆12，在两个左侧支撑杆3与两个右侧支撑杆12的顶端之间安装固定有两根横杆6。

本实施例中，左侧支撑杆3可沿所在插孔升降，在左侧壳体1的外壁上开设有螺纹孔，在螺纹孔内设有内端顶紧在左侧支撑杆3外壁上的紧固螺钉；右侧支撑杆12可沿所在插孔升降，在右侧壳体14的外壁上开设有螺纹孔，在螺纹孔内设有内端顶紧在右侧支撑杆12外壁上的紧固螺钉。

本实施例中，在左侧壳体1内侧壁的顶部安装固定有并列的两个左侧收纳盒2，在右侧壳体14内侧壁的顶部安装固定有一个右侧收纳盒13；在左侧收纳盒2内铰接安装有左侧托盘5，在右侧收纳盒13内铰接安装有右侧托盘10。在左侧托盘5内可以设置左侧采血管架，在右侧托盘10内可以设置右侧采血管架，用于存放采血管。非使用状态下，左侧托盘5连同左侧采血管架收纳进入左侧收纳盒2内，右侧托盘10连同右侧采血管架收纳进入右侧收纳盒13内。

在横杆6上可以安装照明灯具，在左侧支撑杆3与横杆6两者相交处安装有左侧紫外灯4，在右侧支撑杆12与横杆6两者相交处安装有右侧紫外灯11，两者紫外灯用于对采血台的区域进行照射消毒。

在台面17的左侧、左侧壳体1的内侧设有耗材仓安装位18，在耗材仓安装位18的内侧设有止血带分配机安装位7；这两个工位分别用于安装固定抽屉式的耗材仓，在耗材仓的外壳的顶部安装毛细管分配机，在止血带分配机安装位7上安装固定止血带分配机。

在台面17的右侧、右侧壳体14的内侧设有采血管混匀仪安装位15，在采血管混匀仪安装位15的前方贴近操作者一侧设有穿刺针毁形器安装位16。

在镂孔8贴近患者的一侧设有臂垫9，在镂孔8内可以安装带有自动更换采血巾功能的采血枕。

以上，毛细管分配机、止血带分配机、采血枕、采血管混匀仪和穿刺针毁形器均为现有设施，存在成型产品，可以在结构上进行调整后直接向本机架的预留位置进行安装。

在台面17上还安装有支架19，用于安装固定显示屏。如图中所示，支架19安装在采血管混匀仪安装位15的后方位置。显示屏可以播放对病患的提示、医院科普视频以及广告等。
