一种新型手术器械架的制作方法

本实用新型涉及医疗器械技术领域，具体涉及一种新型手术器械架。

背景技术：

临床上在给病人进行外科手术时，通常需要用到手术刀、止血钳、消毒棉、缝针等多种器械，对于目前广泛用于放置手术器械的器械架多为平板组成，稳定性差，容量小，使用过的手术器械需要放置在其他回收器械架中，占地面积大。

手术器械在手术前和手术后都需要分类存放、清点，不能有遗漏，特别是一些细小部件容易遗落被手术者体内，造成不应有的医疗事故，给患者造成额外的痛苦。

因此，提供一种手术器械架，可容纳的手术器械量大，手术器械可分别放置，使用方便，占地面积小，安全卫生。

技术实现要素：

本实用新型针对上述问题不足之处，提供一种新型手术器械架，可将手术器械按使用需求排列顺序放置，可根据使用需求调整器械架高度，节约空间，使用方便。

本实用新型的技术方案是这样实现的：

一种新型手术器械架，包括：挂槽和环杆，所述挂槽设置有挂钩和槽桶，所述挂钩用于挂在所述环杆上；所述环杆设置在平板圆槽上；所述平板圆槽可顺时针或逆时针双向转动；所述平板圆槽下方设置有支架，所述支架用于支撑平板圆槽，所述支架底部设置有脚架，所述脚架用于平稳站立。

优选的，所述平板圆槽上方设置有回收托盘。

优选的，所述挂钩设置有安全锁。

优选的，所述支架为上下段分体式结构，上段设置有圆孔，下段设置有升降定位装置。

本实用新型将手术器械分类排序放置，使用时可根据需要提前按顺序放置手术器械，且节省空间、时间，方便使用，因此可以很好的运用在手术过程中，值得推广和应用。

1、挂槽；11、槽桶；12、挂钩；13、安全锁；2、环杆；3、回收托盘；4、平板圆槽；5、支架；51、圆孔；52、升降定位装置；53、脚架

附图说明

图1为本实用新型的俯视示意图；

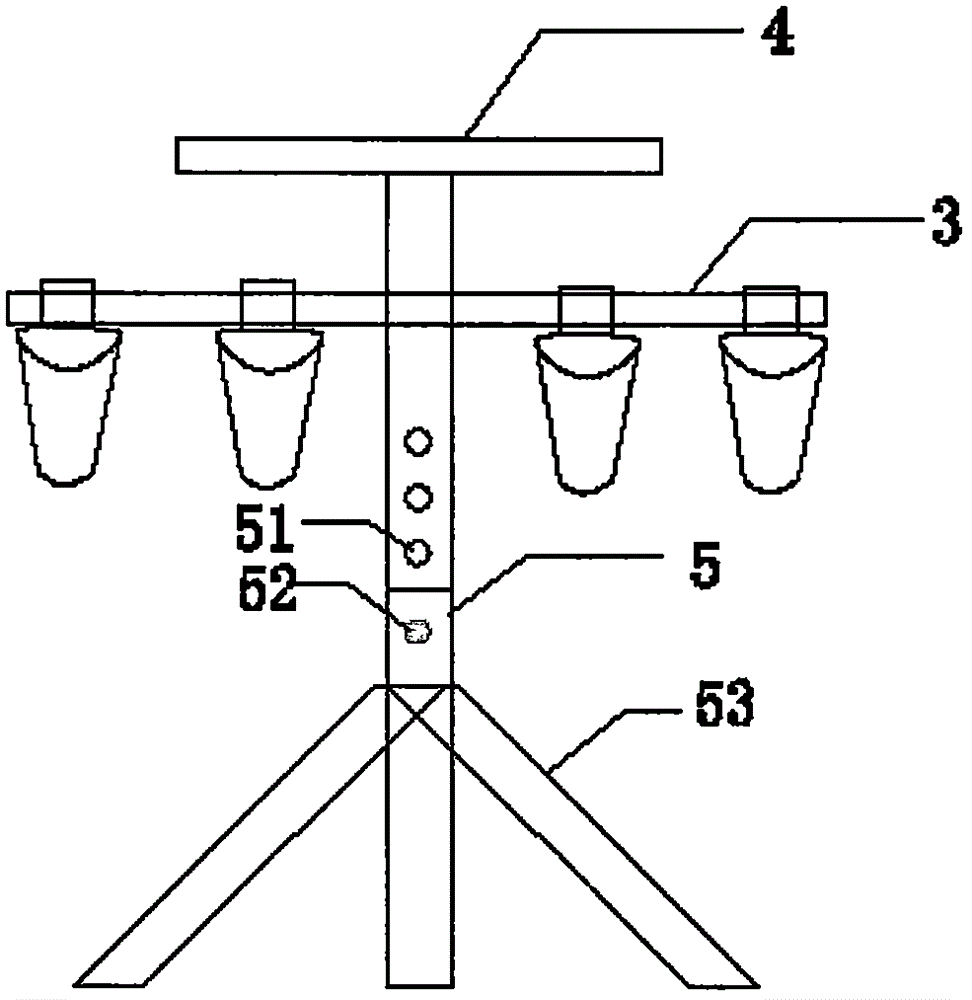

图2为本实用新型的主视示意图。

图3为图1中挂槽的结构示意图。

图中：1、挂槽；11、槽桶；12、挂钩；13、安全锁；2、环杆；3、回收托盘；4、平板圆槽；5、支架；51、圆孔；52、升降定位装置；53、脚架。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

除非另作定义，本文使用的技术术语或者科学术语应当为本实用新型所属领域内具有一般技能的人士所理解的通常意义。本实用新型专利申请说明书以及权利要求书中使用的“第一”、“第二”以及类似的词语并不表示任何顺序、数量或者重要性，而只是用来区分不同的组成部分。同样，“一个”、“一”或者“该”等类似词语也不表示数量限制，而是表示存在至少一个。“包括”或者“包含”等类似的词语意指出现该词前面的元件或者物件涵盖出现在该词后面列举的元件或者物件及其等同，而不排除其他元件或者物件。“上”、“下”、等仅用于表示相对位置关系，当被描述对象的绝对位置改变后，则该相对位置关系也可能相应地改变。“连接”不限于具体的连接形式，可以是直接连接，也可以是通过其他部件间接连接，可以是不可拆卸的连接，也可以是可拆卸的连接，可以是电气或信号连接，也可以是机械或物理连接。

如图1、图2和图3所示，一种新型手术器械架，包括挂槽1和环杆2，所述挂槽1设置有挂钩12和槽桶11，槽桶11用于放置手术器械，槽桶11的数量为若干个，可根据使用需求增加或减少，槽桶11通过挂钩12挂在所述环杆2上，使用前可将放置不同手术器械的槽桶11按使用需求排序，挂在环杆2上；所述环杆2设置在平板圆槽4上；所述平板圆槽4用于放置微小手术器械，平板圆槽4可顺时针或逆时针双向转动，可保证使用时放置了需要的手术器械的槽桶11在使用者最近的位置；所述平板圆槽4上方设置有回收托盘3，所述回收托盘3用于放置使用过的手术器械；所述平板圆槽4下方设置有支架5，所述支架5用于支撑平板圆槽4，所述支架5底部设置脚架53，所述脚架53用于平稳站立，不使用时可折叠放置，节省空间。

进一步地，所述挂槽1包括安全锁13，设置在所述挂钩12上，所述安全锁13可水平旋转，将环杆2封闭在挂钩12内，防止挂槽1脱落；

更进一步地，所述支架5为上下段分体式结构，上下段抽屉式连接，上段设置有若干圆孔51，下段设置有升降定位装置52，升降定位装置52固定在不同的圆孔51中，用来调整手术器械架的高度。

本实用新型提供一种新型手术器械架，使用者可根据使用需求提前将手术器械按顺序放置，使用时正要使用的手术器械距离自己最近，可折叠支架节省空间，有安全锁保证，可调整高低，有回收托盘，方便使用，提高效率。

以上仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
