一种带紫外线杀菌灯的女性下体冲洗器具的制作方法

本实用新型涉及清洗设备技术领域，具体为一种带紫外线杀菌灯的女性下体冲洗器具。

背景技术：

下体清洗器是妇科手术前后的阴部清洗和杀菌，妇女细菌性、霉菌性及非特异性阴道炎、宫颈炎、化脓性生殖器炎症的清洗和杀菌；对妇女外阴炎、外阴瘙痒症状有改善作用，对妇科阴道疾病和性传播性疾病有预防作用，也用于经后产后房事前后的清洗，现有的冲洗装置，灌洗压力过低，冲洗不彻底，冲洗液不能加温，保温，药液浪费多，操作不易掌握控制，消毒标准达不到临床要求，不适应门诊工作效率和卫生标准要求。

技术实现要素：

本实用新型的目的在于提供一种带紫外线杀菌灯的女性下体冲洗器具，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种带紫外线杀菌灯的女性下体冲洗器具，包括装置本体、液体箱、橡皮软棒和控制面板；所述装置本体上方设置有液体箱，且液体箱内部外侧设置有加热层，所述液体箱上端设置有温度感应器，所述液体箱底端设置有隔板，所述液体箱底端设置有水泵，且水泵通过水管与橡皮软棒连接，所述橡皮软棒右端设置有微型电子，且微型电子通过导线与紫外线杀菌灯连接，所述装置本体右侧设置有控制面板，且控制面板上侧设置有运行开关，所述控制面板上侧设置有温度设置器，且温度设置器下端安装有接收器。

优选的，所述装置本体底端设置有物料箱，且物料箱外侧设置有把手。

优选的，所述液体箱内部设置有液位计。

优选的，所述装置本体底端安装有万向轮，且万向轮与固定栓连接。

优选的，所述控制面板上侧设置有水泵调节按钮，且水泵调节按钮与水泵连接。

与现有技术相比，本实用新型的有益效果是：该设备通过液体箱内部设置有液位计，通过液位计可以直观的观察到液体箱内部液体的含量，控制面板上侧设置有水泵调节按钮，且水泵调节按钮与水泵连接，可以通过调节按钮对水泵的水速进行调节，方便冲洗，装置本体底端安装有万向轮，且万向轮与固定栓连接，通过万向轮对装置本体进行移动，并且通过固定栓进行固定，装置本体底端设置有物料箱，且物料箱外侧设置有把手，可以将使用工具放置到其中。

附图说明

图1为本实用新型的结构示意图；

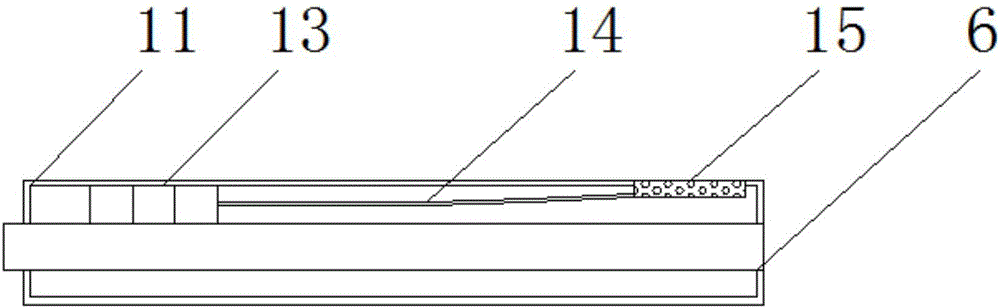

图2为本实用新型的橡皮软棒结构示意图；

图3为本实用新型的控制面板结构示意图。

图中：1-装置本体；2-液位计；3-加热层；4-液体箱；5-水泵；6-水管；7-把手；8-物料箱；9-万向轮；10-隔板；11-橡皮软棒；12-固定栓；13-微型电子；14-导线；15-紫外线杀菌灯；16-控制面板；17-水泵条调节按钮；18-温度设置器；19-运行开关；20-接收器；21-温度感应器。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1、图2和图3，本实用新型提供的一种实施例：一种带紫外线杀菌灯的女性下体冲洗器具，包括装置本体1、液体箱4、橡皮软棒11和控制面板16；装置本体1上方设置有液体箱4，且液体箱4内部外侧设置有加热层3，液体箱4上端设置有温度感应器21，液体箱4底端设置有隔板10，液体箱4底端设置有水泵5，且水泵5通过水管6与橡皮软棒11连接，橡皮软棒11右端设置有微型电子13，且微型电子13通过导线14与紫外线杀菌灯15连接，装置本体1右侧设置有控制面板16，且控制面板16上侧设置有运行开关19，控制面板16上侧设置有温度设置器18，且温度设置器18下端安装有接收器20，装置本体1底端设置有物料箱8，且物料箱8外侧设置有把手7，液体箱4内部设置有液位计2，装置本体1底端安装有万向轮9，且万向轮9与固定栓12连接，控制面板16上侧设置有水泵调节按钮17，且水泵调节按钮17与水泵5连接。

工作原理；使用时，打开控制面板16上侧的运行开关19，通过温度设置器18对液体箱4内的液体温度设置，通过加热层3进行加热，温度感应器21可以对其进行感应，液体箱4内部设置有液位计2，通过液位计2可以直观的观察到液体箱4内部液体的含量，控制面板16上侧设置有水泵调节按钮17，且水泵调节按钮17与水泵5连接，可以通过水泵调节按钮17对水泵5的水速进行调节，装置本体1底端安装有万向轮9，且万向轮9与固定栓12连接，通过万向轮9对装置本体1进行移动，并且通过固定栓12进行固定，装置本体1底端设置有物料箱8，且物料箱8外侧设置有把手7，橡皮软棒11上侧设置有紫外线杀菌灯15，在冲洗时可以对其进行杀菌。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
