一种医疗用护理吊桥的制作方法

本实用新型属于医疗用具技术领域，具体涉及一种医疗用护理吊桥。

背景技术：

在医院的住院部里，需要经常对病床上的病人进行治疗和各项生理指标的监测，有时将点滴挂在临时设置的吊杆上，将呼吸机、心电图仪等设备放在柜子上，这样不仅显得杂乱不堪、放置不合理，而且不利于医护人员的操作；因此，提供一种结构合理、使用方便、便于操作、提高效率的医疗用护理吊桥是非常有必要的。

技术实现要素：

本实用新型的目的是为了克服现有技术的不足，而提供一种结构合理、使用方便、便于操作、提高效率的医疗用护理吊桥。

本实用新型的目的是这样实现的：一种医疗用护理吊桥，它包括悬吊杆，所述的悬吊杆的下侧设置有横梁，所述的横梁内部设置有滑轨，所述的滑轨上侧设置有移动小车，所述的移动小车包括车轮和车架，所述的车架中部下侧设置有连接板，所述的连接板的下侧设置有吊臂，所述的吊臂的下侧设置有摇臂，所述的摇臂通过连接杆连接有护理台，所述的滑轨的截面为长方体，所述的车轮的数量为4个，所述的连接板为矩形连接板，所述的吊臂为圆柱体吊臂。

本实用新型的有益效果：本实用新型采用移动小车，在实际应用中，可以手动操作，也可以采用电动机驱动，来使得移动小车发生位移，从而使得护理台的移动非常方便，采用摇臂，摇臂可以相对于吊臂进行360度旋转，使得护理台可以移动到最合适的位置，方便对病人治疗或监测时，各种设备的摆放；本实用新型具有结构合理、使用方便、便于操作、提高效率的优点。

附图说明

图1是本实用新型一种医疗用护理吊桥的结构示意图。

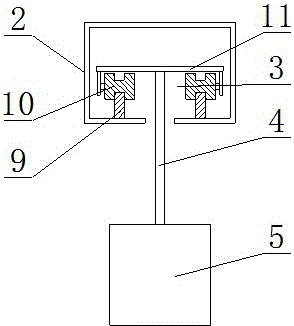

图2是本实用新型一种医疗用护理吊桥的局部结构示意图。

图中：1、悬吊杆 2、横梁 3、移动小车 4、连接板 5、吊臂 6、摇臂 7、连接杆 8、护理台 9、滑轨 10、车轮 11、车架。

具体实施方式

下面结合附图对本实用新型做进一步的说明。

实施例1

如图1-2所示，一种医疗用护理吊桥，它包括悬吊杆1，所述的悬吊杆1的下侧设置有横梁2，所述的横梁2内部设置有滑轨9，所述的滑轨9上侧设置有移动小车3，所述的移动小车3包括车轮10和车架11，所述的车架11中部下侧设置有连接板4，所述的连接板4的下侧设置有吊臂5，所述的吊臂5的下侧设置有摇臂6，所述的摇臂6通过连接杆7连接有护理台8，所述的滑轨9的截面为长方体，所述的车轮10的数量为4个，所述的连接板4为矩形连接板，所述的吊臂5为圆柱体吊臂。

本实用新型采用移动小车，在实际应用中，可以手动操作，也可以采用电动机驱动，来使得移动小车发生位移，从而使得护理台的移动非常方便，采用摇臂，摇臂可以相对于吊臂进行360度旋转，使得护理台可以移动到最合适的位置，方便对病人治疗或监测时，各种设备的摆放；本实用新型具有结构合理、使用方便、便于操作、提高效率的优点。
