一种气管插管固定架的制作方法

本实用新型属于医疗器械辅助技术领域，具体涉及一种气管插管固定架。

背景技术：

在医疗手术过程中，经常需要将患者的气管切开进行气管插管，然后再将氧气管插入到气管插管中给患者输送氧气来维持患者的呼吸，然而对气管切开的患者来说往往吸痰与吸氧同时进行，在吸痰过程中氧气管稍不注意就会脱落，护理人员试着用胶布固定，但由于没有支撑，细小的氧气管很容易压扁而影响正常的气体交换，给医护人员的工作增加了难度，对此，开发一种结构简单、使用方便、运行成本低、固定效果好的气管插管固定架具有十分重要的意义。

技术实现要素：

本实用新型的目的是为了克服现有技术的不足，而提供一种结构简单、使用方便、运行成本低、固定效果好的气管插管固定架。

本实用新型的目的是这样实现的：一种气管插管固定架，它包括床夹，所述的床夹的下侧面上设置有电磁吸盘，床夹的上部通过螺纹连接有固定夹，所述的固定架的下部通过轴承连接有固定板，所述的固定板的下侧面上设置有防滑凸起，床夹的右侧面上设置有无线定位装置和弹性支架，所述的弹性支架的上端连接有气管固定夹。

所述的固定夹是由旋转手柄和螺纹杆组成。

所述的无线定位装置设置在床夹右侧面的中部。

所述的弹性支架设置在床夹右侧面的上部。

所述的电磁吸盘设置有手动开关。

本实用新型的有益效果：本实用新型在使用时，利用固定夹或电磁吸盘将床夹固定在床上，这种固定方式结构简单、使用方便，这两种固定方式增大了本实用新型的使用范围，固定板的设置是为了方便床夹加紧床，防滑凸起的设置是为了防止床夹滑动，无线定位装置的设置是为了防止本实用新型的丢失，弹性支架的设置是为了方便固定氧气管的方位，使氧气管在使用时不受空间方位的限制，气管固定夹的设置是为了固定加紧氧气管，本实用新型具有结构简单、使用方便、运行成本低、固定效果好的优点。

附图说明

图1为本实用新型一种气管插管固定架的结构示意图。

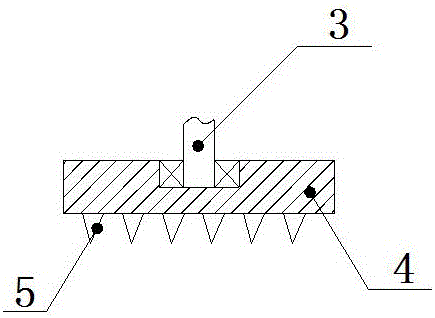

图2为本实用新型一种气管插管固定架的局部截面图。

图中：1、床夹 2、电磁吸盘 3、固定夹 4、固定板 5、防滑凸起 6、无线定位装置 7、弹性支架 8、气管固定夹。

具体实施方式

下面结合附图对本实用新型做进一步的说明。

实施例1

如图1和图2所示，一种气管插管固定架，它包括床夹1，所述的床夹1的下侧面上设置有电磁吸盘2，床夹1的上部通过螺纹连接有固定夹3，所述的固定架3的下部通过轴承连接有固定板4，所述的固定板4的下侧面上设置有防滑凸起5，床夹1的右侧面上设置有无线定位装置6和弹性支架7，所述的弹性支架7的上端连接有气管固定夹8。

本实用新型在使用时，利用固定夹或电磁吸盘将床夹固定在床上，这种固定方式结构简单、使用方便，这两种固定方式增大了本实用新型的使用范围，固定板的设置是为了方便床夹加紧床，防滑凸起的设置是为了防止床夹滑动，无线定位装置的设置是为了防止本实用新型的丢失，弹性支架的设置是为了方便固定氧气管的方位，使氧气管在使用时不受空间方位的限制，气管固定夹的设置是为了固定加紧氧气管，本实用新型具有结构简单、使用方便、运行成本低、固定效果好的优点。

实施例2

如图1和图2所示，一种气管插管固定架，它包括床夹1，所述的床夹1的下侧面上设置有电磁吸盘2，床夹1的上部通过螺纹连接有固定夹3，所述的固定架3的下部通过轴承连接有固定板4，所述的固定板4的下侧面上设置有防滑凸起5，床夹1的右侧面上设置有无线定位装置6和弹性支架7，所述的弹性支架7的上端连接有气管固定夹8，所述的固定夹3是由旋转手柄和螺纹杆组成，所述的无线定位装置6设置在床夹1右侧面的中部，所述的弹性支架7设置在床夹1右侧面的上部，所述的电磁吸盘2设置有手动开关。

本实用新型在使用时，利用固定夹或电磁吸盘将床夹固定在床上，这种固定方式结构简单、使用方便，这两种固定方式增大了本实用新型的使用范围，固定板的设置是为了方便床夹加紧床，防滑凸起的设置是为了防止床夹滑动，无线定位装置的设置是为了防止本实用新型的丢失，弹性支架的设置是为了方便固定氧气管的方位，使氧气管在使用时不受空间方位的限制，气管固定夹的设置是为了固定加紧氧气管，本实用新型具有结构简单、使用方便、运行成本低、固定效果好的优点。
