一种新型手形按摩仪的制作方法

本实用新型涉及按摩器材设备技术领域，尤其是涉及一种新型手形按摩仪。

背景技术：

在现有手持式按摩仪中，手柄部分的构造不太合理，基本上都是直柄式，粗细不一，之所以手持式按摩器的手柄做成直柄(大、或小)，是为了在生产制造时节省时间和成本，任何塑胶产品在工业制造的第一步就是开模具，手柄做成直柄，直接影响到模具的难易程度，很显然，做成直柄，更有利于快速地完成制造，可以节省更多的时间，给直柄式按摩仪给人的实际体验就是手握感不强，还影响产品的整体美观性，手持式按摩仪基本上都不直接接触人体肌肤，从而影响按摩仪的按摩和体验效果。

技术实现要素：

本实用新型要解决的问题是提供一种结构简单、设计合理、使用更舒适、工艺简单和使用寿命更长的新型手形按摩仪。

为解决上述技术问题，本实用新型采用的技术方案是：一种新型手形按摩仪，包括有包胶部分以及与所述包胶部分连接的弧柄，所述包胶部分包括有包胶前层和包胶后层，所述包胶前层的表面上设置有若干个球面凸起和椭圆形凸起，所述包胶后层的背面设置有电机安装座，所述电机安装座内设置有电机，所述电机安装座的四周设置有卡扣，所述弧柄上设置有安装孔和控制区域，安装时所述电机安装座放置在所述安装孔内，所述弧柄内设置有线路板和锂电池。

优选地，上述的一种新型手形按摩仪，其中所述球面凸起的数量为五个。

优选地，上述的一种新型手形按摩仪，其中所述椭圆形凸起的数量为一个。

优选地，上述的一种新型手形按摩仪，其中所述电机通过电机固定扣进行紧固。

优选地，上述的一种新型手形按摩仪，其中所述包胶部分与所述弧柄通过所述卡扣连接。

优选地，上述的一种新型手形按摩仪，其中所述控制区域内设置有开关按钮和挡位按钮。

优选地，上述的一种新型手形按摩仪，其中所述弧柄的一侧设置有充电口。

优选地，上述的一种新型手形按摩仪，其中所述控制区域的周围设置有装饰圈。

本实用新型具有的优点和有益效果是：包胶部分包括有包胶前层和包胶后层，包胶前层的表面上设置有若干个球面凸起和椭圆形凸起，包胶后层的背面设置有电机安装座，电机安装座内设置有电机，电机安装座的四周设置有卡扣，弧柄上设置有安装孔和控制区域，安装时电机安装座放置在安装孔内，弧柄内设置有线路板和锂电池，整体结构简单，设计合理，设计凸显出了“手”的形意，弧柄的设计也独具一格，给人以舒适的手感体验，即达到了美的效果，又富含实用性，电机具有强振感、低电流、高寿命的优点，线路板通过升压来控制，而锂电池具有高容量，使得产品更加稳定，使用寿命更长。

附图说明

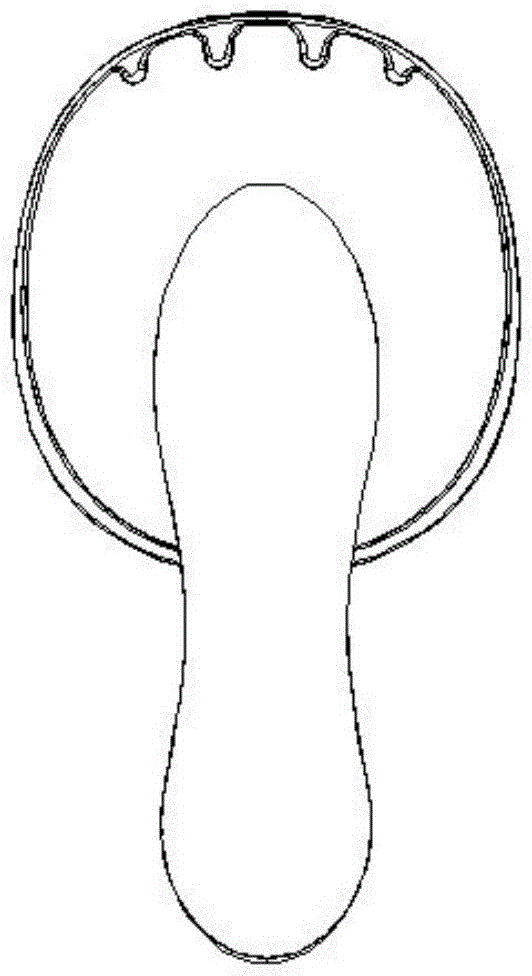

图1是本实用新型的主视图；

图2是本实用新型的后视图；

图3是本实用新型的立体图；

图4是本实用新型中包胶部分的结构示意图；

图5是本实用新型中弧柄的结构示意图。

图中：1、包胶部分 2、弧柄 3、球面凸起

4、椭圆形凸起 5、开关按钮 6、控制区域

7、挡位按钮 8、包胶前层 9、包胶后层

10、充电口 11、安装孔 12、电机安装座

13、电机 14、电机固定扣 15、卡扣

16、装饰圈

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

如图1、图2、图3、图4和图5所示，一种新型手形按摩仪，包括有包胶部分1以及与包胶部分1连接的弧柄2，包胶部分1包括有包胶前层8和包胶后层9，包胶前层8的表面上设置有五个球面凸起3和一个椭圆形凸起3，包胶后层9的背面设置有电机安装座12，电机安装座12内设置有电机13，电机13通过电机固定扣14进行紧固，电机安装座12的四周设置有卡扣15，包胶部分1与弧柄2通过卡扣15连接，弧柄2上设置有安装孔11和控制区域6，安装时电机安装座12放置在安装孔11内，控制区域6的周围设置有装饰圈16，控制区域6内设置有开关按钮5和挡位按钮7，弧柄2内设置有线路板(图中未示出)和锂电池(图中未示出)，弧柄2的一侧设置有充电口10。整体结构简单，设计合理，设计凸显出了“手”的形意，弧柄的设计也独具一格，给人以舒适的手感体验，即达到了美的效果，又富含实用性，电机13具有强振感、低电流、高寿命的优点，线路板通过升压来控制，而锂电池具有高容量，使得产品更加稳定，使用寿命更长。

以上对本实用新型的一个实施例进行了详细说明，但所述内容仅为本实用新型的较佳实施例，不能被认为用于限定本实用新型的实施范围。凡依本实用新型申请范围所作的均等变化与改进等，均应仍归属于本实用新型的专利涵盖范围之内。
