腭裂手术用侧拉钩及开口器的制作方法

本实用新型涉及医疗器械领域，尤其是涉及一种腭裂手术用侧拉钩及开口器。

背景技术：

在进行腭裂手术时，由于患者张口的幅度较大，保持口腔张开状态的时间相对较长，为了保证手术正常顺利进行，医护人员需要使用专用的器械协助支撑患者的口角组织以保持张开状态，因此，用于横向扩大口腔的侧拉钩是常用工具之一。侧拉钩通常与压舌板、框架等部件组装成开口器装置，用于腭裂手术，以扩大手术视野。但是，现有技术中的侧拉钩是扁平板状(如图1-2所示的侧拉钩10a)，这样的结构对患者的口角唇部组织欠缺保护，往往在腭裂手术完毕后，患者的口角出现裂口现象，造成不必要的伤害；另外，在手术中缝合伤口时，扁平板状的侧拉钩较容易卡线，不利于手术缝线操作，也造成缝线对口角软组织的二次伤害。

技术实现要素：

本实用新型要解决的技术问题是提供一种腭裂手术用侧拉钩及开口器，具有使用简单、能更好地保护口角唇部的特点。

为了解决上述技术问题，本实用新型提供一种腭裂手术用侧拉钩，包括C型侧拉钩件和拉杆，所述C型侧拉钩件的外形是与患者口角组织轮廓适配的C型侧拉钩件，所述C型侧拉钩件沿C状弧形中心方向的截面设置凹槽， 所述凹槽是能适配地包裹口角部位唇部的C型凹槽状；所述拉杆的一端相平行地连接于C型侧拉钩件的凹槽的上侧面上，所述拉杆的另一端设置方便使用者拉动的拉钩。

作为优选方式，所述C型侧拉钩件的外形C状弧度范围是π/3～2π/3。

作为优选方式，所述C型侧拉钩件的外形长度范围是2.0cm～3.0cm。

作为优选方式，所述C型侧拉钩件的外形宽度范围是3.0cm～5.0cm。

作为优选方式，所述C型侧拉钩件的外形高度范围是0.8cm～1.5cm。

作为优选方式，所述C型侧拉钩件的凹槽的弧度范围是π/2～π。

作为优选方式，所述C型侧拉钩件的凹槽的宽度范围是0.5cm～1.0cm。

作为优选方式，采用可耐高温杀菌的不锈钢材质。

本实用新型提供一种带有腭裂手术用侧拉钩的开口器，还包括固定有压舌板的框架，由所述C型侧拉钩件与拉杆构成的侧拉钩固定在所述框架上。

作为优选方式，所述侧拉钩以C型侧拉钩件朝向框架内部的方式可拆装地固定在框架的一个侧边上；所述压舌板固定在框架的下侧边上；所述框架的下侧边固定有方便使用者手握的手柄。

本实用新型涉及一种腭裂手术用侧拉钩，与现有设计扁平状板状侧拉钩相比，其优点在于：首先，C型侧拉钩的外形是与患者口角唇部形状相适配的C型弧状，可以更好地与患者口角组织贴合，以增大手术视野；C型侧拉钩的截面设置成与口角部位唇部形状适配的C型凹槽，使凹槽将口角唇部包覆其内，使其与口角唇部的接触面积更大，使口角组织受力均匀，减小唇部所受压强，从而使口角不易被拉裂，更好地保护唇部；其次，带有C型凹槽的C型侧拉钩更彻底地包裹口角唇部，防止缝线打结时缝线对口角组织的切 割损伤以及避免了卡线现象；再者，手术前，可以预先在包唇状拉钩的内侧均匀涂抹具有润滑作用的油膏，达到更好的润滑效果，保护患者口角唇部。

进一步地，本实用新型侧拉钩用于开口器一同使用，提高医护人工作效率。采用可耐高温杀菌的不锈钢材质或其它材质，使用前后进行高温消毒，避免患者交叉感染。

附图说明

图1为现有技术腭裂手术用开口器示意图。

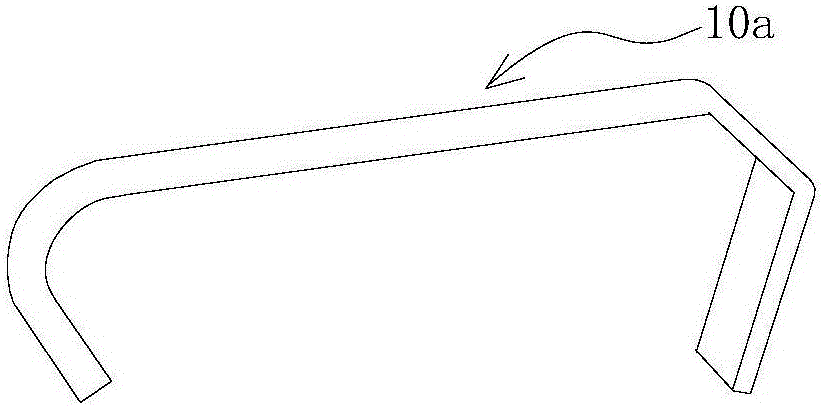

图2为本现有设计侧拉钩立体图。

图3为本实用新型腭裂手术用侧拉钩立体图。

图4为本实用新型腭裂手术用侧拉钩俯视图。

图5为本实用新型腭裂手术用侧拉钩侧视图。

图6为本带有腭裂手术用侧拉钩的开口器示意图。

图7为本实用新型本开口器的侧拉钩与框架连接示意图。

附图标记如下：

10-侧拉钩、11-C型侧拉钩件、111-凹槽、12-拉杆、121-拉钩、20-框架、30-压舌板。

具体实施方式

本实用新型用于医疗器械领域，尤其是涉及一种腭裂手术用侧拉钩，如图3-5所示，本实用新型腭裂手术用侧拉钩包括C型侧拉钩件11和拉杆12，拉杆12的端部固定在C型侧拉钩件11凹槽111的上侧面；本实用新型腭裂 手术用侧拉钩采用可耐高温杀菌的不锈钢材质或其他材质，使用前进行反复高温杀菌。

本实用新型腭裂手术用侧拉钩包括C型侧拉钩件11和拉杆12，C型侧拉钩件11的外形是与患者口角组织轮廓适配的C型，以使患者使用时，C型侧拉钩件11的外形更好地适配口角部位组织的轮廓，避免使患者感觉到不适、甚至对口角造成伤害的现象，并且能增大手术视野，优选方式是C型侧拉钩件11的外形C状弧度范围是π/3～2π/3，C型侧拉钩件11的外形长度范围是2.0cm～3.0cm，C型侧拉钩件11的外形宽度范围是3.0cm～5.0cm，C型侧拉钩件11的外形高度范围是0.8cm～1.5cm。C型侧拉钩件11沿C状弧形中心方向的截面设置凹槽111，凹槽111是能适配地包裹口角部位唇部的C型凹槽状，可以使C型侧拉钩移至患者口角部位后，C型凹槽111可将患者口角部位唇部包覆其内，使其与口角唇部的接触面积更大，减小唇部所受压强，从而使口角不易被拉裂，更好地保护唇部，优选方式是，C型侧拉钩件11的凹槽111的弧度范围是π/2～π，C型侧拉钩件11的凹槽111的宽度范围是0.5cm～1.0cm；带有C型凹槽的C型侧拉钩更彻底地包裹口角唇部，防止缝线打结时缝线对口角组织的切割损伤，以及避免了卡线现象。

本实用新型腭裂手术用侧拉钩可以单独使用，也可用于开口器构件使用，如图6所示，由C型侧拉钩件11和拉杆12构成的拉侧钩10和压舌板30固定在框架20上，优选方式是，侧拉钩10以C型侧拉钩件11朝向框架内部的方式可拆装、可移动地固定在框架20的一个侧边21上，优选方式是可以通过一个连接件固定，此连接件为现有技术，如图7所示，连接件分为可拆装的底座和上盖，框架20的一个侧边上卡置在连接件底座的凹槽里，侧拉钩10卡置在连接件上盖的凹槽里，然后将上盖与底座对齐后旋紧固定； 侧拉钩10可以在连接件内前后移动以调节合适的位置；压舌板30固定在框架20的下侧边22上；在框架20的下侧边固定有方便使用者手握的手柄；使用时，医护人员手握框架20下侧边下方的手柄，将框架20移至患者口部位置，压舌板30压置于患者舌头上，C型侧拉钩件11移至患者一侧口角，使凹槽111包裹患者的唇部，医护人员拉动拉杆12上的拉钩121，拉至合适位置后固定，使患者的口腔暴露范围满足手术视野要求后，固定侧拉钩10，即可进行后续手术。
