气管插管组件的制作方法

本实用新型涉及医疗器械技术领域，尤其涉及一种用于医疗抢救的气管插管组件。

背景技术：

在临床医疗抢救工作中，医护工作者首选气管插管术为患者保证生命支持，从而会使用一次性气管插管，而且在气管插管后需在一次性气管插管旁侧放入牙垫用于防止牙齿的咬合对气管插管的损伤，防止破损漏气影响抢救治疗效果。但是，牙垫材质硬，尺寸长，长时间使用牙垫门齿以外部分会将嘴唇硌伤，内部会造成上颚和舌部的硌伤，给患者带来二次伤害。其次在日常管理中需要对多种抢救用物进行准备及查检，增设工作量。

技术实现要素：

本实用新型的目的就是为了解决上述问题，提供一种气管插管组件，其结构简单，使用方便，集牙垫和气管插管与一体，减少了日常管理中需对多种抢救用物进行准备及查检的工作量，提高工作效率，防止患者手术中牙齿咬住气管插管、造成气管插管的损坏，确保插管手术顺利进行。

为实现本实用新型的上述目的，本实用新型提供一种气管插管组件，其包括气管插管，此外，还包括：套装于气管插管外的牙垫；与牙垫连接且用于将牙垫固定于气管插管的呼吸口上端的固定件；其中，所述固定件为其一端与所述牙垫固定连接的胶带或绑带。

其中，所述牙垫包括：套装在所述气管插管外的本体；与本体外壁连接且朝外凸出的垫台，用于撑开患者的上颌和下颌。

其中，所述本体包括牙垫上段和牙垫下段，所述垫台位于牙垫上段和牙垫下段的连接处。

优选的，所述本体的牙垫上段为其外壁具有轴向缺口的筒体。

其中，所述固定件的一端固定在所述本体的牙垫下段。

其中，所述牙垫由弹性材料制成。

优选的，所述牙垫由硅胶或橡胶制成。

与现有技术相比，本实用新型实施例的气管插管组件具有如下优点：

1、本实施例的气管插管组件，将牙垫直接组装在气管插管外部，避免现有技术的插管手术时、现场套装牙垫而浪费时间和人力情况的发生，也减少了日常管理中需对多种抢救用物进行准备及查检的工作量，提高工作效率；

2、本实施例的气管插管组件，牙垫具有垫台，使用时，垫台放置在患者口内，通过垫台可以撑开患者的上颌和下颌，防止患者上颌和下颌闭合而使牙齿咬住气管插管、造成气管损管损坏，确保插管手术顺利进行；

3、本实施例的气管插管组件，在牙垫上固定一个固定件，从而在使用气管插管组件时，将牙垫移动到气管插管的合适位置后(将牙垫垫在患者牙齿的合适位置)，直接利用固定件就可将牙垫固定在气管插管上，使用更加方便，且牙垫会始终固定在气管插管的该合适位置处，因此可以有效防止患者咬住气管插管而对气管插管造成的损害，利于插管手术的顺利进行。

下面结合附图对本实用新型实施例进行详细说明。

附图说明

图1是本实用新型气管插管组件的结构示意图；

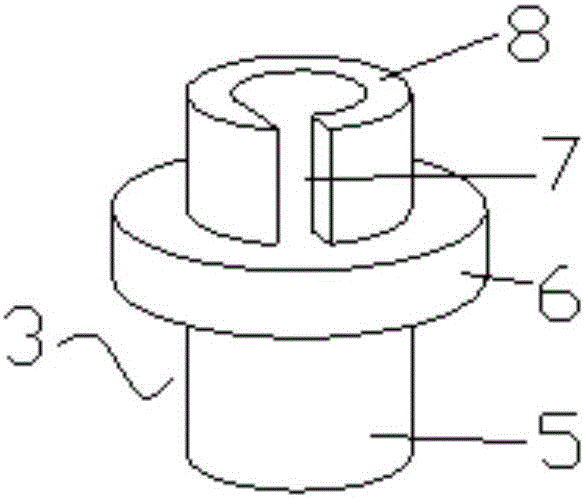

图2是本实用新型气管插管组件中牙垫的第一种结构示意图；

图3是本实用新型气管插管组件中牙垫的第二种结构示意图。

具体实施方式

如图1所示，为本实用新型实施例的气管插管组件的结构示意图(牙垫采用第一种结构)，由图可知，本实施例的气管插管组件包括气管插管1，此外，还包括：套装于气管插管1外的牙垫3；与牙垫3连接且用于将牙垫3固定于气管插管1的呼吸口上端4的固定件2；其中，固定件2为其一端与牙垫3固定连接的胶带或绑带，未使用插管组件时，将固定件2缠绕在牙垫3上，使用时，利用固定件2从牙垫3上解除缠绕的部分将牙垫3和气管插管1固定在一起，使得牙垫3不会相对气管插管1移动。

本实施例的气管插管组件，在气管插管外部直接套装牙垫3，避免现有技术的插管手术时、现场套装牙垫而浪费时间和人力情况的发生，也减少了日常管理中需对多种抢救用物进行准备及查检的工作量，提高工作效率；而在牙垫3上固定一个固定件，从而在使用气管插管组件时，将牙垫3移动到气管插管1的合适位置后(将牙垫垫在患者牙齿的合适位置)，直接利用固定件就可将牙垫固定在气管插管上，使用更加方便，且牙垫3会始终固定在气管插管的该合适位置处，因此可以有效防止患者咬住气管插管而对气管插管造成的损害，利于插管手术的顺利进行。

具体的，本实施例的牙垫3可以采用如图2所示的第一种结构，其包括：套装在气管插管1外的本体；与本体外壁连接且朝外凸出的垫台6，优选的，垫台6呈圆环形。使用时，垫台6放置在患者口内，通过垫台6可以撑开患者的上颌和下颌，防止患者上颌和下颌闭合而使牙齿咬住气管插管。

其中，如图2所示，牙垫3的第一种结构的本体包括牙垫上段8和牙垫下段5，垫台6位于牙垫上段8和牙垫下段5的连接处。在牙垫上段8、垫台6、牙垫下段5的中心设有相连通的通孔，以便于气管插管穿设在牙垫上。

优选的，本体的牙垫上段8为筒体，且筒体的外壁设置有沿其轴向延伸的缺口7，本体的牙垫下段5也为筒体。设计时，将固定件2的一端固定在本体的牙垫下段5上，以便于将牙垫3固定在气管插管上。

或者，本实施例的牙垫3还可以采用如图3所示的第二种结构，其也包括套装在气管插管1外的本体和与本体外壁连接且朝外凸出的垫台6。与第一种结构不同的是，第二种结构本体的牙垫下段9为呈U形的片状体，牙垫上段11为筒体，在筒体外壁也设置沿其轴向延伸的缺口11，筒体的顶端呈楔形，且筒体的中心孔与垫台6的中心孔相连通。组装时，将气管插管从片状体的一侧穿设在牙垫3上，并在牙垫下段9设置固定件2。

当然，本实施例的牙垫3也可以采用现有技术的牙垫的结构，在此不对其结构进行描述。

其中，本实施例的牙垫3由弹性材料制成，优选的，牙垫3由硅胶或橡胶制成，从而防止牙垫3过硬硌伤患者口腔或嘴唇。

综上，本实施例的气管插管组件具有如下优点：

1、本实施例的气管插管组件，将牙垫直接组装在气管插管外部，避免现有技术的插管手术时、现场套装牙垫而浪费时间和人力情况的发生，也减少了日常管理中需对多种抢救用物进行准备及查检的工作量，提高工作效率；

2、本实施例的气管插管组件，牙垫具有垫台，使用时，垫台6放置在患者口内，通过垫台可以撑开患者的上颌和下颌，防止患者上颌和下颌闭合而使牙齿咬住气管插管、造成气管损管损坏，确保插管手术顺利进行；

3、本实施例的气管插管组件，在牙垫上固定一个固定件，从而在使用气管插管组件时，将牙垫移动到气管插管的合适位置后(将牙垫垫在患者牙齿的合适位置)，直接利用固定件就可将牙垫固定在气管插管上，使用更加方便，且牙垫会始终固定在气管插管的该合适位置处，因此可以有效防止患者咬住气管插管而对气管插管造成的损坏，利于插管手术的顺利进行。

尽管上文对本实用新型实施例作了详细说明，但本实用新型实施例不限于此，本技术领域的技术人员可以根据本实用新型实施例的原理进行修改，因此，凡按照本实用新型实施例的原理进行的各种修改都应当理解为落入本实用新型实施例的保护范围。
