嵌入式腹腔双套管的制作方法

本实用新型属于医疗辅助设备，涉及一种嵌入式腹腔双套管。

背景技术：

腹腔负压持续吸引双套管是腹腔引流的更有效的引流措施。腹腔双套管使用时段：第一：手术时，腹腔内污染严重，无法一期冲洗干净；第二：手术时，对吻合口或残端，包括十二指肠或胰腺残端等不满意，对术后出现漏的可能的预防处理办法；第三：术后出现腹腔感染，或吻合口漏、胰漏等各种漏时的更换引流管。现有技术存在的主要缺陷和不足有：腹腔引流是腹部大手术后常规放置的引流装置。常见的是橡胶或硅胶的单管引流装置，方便放置，方便拔除。但对术中创面或吻合口不满意或担心术后腹腔会出现漏的情况时，就会预放置双套管装置，防治术后出现腹腔漏的情况。但目前已有的双套管并不能尽量完美的达到使用方便，操作简单，作用全面等的要求，制作过程繁琐，结构复杂，又笨重，不方便使用。长度不能随意裁剪，或裁剪后不能使用的缺点。现有双套管结构：有一套管，顶端是盲端，内放置两小管，一根进水，一根吸引管；两根都不固定。小管根部靠近套管根部穿出固定；另一根自套管根部穿出，可拆装。不能很好适应术后病房使用，仅仅可部分应用于术中。容易堵管，对腹腔感染较稠厚的无法达到冲洗引流干净的目的。不易清洗污垢。

临床主要需求是：1、能持续负压吸引，进水、进气、出水通畅，不堵塞；2、支撑管长度可随意裁剪，特别是术后出现腹腔感染或各种漏等情况出现时；常常是纯手工打造，最实用。3、双套管应可随时可取出清洗，比如有时候肠漏时污染严重，管壁污垢较多，容易堵管时。

技术实现要素：

本发明的目的是提供一种嵌入式腹腔双套管，由1个双套管A、1个吸引管B、1个进水管C组成，双套管A头端开口，尾端是盲端，双套管A为一管两腔，分别为第一腔A1和第二腔A2，第一腔A1为流出通道，用于放置吸引管B，吸引管B管壁与第一腔A1管壁之间有空间，让空气自由进入，第二腔A2内放置进水管C，进水管C管壁与第二腔A2管壁紧密贴附，在第一腔A1距尾端15cm处的管壁设有椭圆形侧孔D,侧孔直径在5-10mm，均匀分布，当进水管C的水溢出双套管A外侧时，通过侧孔进入第一腔A1的管腔，被吸引管B管吸走，侧孔设置使得更方便手术区域周围的积液或积脓进入，并被吸走。吸引管B和进水管C顶端均设有封口盖(图中未示出)，防止掉落。当需要较短双套管A时，通过开口处剪短双套管A，引流管B和进水管C不需要被裁剪掉。双套管材料选用硅胶类材料，具有适当硬度。

本实用新型双套管设计合理，术中既可以代替普通引流管用，也可以术后更换普通引流管时用；可拆可装，自由裁剪，长度随意；将原来的纯手工制作的双套管整合为一体，粗细合适，方便更换普通引流管；软硬适当，术中用做腹腔管，术后作为套管；实用性大，容易清洗污垢。对患者的创伤小，无菌效果更强。

说明书附图

图1是本实用新型结构示意图。

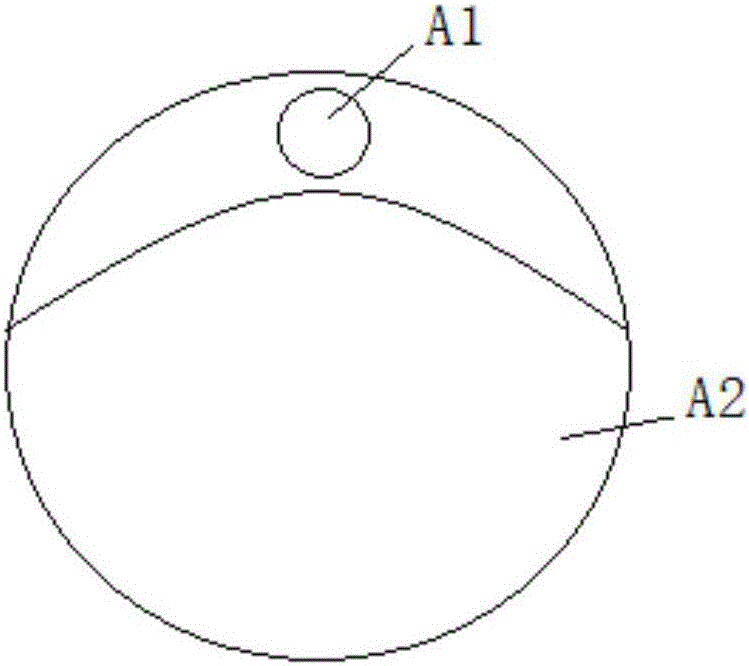

图2是A管截面图。

具体实施方式

本实用新型结合附图和实施例作进一步的说明。

实施例1

参见图1、图2，本发明提供一种嵌入式腹腔双套管，由1个双套管A及配套的1个吸引管B，1个进水管C组成，双套管A头端开口，尾端是盲端，双套管A为一管两腔，分别为第一腔A1和第二腔A2，第二腔A2周围为实体结构。第一腔A1为流出通道，用于放置吸引管B，吸引管B管壁与第一腔A1管壁之间有空间，让空气自由进入，第二腔A2内放置进水管C，进水管C管壁与第二腔A2管壁紧密贴附，在第一腔A1距尾端15cm处的管壁设有椭圆形侧孔D,侧孔直径在5-10mm，均匀分布，当进水管C的水溢出双套管A外侧时，通过侧孔进入第一腔A1的管腔，被吸引管B管吸走，侧孔设计使得更方便手术区域周围的积液或积脓进入，并被吸走。吸引管B和进水管C顶端均设有封口盖(图中未示出)，防止掉落。当需要较短双套管A时，通过开口处剪短双套管A，引流管B和进水管C不需要被裁剪掉。双套管材料选用硅胶类材料，具有适当硬度。

第二腔A2周围为实体结构。

实施例2

本实用新型双套管主要是用于两种情况：

一是术中放置：当腹腔大手术时，胃肠、肠肠、胆肠、胰肠等吻合口或十二指肠残端或胰尾创面不甚满意，或腹腔化脓性弥漫性腹膜炎，经处理后仍不能彻底清除，术中腹部建立引流切口后放置。

二是术后放置：如术后出现局部漏，如吻合口漏，胰漏、胆漏等情况或局部感染积脓需要使用双套管持续冲洗时，就在吻合口附近或创面附近，消毒局麻皮肤切口后放置双套管，可即时装进吸引管，接上冲洗管使用，进行腹腔冲洗；或更换原来术中留下的普通橡胶引流管，进行冲洗，并可根据需要，裁剪双套管至合适长度。如果术中用的是普通单腔橡胶管，术后出现吻合口漏等的情况时，也可立即拔除原来普通引流管，更换此双套管。

本实用新型双套管具备术中和术后都可以方便使用的优点，术中放置既可以作为单纯腹腔引流管应用，软硬合适，粗细合适，且不易堵管；也可以作为术后双套管备用。比较之前纯手工制作的更容易更换普通引流管。较其他双套管更方便使用，灵活裁剪。而且制作工艺简单，推广应用方便。
