本实用新型涉及一种管路疏通器材，具体的说是一种腹腔引流管畅通器。

背景技术：

腹腔引流术是腹部外伤、腹部内伤、腹部肿瘤等导致腹腔积液的患者常用的治疗手段。临床上，腹腔引流管常常会因为血凝块、腹腔脏器的位移等原因在成堵塞，影响引流效果。目前临床上采用生理盐水冲洗，旋转引流管或拔出部分引流管的方法以求解决堵塞的问题，但往往效果不理想，需重新定位置管，增加了患者的创伤、痛苦，影响治疗效果，而且还会增加治疗费用，增加患者的经济负担。

技术实现要素：

针对上述技术问题，本实用新型提出一种腹腔引流管畅通器，包括弯曲定型软管，所述弯曲定型软管的头部设有气囊，弯曲定型软管内部设有充气管路，充气管路的头端与气囊相通，尾端连接到充气活瓣，弯曲定型软管的头端为封闭结构，尾端连接注射装置，弯曲定型软管的侧壁上设有冲洗喷口，所述弯曲定型软管的直径小于腹腔引流管的内径，长度大于腹腔引流管的长度。

所述冲洗喷口的前端设有冲洗导向板，冲洗导向板顶端斜面与弯曲定型软管壁呈45度角，保障冲洗液体从冲洗喷口喷出后形成两种方向的力，一种向上的冲击力，一种超引流管尾端冲击的推力。

所述冲洗喷口分布在弯曲定型软管的头端至中部之间。

所述弯曲定型软管的尾部设有2-5个定位条，各定位条处于弯曲定型软管同一截面上，定位条与定位条之间留有空隙，定位条距离弯曲定型软管头部的距离与腹腔引流管的长度一致。

所述冲洗导向板向外突出呈圆弧形。

有益效果：由于在弯曲定型软管头部设置了气囊，当腹腔引流管发生堵塞时，将本实用新型腹腔引流管畅通器，伸入腹腔引流管，到达一定位置后，对气囊进行充气，气囊将引流管头部附近的腹腔脏器撑开，解决了腹腔脏器的位移堵塞引流管口的问题。由于弯曲定型软管的头端为封闭结构，弯曲定型软管上设有冲洗喷口，通过对弯曲定型软管尾端连接的注射装置加压注射生理盐水，生理盐水从冲洗喷头喷出，将引流管壁内残留的血凝块冲出，从而解决引流管壁上粘附血凝块导致引流管阻塞的问题。

附图说明

图1为本实用新型腹腔引流管畅通器结构示意图；

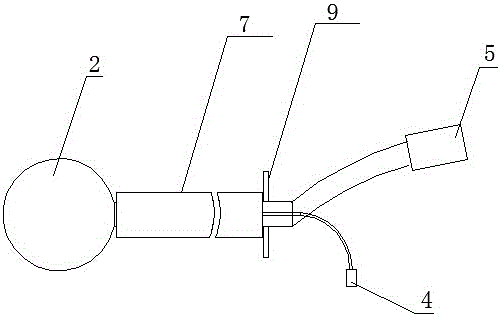

图2为本实用新型伸入腹腔引流管后结构示意图；

图3为本实用新型腹腔引流管畅通器伸入腹腔引流管后尾部结构示意图；

图4为冲洗喷口俯视结构示意图；

图5为冲洗喷口结构示意图；

其中： 弯曲定型软管1，气囊2，充气管路3，充气活瓣4，注射装置5，冲洗喷口6，腹腔引流管7，冲洗导向板8，定位条9。

具体实施方式

实施例1：如图1-5所示，一种腹腔引流管畅通器，包括弯曲定型软管1，所述弯曲定型软管的头部设有气囊2，弯曲定型软管1内部设有充气管路3，充气管路3的头端与气囊2相通，尾端连接到充气活瓣4，弯曲定型软管1的头端为封闭结构，尾端连接注射装置5，弯曲定型软管1的侧壁上设有冲洗喷口6，所述弯曲定型软管1的直径小于腹腔引流管7的内径，长度大于腹腔引流管7的长度。

所述冲洗喷口6的前端设有冲洗导向板8，冲洗导向板8顶端斜面与弯曲定型软管壁呈45度角，保障冲洗液体从冲洗喷口6喷出后形成两种方向的力，一种向上的冲击力，一种超引流管尾端冲击的推力。

所述冲洗喷口6分布在弯曲定型软管1的头端至中部之间。

所述弯曲定型软管1的尾部设有2-5个定位条9，各定位条处于弯曲定型软管同一截面上，定位条与定位条之间留有空隙，定位条距离弯曲定型软管1头部的距离与腹腔引流管7的长度一致。

所述冲洗导向板8向外突出呈圆弧形。

实施例2：如图1-5所示，一种腹腔引流管畅通器，包括弯曲定型软管1，所述弯曲定型软管的头部设有气囊2，弯曲定型软管1内部设有充气管路3，充气管路3的头端与气囊2相通，尾端连接到充气活瓣4，弯曲定型软管1的头端为封闭结构，尾端连接注射装置5，弯曲定型软管1的侧壁上设有冲洗喷口6，所述弯曲定型软管1的直径小于腹腔引流管7的内径，长度大于腹腔引流管7的长度。

由于在弯曲定型软管1头部设置了气囊2，当腹腔引流管7发生堵塞时（腹腔脏器位移导致引流管口堵塞，或者血凝块导致堵塞等），将本实用新型腹腔引流管畅通器，伸入腹腔引流管7，到达一定位置后，对气囊1进行充气，气囊1将腹腔引流管头部附近的腹腔脏器撑开，解决了腹腔脏器的位移堵塞腹腔引流管口的问题。由于弯曲定型软管1的头端为封闭结构，弯曲定型软管1上设有冲洗喷口6，通过对弯曲定型软管1尾端连接的注射装置5加压注射生理盐水，生理盐水从冲洗喷头6喷出，将腹腔引流管壁内残留的血凝块冲出，从而解决腹腔引流管壁上粘附血凝块导致引流管阻塞的问题。

所述冲洗喷口6的前端设有冲洗导向板8，冲洗导向板8顶端斜面与弯曲定型软管壁呈45度角，保障冲洗液体从冲洗喷口6喷出后形成两种方向的力，一种向上的冲击力，一种超引流管尾端冲击的推力。冲洗导向板8顶端斜面与弯曲定型软管壁呈45度角，冲洗粘附在腹腔引流管壁上的血凝块或者粘性组织液效果最好。

所述冲洗喷口6分布在弯曲定型软管1的头端至中部之间。一方面，因为弯曲定型软管头部封闭，冲洗喷口6只要对腹腔引流管的前半部分进行冲洗，冲洗流出的生理盐水汇集成水流可对腹腔引流管后半段管壁上的粘附物质进行冲洗；另一方面，将冲洗喷口6只设置在弯曲定型软管的前半段，有利于各冲洗喷头6冲洗液的压力。

所述弯曲定型软管1的尾部设有2-5个定位条9，各定位条处于弯曲定型软管同一截面上，定位条与定位条之间留有空隙，定位条距离弯曲定型软管1头部的距离与腹腔引流管7的长度一致。定位条9的设置一方面能放置弯曲定型软管1伸入腹腔引流管后无法控制伸入长度，起到提醒定位的作用；另一方面各定位条之间的缝线可以保障腹腔引流管内的液体流出。

所述冲洗导向板8向外突出呈圆弧形。向外突出圆弧形冲洗导向板使得冲洗液不会反流。
