一种用于鱼腥草汁的压出装置的制作方法

本实用新型涉及一种生活用品，尤其涉及为一种用于鱼腥草汁的压出装置。

背景技术：

鱼腥草是一种常用的中药植物，鱼腥草具有清热解毒、利水消肿之功，还能改善毛细血管脆性，促进组织再生，有镇痛、止血、止咳之效；还可主治扁桃体炎、肺脓疡、尿路感染等症。鱼腥草可入药或直接食用，具有极大的市场需求。

目前，鱼腥草的使用主要是直接晒干入药，或者将鱼腥草水煮后当茶水喝，也可以将新鲜的鱼腥草捣碎后取鱼腥草汁喝。

现有技术，鱼腥草的捣碎取汁主要是通过捣碎工具捣碎、研磨后沥出鱼腥草汁，费时费力，制作不方便，为解决上述问题，需要设计一种鱼腥草汁的压出装置，使得使用鱼腥草取汁的过程又省时省力。

技术实现要素：

为了实现上述目的，本实用新型是通过以下技术方案实现的：一种用于鱼腥草汁的压出装置，包括一U形底座，底座上连接了支杆，支杆上部连接了压框装置，压框装置的前端具有一个倾斜的压框，压框内部具有一下压板，压框装置的后端具有一个压杆支点，压杆支点上连接了一装有把手的压杆装置，压杆装置的压杆的中间下方具有一向下凸出于压杆的压杆头，压杆头上还安装了一上压板，压杆装置相对于压杆支点可以转动，所述的上压板，其板面上设置了锯齿状的横向凹槽，所述的下压板，其板面上设置了锯齿状的横向凹槽，其特征在于：在下压板延伸于凹槽尾端的板面上具有一条竖向三角锥形的集液槽，集液槽内设置多个漏液孔，所述的压框，其内部的压槽的尾部下方设置一个引流斗，漏液孔位于引流斗的上方，鱼腥草汁通过下压板上的漏液孔能够流入到引流斗中。转动把手，在压杆的压杆头的作用下，上压板可以对下压板挤压，且上压板和下压板之间的锯齿状凹槽相互齿合，鱼腥草汁液从下压板上的锯齿状凹槽从上往下流出，并通过集液槽的漏液孔流入到压框下方的引流斗中。

进一步地，所述的压框，其特征在于压框相对于底座的水平面，其倾斜的角度为5°-20°。压框相对于底座的水平面具有倾斜度，使得放置于压框内部的下压板也具有一定的倾斜度，从而方便鱼腥草在压汁的过程中，鱼腥草汁通过锯齿状的凹槽底部流出。

更进一步地，所述的压槽，其特征在于压槽的边缘具有一个弧形的槽边，其弧形大小和上压板压动过程中移动轨迹一致。

进一步地，所述的下压板上还安装一个隔板，隔板通过下压板上的安装孔安装，隔板将压框内的压槽分割成两个相通的槽，其中较小的槽位于集液槽的上方，另外一个较大的槽则是用于装待压汁的鱼腥草，通过隔板隔开，使下压过程中鱼腥草能够处于下压板的凹槽和上压板的凹槽之间。

进一步地，所述的压框装置，在前端的压框和后端的压杆支点之间具有一个固定孔，固定孔内具有螺纹，通过螺纹固定可以将压框装置固定在支杆上。

进一步地，所述的压框装置上的后端还具有一个竖向直通的通槽，压杆可以安装在通槽内的压杆支点上，通过压杆支点，压杆可以自由地在通槽中转动。

本实用新型，鱼腥草汁的压出时，将鱼腥草放入压槽内，转动把手，上压板在压杆的作用下对鱼腥草进行挤压，通过压紧把手，上压板和下压板锯齿状凹槽相互配合，使得鱼腥草在上压板和下压板之间挤压，鱼腥草汁被挤压出来，鱼腥草汁通过倾斜的下压板上的锯齿状凹槽从上往下流出，并通过集液槽的漏液孔流入到压框下方的引流斗中。

本实用新型，压榨完毕，拿开隔板，将下压板取出，方便处理压渣，同时也方便清洗压框和下压板。

本实用新型，很方便地解决了鱼腥草汁的压出问题，省时又省力，而且压完后方便清洗，适合家庭、药店等场合使用。

附图说明

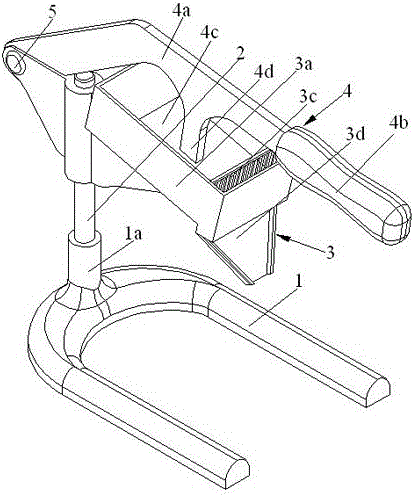

图1为本实用新型立体示意图。

图2 为本实用新型打开状态立体图。

图3 为本实用新型打开状态仰视方向立体图。

图4 为图1俯视图。

图5 为图4 A-A剖视图。

图6 为图5 B-B剖视图。

图7 为图5 A局部放大图。

图8 为压框装置立体分解示意图。

图9 为压框装置立体示意图。

图10 为下压板立体示意图。

其中：1-底座、1a-支杆连接端、2-支杆、3-压框装置、3a-压框、3b-下压板、3c-隔板、3d-引流斗、3e-前端支撑板、3f-压槽、3g-集液槽、3h-固定孔、3i-通槽、3j-后端支撑板、3k-压杆支点、3m-漏液孔、3n-安装孔、4-压杆装置、4a-压杆、4b-把手、4c-上压板、4d-压杆头、4e -连接孔、5-固定柱。

具体实施方式

图1、图2、图3所示，一种用于鱼腥草汁的压出装置，包括一U形底座（1），底座（1）上连接了支杆（2），支杆（2）上部连接了压框装置（3），压框装置（3）其前端具有一个倾斜的压框（3a），压框（3a）内部具有一下压板（3b），压框装置（3）的后端具有一个压杆支点（3k），压杆支点（3k）上连接了一装有把手（4b）的压杆装置（4），通过固定柱（5），压杆（4a）上的连接孔（4e）和压框装置（3）的压杆支点（3k）连接一起，压杆装置（4），其压杆（4a）的中间下方具有一向下凸出于压杆（4a）的压杆头（4d），压杆头（4d）上还安装了一上压板（4c），压杆装置（4）相对于压杆支点（3k）可以转动，所述的上压板（4c），其板面上设置了锯齿状的横向凹槽，所述的下压板（3b），其板面上设置了锯齿状的横向凹槽，且在其延伸于凹槽尾端的板面上具有一条竖向三角锥形的集液槽（3g），集液槽（3g）内设置多个漏液孔（3m），转动把手（4b），在压杆（4a）的压杆头（4d）的作用下，上压板（4c）可以对下压板（3b）挤压，且上压板（4c）和下压板（3b）之间的锯齿状凹槽相互齿合，鱼腥草汁液从下压板（3b）上的锯齿状凹槽从上往下流出，并通过集液槽（3g）的漏液孔（3m）流入到压框（3a）下方的引流斗（3d）中。

图8、图9所示，压框装置（3）的在前端的压框（3a）和后端的压杆支点（3k）之间具有一个固定孔（3h），固定孔（3h）内具有螺纹，通过螺纹固定可以将压框装置（3）固定在支杆（2）上，压框装置（3）上的后端还具有一个竖向直通的通槽（3i），压杆（4a）可以安装在通槽（3i）内的压杆支点（3k）上，通过压杆支点（3k），压杆（4a）可以自由地在通槽（3i）中转动。

图8、图9所示，压框（3a）相对于底座（1）的水平面具有一定的倾斜度，使得放置于压框（3a）内部的下压板（3b）也具有一定的倾斜度，从而方便鱼腥草在压汁的过程中，鱼腥草汁通过锯齿状的凹槽底部流出，较佳地，压框（3a）相对于底座（1）的水平面，其倾斜的角度为5°-20°；压框（3a）的内部的压槽（3f）的尾部下方设置一个引流斗（3d），压槽（3f）的边缘具有一个弧形的槽边，其弧形大小和上压板（4c）压动过程中移动轨迹一致。

图8、图9结合图10所示，下压板（3b）上还安装一个隔板（3c），隔板（3c）通过下压板（3b）上的安装孔（3n）安装，隔板（3c）将压框（3a）内的压槽（3f）分割成两个相通的槽。

本实用新型，鱼腥草汁的压出时，将鱼腥草放入压槽（3f）内，转动把手（4b），上压板（4c）在压杆（4a）的作用下对鱼腥草进行挤压，通过压紧把手（4b），上压板（4c）和下压板（3b）锯齿状凹槽相互配合，使得鱼腥草在上压板（4c）和下压板（3b）之间挤压，鱼腥草汁被挤压出来，鱼腥草汁从倾斜的下压板（3b）上的锯齿状凹槽从上往下流出，并通过集液槽（3g）的漏液孔（3m）流入到压框（3a）下方的引流斗（3d）中。
