一种人性化设计的新型医疗床的制作方法

本实用新型涉及一种医疗床，具体涉及一种人性化设计的新型医疗床，属于医疗设备结构设计技术领域。

背景技术：

医疗床作为一种必不可少的医疗设备，在医疗机构中的使用中非常的普遍，在现有的医疗设备中，存在着各种各样的结构设计，在一定程度上已经大大的满足了医疗机构的使用，但是在现有技术中的医疗床中，还是存在着一定的缺陷值得改进：

1.现有技术的医疗床中，一部分医疗床虽然已经设计有升降装置，但是病人在使用过程中容易出现褥子和床单的侧滑，给病人的使用带来了诸多的不适；

2.现有技术的病人在使用升降机构时，一般只能通过护士操作，病人自己无法实现操作，无法实现病人自己照顾自己，给病人家属带来更多的困难，也降低了病人的舒适度；

3.现有技术中的床面设计没有设计透气孔，无法满足病人在使用过程中身体下侧透气作用，容易给病人身体带来不适，降低病人的舒适度。

技术实现要素：

本实用新型要解决的技术问题克服现有的缺陷，提供一种人性化设计的新型医疗床，该人性化设计的新型医疗床结构设计合理、新颖，可以方便的满足病人对床面旋转使用，并且避免床单、褥子侧滑，又可以满足病人身体下侧褥子透气，提高病人使用过程的舒适度，方便病人在住院期间饮食、办公和玩耍，设计更加人性化，可以解决背景技术中的问题。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

一种人性化设计的新型医疗床，包括床体，所述床体由支柱支撑，所述床体一端部设置有靠背，所述床体内侧设置有卡框，所述卡框内侧设置有床面一和床面二，所述卡框与床面一、床面二之间留有5-20mm的夹缝，所述床面一和床面二内部均布设置有透气孔，所述床面一和床面二之间通过铰接器铰接，所述床面一和床面二铰接位置距离靠背为80-100cm，靠近所述靠背的支柱下端部适应安装有安装座，所述安装座上表面设置有铰接座，所述铰接座铰接电缸下端部，所述电缸伸缩杆铰接在床面一下底面中部位置，所述床面一中部位置在床体边缘设置有升降控制器，所述升降控制器上表面设置有升降控制键。

本实用新型进一步的改进在于，所述床面一和床面二铰接位置在床体远离卡框的一侧设置有餐桌座，所述餐桌座上侧适应连接有餐桌杆，所述餐桌杆上端设置有餐桌。

本实用新型更进一步的改进在于，所述餐桌杆横截面为椭圆形。

本实用新型进一步的改进在于，所述靠背靠近床体一侧的结构设计符合人体工程学理论结构设计。

作为本实用新型的一种优选技术方案，所述透气孔大小5-10mm直径的圆孔，透气孔之间的距离为5-10mm。

本实用新型所达到的有益效果是：一种人性化设计的新型医疗床，该人性化设计的新型医疗床结构设计新颖，所述升降控制器控制电缸的伸缩杆伸缩，实现床面一相对于床面二旋转起升，方便病人自行控制床面一升降，提高了病人自己照顾自己的能力，结构设计更加人性化；所述床面一和床面二内部均设置有透气孔，透气孔可以满足病人身体下侧的褥子透气，避免病人长期无法翻身，身体下侧出现长时间不能透气，给病人带来不适；所述餐桌可以方便病人在卧床时，餐饮、操作电脑、平板等，设计更加人性化，保证病人在入院期间不无聊，保持好的心情，加快伤势恢复；所述床面一、床面二与卡框之间设置有夹缝，在铺设褥子的时候，可以将褥子夹在夹缝之中，避免褥子侧滑，从而给病人带来不适，提高了病人的使用效果，进一步保证了该人性化设计的新型医疗床的使用效果和使用效益。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。

在附图中：

图1是本实用新型实施例所述的一种人性化设计的新型医疗床主视图；

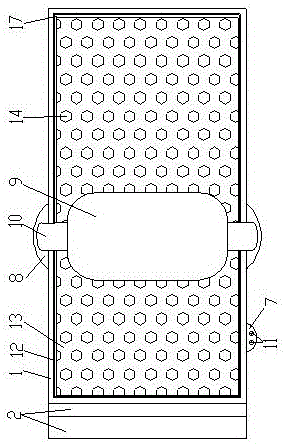

图2是本实用新型实施例所述的一种人性化设计的新型医疗床俯视图；

图3是图2所示剖去餐桌时的结构示意图；

图中标号：1、床体；2、靠背；3、支柱；4、安装座；5、铰接座；6、电缸；7、升降控制器；8、餐桌座；9、餐桌；10、餐桌杆；11、升降控制键；12、卡框；13、床面一；14、透气孔；15、铰接器；16、床面二；17、夹缝。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例：请参阅图1-3，本实用新型为一种人性化设计的新型医疗床，包括床体1，所述床体1由支柱3支撑，所述床体1一端部设置有靠背2，所述床体1内侧设置有卡框12，所述卡框12内侧设置有床面一13和床面二16，所述卡框12与床面一13、床面二16之间留有5-20mm的夹缝17，优选的，所述卡框12与床面一13、床面二16之间留有10mm的夹缝17，所述床面一13和床面二16内部均布设置有透气孔14，所述床面一13和床面二16之间通过铰接器15铰接，所述床面一13和床面二16铰接位置距离靠背2为80-100cm，优选的，所述床面一13和床面二16铰接位置距离靠背2为95cm，靠近所述靠背2的支柱3下端部适应安装有安装座4，所述安装座4上表面设置有铰接座5，所述铰接座5铰接电缸6下端部，所述电缸6伸缩杆铰接在床面一13下底面中部位置，所述床面一13中部位置在床体1边缘设置有升降控制器7，所述升降控制器7上表面设置有升降控制键11。

所述床面一13和床面二16铰接位置在床体1远离卡框12的一侧设置有餐桌座8，所述餐桌座8上侧适应连接有餐桌杆10，所述餐桌杆10上端设置有餐桌9；优选的，所述餐桌杆10横截面为椭圆形；所述靠背2靠近床体1一侧的结构设计符合人体工程学理论结构设计；所述透气孔14大小5-10mm直径的圆孔，透气孔14之间的距离为5-10mm，优选的，所述透气孔14大小7mm直径的圆孔，透气孔14之间的距离为6mm。

需要说明的是，本实用新型为一种人性化设计的新型医疗床，在病床准备过程中，病人所使用的褥子和床单可以通过床面一13、床面二16和卡框12之间夹缝17将其夹紧固定，在病人使用过程中，可以避免褥子和床单侧滑，保证了病人使用过程中的舒适度，结构设计合理，设计更加人性化；病人使用时，由于手术等治疗方式，病人无法使劲，病人可以通过床面一13侧部边缘设置的升降控制器7，按下升降控制器7上的升降控制键11控制电缸6伸缩杆的伸缩，从而控制床面一13围绕床面二16旋转，满足病人可以调节床面一13相对于床面二16旋转到病人适合舒适的位置，提高病人的舒适度；所述餐桌9设置合理，既可以方便的取下，又可以简易的安装使用，尤其是病人在用餐、用电脑、用平板、手机等时，更加的方便使用，保证了病人可以有一个愉悦的心情，病人可以快速的恢复，医疗床更加满足人性化设计。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
