多功能移动护理架的制作方法

本实用新型涉及一种护理架，尤其涉及一种多功能移动护理架。

背景技术：

中国专利(CN93239172.9)公开了一种多功能护理架，用于重危病人臀部、会阴部及身体其它部位进行护理的多功能护理架，它包括置于架上的摇柄把手防反转卡架、主轴轴承、连接片、穿于四个主轴轴承内的主轴及与主轴相连的摇柄、摇柄把手、吊绳、悬吊带等。使用时将多功能护理架展开置于床上，将悬吊带置于病人腰部或腰骶部，旋转摇柄，即可将病人腰部或臀部抬高，然后将摇柄把手卡在摇柄把手防反转卡架上，病人的体位即可固定。它具有帮助病人解便、清洗、换药、预防褥疮、治疗骨盆骨折等功能。

中国专利(CN200620140187.6)公开了一种多功能护理架，涉及医疗器械领域，尤其涉及一种多功能护理架。其包括架体，所述架体由两个支撑柱和设置在支撑柱之间的横梁构成，所述架体内设有若干轮毂升降系统，所述横梁下端设有与轮毂升降系统相连的提拉装置。本实用新型提供的一种多功能护理架结构合理，便于移动，稳定性好，操作灵活、使用方便。

现有技术中的护理架均是使用固定支架，把病人位置进行变换，没有针对老龄化的问题而具体设置出可靠性高的、便携式以及多种需求的护理架。

技术实现要素：

本实用新型的目的是为了提供一种多功能移动护理架。

本实用新型的目的是这样实现的：包括两个支撑柱和设置在两个支撑柱之间的固定横梁组成的架体，每个支撑柱的下端设置有可移动的底座，每个支撑柱的顶部铰接有支撑臂，两个支撑臂上分别设置动力箱和从动箱，动力箱与从动箱之间安装有两根空心轴，所述动力箱内安装有动力箱电机，所述动力箱内还设置有具有两个相反输出端的力传递机构，力传递机构的输入轴与动力箱电机的输出端连接，力传递机构的两个输出轴分别与两根空心轴连接，每根空心轴上至少设置有三组T型卡槽结构，T型卡槽结构包括设置在空心轴上的相互连接的小槽和大槽、设置在空心轴上的封口环，封口环上设置有与大槽形状相同的开口槽，具有软带的护理设施通过软带端部设置的T字头安装在对应的T型卡槽结构中。

本实用新型还包括这样一些结构特征：

1.所述力传递机构是蜗轮蜗杆传递机构或是锥齿轮传递机构或是齿轮齿条传递机构。

2.所述护理设施是体位升降设施组或软袋体位升降设施组或座姿软袋体位升降设施组。

3.安装动力箱的支撑臂上设置有导轨，动力箱的底部设置有两个与导轨配合的滑箱，一 号滑箱内设置有调距电机，调距电机的输出端连接螺杆，螺杆上安装有螺母，螺母与二号滑箱固连，对应的力传递机构的输入轴由传动轴一和传动轴二组成，传动轴一上设置有导向键，传动轴二上设置有导向槽，导向槽与导向键配合实现传动轴一和传动轴二的连接。

4.每个空心轴的两端还可设置有旋转延伸小空心轴，每个旋转延伸小空心轴上均设置有所述的T型卡槽结构。

5.两个支撑柱上分别设置有至少两组的螺纹孔，两个快装固定支架通过一组螺纹孔安装在对应的支撑柱上。

6.所体位升降设施组包括安装在T型卡槽结构中的T字头、由金属固定套和锁紧螺母实现连接的两块硬质托板，每个T字头的端部连接有软带，每个软带的端部通过软带定距卡夹与对应的硬质托板连接。

7.所述软袋体位升降设施组包括安装在T型卡槽结构中的T字头、通过卡夹连接的两块软布，每个T字头的端部连接有软带，软带的端部与对应的软布连接。

8.所述座姿软袋体位升降设施组包括由软布形成的座椅，座椅的臀部至腿部为分叉式，座椅的背部的端部设置有背部提升软带，座椅的背部还设置有胸前锁紧带，座椅的腿部设置有腿部提升软带，背部提升软带和腿部提升软带的端部均设置有T字头，且T字头安装在对应的T型卡槽结构中。

本实用新型与现有技术相比：目前在国内、国外市场上基本都是固定式护理架，本实用新型是可移动护理架；本实用新型采用旋转式升降与垂直升降式吊起两种方式的结合；本实用新型根据不同的患者采用多种体位升降设施；本实用新型采用电动旋转式升降是同时同位升降；本实用新型根据不同场所采用了垂直体位升降；本实用新型分别采用蓄电池供电及电源直接供电；本实用新型两个电动旋转轴的间距可以根据实际应用情况进行伸缩调整；本实用新型留有加装固定支架处，可实现医院把病人术后从手术床到护理病床进行一次升降搬运；本实用新型底座靠近支住的轮子可以锁定；本实用新型底座可根据不同的用途进行伸缩调整；本实用新型旋转传动组及支臂在此设备闲置时可旋转90度垂直放置。

与现有技术相比，本实用新型的有益效果是：现有的技术都是固定式单一的体位换位，本实用新型不仅是能实现多种体位的换位，而且是可移动式护理架达到换位需要的目的，只要变换多种体位辅助升降设施，就能实现更多患者不同的需求；所以说本实用新型是一种真正意义上多功能移动护理架，如它用在医院它可以解决手术室医护人员劳动强度、解决手术前病人家属用人搬运的负担、减轻手术后病人几次搬运带来的伤痛等；用在养老院一个护工就可以实现换褥单、把老人放置在轮椅上、放置在座便上等动作；用在家庭可以解决家居养老问题，随着未来社会的老龄化，养老的问题突现出来，由于护工缺少带来很多社会问题， 本实用新型的设计就是为了解决未来社会养老问题的一角。且本实用新型结构简单、成本低、可靠性高。

附图说明

图1是本实用新型的结构示意图；

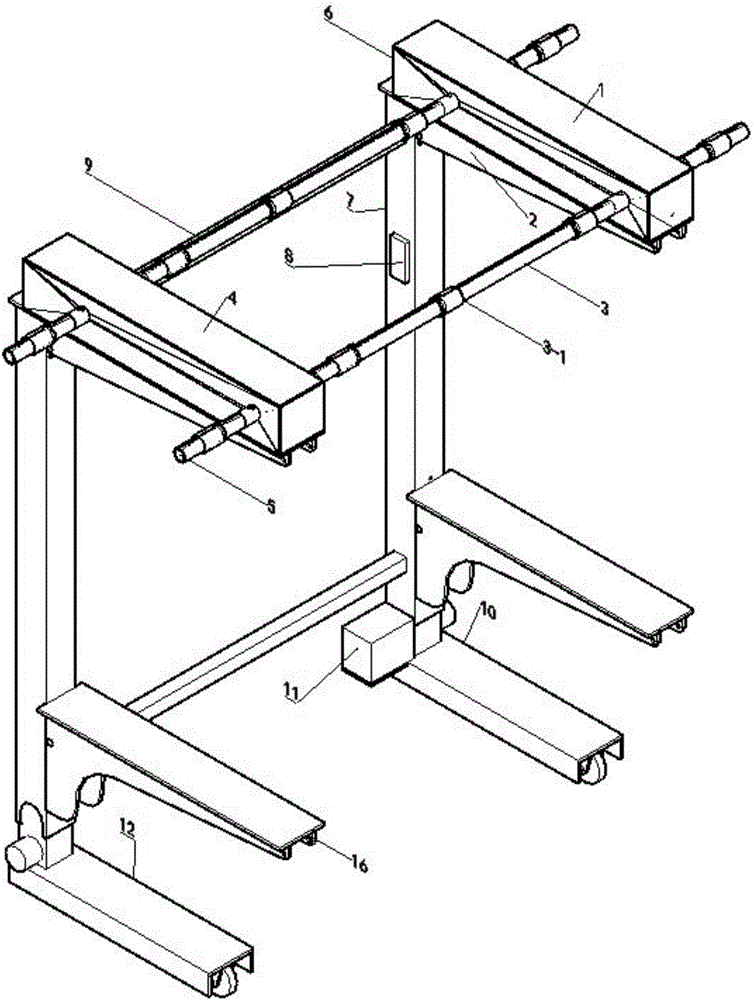

图2是本实用新型带有快装固定支架时的结构示意图；

图3是本实用新型闲置时收起状态的结构示意图；

图4和图5是本实用新型与医院手术室及特殊者设计的体位升降设施组配合使用的结构示意图；

图6是本实用新型的医院手术室及特殊者设计的体位升降设施组的结构示意图；

图7是本实用新型与软袋体位升降设施组配合使用的结构示意图；

图8是本实用新型的软袋体位升降设施组的结构示意图；

图9是本实用新型与座姿软袋体位升降设施组配合使用的结构示意图；

图10是本实用新型的座姿软袋体位升降设施组的结构示意图；

图11是本实用新型的动力箱内的结构示意图(以蜗轮蜗杆传递机构为例)；

图12和图13均是本实用新型的T型卡槽结构与T字头的结构示意图。

具体实施方式

下面结合附图与具体实施方式对本实用新型作进一步详细描述。

结合图1至图13对本实用新型进行描述如下：

实施例一：本实用新型的多功能移动护理架包括两个支撑柱7和设置在两个支撑柱7之间的固定横梁9组成的架体，每个支撑柱7的下端设置有可移动的底座10和12，底座10和12可设置成收缩形式且动力由蓄电池组11提供，每个支撑柱7的顶部铰接有支撑臂2且支撑臂2与支撑柱7通过紧固螺栓6进行固定连接，两个支撑臂2上分别设置动力箱1和从动箱4，动力箱1与从动箱4之间安装有两根空心轴3，所述动力箱1内安装有动力箱电机20，所述动力箱1内还设置有具有两个相反输出端的力传递机构，力传递机构的输入轴通过联轴器21与动力箱电机20的输出端连接，力传递机构的两个输出轴分别与两根空心轴连接，如图12和图13所示：每根空心轴3上至少设置有三组T型卡槽结构，T型卡槽结构包括设置在空心轴上的相互连接的小槽和大槽、设置在空心轴上的封口环3-1，封口环3-1上设置有与大槽形状相同的开口槽，具有软带的护理设施通过软带端部设置的T字头安装在对应的T型卡槽结构中。

实施例二：基于上述实施例，进一步地本实用新型还可以是：所述力传递机构是蜗轮蜗杆传递机构或是锥齿轮传递机构或是齿轮齿条传递机构。

所述蜗轮蜗杆传递机构包括安装在输入轴上的两个旋向相反的蜗杆22和27、分别安装在两个输出轴上的蜗轮23和28，且两个蜗杆分别与对应的蜗轮啮合；

所述锥齿轮传递机构包括安装在输入轴上的两个旋向相反的一号锥齿轮、分别安装在两个输出轴上的二号锥齿轮，两个一号锥齿轮分别与对应的二号锥齿轮啮合；

所述齿轮齿条传递机构包括与输入轴固连的两个旋向相反的齿条、分别安装两个输出轴上的齿轮，两个齿条分别与对应的齿轮啮合，对应的动力箱电机20为输出直线运动的电机。

实施例三：基于上述实施例，进一步地本实用新型还可以是：所述护理设施是医院手术室及特殊者设计的体位升降设施组或软袋体位升降设施组或座姿软袋体位升降设施组。

如图4-图6所示：所述医院手术室及特殊者设计的体位升降设施组包括安装在T型卡槽结构中的T字头13-1、由金属固定套13-6和锁紧螺母13-7实现连接的两块硬质托板13-4和13-9，每个T字头的端部连接有软带，每个软带的端部通过软带定距卡夹13-3与对应的硬质托板连接。T型紧固头，固定13-2号软带，起软带卡在作用，软带定距卡夹可调整软带长短后锁死，金属定位导轨13-5上开有两处定位槽，与硬质托板13-4固定连接；当两块硬质托板闭合后，将金属固定套13-6插入导轨13-8及定位导轨13-5后，用锁紧螺母13-7锁入金属定位导轨13-5上的两处定位槽，从而固定连接了两块硬质托板。

如图7和图8所示：所述软袋体位升降设施组包括安装在T型卡槽结构中的T字头14-1、通过卡夹14-3连接的两块软布14-2，本实用新型的左右两块软布通过五处卡夹夹住即可进行下一步对人体的抬起。每个T字头的端部连接有软带，软带的端部与对应的软布连接。软布与软带缝合实现连接。

如图9和图10所示：所述座姿软袋体位升降设施组包括由软布形成的座椅15-3，座椅的臀部至腿部为分叉式，方便护理人员实现操作，且分叉处露出卡夹，座椅的背部的端部设置有背部提升软带15-1，座椅的背部还设置有胸前锁紧带15-4，目的是防止患者倾斜，座椅的腿部设置有腿部提升软带15-2，背部提升软带15-1和腿部提升软带15-2的端部均设置有T字头，且T字头安装在对应的T型卡槽结构中，所有的软带与软布之间采用缝合实现连接。

实施例四：基于上述实施例，进一步地本实用新型还可以是：安装动力箱1的支撑臂上设置有导轨，动力箱1的底部设置有两个与导轨配合的滑箱，一号滑箱34内设置有调距电机33，调距电机33的输出端连接螺杆31，螺杆31上安装有螺母32，螺母32与二号滑箱29固连，对应的力传递机构的输入轴由传动轴一24和转动轴二26组成，传动轴一上设置有导向键25，传动轴二上设置有导向槽，导向槽与导向键配合实现传动轴一24和转动轴二26的连接。

实施例五：基于上述实施例，进一步地本实用新型还可以是：每个空心轴的两端还可设 置有旋转延伸小空心轴5，每个旋转延伸小空心轴5上均设置有所述的T型卡槽结构。

实施例六：基于上述实施例，进一步地本实用新型还可以是：如图2所示：两个支撑柱上分别设置有至少两组的螺纹孔，两个快装固定支架16通过一组螺纹孔安装在对应的支撑柱上。这样的设置是为了托起硬质托板运输。

综上，更为具体的说本实用新型的动力箱1内置电机及传动组，输出轴一及轴二的轴头两端分别伸出动力箱保护罩用于连接支承臂2、旋转延伸小空心轴(数量为4个)5，目的是为延伸空心轴，并起到提升作用与空心轴一样有一处T型卡槽结构及封口环；工作时输出轴一与输出轴二的旋转方向相反；支承臂2(数量为2个)内置电机、滑轨及传动装置，用于连接动力箱1、从动箱4、支撑柱7，可根据不同的场所进行伸缩调整，从两改变输出轴一与输出轴二的间距；旋转空心轴3(数量为2个)的两端分别与动力箱、从动箱的轴端配合固定连接，在空心轴上开有三处T型卡槽结构，T型卡槽结构是小槽联大槽开口，其中:小槽开口的长度为软带的宽度,小槽开口的宽度为软带的厚度，大槽开口的长度为软带T字头的宽度,大槽开口的宽度为软带T字关的厚度，是为护理设施的软带及软带T字头插入连接；封口环3-1上开口槽的长\宽与空心轴上大槽相同，当护理设施的软带及软带T字头通过封口环上大槽和对应旋转空心轴大槽插入后，将软带滑动至T型槽的小槽处将其卡住后，旋转封口环将T型槽的大槽口封住，避免软带滑出；从动箱4内置轴承、轴承座、从动轴一、从动轴二等辅件，从动轴一及从动轴二的轴头两端分别伸出动力箱保护罩用于连接、旋转延伸小空心轴，且转动时代动、旋转延伸小空心轴转动；6号件为紧固螺栓6(数量为4个)起到固定支承臂的作用；支承柱7(数量为2个)，与底座的升降器是滑动配合；摇控器8控制动为箱电机20、支承臂电机、10号底座升降电机及底盘伸缩电机的开启；固定横梁9起到固定2个支承柱作用；底座10由升降器组、底盘、轮子及伸缩器组等辅件组成；蓄电池组11内置电源插头、充电器及蓄电池；底座12由升降器组、底盘、轮子及伸缩器级等辅件组成。

无论采用本实用新型所述的哪种具有软带的护理设施(医院手术室及特殊患者设计的体位升降设施组、软袋体位升降设施组、座姿软袋体位升降设施组)，设施与患者定位后，将所有的软带T型紧固头分别插入对应的旋转空心轴3、T型槽中旋紧3-1号件封口环，启动设置在支撑柱上的摇控器8，A：当选择旋转升起键时，两组空心轴分别向相反的方向转动，卷起软带托起换者提升至指定的高度停止，将靠近支柱底盘轮子解锁，移动护理架到指定位置，按动摇控器旋转下降键，将患者放置所需位置后松开下述部件：(1)在医院手术室及特殊患者设计的体位升降设施组中松开锁紧螺母13-7，将两块硬质板从患者体下抽出；(2)在软袋体位升降设施组中，解开卡夹14-3、抽出患者体下软布：(3)在座姿软袋体位升降设施组中，解开胸部及底部的卡夹抽出患者体下的软布。B：当启动摇控器选择垂直升降按钮时，所用的体位升降设施会上下起降，其它的操作同A。
