锁紧条式自锁牙齿托槽的制作方法

本实用新型涉及牙齿修复技术的装置领域，尤其涉及一种锁紧条式自锁牙齿托槽。

背景技术：

牙齿托槽是固定矫治技术的重要组成部件之一，其基座直接粘接 于牙冠表面，通过托槽内的弓丝对牙施以各种类型的矫治力；托槽由不锈钢、生物陶瓷或复合树脂制成，其主要目的在于固定弓丝，使得弓丝更好的传递矫治力，控制牙齿三维的移动，以达到正畸矫治的目的。

市面上传统的牙齿托槽为四座式，即基座上设有四块底板结构，方便牙齿托槽的横向和纵向的固定；在实际操作过程中，需要操作人员分别进行横向和纵向的穿线操作；而由于牙齿托槽本身的体积较小，在进行多道穿线工序时，操作时间大大增加，费时费力。

技术实现要素：

针对上述存在的问题，本实用新型目的在于提供一种结构简单，操作便捷，连接稳定的锁紧条式自锁牙齿托槽。

为了达到上述目的，本实用新型采用的技术方案如下：一种锁紧条式自锁牙齿托槽，所述的牙齿托槽包括基座、底板和盖板，所述的底板固定安装在基座上，所述的底板包括第一底板和第二底板，第一底板和第二底板之间设有槽沟，所述第一底板和第二底板的外侧均设有托翼，所述的第一底板的托翼上设有转轴固定槽，所述盖板的一端设有旋转轴，盖板通过旋转轴活动安装在转轴固定槽内，所述的第二底板上设有通孔，所述的通孔内设有圆形的锁紧条，所述的锁紧条套装在盖板的上方。

作为本实用新型的一种改进，所述的盖板的上方设有与锁紧条相匹配的定位槽；锁紧条的主要作用是将盖板固定在槽沟的上方，保证盖板与底板连接的稳定性，进而保证槽沟内弓丝的准确定位，不会发生松脱，因此，通过盖板上方的定位槽，方便锁紧条的准确定位。

作为本实用新型的一种改进，所述的锁紧条由弹性材料或者记忆合金制成；锁紧条在定位操作前，需要方便拉开，使其准确套装在盖板上；当其定位操作完成后，其必须要将盖板锁紧在底板上，该材料的锁紧条实用效果好。

作为本实用新型的一种改进，所述的基座的底部为弧形的牙齿接触面，牙齿接触面的四周设有一道向内凹陷的环形槽。

本实用新型的优点在于：本实用新型将现有技术中四座式牙齿托槽改装成两座式，牙齿托槽的槽沟采用弓丝固定，槽沟本身采用盖板和锁紧条进行固定，操作简单方便，无需在牙齿托槽的纵向进行穿线操作，操作起来省时省力的，大大节省了操作人员的安装时间；装置结构简单，装置之间连接稳定，实用效果好。

附图说明

图1为本实用新型的结构简图；

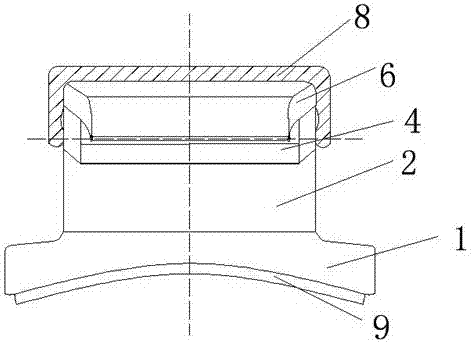

图2为本实用新型的侧方结构简图；

图3为本实用新型的俯视结构简图；

图4为本实用新型的基座仰视结构图。

其中，1 基座，2 第一底板，3 第二底板，4 托翼，5 槽沟，6 盖板，7 旋转轴，8 锁紧条，9 环形槽，10 牙齿接触面。

具体实施方式

下面结合附图说明和具体实施方式对本实用新型作进一步详细的描述。

实施例1：如图1、2和3所示一种锁紧条式自锁牙齿托槽，所述的牙齿托槽包括基座1、底板和盖板6，所述的底板固定安装在基座1上，所述的底板包括第一底板2和第二底板3，第一底板2和第二底板3之间设有槽沟5，所述第一底板2和第二底板3的外侧均设有托翼4，所述的第一底板2的托翼4上设有转轴固定槽，所述盖板6的一端设有旋转轴7，盖板6通过旋转轴7活动安装在转轴固定槽内，所述的第二底板3上设有通孔，所述的通孔内设有圆形的锁紧条8，所述的锁紧条8套装在盖板6的上方。

实施例2：如图1、2和3所示，盖板6的上方设有与锁紧条8相匹配的定位槽；锁紧条8的主要作用是将盖板6固定在槽沟5的上方，保证盖板6与底板2、3连接的稳定性，进而保证槽沟5内弓丝的准确定位，不会发生松脱，因此，通过盖板6上方的定位槽，方便锁紧条8的准确定位。

实施例3：如图1、2和3所示，锁紧条8由弹性材料或者记忆合金制成；盖板6由高分子材料或者合金制成，底座2和3由二氧化锆制成，锁紧条8在定位操作前，需要方便拉开，使其准确套装在盖板6上；当其定位操作完成后，其必须要将盖板6锁紧在底板2和3上，整体材料在实用过程中，安全卫生，稳定性好。

实施例4：如图1、2和4所示，基座1的底部为弧形的牙齿接触面10，牙齿接触面10的四周设有一道向内凹陷的环形槽9，由于牙齿接触面10与牙齿表面紧密接触，通过凹陷的环形槽9方便操作人员通过微型镊子等工具取下牙齿托槽，操作简便。

需要说明的是，上述仅仅是本实用新型的较佳实施例，并非用来限定本实用新型的保护范围，在上述实施例的基础上所做出的任意组合和等同变换均属于本实用新型的保护范围。
