一种口腔颌面外科撑开器的制作方法

本实用新型涉及铸造钢球用设备技术领域，具体为一种口腔颌面外科撑开器。

背景技术：

口腔撑开器，顾名思义，是应用于医疗领域中用于口腔科口腔撑开的器具，现有技术中的口腔撑开器在使用时，容易对牙齿等造成伤害；另外在手撑开的过程中，由于手滑可能会给病人带来不必要的伤害，且现有技术中的撑开器稳定性差，容易移位。

技术实现要素：

本实用新型的目的在于提供一种口腔颌面外科撑开器，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种口腔颌面外科撑开器，包括撑开块和撑开器主体，所述撑开器主体连接着撑开块，所述撑开块上安装有弹性垫片，所述撑开器主体通过旋转连接装置连接，所述旋转连接装置中间位置设置有旋转轴，所述撑开器主体后端连接着手持柄，所述手持柄上安装有防滑橡胶片，所述左端的手持柄右端连接着调节座，所述调节座内部设有限位槽，所述限位槽内部安装有固定锯齿块，所述右端手持柄内部安装有调节转轴，所述调节转轴上安装有连接片，所述连接片连接着紧固压片。

优选的，所述出料口的中心线与壳体中的内部镂空结构的中心线为同一直线。

优选的，所述紧固压片内部安装有螺栓，所述螺栓上安装有旋转紧固装置。

优选的，所述紧固压片为两个，分别位于限位槽两侧。

与现有技术相比，本实用新型的有益效果是：本实用新型通过安装弹性垫防止在撑开器撑开过程中对牙齿的伤害，通过安装防滑橡胶片，防止在操作过程中因出汗，导致手滑，而给病人带去伤害，通过安装紧固压片进行固定，防止操作过程中撑开器移位，且整个撑开器结构简单，成本较低，使用方便，便于推广。

附图说明

图1为本实用新型一种口腔颌面外科撑开器的结构示意图；

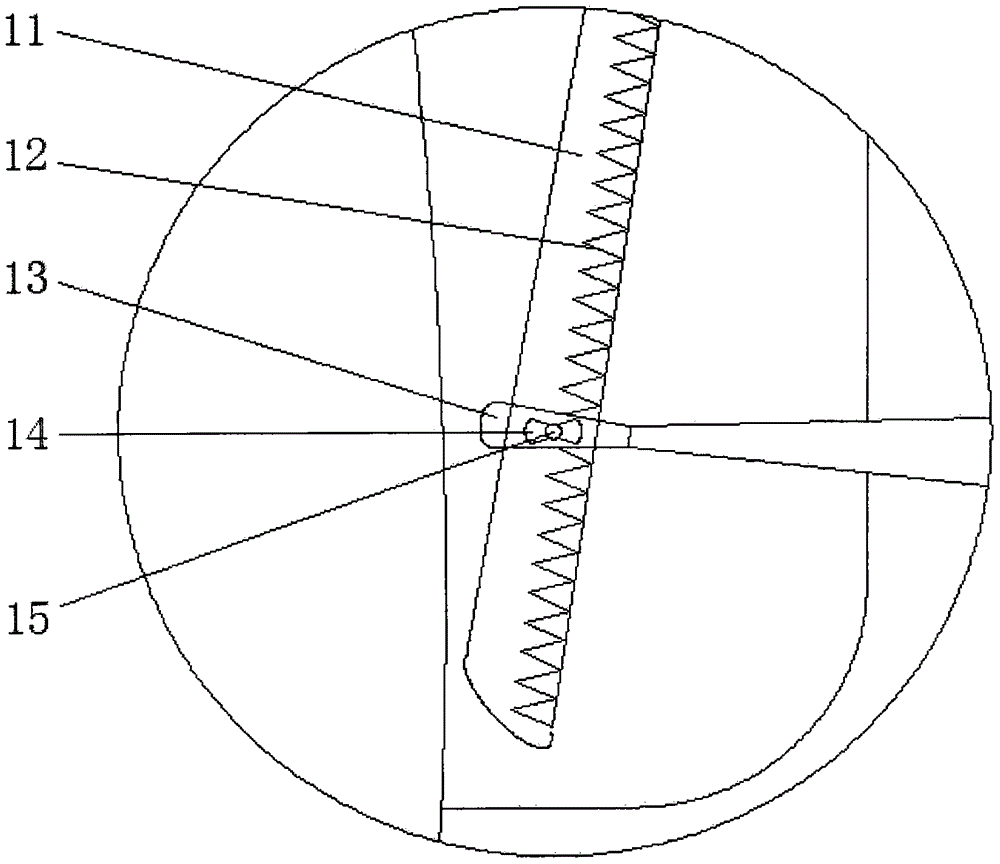

图2为本实用新型一种口腔颌面外科撑开器的局部A-A结构放大图。

图中：1-弹性垫片；2-撑开块；3-撑开器主体；4-旋转轴；5-旋转连接装置；6-调节座；7-手持柄；8-防滑橡胶片；9-连接片；10-调节转轴；11-限位槽；12-固定锯齿块；13-紧固压片；14-旋转紧固装置；15-螺栓。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供的一种实施例：一种口腔颌面外科撑开器，包括撑开块2和撑开器主体3，撑开器主体3连接着撑开块2，撑开块2上安装有弹性垫片1，撑开器主体3通过旋转连接装置5连接，旋转连接装置5中间位置设置有旋转轴4，撑开器主体3后端连接着手持柄7，手持柄7上安装有防滑橡胶片8，左端的手持柄7右端连接着调节座6，调节座6内部设有限位槽11，限位槽11内部安装有固定锯齿块12，右端手持柄7内部安装有调节转轴10，调节转轴10上安装有连接片9，连接片9连接着紧固压片13，

紧固压片13内部安装有螺栓15，螺栓15上安装有旋转紧固装置14，紧固压片13为两个，分别位于限位槽11两侧。

具体使用方式：本实用新型工作中，将撑开块2放入口腔中，用手握住手持柄7缓慢打开，当到达一个合适位置时，用手去移动连接片9，紧固压片13、旋转紧固装置14和螺栓15也随着移动，当移动到合适位置时，将螺栓15卡入固定锯齿块12中，然后拧紧旋转紧固装置进行固定，这时撑开器的张口予以固定，可以进行后续治疗。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
