一种骨科脊柱全方位矫正装置的制作方法

本实用新型涉及骨科医疗器械领域，具体的讲，涉及一种骨科脊柱全方位矫正装置。

背景技术：

目前，特发性脊柱侧弯疾病好发于青少年，尤其是女性青少年。女性多在青春发育前后期发病，并在整个青春发育期内快速进展，常伴有脊柱的旋转畸形和矢状面上生理弯度的变化，不仅身体侧弯变形，病情严重的病人会影响到呼吸功能，引起心脏移位，甚至发生截瘫。对上述情况，现在出现了很多脊柱侧弯矫正器，以协助患者进行脊柱矫正。但是有些患者还处于生长发育阶段，脊柱还在不断地生长，因此利用传统的长度固定式的脊柱侧弯矫正器会妨碍脊柱的正常生长，并不适合处于发育期的患者。

技术实现要素：

本实用新型要解决的技术问题是提供一种骨科脊柱全方位矫正装置，帮助患者矫正脊柱。

本实用新型采用如下技术方案实现发明目的：

一种骨科脊柱全方位矫正装置，包括座椅本体和矫正靠背，其特征是：所述矫正靠背包括丝杠，所述丝杠配装有第一丝杠套筒、第二丝杆套筒和第三丝杆套筒，所述丝杠的顶部连接有圆盘，所述圆盘上设置有拨杆，所述第三丝杆套筒上装有颈枕，所述颈枕上设置有下颚托带，所述第二丝杠套筒上装有至少三个脊柱撑板，所述第一丝杠套筒上装有至少两个脊柱撑板；所述第二丝杆套筒固连有腋下卡位支架，所述腋下卡位支架两侧端部装有软套，所述座椅本体下部固连有连接块，所述连接块通过销轴连接第一丝杠套筒下部。

作为对本实用新型的进一步限定，所述脊柱撑板的凸起部位阵列安装有按摩磁铁。

作为对本实用新型的进一步限定，所述脊柱撑板凹部设置有调节口，所述脊柱撑板通过固定螺栓固定于所述第一丝杠套筒和所述第二丝杆套筒上。

作为对本实用新型的进一步限定，所述座椅本体上装有按摩坐垫。

作为对本实用新型的进一步限定，所述第一丝杠套筒下部设置有腰部固定带。

作为对本实用新型的进一步限定，所述座椅本体两侧设置安全把手。

作为对本实用新型的进一步限定，所述脊柱撑板采用厚度为0.5厘米且中间凹两侧凸的塑料板。

本实用新型的有益效果：本实用新型通过丝杠带动丝杠套筒位移，从而使颈部和背部实现拉伸，同时脊柱撑板可根据患者脊柱侧弯程度适当调整配合，按摩磁铁可舒经活络，本装置可对脊柱起到很好的矫正效果。本实用新型结构合理，操作简单，方便舒适，适合推广。

附图说明

图1为本实用新型的立体结构示意图。

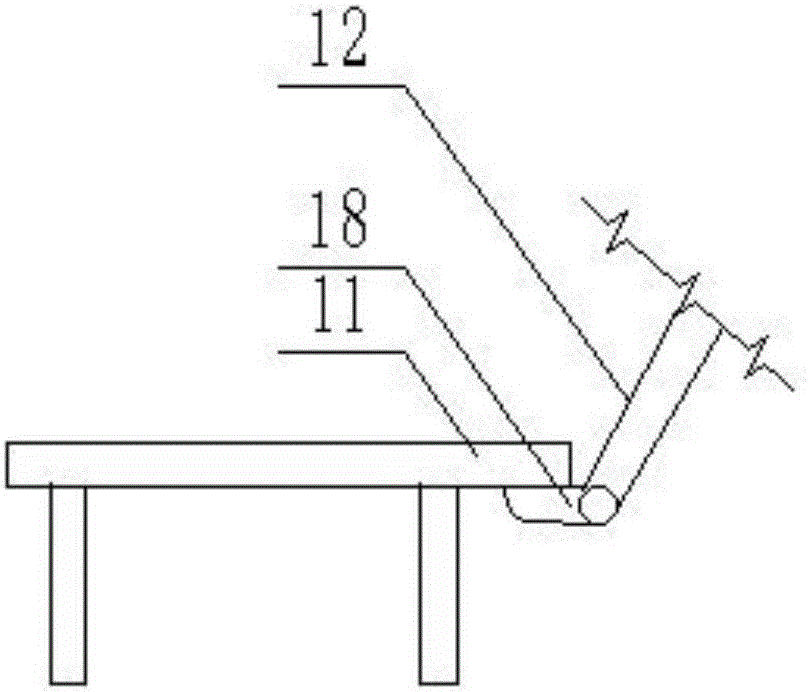

图2为本实用新型的底部连接结构示意图。

图中，1-圆盘、1A-拨杆、2-颈枕、3-下颚托带、4-按摩磁铁、5-脊柱撑板、6-腋下卡位支架、7-软套、8-腰部固定带、9-安全把手、10-按摩坐垫、11-座椅本体、12-第一丝杠套筒、13-调节口、14-固定螺栓、15-第二丝杠套筒、16-丝杠、17-第三丝杆套筒、18-连接块。

具体实施方式

下面结合附图，对本实用新型的一个具体实施方式进行详细描述，但应当理解本实用新型的保护范围并不受具体实施方式的限制。

如图1-2所示，本实用新型包括座椅本体11和矫正靠背，所述矫正靠背包括丝杠16，所述丝杠16配装有第一丝杠套筒12、第二丝杆套筒15和第三丝杆套筒17，所述丝杠16的顶部连接有圆盘1，所述圆盘1上设置有拨杆1A，所述第三丝杆套筒17上装有颈枕2，所述颈枕2上设置有下颚托带3，所述第二丝杠套筒15上装有至少三个脊柱撑板5，所述第一丝杠套筒12上装有至少两个脊柱撑板5；所述第二丝杆套筒15固连有腋下卡位支架6，所述腋下卡位支架6两侧端部装有软套7，所述座椅本体11下部固连有连接块18，所述连接块18通过销轴连接第一丝杠套筒12下部。下颚托带3可在拉伸时更好的保护椎部。

所述脊柱撑板5的凸起部位阵列安装有按摩磁铁4。按摩磁铁4可舒经活络，缓解疼痛。

所述脊柱撑板5凹部设置有调节口13，所述脊柱撑板5通过固定螺栓14固定于所述第一丝杠套筒12和所述第二丝杆套筒15上。调节口13的作用是使脊柱撑板5可根据患者脊柱侧弯程度适当调整配合，达到更好的契合度，起到更好的矫正效果。

所述座椅本体11上装有按摩坐垫10。防止长时间矫正，臀部肌肉酸累的问题。

所述第一丝杠套12筒下部设置有腰部固定带8。所述腰部固定带8，起到固定腰部的作用，使背部拉伸起到更好的效果。

所述座椅本体11两侧设置安全把手9。

所述脊柱撑板5采用厚度为0.5厘米且中间凹两侧凸的塑料板。

进行矫正是，患者坐在座椅本体11上，背靠在脊柱撑板5上，头靠颈枕2，下颚托带3固定下颚，腰部固定带8固定住腰部，将两侧腋部置于腋下卡位支架6两侧的软套上，调节销轴，使矫正靠背和座椅本体11有一个适合的角度，需要另一人员拨动拨杆1A，开始背部的拉伸矫正。

以上公开的仅为本实用新型的一个具体实施例，但是，本实用新型并非局限于此，任何本领域的技术人员能思之的变化都应落入本实用新型的保护范围。
