一种电热护腰的制作方法

本实用新型涉及护腰，具体是一种电热护腰。

背景技术：

目前，市面上的电热护腰一般都是使用的发热丝、电热片或电热膜进行电加热的，发热丝工艺传统，生产步骤成熟，当时在使用时没有设置有效的防水防干的作用层，使用时间长了会产生老化的现象，安全性与可靠性不高，同时利用发热丝进行加热的护腰一般电加热层的加热点比较集中，加热区域比较局限，腰部受热不均；利用电热片或电热膜的电加热护腰，一般是需要先通电进行预热，其生产的工艺步骤相较于电热丝不是很成熟。

技术实现要素：

针对现有技术中存在的不足，本实用新型的目的是在于提供一种电热护腰，其结构简单，功能实用，加热护腰效果好，安全可靠。

为实现上述目的，本实用新型通过以下技术方案予以实现：

一种电热护腰，包括护腰、外接线和插头，护腰包括主体、发热丝和电源母座，发热丝设在主体内，电源母座设在主体上，发热丝与电源母座相连接，外接线的一侧与电源母座相连接，外接线的另一侧设有插头，主体包括热压膜、第一贴合料、发热层和第二贴合料，发热丝设在发热层上，发热层的设有发热丝的一侧设有第一贴合料，第一贴合料的外侧设有热压膜，发热层的另一侧设有第二贴合料，发热层上设有绝缘层和连接辅件，电源母座设在绝缘层上，绝缘层和连接辅件均与第一贴合料相连接，发热层上设有连接主件，连接主件与第二贴合料相连接。

进一步，所述外接线上设有控制器，控制器上设有推制开关和LED显示屏。

进一步，所述连接辅件上设有魔术毛，连接主件上设有魔术勾。

进一步，所述魔术勾是平牙魔术勾。

进一步，所述第二贴合料上连接有网布袋。

进一步，所述发热丝均匀分布在发热层上。

进一步，所述电热护腰包括延长带。

进一步，所述延长带的一侧设有魔术毛，延长带的另一侧设有魔术勾。

进一步，外接线是可拆卸的。

进一步，绝缘层采用的是绝缘PU料。

进一步，第一贴合料和第二贴合料的材质均是边纶布。

进一步，所述发热丝是双螺旋发热丝。

综上所述，本实用新型的有益效果是：本实用新型结构简单，携带整理方便，操作方便，功能实用，全方位护腰，加热护腰效果好，腰部受热均匀，安全可靠。

附图说明

图1是本实用新型实施例的主视图；

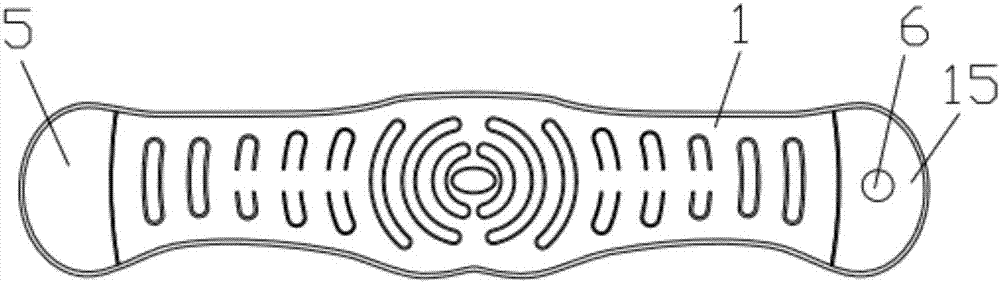

图2是本实用新型实施例中护腰的主视图；

图3是本实用新型实施例中护腰的后视图；

图4是本实用新型实施例中延长带的主视图；

图5是本实用新型实施例中热压膜的主视图；

图6是本实用新型实施例中第一贴合料的主视图；

图7是本实用新型实施例中发热层的主视图；

图8是本实用新型实施例中第二贴合料的主视图；

图中，1、主体，2、外接线，3、控制器，4、插头，5、连接辅件，6、电源母座,7、连接主件，8、网布袋，9、延长带，10、热压膜，11、第一贴合料，12、发热层,13、发热丝，14、第二贴合料，15、绝缘层。

具体实施方式

下面将结合附图以及具体实施方式对本实用新型作进一步的说明：

如图1至图8所示，一种电热护腰，包括护腰、外接线2和插头4，护腰包括主体1、发热丝13和电源母座6，发热丝13设在主体1内，电源母座6设在主体1上，发热丝13与电源母座6相连接，外接线2的一侧与电源母座6相连接，外接线2的另一侧设有插头4，外接线2上设有控制器3，控制器3上设有推制开关和LED显示屏，主体1包括热压膜10、第一贴合料11、发热层12和第二贴合料14，发热丝13均匀分布在发热层12上，发热层12的设有发热丝13的一侧设有第一贴合料11，第一贴合料11的外侧设有热压膜10，发热层12的另一侧设有第二贴合料14，发热层12上设有绝缘层15和连接辅件5，连接辅件5上设有魔术毛，电源母座6设在绝缘层15上，绝缘层15和连接辅件5均与第一贴合料11相连接，发热层12上设有连接主件7，连接主件7上设有魔术勾，连接主件7与第二贴合料14相连接，第二贴合料14上连接有网布袋8，网布袋8可用于安放药包。

进一步，所述魔术勾是平牙魔术勾。

进一步，所述电热护腰包括延长带9。

进一步，所述延长带9的一侧设有魔术毛，延长带9的另一侧设有魔术勾。

进一步，外接线2是可拆卸的。

进一步，绝缘层15采用的是绝缘PU料。

进一步，第一贴合料11和第二贴合料14的材质均是边纶布。

进一步，发热丝13是双螺旋发热丝。

该电热护腰的工作原理为：将护腰上设有热压膜10的一边对准腰部进行环绕操作，然后通过连接辅件5上的魔术毛和连接主件7上的魔术勾将护腰的两端连接在一起，(如果护腰的长度不够则可在连接辅件5与连接主件7之间添加延长带9)将外接线2和电源母座6连接在一起，利用外接线2上的插头4连接外接电源的插座，外推动接线2上控制器3的推制开关接通电路，LED显示屏亮起，电流通入发热丝13中尝试热量，进行加热操作。

该电热护腰结构简单，能够促进及改善全身血液循环功能，增加组织供血，促进微循环，缓解肌肉疲劳；外接线2是可拆卸的，可以单独的对护腰和外接线2进行收集整理，携带清理方便；该电热护腰只需通过对控制器3上的推制开关操作即可控制护腰上的加热效果，操作方便，功能实用；在发热层两边设第一贴合料11和第二贴合料14，第一贴合料11和第二贴合料14的材质均是边纶布，能够有效的增加该电热护腰使用时的舒适度；电源母座6设在绝缘层15，避免漏电产生危险，增强安全性与可靠性；在第一贴合料11的外侧设有热压膜10，能够起到很好的防水防干的效果，保证该电热护腰的使用寿命，同时也可以起到进一步的绝缘的作用，增强安全性与可靠性；发热丝13均匀分布在发热层12上，使得加热护腰效果更好，腰部受热更均匀，且发热丝13是双螺旋发热丝，发热效果更好，更加安全；电热护腰包括延长带9，能够有效的增加护腰的长度，起到保证全方位护腰的效果。

对于本领域的技术人员来说，可根据以上技术方案以及构思，做出其他各种相应的改变以及变形，而所有的这些改变和变形都应该属于本实用新型权利要求的保护范围之内。
