头部按摩件的制作方法

本实用新型涉及电器设备技术领域，更具体地涉及一种头部按摩件。

背景技术：

随着经济社会的快速发展，人们的生活水平不断提高，而同时，高强度、高节奏的工作内容和生活压力也正在慢慢侵袭人们的健康。其中，对于大部分生活在城市里的人们而言，在进行一整天的高强度的脑力活动之后，通常会感到头昏脑胀，疲惫不堪，若此时能对头部进行按摩，将能得到有效的缓解和放松，有利于人体健康。

针对该问题，目前市场上出现了很多头部按摩器，现有的这些头部按摩器都是头罩式的，使用时需要将整个按摩器佩戴在头部，其结构复杂、成本较高且操作不便，而且，其均是以震动的方式来实现按摩，存在舒适度不够的问题。

鉴于此，有必要提供一种结构简单、使用方便且舒适度较高的头部按摩件。

技术实现要素：

本实用新型所要解决的技术问题是提供一种结构简单、使用方便且舒适度较高的头部按摩件。

为了解决上述问题，本实用新型提供一种头部按摩件，其包括：一壳体，所述壳体包括前壳和后壳，所述前壳上设有用于贴近头部的软胶按摩部，所述软胶按摩部包括一软胶片及设于所述软胶片的外侧面上的多个按摩手指；以及一旋转组件，所述旋转组件包括一置于所述壳体内的主动转轴，所述主动转轴上沿着轴向方向设有多个主动凸轴，多个所述主动凸轴交错设置，所述主动转轴的上端安装在所述壳体的顶部，其下端位于所述壳体的底部以连接一电机；在所述电机的驱动下，所述主动转轴在壳体内绕自身轴线转动，其上的多个主动凸轴将同时/先后接触并挤压软胶片的内侧面使得多个所述按摩手指同时/先后被顶起而朝头部方向移动。

优选地，所述旋转组件还包括与所述主动转轴平行设置的至少一从动转轴，所述主动转轴上设有至少一主动齿轮；所述从动转轴上设有多个从动凸轴以及至少一与所述主动齿轮相啮合的从动齿轮。

优选地，所述主动转轴上等间隔地设有多个主动齿轮，相应地，所述从动转轴上等间隔地设置有多个从动齿轮，每个所述从动齿轮与相应的主动齿轮相啮合。

优选地，所述主动转轴上的主动凸轴与所述从动转轴上的从动凸轴交错分布。

优选地，所述主动转轴上的主动凸轴与所述从动转轴上的从动凸轴相间分布。

优选地，所述主动转轴和从动转轴均通过固定套安装于所述壳体内。

优选地，所述主动转轴和其上的主动齿轮以及主动凸轴一体成型；所述从动转轴和其上的从动齿轮以及从动凸轴一体成型。

优选地，所述软胶按摩部上的按摩手指的顶点共同形成可与头部贴合的曲面。

优选地，所述软胶片和按摩手指是由硅胶制成的一体结构。

优选地，所述软胶按摩部上设有多个出风孔。

与现有技术相比，本实用新型所提供的头部按摩件可配合一设有电机的操作手柄来使用，例如可应用于现有的具有旋转功能的美发吹风机中，主动转轴在吹风机的电机的驱动下可在壳体内绕自身轴线转动，转动时其上的多个主动凸轴可同时或先后挤压并顶起软胶按摩部上的按摩手指，使得按摩手指交错且间隔地按压用户的头部，较好地模拟了人工指压按摩的方式，从而达到良好的按摩效果。本实用新型所提供的头部按摩件基于简单的结构设计即可方便地实现良好的按摩效果，具有较低的成本和较好的市场需求，可带来良好的经济效益。

通过以下的描述并结合附图，本实用新型将变得更加清晰，这些附图用于解释本实用新型的实施例。

附图说明

图1为本实用新型头部按摩件一实施例的正面示意图。

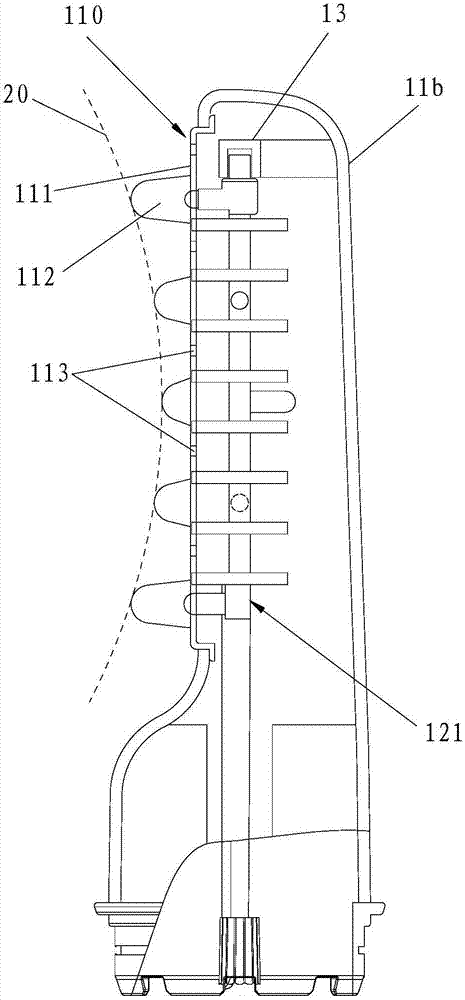

图2为图1所示头部按摩件的侧面示意图。

图3为图1所示头部按摩件中旋转组件的正面示意图。

图4为图3所示旋转组件的分解示意图。

图5a至5d展示了图3所示旋转组件中主动凸轴的运动变化过程。

图6a至6d展示了图3所示旋转组件与软胶按摩部的配合关系。

具体实施方式

下面将结合本实用新型实施例中的附图，对实施例中的技术方案进行清楚、完整地描述，附图中类似的组件标号代表类似的组件。显然，以下将描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

图1至图4展示了本实用新型头部按摩件一实施例的具体结构。参照图1至图4，本实施例的头部按摩件10可应用于具有旋转功能的美发吹风机中，由吹风机中的马达来驱动该头部按摩件10实现头部按摩效果。

参照图1至图4，在本实施例中，头部按摩件10包括一壳体11以及一旋转组件12。其中，所述壳体11包括前壳11a和后壳11b，该前壳11a和后壳11b组装在一起而形成具有收容空间的壳体11，所述旋转组件12置于该壳体11内。

具体地，所述前壳11a上设有用于贴近头部的软胶按摩部110，所述软胶按摩部110包括一软胶片111及设于所述软胶片111的外侧面上的多个按摩手指112。

所述旋转组件12包括一主动转轴121，所述主动转轴121上沿着轴向方向(也即在主动转轴121上从上到下)设有多个主动凸轴121a，多个所述主动凸轴121a交错设置，也即，从主动转轴121的顶部俯视时，相邻两个主动凸轴121a之间形成某一角度，例如90度。所述主动转轴121的上端通过固定套13安装在所述壳体11的顶部，其下端位于所述壳体11的底部以连接一电机(图未示)，例如具有旋转功能的美发吹风机中的电机。在所述电机的驱动下，所述主动转轴121在壳体11内绕自身轴线转动，其上的多个主动凸轴121a将同时/先后接触并挤压软胶片111的内侧面使得多个所述按摩手指112同时/先后被顶起而朝头部方向移动，从而实现按压头部的效果。

在某些实施例，例如本优选实施例中，所述软胶片111和按摩手指112是由硅胶制成的一体结构，其中，软胶片111为弧形面结构，多个按摩手指112在软胶片111上呈矩阵式间隔排列，位于同一横向排的多个按摩手指112的高度相同，而位于同一纵排的多个按摩手指112高低不一致，位于中间的按摩手指112的高度最低，其相邻的按摩手指112的高度依次增大，如图2所示，从而，所述软胶按摩部110上的所有按摩手指112的顶点共同形成可与头部弧度20贴合的曲面，以提供更好的按摩效果。

在某些实施例，例如本优选实施例中，所述软胶按摩部110上设有多个出风孔113。当头部按摩件10应用于具有旋转功能的美发吹风机时，可在按摩的同时开启冷风/热风吹发功能，在按摩的同时实现吹发，也使得发根和头皮得到舒缓，进一步提升按摩效果。

优选地，所述旋转组件12还包括与所述主动转轴121平行设置的一个或两个从动转轴122。在某些实施例，例如本优选实施例中，为了更大程度地增大按摩覆盖范围，所述主动转轴121的两侧均设有一从动转轴122，两所述从动转轴122均平行于所述主动转轴121，每个所述从动转轴122的上下两端均通过固定套13固定在壳体11内。其中，每个主动转轴121上设有至少一主动齿轮121b，在本优选实施例中，所述主动转轴121上等间隔地设有多个主动齿轮121b，相应地，所述从动转轴122上也等间隔地设置有多个从动齿轮122b，每个所述从动齿轮122b与相应的主动齿轮121b相啮合，使得主动转轴121可更好地驱动两从动转轴122同步转动。

每个所述从动转轴122上设有多个从动凸轴122a，所述主动转轴121上的主动凸轴121a与所述从动转轴122上的从动凸轴122a交错分布。在某些实施例，例如本优选实施例中，所述主动转轴121上的主动凸轴121a与所述从动转轴122上的从动凸轴122a相间分布。基于上述设计，可很好地避免主动转轴121上的主动凸轴121a和从动转轴122上的从动凸轴122a在旋转过程中相互冲突。优选地，所述主动转轴121和其上的主动齿轮121b以及主动凸轴121a一体成型；所述从动转轴122和其上的从动齿轮122b以及从动凸轴122a也一体成型。

如图5a至图5d以及图6a至图6d所示，其展示了主动转轴121上的主动凸轴121a和与该主动凸轴121a相邻的从动凸轴122a在旋转过程中的位置变化情况以及对软胶按摩部110的挤压作用。假设图5a为初始状态，此时，主动凸轴121a向上，两从动凸轴122a朝向中间的主动凸轴121a，三个凸轴均对软胶按摩部110无挤压作用，如图6a所示；图5b为主动转轴121顺时针旋转90度后的状态，由于主动转轴121的顺时针旋转将带动两从动轴的反方向旋转(逆时针旋转90度)，此时，主动凸轴121a朝向右侧，左侧从动凸轴122a朝上，右侧的从动凸轴122a向下而对软胶按摩部110产生挤压作用，从而推动相应位置的按摩手指112朝头部方向移动以实现按摩效果，如图6b所示；图5c为主动转轴121顺时针旋转180度后的状态，此时，两从动凸轴122a分别朝向两侧，主动凸轴121a朝下而对软胶按摩部110产生挤压作用，如图6c所示；图5d为主动转轴121顺时针旋转270度后的状态，此时，由左侧的从动凸轴122a对软胶按摩部110产生挤压作用，如图6d所示；在主动转轴121顺时针旋转360度后其恢复原始状态，如图5a和6a所示。

如上所述，本实用新型所提供的头部按摩件可配合一设有电机的操作手柄来使用，例如可应用于现有的具有旋转功能的美发吹风机中，主动转轴在吹风机的电机的驱动下可在壳体内绕自身轴线转动，转动时其上的多个主动凸轴可同时或先后挤压并顶起软胶按摩部上的按摩手指，使得按摩手指交错且间隔地按压用户的头部，较好地模拟了人工指压按摩的方式，从而达到良好的按摩效果。本实用新型所提供的头部按摩件基于简单的结构设计即可方便地实现良好的按摩效果，具有较低的成本和较好的市场需求，可带来良好的经济效益。

以上结合最佳实施例对本实用新型进行了描述，但本实用新型并不局限于以上揭示的实施例，而应当涵盖各种根据本实用新型的本质进行的修改、等效组合。
