一种带有升降功能的快速移动检查床的制作方法

本实用新型是一种带有升降功能的快速移动检查床，属于医疗器械领域。

背景技术：

现代医疗器械中，对应于不同类型的扫描成像仪器，都有配套的检查床。当对患者进行计算机断层扫描时，需要患者躺在CT检查床上；当使用血管造影仪对病患部位进行扫描成像时，需要采用血造影仪专用的检查床支撑患者。现有技术中，当患者做完CT后，还需要使用血管造影仪对病患部位扫描时，需要将患者从CT检查床移动到血管造影仪检查床上。例如，可以通过病人自行移动或通过担架床等方式将患者从CT检查床上移动到血管造影仪检查床上。

但是，在将患者在不同的检查床上移动时，可能会对患者造成二次伤害。

技术实现要素：

针对现有技术存在的不足，本实用新型目的是提供一种带有升降功能的快速移动检查床，以解决患者在不同的检查床上移动时，可能会对患者造成二次伤害。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种带有升降功能的快速移动检查床，其结构包括：万向轮、固定装置、机架、升降装置、下身固定板、床垫、升降杆、调节螺母、挂钩、护栏、上身固定板、旋转装置、脚轮、控制器；所述万向轮固定于机架下，所述万向轮上设有固定装置，所述机架上设有升降装置，所述升降装置上设有上身固定板，所述上身固定板上设有床垫，所述机架上设有升降杆，所述升降杆上设有调节螺母，所述升降杆上设有挂钩，所述上身固定板上设有护栏，所述上身固定板通过旋转装置与上身固定板连接，所述机架下设有脚轮，所述机架下设有控制器，所述升降装置由架体锁销、导向装置、锁销、液压缸、活塞杆、活塞杆锁销、架体组成。

进一步地，所述机架通过升降装置与下身固定板连接。

进一步地，所述升降装置、旋转装置、控制器通过导线连接。

进一步地，所述液压缸通过锁销与架体连接。

进一步地，所述活塞杆通过活塞杆锁销与架体连接。

进一步地，所述活塞杆设于液压缸内。

本实用新型的有益效果：采用带动床板运动的支架，以及带动支架旋转的支撑旋转装置，当支撑旋转装置带动支架进行旋转时，与支架连接的床板做相应的旋转，带动患者运动。通过床板的运动，实现患者在不同扫描仪器之间的移动，而无需将患者从一个检查床移动到另一个检查床，因此可以提高患者进行不同扫描操作时的安全性，采用的升降装置可使检查床上下运动，运用万向轮使检查床可以快速的移动。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

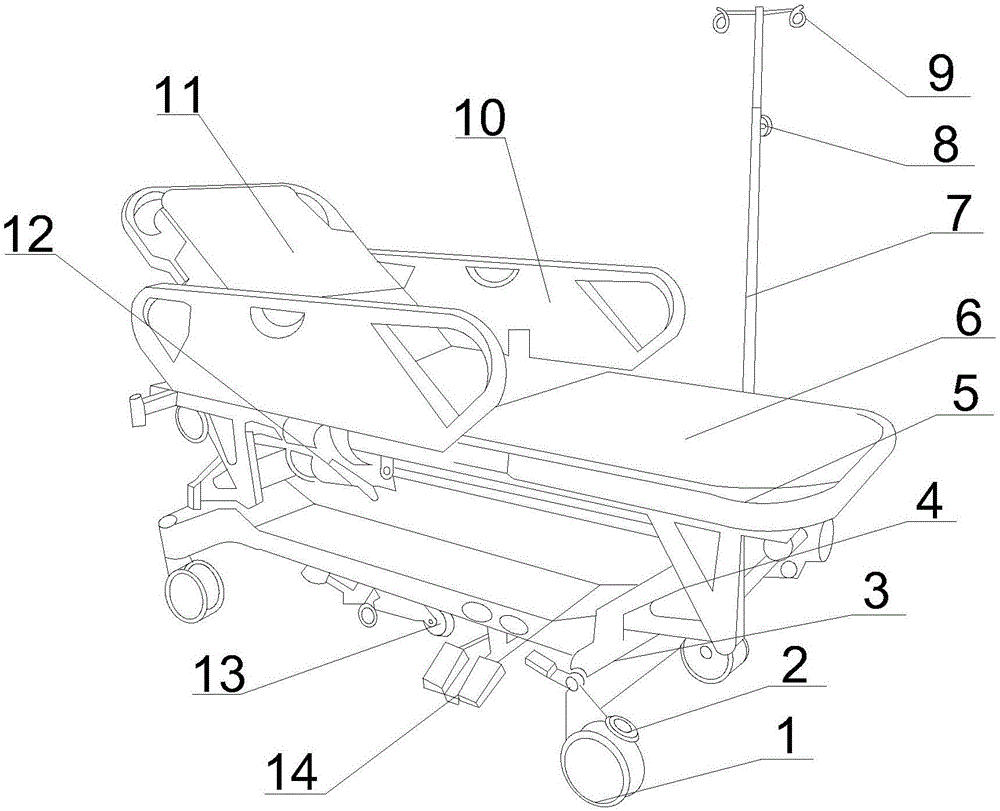

图1为本实用新型一种带有升降功能的快速移动检查床的结构示意图；

图2为本实用新型一种带有升降功能的快速移动检查床的升降装置结构示意图；

图中：万向轮-1、固定装置-2、机架-3、升降装置-4、下身固定板-5、床垫-6、升降杆-7、调节螺母-8、挂钩-9、护栏-10、上身固定板-11、旋转装置-12、脚轮-13、控制器-14、架体锁销-401、导向装置-402、锁销-403、液压缸-404、活塞杆-405、活塞杆锁销-406、架体-407。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1与图2，本实用新型提供一种技术方案：一种带有升降功能的快速移动检查床，其结构包括：万向轮1、固定装置2、机架3、升降装置4、下身固定板5、床垫6、升降杆7、调节螺母8、挂钩9、护栏10、上身固定板11、旋转装置12、脚轮13、控制器14；所述万向轮1固定于机架3下，所述万向轮1上设有固定装置2，所述机架3上设有升降装置4，所述升降装置4上设有上身固定板5，所述上身固定板5上设有床垫6，所述机架3上设有升降杆7，所述升降杆7上设有调节螺母8，所述升降杆7上设有挂钩9，所述上身固定板5上设有护栏10，所述上身固定板5通过旋转装置12与上身固定板11连接，所述机架3下设有脚轮13，所述机架3下设有控制器14，所述升降装置4由架体锁销401、导向装置402、锁销403、液压缸404、活塞杆405、活塞杆锁销406、架体407组成，所述机架3通过升降装置4与下身固定板5连接，所述升降装置4、旋转装置12、控制器14通过导线连接，所述液压缸404通过锁销403与架体407连接，所述活塞杆405通过活塞杆锁销406与架体407连接，所述活塞杆405设于液压缸404内。

在进行使用时，患者躺在下身固定板5、上身固定板11上，通过固定装置2使万向轮1固定，通过控制器14来操作检查床运动，通过调节螺母8调节升降杆7至合适位置，通过挂钩9挂上输液瓶可对患者进行输液，运用万向轮1使检查床可以快速的移动。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
