双层护理用托盘的制作方法

本实用新型涉及一种双层护理用托盘，属于护理用医疗器械领域。

背景技术：

目前，在医院，医用托盘是医护人员每天必需使用的器械，医用托盘用来存放消毒瓶、体温计等用品，同时还得存放大量的病人服用的药，而这些药大都为小瓶装的，在走动过程中经常会因为震动而到的东倒西歪，很不方便，而且还怕盘中撒落液体消毒酒精而污染药品，因此我们目前需要一种托盘能够防止病人服用的小药瓶跌倒；

另外工作中，医护人员需要端着医用托盘进入不同的病房，给不同的病人进行护理，然而托盘都是搪瓷的，所以非常滑，如果将托盘放置后，台面上有液体或者台面略有倾斜，很容易会导致托盘滑落，非常不安全；

还有目前病号越来越多，医护人员非常忙碌，而目前的托盘大都为单层托盘，存放物品非常少，或者说因为面积的原因不能很好的区分物品区域，非常杂乱。

技术实现要素：

根据现有技术的不足，本实用新型要解决的技术问题是：提供一种双层护理用托盘，有效固定药瓶，同时还能够有效的防止托盘的滑落，并且能够很好的增大存放体积，还能很好的划分物品存放区域。

本实用新型解决其技术问题所采用的技术方案是：提供一种双层护理用托盘，包括内盘体和外盘体，内盘体通过设置在顶端的支撑挡板设置在外盘体内，内盘体外壁尺寸与外盘体内径尺寸相互匹配；

所述的内盘体和外盘体中间均设置有隔板；

所述内盘体中的隔板一侧设置有药瓶限位板，药瓶限位板内均匀设置有药瓶限位孔；

所述的外盘体中的隔板一侧和外盘体之间设置有紧固带，外盘体中的隔板另外一侧设置有活动安装的滤网板，滤网板下设置有支撑柱。

所述的内盘体和外盘体底部均设置有防滑层。

其中支撑挡板外延长出外盘体2-3cm，主要是为了方便端取内盘体。

所述的药瓶限位孔直径为2-5cm。

所述的支撑柱高度为2-3cm。

使用时，首先病人服用的瓶装药放入到内盘体的药瓶限位板内，设置在合适的药瓶限位孔内，药瓶限位孔为多个设置，直径在2-5cm不等，选择药瓶直径略小的药瓶限位孔，这样就能有效的防止药瓶的跌倒；

病人所用的其他物品可以放置在内盘体的的另外一侧，这样拿取也相当方便，看起来也干净整洁；

外盘体内设置有滤网板的一侧可以放置消毒酒精和消毒棉球等，为了防止酒精撒落污染消毒棉球，还设置有滤网板，能够有效避免污染，外盘体的另外一侧放置医疗器械，如听诊器或者血压计等，通过紧固带固定，有效防止晃动；

需要使用外盘体内的物品时，只需要通过支撑挡板就能将整个内盘体端起来，然后就可以拿取外盘体内的物品，非常方便；

另外为了防滑，在内盘体和外盘体底部均设置有防滑层，有效的解决了托盘非常滑的问题。

本实用新型的有益效果是：

1、病人服用的瓶装药放入到内盘体的药瓶限位板内，设置在合适的药瓶限位孔内，药瓶限位孔为多个设置，直径在2-5cm不等，选择药瓶直径略小的药瓶限位孔，这样就能有效的防止药瓶的跌倒；

2、外盘体内设置有滤网板的一侧可以放置消毒酒精和消毒棉球等，为了防止酒精撒落污染消毒棉球，还设置有滤网板，能够有效避免污染，外盘体的另外一侧放置医疗器械，如听诊器或者血压计等，通过紧固带固定，有效防止晃动；

3、为了防滑，在内盘体和外盘体底部均设置有防滑层，有效的解决了托盘非常滑的问题；

4、使用外盘体内的物品时，只需要通过支撑挡板就能将整个内盘体端起来，然后就可以拿取外盘体内的物品，非常方便。

附图说明

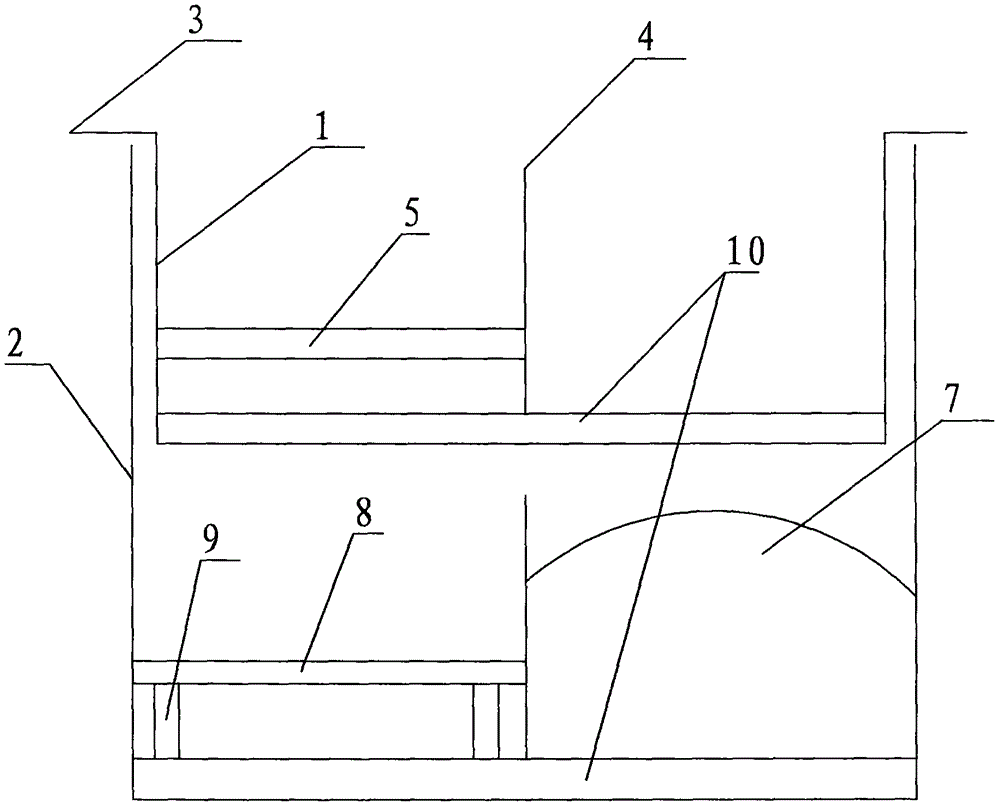

图1为本实用新型的结构示意图；

图2为图1中药瓶限位板的结构示意图；

图中：1为内盘体；2为外盘体；3为支撑挡板；4为隔板；5为药瓶限位板；6为药瓶限位孔；7为紧固带；8为滤网板；9为支撑柱；10为防滑层。

具体实施方式

下面结合附图对本实用新型的实施例做进一步描述：

实施例1

如图1～2所示，本实用新型包括：内盘体1和外盘体2，内盘体1通过设置在顶端的支撑挡板3设置在外盘体2内，内盘体1外壁尺寸与外盘体2内径尺寸相互匹配；

所述的内盘体1和外盘体2中间均设置有隔板4；

所述内盘体1中的隔板4一侧设置有药瓶限位板5，药瓶限位板5内均匀设置有药瓶限位孔6；

所述的外盘体2中的隔板4一侧和外盘体2之间设置有紧固带7，外盘体2中的隔板4另外一侧设置有活动安装的滤网板8)，滤网板8下设置有支撑柱9。

所述的内盘体1和外盘体2底部均设置有防滑层10。

其中支撑挡板外延长出外盘体2cm，主要是为了方便端取内盘体。

所述的药瓶限位孔6为8个，直径分布为2-5cm。

所述的支撑柱9高度为2cm。
