一种药剂废液收集装置的制作方法

本实用新型涉及药剂废液收集技术领域，尤其涉及一种药剂废液收集装置。

背景技术：

在医院的病房中，病人所需要服用或者注射的药物一般都需要重新更换，在医护人员更换药物时，难免会剩余一些药剂的废液，医护人员必须将这些废液收集，防止对病人和看护人员造成二次伤害，但是，现有的废液收集装置不具有承载药物的功能，且医护人员在使用时仅能够单向操作，降低了废液收集的效率，一定程度上影响了病人的康复，为此，我们提出了一种药剂废液收集装置来解决上述问题。

技术实现要素：

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种药剂废液收集装置。

为了实现上述目的，本实用新型采用了如下技术方案：

一种药剂废液收集装置，包括两个对称设置的车体，所述车体包括底板和支撑板，所述支撑板固定在底板的上端边缘，且两个支撑板相互接触，两个支撑板之间通过合页铰接，且合页位于两个支撑板的同一侧，所述支撑板远离合页的一侧均固定有第一握把，底板的下端四角均固定有行走机构，所述底板的上端设有回收箱，所述回收箱的上端从左至右依次设有第一投放口和第二投放口，所述回收箱内的中部设有竖板，竖板将回收箱的内部从左至右依次分隔为药瓶收集腔和药剂收集腔，所述药瓶收集腔内设有收集箱，收集箱上设有和第一投放口对应的开口，所述收集箱的底部两侧均设有滑块，药瓶收集腔内的底部设有和滑块相对应的滑轨，且滑块位于滑轨内，所述药剂收集腔内设有收集桶，收集桶的上端中部设有输水管，所述输水管远离收集桶的一端和第二投放口的底部连接，所述第二投放口内设有过滤网，所述收集桶的前侧设有出水管，所述回收箱的一侧通过铰接有箱门，所述支撑板的侧壁从上到下依次设有第一隔板和第二隔板，所述第一隔板和第二隔板的一端均固定在支撑板的侧壁上，所述第一隔板的两端均固定有第一固定杆，所述第一固定杆远离第一隔板的一端固定在支撑板上，所述第二隔板的两端均固定有第二固定杆，所述第二固定杆远离第二隔板的一端固定在支撑板上，所述第一隔板上设有放置盒，放置盒内设有多个放置格，所述第二隔板上等间距设有多个放置槽。

优选地，所述放置盒的前侧设有标签。

优选地，所述行走机构为万向轮。

优选地，所述收集箱的前侧设有第二握把，且第一握把和第二握把上均设有防滑纹。

优选地，所述箱门上设有锁扣，回收箱上设有和锁扣对应的锁孔，回收箱通过箱门封闭。

优选地，所述收集桶为透明材质，且收集桶的外侧设有刻度线。

本实用新型中，使用时，医护人员可将盒装的药品放于第一隔板上的放置盒内，根据标签进行分辨，将瓶装的药品放入第二隔板上的放置槽内，通过合页将两个车体合并成单向，通过第一握把和行走机构带动整个车体移动，推到病房门口时，两个医护人员可分别对两侧的病人进行换药和废液收集，将药瓶通过第一投放口送入收集箱内，将残余的废液通过第二投放口和输水管送入收集桶内，废液收集完毕后，打开回收箱的箱门，将收集箱通过滑块拉出，将收集箱内的药瓶倒掉，将收集桶内的废液通过出水管排出。本实用新型可在配药时进行药剂废液收集，防止了废液对病房造成二次污染，保护了病房内的环境，通过双向设计，提高了废液收集的效率，适宜推广。

附图说明

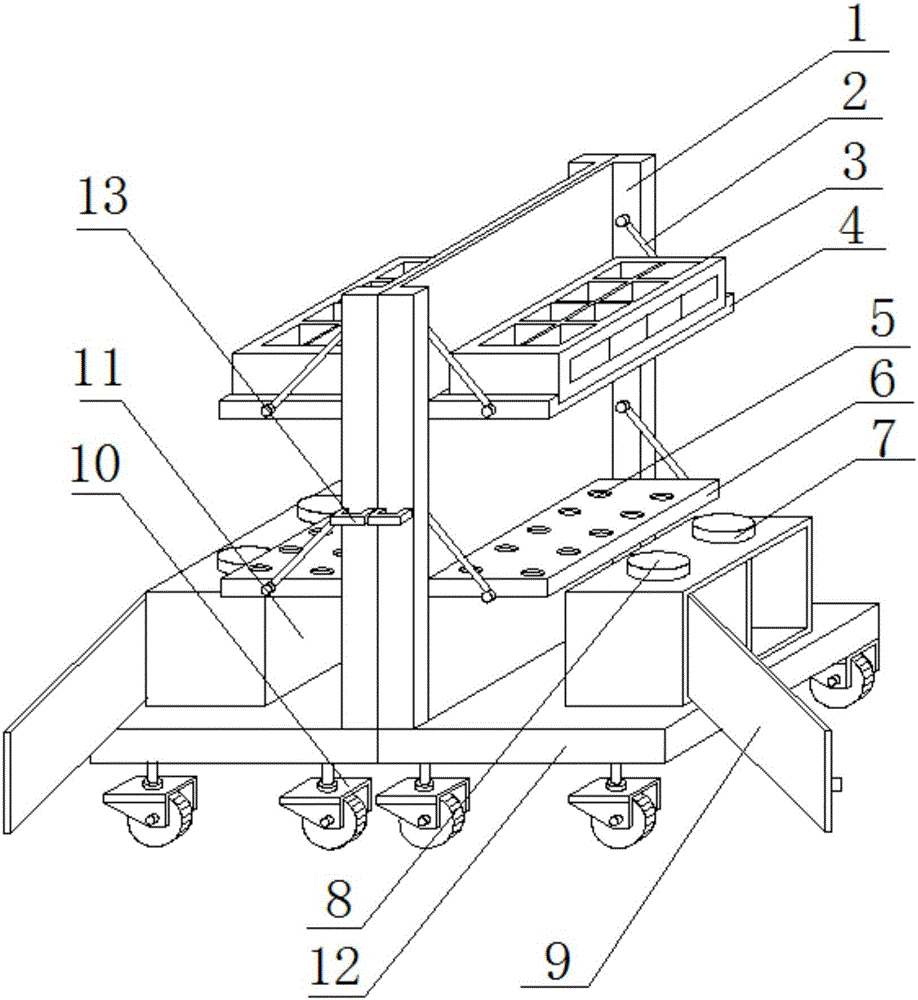

图1为本实用新型提出的一种药剂废液收集装置的结构示意图；

图2为本实用新型提出的一种药剂废液收集装置的回收箱结构示意图；

图3为本实用新型提出的一种药剂废液收集装置的第二投放口结构示意图。

图中：1支撑板、2第一固定杆、3放置盒、4第一隔板、5放置槽、6第二隔板、7第二投放口、8第一投放口、9箱门、10行走机构、11回收箱、12底板、13第一握把、14输水管、15收集桶、16出水管、17收集箱、18滑轨、19滑块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-3，一种药剂废液收集装置，包括两个对称设置的车体，车体包括底板12和支撑板1，支撑板1固定在底板12的上端边缘，且两个支撑板1相互接触，两个支撑板1之间通过合页铰接，且合页位于两个支撑板1的同一侧，支撑板1远离合页的一侧均固定有第一握把13，底板12的下端四角均固定有行走机构10，可通过第一握把13和行走机构10带动整个装置移动，底板12的上端设有回收箱11，回收箱11对药瓶和废液进行回收，回收箱11的上端从左至右依次设有第一投放口8和第二投放口7，回收箱11内的中部设有竖板，竖板将回收箱11的内部从左至右依次分隔为药瓶收集腔和药剂收集腔，药瓶收集腔内设有收集箱17，收集箱17用来收集药瓶，收集箱17上设有和第一投放口8对应的开口，药瓶通过第一投放口8进入收集箱17内，收集箱17的底部两侧均设有滑块19，药瓶收集腔内的底部设有和滑块19相对应的滑轨18，收集箱17通过滑块19在滑轨18上移动，且滑块19位于滑轨18内，药剂收集腔内设有收集桶15，收集桶15用来收集废液，收集桶15的上端中部设有输水管14，输水管14远离收集桶15的一端和第二投放口7的底部连接，第二投放口7内设有过滤网，废液通过第二投放口7和输水管15流入收集桶15内，收集桶15的前侧设有出水管16，收集桶15收集完毕后，可通过出水管16排出，回收箱11的一侧通过铰接有箱门9，通过箱门9可将回收箱11封闭，支撑板1的侧壁从上到下依次设有第一隔板4和第二隔板6，第一隔板4和第二隔板6的一端均固定在支撑板1的侧壁上，第一隔板4的两端均固定有第一固定杆2，第一固定杆2远离第一隔板4的一端固定在支撑板1上，第二隔板6的两端均固定有第二固定杆，第二固定杆远离第二隔板6的一端固定在支撑板1上，第一隔板4上设有放置盒3，放置盒3内设有多个放置格，放置格内可用于存放盒装药品，第二隔板6上等间距设有多个放置槽5，放置槽5可用于放置瓶装药品。

本实用新型中，放置盒3的前侧设有标签，可根据标签更好的区分药物，行走机构10为万向轮，便于移动，收集箱17的前侧设有第二握把，便于将收集箱17拉出，且第一握把13和第二握把上均设有防滑纹，进行防滑，箱门9上设有锁扣，回收箱11上设有和锁扣对应的锁孔，回收箱11通过箱门9封闭。收集桶15为透明材质，且收集桶15的外侧设有刻度线，更能清楚的看出收集桶15内的废液存储量。

本实用新型中，使用时，医护人员可将盒装的药品放于第一隔板4上的放置盒3内，根据标签进行分辨，将瓶装的药品放入第二隔板6上的放置槽5内，通过合页将两个车体合并成单向，通过第一握把13和行走机构10带动整个车体移动，推到病房门口时，两个医护人员可分别对两侧的病人进行换药和废液收集，将药瓶通过第一投放口8送入收集箱17内，将残余的废液通过第二投放口7和输水管14送入收集桶15内，废液收集完毕后，打开回收箱11的箱门9，将收集箱17通过滑块19拉出，将收集箱17内的药瓶倒掉，将收集桶15内的废液通过出水管16排出。

以上，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
