一种艾灸床的控烟装置的制作方法

本实用新型涉及一种艾灸床，更具体而言是指一种艾灸床的控烟装置。

背景技术：

艾灸是一种燃烧艾条悬灸人体穴位的中医疗法，艾灸床是为艾灸设计的专用床。目前市场上的艾灸床主要由床体组成，床体上设有敞开式艾灸槽，敞开式艾灸槽内可燃烧艾灸段，人躺在艾灸床上，可进行艾灸，这种艾灸床结构简单无法控制或者调整艾灸产生的烟量，无法控制熏烤到人体的面积，实际运用性差。

技术实现要素：

本实用新型的主要目的在于提供一种艾灸床的控烟装置，本实用新型安装在床板、与床架之间，用于控制艾条、艾柱产生的热量、烟量通过窗口的流量，从而控制熏烤人体的面积或者时间。

本实用新型采用的技术方案为：一种艾灸床的控烟装置，包括安装在艾灸燃烧盘上方的固定板、至少一个设置在该固定板中的供艾条、艾柱延烧产生的热量、烟气穿过的窗口、设置在该固定板底部用于调节该窗口开口面积的调节组件，其中，该调节组件包括两个分别设置该窗口两侧的移动组件、用于调节该窗口的开口面积的调节板以及用于推动该调节板移动的驱动器，该调节板的头尾两端可移动地安装在该移动组件上，通过该驱动器推动调节板在该移动组件中移动。

该两个移动组件都包括框架、两个分别设置在框架头尾两端的旋转柱、套接在两个旋转柱上的移动线以及固定在该移动线中的移动块，该调节板的头尾两端与该移动块固定，该驱动器的推动轴与该移动块连接。

该调节组件还可以为直线导轨。

该推动器可以为电动推杆或者气缸。

该电动推杆的推动轴与该移动块连接。

本实用新型的有益效果为：本实用新型在结构上包括安装在艾灸燃烧盘上方的固定板、至少一个设置在该固定板中的供艾条、艾柱延烧产生的热量、烟气穿过的窗口、设置在该固定板底部用于调节该窗口开口面积的调节组件，其中，该调节组件包括两个分别设置该窗口两侧的移动组件、用于调节该窗口的开口面积的调节板以及用于推动该调节板移动的驱动器，该调节板的头尾两端可移动地安装在该移动组件上，通过该驱动器推动调节板在该移动组件中移动。通过推动器推动调节板移动，从而促使调节板调节窗口的面积，进而控制艾条、艾柱产生的热量、烟量通过窗口的流量，从而控制熏烤人体的面积或者时间。

附图说明

图1为本实用新型安装在艾灸床的示意图，

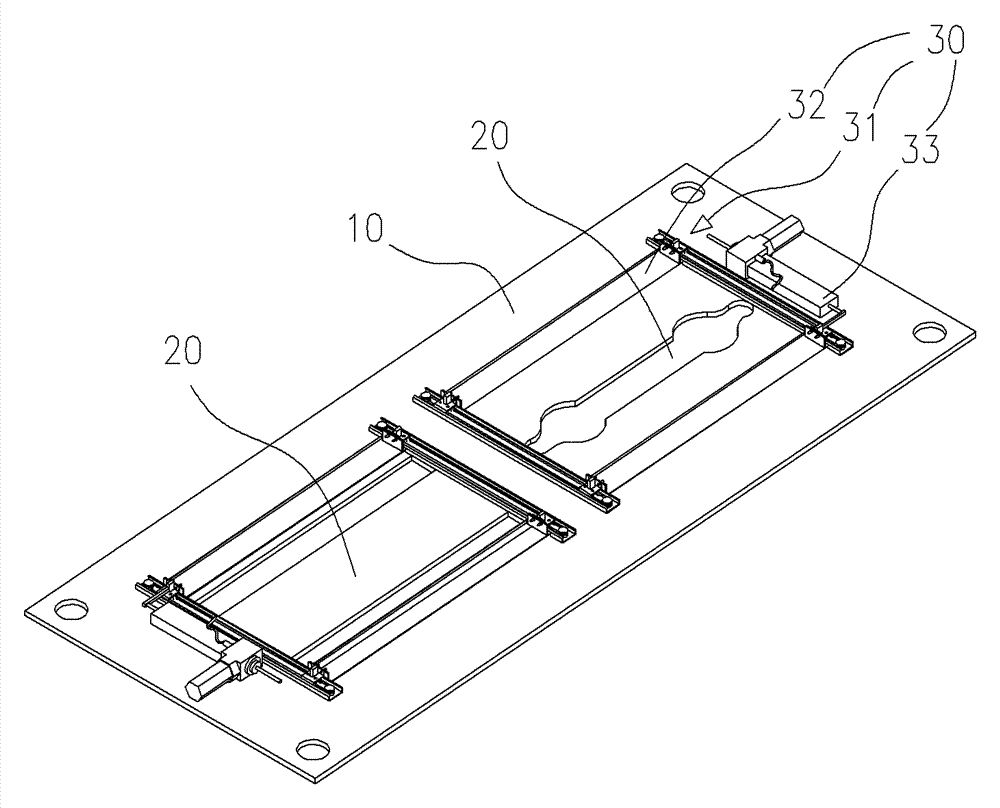

图2为本实用新型的立体示意图。

图3为本实用新型的移动组件的放大示意图。

图4为本实用新型的驱动器与移动块的连接示意图。

具体实施方式

如图1至图4所示为本实用新型的一种较佳的具体实施例子，一种艾灸床的控烟装置，其安装在艾灸床的床板A、与床架B之间，其包括，安装在艾灸燃烧盘C上方的固定板10、至少一个设置在该固定板10中的供艾条、艾柱延烧产生的热量、烟气穿过的窗口20、设置在该固定板10底部用于调节该窗口20开口面积的调节组件30，其中，该调节组件30包括两个分别设置该窗口20两侧的移动组件31、用于调节该窗口20的开口面积的调节板32以及用于推动该调节板32移动的驱动器33，该调节板32的头尾两端可移动地安装在该移动组件31上，通过该驱动器33推动调节板32在该移动组件31中移动。

该两个移动组件31都包括框架311、两个分别设置在框架311头尾两端的旋转柱312、套接在两个旋转柱312上的移动线313以及固定在该移动线313中的移动块314，该调节板32的头尾两端与该移动块314固定，该驱动器33的推动轴331与该移动块314连接，通过推动轴331的伸缩推动移动块314来回移动，进而推动窗口20的开启或者关闭。

该调节组件30还可以为直线导轨。

通过推动器34推动调节板32移动，从而促使调节板32调节窗口20的面积，进而控制艾条、艾柱产生的热量、烟量通过窗口20的流量，从而控制熏烤人体的面积或者时间。

优选的是，本实用新型的窗口20的数量为三个，其中两个为一组设置在固定板的一侧，另一个窗口设置在固定板的另一侧，相应的移动组件31的移动块314的数量为两个，分别固定在移动线的两边，实现联动的效应。

进一步，该推动器33可以为电动推杆或者气缸。

参照本实施例子，如图4所示，本实用新型的推动器33为电动推杆，该电动推杆的推动轴331与该移动块314连接。

本实用新型的实施例以及附图只是为了展示本实用新型的设计构思，本实用新型的保护范围不应当局限于这一实施例。

通过上面的叙述可以看出本实用新型的设计目的是可以有效实施的。实施例的部分展示了本实用新型的目的以及实施功能和结构主题，并且包括其他的等同替换。

因此，本实用新型的权利构成包括其他的等效实施，具体权利范围参考权利要求。
