热风循环消毒柜的制作方法

本实用新型涉及厨房设备领域，特别涉及一种热风循环消毒柜。

背景技术：

热风循环消毒柜，是一种采用高浓度臭氧结合高温热风循环烘干系统的厨房设备。热风循环消毒柜被广泛用于餐馆、食堂等场所，对餐饮器具进行消毒，以保证使用者的健康。

目前，公开号为202426904U的中国专利公开了一种内热风循环式消毒柜，它包括箱体、箱体内设有两个以上消毒室，所述消毒室顶端安装有热风机，所述热风机进风口设置于消毒室顶端，出风口设置于消毒室底面，所述热风机的送风口通过送风管道连接消毒室地面的出风口。

这种内热风循环式消毒柜虽然将热风从消毒室的顶端吹至消毒室底面，使消毒室内受到热风以消毒，但是当消毒室内放置待消毒物体后，热风在从顶端吹至底面的过程中受到来自消毒物体的阻碍，在热风的流动过程中，其流动路线逐渐弯折、风力逐渐减弱，对消毒物体的消毒作用自进风口向出风口减弱，消毒效果不均匀。

技术实现要素：

本实用新型的目的是提供一种热风循环消毒柜，其具有能够使消毒室内若干待消毒物体受到均匀消毒效果的优点。

本实用新型的上述技术目的是通过以下技术方案得以实现的：

一种热风循环消毒柜，包括箱体、位于箱体内的消毒室、位于箱体和消毒室之间的热风机，所述消毒室内设有用于安放待消毒物体的置物架，所述置物架之间设有用于引导热风的排风组件，所述排风组件包括自热风机引出的位于消毒室内用于向置物架各处排风的排风管组、自排风管组引出的位于箱体和消毒室之间的循环管组。

如此设置，当待消毒物体被放置于置物架上时，热风机运转，将用于消毒的热风从排风组件中的排风管组吹入消毒室内，由于拍分管组能够向置物架的各处排风，置物架上的待消毒物体受到多个热风来源的作用，能够保证置物架上的待消毒物体被多个热风来源均匀消毒，加强消毒效果。

进一步设置：所述排风管组包括自热风机引入消毒室内的进风管、与进风管相连的加热管、位于加热管上的若干喷嘴、与加热管相连引出消毒室的出风管。

如此设置，加热管位于消毒室内，对消毒室内的待消毒物体进行加热；喷嘴能够提高热风喷出时的压强，使热风能够喷出的距离更远，与待消毒物体的接触面积增大，加强消毒效果。

进一步设置：所述置物架包括置物板、连接置物板的若干架杆，所述加热管通过连接组件连接于架杆上。

如此设置，加热管由于长期受热，在温度的影响下容易发生弯折等情况，连接组件能够对加热管进行限位，防止发生形变后带动喷嘴的喷向改变，影响消毒效果。

进一步设置：所述连接组件包括与置物板固定连接的卡箍、用于控制卡箍松紧程度的紧固件。

如此设置，即便松开紧固件，卡箍由于与置物板固定连接，也不会因松紧程度的改变而脱落或遗失部件。

进一步设置：所述循环管组包括与出风管相连引至热风机处的回流管。

如此设置，回流管能够将使用后的热气输送回热风机处重新利用，使用后的热气仍带有热能，能够减少热风机对气体加热所需的能耗。

进一步设置：所述热风机包括鼓风口，所述鼓风口包括与回流管连接的热风口、与热风口相邻的冷风口。

如此设置，热风口用来接收循环的热风，冷风口用来吸收空气、臭氧等气体加热后与循环的热风一同输出，防止只使用循环的热风而造成气流量不够的情况。

进一步设置：所述箱体包括箱门，所述排风管组还包括连接于箱门上的活动管组，所述活动管组包括与进风管相连的弹性管、与弹性管相连且连接至箱门上的加热管、连接加热管和出风管的弹性管。

如此设置，当箱门打开时，弹性管能够随之被拉伸，当箱门关闭时，弹性管收缩，且加热管对箱体内的待消毒物体进行消毒，增多物体的被消毒面，增强消毒效果。

进一步设置：所述弹性管和进风管、出风管之间通过螺纹连接口相连，所述螺纹连接口包括位于弹性管两端的外螺纹部、位于进风管和出风管上的内螺纹部。

如此设置，当弹性管长期使用缺乏弹性或破损后，通过螺纹连接口能够将其从进气管处拆卸下来，方便修整或更换。螺纹连接能够防止气体在连接过程中泄露。

进一步设置：所述加热管与箱门通过按扣可拆卸连接。

如此设置，当拆卸弹性管时，能够通过将加热管拔离按扣，以将弹性管和加热管同时拆下。弹性管和加热管之间的固定连接关系能够防止长时间使用过程中造成连接部位松动的情况发生。

作为优选，所述加热管上设有朝向箱体内部的喷嘴。

如此设置，箱门上的加热管能够对箱体内的待消毒物体进行消毒，喷嘴将热风自箱门处向待消毒物体喷射，增强消毒效果。

综上所述，本实用新型具有以下有益效果：在消毒室内设有置物架，能够使待消毒物体摆放更整齐，当加热管上的喷嘴对待消毒物体进行喷气消毒时，喷嘴能够从置物架的侧边将热风喷出，使消毒室内的待消毒物体受到均匀的消毒效果。

附图说明

图1是实施例1中消毒柜整体结构示意图；

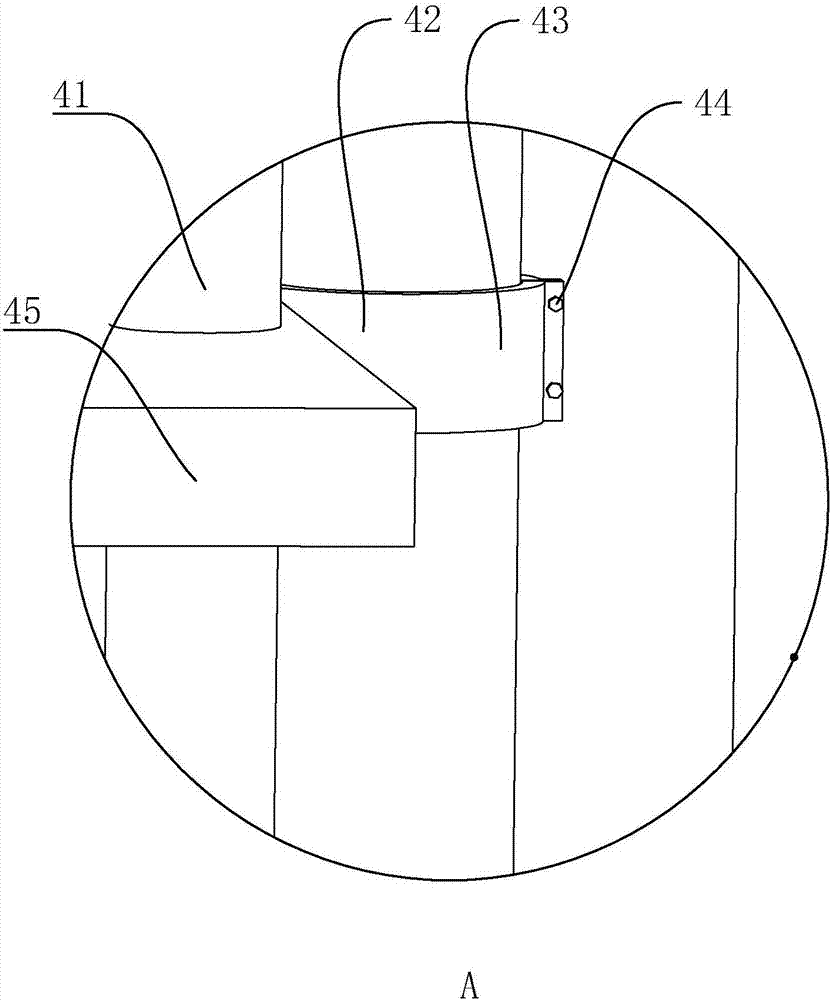

图2是实施例1中卡箍结构示意图；

图3是实施例1中热风机和与之相连管道的结构示意图。

图中，1、箱体；2、消毒室；3、热风机；4、置物架；41、架杆；42、连接组件；43、卡箍；44、紧固件；45、置物板；5、排风组件；51、排风管组；511、进风管；512、加热管；513、喷嘴；514、出风管；52、循环管组；521、回流管；6、鼓风口；61、热风口；62、冷风口；7、箱门；8、活动管组；81、弹性管；9、螺纹连接口；91、外螺纹部；92、内螺纹部。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。

实施例1：一种热风循环消毒柜，如图1所示，包括箱体1，箱体1内设有两个相互独立的消毒室2，消毒室2和箱体1之间设有间隙。

如图1所示，每个消毒室2内均设有置物架4，置物架4用来摆放待消毒物件，置物架4包括若干片矩形置物板45，置物板45均为水平放置，置物板45之间通过架杆41连接。架杆41位于矩形置物板45的四个角落处，与矩形置物板45垂直设置。

如图1所示，在箱体1内还设有排风组件5，排风组件5包括位于消毒室2顶部的热风机3。由于消毒室2的底部与箱体1之间的距离小于消毒室2的顶部与箱体1之间的距离，故而热风机3安放于消毒室2的顶部与箱体1之间。

如图1所示，排风组件5还包括自热风机3引出的排风管组51，排风管组51包括与热风机3相连的进风管511，进风管511一端与热风机3相连，另一端伸入消毒室2内，伸入消毒室2内的一端连接有加热管512，加热管512与置物板45通过连接组件42连接，如图2所示，连接组件42设置为卡箍43，卡箍43的开口背离置物板45，且卡箍43固定连接于置物板45的侧边，由于置物板45具有厚度，故而卡箍43能够与置物板45侧边连接。

如图2所示，卡箍43的开口处采用紧固件44连接，紧固件44采用螺钉。通过转动螺钉来控制卡箍43的松紧程度。

如图1所示，加热管512上设有朝向待消毒物体的喷嘴513，喷嘴513线性阵列于加热管512上。

如图1和3所示，加热管512背离进风管511的一端与出风管514连接，出风管514自消毒室2内引出，在消毒室2与箱体1底部之间的空隙处引出循环管组52，循环管组52包括回流管521，回流管521的两端分别与出风管514和热风机3连接。加热管512在消毒室2一侧，回流管521位于消毒室2的另一侧，自消毒室2底部向上引至热风机3处。

如图1和3所示，热风机3处设有鼓风口6，鼓风口6包括热风口61和冷风口62，热风口61与循环管相连，热风口61位于鼓风口6的正中，冷风口62与热风口61相邻，环绕于热风口61周围。

如图1所示，箱体1还包括箱门7，箱门7上设有活动管组8，活动管组8包括通过按扣与箱门7连接。活动管组8中，与按扣相配合的是带有喷嘴513的加热管512，喷嘴513的出气口方向朝向箱体1内部的置物架4处。加热管512的两端固定连接有两根弹性管81，弹性管81设置为波纹管。两根弹性管81自加热管512引出后，分别连接至进风管511和出风管514处，在进风管511和出风管514与弹性管81的连接处采用螺纹连接口9连接，螺纹连接扣包括位于进风管511和出风管514上的内螺纹部92、位于弹性管81背离加热管512一端的外螺纹部91。

每个消毒室2内的加热管512共有三根，分别是位于箱门7上的一根加热管512和位于消毒室2内两侧的加热管512，相对应的每个消毒室2内有两根与加热管512相连的循环管。

当使用该消毒柜时，将待消毒物体放入消毒室2中，热风机3运转，将用于消毒的气体从加热管512中通过喷嘴513喷出，余下的气体从回流管521流回热风机3处，与新的气体再次循环对消毒室2内物体进行消毒。由于每一层置物板45处均设有相对应的喷嘴513，故而能够对每层置物板45上的待消毒物体充分喷气，以达到充分均匀消毒的目的。

上述的实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。
