一种多功能自动化保健舱的制作方法

本实用新型涉及一种保健装置，具体涉及一种多功能自动化保健舱。

背景技术：

随着人们生活水平的提高，对养生保健也越来越重视。目前市场上的养生保健设备有很多，但都功能单一，针对不同的保健目的，就需要购买不同的设备，这就带来成本高，操作复杂的缺点。目前市场上也有集成多种功能的自动化保健舱，但多采用单片机控制，运算能力弱，逻辑控制简单，接口简间，支持的外围设备少，集成的保健功能少，没有软件系统的支撑，不支持先进的计算机多媒体技术，无法集成量子弱磁场共振分析仪，不能对人体进行健康评诂，一些保健功能每次都必需手工操作，迫切需要加以改进。

技术实现要素：

针对上述现有技术存在的问题，本实用新型的目的是提供一种新型的多功能保健舱，本实用新型集合多种保健功能于一体，且能根据人体状况制订保健功能的使用时长，且智能化程度高，多种功能组合自动启动，一键搞定。

为了实现上述目的，本多功能保健舱包括：舱体，所述舱体外设置供电保护系统、继电器控制板、开关电源、PC控制板、温湿度采集板；

所述供电保护系统的安全输出端接开关电源的交流输入端和继电器控制板的交流输入端，开关电源的直流输出端分别接继电器控制板的直流输入端和PC控制板的电源输入端；

所述继电器控制板分别外接红外加热板、温湿度采集板控制控制指令口、臭氧发生器、LED灯、加湿器、负氧离子器、玫瑰香薰机、新风机、音箱、液晶显示屏、温湿度采集板电源；

所述PC控制板设置温湿度指令口、量子检测控制口、红外信号发射装置分别接温湿度采集板的温湿度指令口和量子检测板的量子检测板数据口，所述红外信号发射装置外设置有红外接收模块，所述红外接收模块安装于光疗仪上；

所述量子检测板外接量子检测棒传感器；

所述温湿度采集板外连接温度传感器、湿度传感器。

进一步，所述红外加热板、臭氧发生器、LED灯、加湿器、负氧离子器、玫瑰香薰机、新风机、音箱、液晶显示屏、温湿度采集板电源分别采用直插式插头通过红外加热输出端子、臭氧发生器控制端口、照明控制端口、加湿器控制端口、负氧离子森林氧吧控制端口、玫瑰香薰控制端口、新风机控制端口、音箱功放控制端、液晶显示屏控制端、温湿度采集板电源控制端和继电器控制板连接；所述温度传感器、湿度传感器分别采用直插式插头通过温度传感器端口、湿度传感器端口连接于温湿度采集板；所述量子检测棒传感器采用直插式插头通过PS/2口和量子检测板连接。

进一步，所述PC控制板外还设置主控开关、开机键、显示器数据口、音箱数据口、红外信号发射装置电源、触摸屏、USB数据读取口，且所述主控开关和继电器控制板电源控制口连接，所述显示器数据口、音箱数据口分别接液晶显示屏、音箱的数据口。

进一步，所述供电保护系统、继电器控制板、开关电源、PC控制板、温湿度采集板集成于主控机箱内，并安装于所述舱体外；所述红外加热板、臭氧发生器、LED灯、加湿器、负氧离子器、玫瑰香薰机、新风机、音箱、液晶显示屏、温湿度采集板电源、温度传感器、湿度传感器、量子检测棒传感器、光疗仪安装于所述舱体内。

进一步，所述供电保护系统内设置漏电保护器和过压过载器对用电提供双重保护。

进一步，所述PC控制板还设置CPU、内存、硬盘存储器。

进一步，所述负氧离子器的进气口在光波房外，并加装了过滤器网，空气质量更好，产生的负氧离子浓度和纯度更高，更舒适。

与现有技术相比，本多功能保健舱有益效果如下：

1、本实用新型无缝集成了量子弱磁场共振分析仪，检测人体亚健康情况，根据人体情况控制保健功能的开启时间。

2、本实用新型把负氧离子发生器(森林氧吧)进气口设置在光波房外并加装了过滤器网，出气口安装在光波房内，进气口在光波房外，并加装了过滤器网，空气质量更好，产生的负氧离子浓度和纯度更高，更舒适。

3、本实用新型在光波房顶部安装了一个微型管道排风机，系统通过继电器开关对微型管道排风机启停进行控制，在光波房内感觉闷热的时候进行开启，产生细微的自然风，增加使用者的舒适感。

4、本实用新型集合多种保健功能于一体，且能根据人体状况制订保健功能的使用时长，且智能化程度高，多种功能组合自动启动，一键搞定。

附图说明

图1是本实用新型的外部结构图。

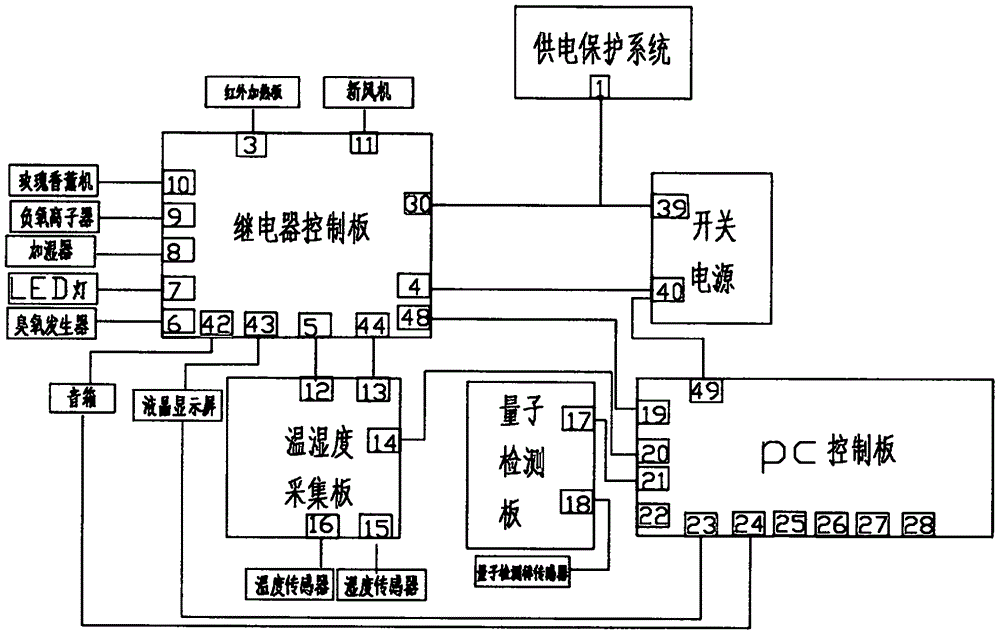

图2是本实用新型中主控机箱的内部电路原理图。

具体实施方式

下面结合附图对本实用新型做进一步说明。

如图1所示，本多功能保健舱包括：舱体46，所述舱体外设置供电保护系统、继电器控制板、开关电源、PC控制板、温湿度采集板；

如图2所示，所述供电保护系统的安全输出端1接开关电源交流输入端39和继电器控制板的交流输入端30，开关电源的直流输出端40分别接继电器控制板的直流输入端4和PC控制板的电源输入端49；

所述继电器控制板分别外接红外加热板、温湿度采集板控制控制指令口12、臭氧发生器、LED灯、加湿器、负氧离子器、玫瑰香薰机、新风机、音箱、液晶显示屏、温湿度采集板电源13；

所述PC控制板设置温湿度数据口20、量子检测控制口21、红外信号发射装置25分别接温湿度采集板的温湿度指令口14和量子检测板的量子检测板数据口17，所述红外信号发射装置25外设置有红外接收模块，所述红外接收模块安装于光疗仪上；

所述量子检测板外接量子检测棒传感器；

所述温湿度采集板外连接温度传感器、湿度传感器。

进一步，所述红外加热板、臭氧发生器、LED灯、加湿器、负氧离子器、玫瑰香薰机、新风机、音箱、液晶显示屏、温湿度采集板电源13分别采用直插式插头通过红外加热输出端子3、臭氧发生器控制端口6、照明控制端口7、加湿器控制端口8、负氧离子森林氧吧控制端口9、玫瑰香薰控制端口10、新风机控制端口11、音箱功放控制端42、液晶显示屏控制端43、温湿度采集板电源控制端44和继电器控制板连接；所述温度传感器、湿度传感器分别采用直插式插头通过温度传感器端口16、湿度传感器端口15连接于温湿度采集板；所述量子检测棒传感器采用直插式插头通过PS/2口18和量子检测板连接。

进一步，所述PC控制板外还设置主控开关19、开机键22、显示器数据口23、音箱数据口24、红外信号发射装置电源26、触摸屏27、USB数据读取口28，且所述主控开关19和继电器控制板电源控制口48连接，所述显示器数据口23、音箱数据口24分别接液晶显示屏、音箱的数据口。

进一步，所述供电保护系统、继电器控制板、开关电源、PC控制板、温湿度采集板集成于主控机箱内，并安装于所述舱体外；所述红外加热板、臭氧发生器、LED灯、加湿器、负氧离子器、玫瑰香薰机、新风机、音箱、液晶显示屏、温湿度采集板电源、温度传感器、湿度传感器、量子检测棒传感器、光疗仪安装于所述舱体内。

进一步，所述供电保护系统内设置漏电保护器和过压过载器对用电提供双重保护。

进一步，所述PC控制板还设置主频1.8G的双核CPU、2G内存、32G固态硬盘存储器。

进一步，所述负氧离子器的进气口在光波房外，并加装了过滤器网，空气质量更好，产生的负氧离子浓度和纯度更高，更舒适。

打开电源开关，按下开机键22后，继电器控制板电源控制口48、温湿度采集板电源端口13、量子检测板接入电源，PC控制板经过温湿度数据口20发送指令到温湿度采集板并采集湿度值，返回湿度值经PC控制板计算，在保健过程中，PC控制板通过温湿度传感器端口12和控制口5对继电器控制板中的加湿器控制端口8发送指令并控制加湿器的工作，进而保持湿度在50％左右。

同时量子检测板先对人体进行身体亚健康检测，PC控制板根据人体健康状况计算保健舱内的最佳温度和加热时间，同时通过温湿度传感器端口12和控制口5对继电器控制板中的红外加热输出端子3进行控制，开启远红外加热功能，对人体进行排汗排毒，通过温度传感器的检测，当远红外加热功能达到最佳温度和时间，系统自动关闭远红外加热功能。

根据远红外加热功能工作时长由PC控制板自动生成光疗仪、新风机、玫瑰香薰机、负氧离子器、臭氧发生器的开启时间，通过控制PC控制板上的红外信号发射装置25控制光疗仪的开启，经过温湿度传感器端口12和控制口5对继电器控制板中的新风机控制端口11、玫瑰香薰控制端口10、负氧离子森林氧吧控制端口9、臭氧发生器控制端口6发送开断指令进而控制新风机、玫瑰香薰机、负氧离子器、臭氧发生器的开关。

按下开机键后，继电器中的照明控制端口7、音箱功放控制端42、液晶显示屏控制端43直接接入电源，LED灯、音箱、液晶显示屏同时开启，USB数据读取口28插入移动存储设备后，通过音箱数据口24、显示器数据口34则液晶显示屏和音箱会投入使用。

本实用新型在PC控制板上还设置了触摸屏27，对新风机、玫瑰香薰机、光疗仪、负氧离子器、臭氧发生器等设备进行手动开关和实用时间设置。
