脊柱外科矫正治疗装置的制作方法

本发明涉及医疗器械领域。具体地提供脊柱外科矫正治疗装置。

背景技术：

随着医学的不断发展，脊柱相关疾病越来越多的被医学界所认识，更多的科研工作者把精力投入到了对脊柱相关疾病的研究中。许多曾经无法解释的临床症状通过脊柱相关疾病的认识，并给予治疗都得到了非常好的效果。脊柱的治疗通常分为内部治疗和外外部治疗，内部治疗通常需要手术，而外部治疗一般使用矫正装置，但是现有技术中的脊柱矫正装置使用繁琐不方便，而且装置的舒适度差，治疗过程中患者较痛苦。

因此，提供一种结构简单，使用方便，可以有效地对患者进行脊柱矫正，而且舒适度高的脊柱外科矫正治疗装置是本发明亟需解决的问题。

技术实现要素：

针对上述现有技术，本发明的目的在于，克服现有技术中的脊柱矫正装置使用繁琐不方便，而且装置的舒适度差，治疗过程中患者较痛苦的问题，从而提供一种结构简单，使用方便，可以有效地对患者进行脊柱矫正，而且舒适度高的脊柱外科矫正治疗装置

为了实现上述目的，本发明提供了一种脊柱外科矫正治疗装置，所述脊柱外科矫正治疗装置包括：底座、头板、脊柱板、腿部撑板和分别竖直设置在所述底座上表面的第一支撑柱以及第二支撑柱，所述第一支撑柱的上端水平固接所述头板，所述第二支撑柱的上端水平固接有所述腿部撑板，所述底座的上表面还设置至少四个升降机构，每个所述升降机构上端都连接所述脊柱板，且每个所述脊柱板设置有间隙，所述升降机构能够驱动所述脊柱板沿竖直方向升降，所述升降机构位于所述第一支撑柱和所述第二支撑柱之间的连线上。

优选地，所述升降机构包括：液压泵、驱动杆和控制开关，所述液压泵固定在所述底座的上表面，所述驱动杆竖直设置，且所述驱动杆的下端与所述液压泵上的活塞杆相连，所述驱动杆的上端与所述脊柱板的下表面相连接，所述控制开关设置在所述底座的侧面，且所述控制开关与所述液压泵电性连接。

优选地，所述脊柱板的上表面沿着所述头板与所述腿部撑板连线的方向设置有第一凹槽，且多个所述脊柱板上的凹槽相通。

优选地，所述底座的上表面还设置有报警器，其中一个所述脊柱板的侧面上设置有报警器开关，所述报警器开关与所述报警器电性连接。

优选地，所述腿部撑板的上表面部分向下凹陷形成弧形状的第二凹槽；所述头板上设置有第三凹槽。

优选地，所述脊柱外科矫正治疗装置还包括自锁滑轮，所述自锁滑轮至少设置4个，且分别间隔地设置在所述底座的下表面。

优选地，所述脊柱板与所述驱动杆之间为螺纹连接。

优选地，腿部撑板上还设置有与所述第一凹槽相配合的两个脚部放置槽。

根据上述技术方案，本发明提供的脊柱外科矫正治疗装置通过所述升降机构能够有效地实现所述脊柱板地升降，其中，所述脊柱板至少设置四个，相配合的升降机构数量一一对应设置，且所述脊柱板的位置与所述头板和所述腿部撑板都是相配合的，即患者是可以躺在所述脊柱外科矫正治疗装置上的，使用者，通过调节每个所述脊柱板的高度，使得所述脊柱板作用于患者的脊柱，从而有效地进行治疗工作。本发明的脊柱外科矫正治疗装置有效地克服现有技术中的脊柱矫正装置使用繁琐不方便，而且装置的舒适度差，治疗过程中患者较痛苦的问题。

本发明的其他特征和优点将在随后的具体实施方式部分予以详细说明。

附图说明

附图是用来提供对本发明的进一步理解，并且构成说明书的一部分，与下面的具体实施方式一起用于解释本发明，但并不构成对本发明的限制。在附图中：

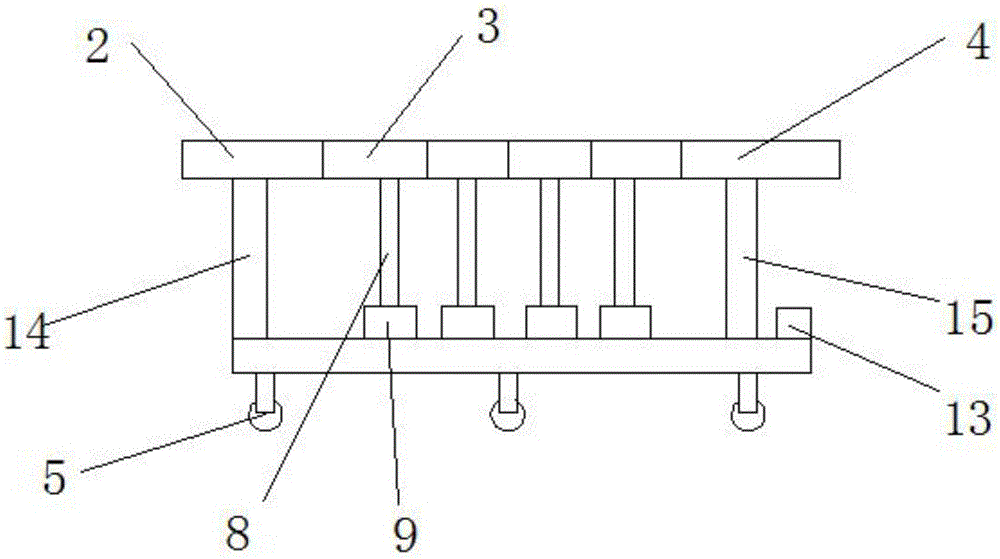

图1是本发明的一种优选的实施方式中提供的脊柱外科矫正治疗装置的结构示意图；

图2是本发明的一种优选的实施方式中提供的脊柱外科矫正治疗装置的侧视图；

图3是本发明的一种优选的实施方式中提供的脊柱外科矫正治疗装置上驱动杆和液压泵的连接图；

图4是本发明的一种优选的实施方式中提供的脊柱外科矫正治疗装置上腿部撑板的俯视图；

图5是本发明的一种优选的实施方式中提供的脊柱外科矫正治疗装置上多个脊柱板的俯视图；

图6是本发明的一种优选的实施方式中提供的脊柱外科矫正治疗装置上头板的俯视图。

附图标记说明

1底座 2头板

3脊柱板 4腿部撑板

5自锁滑轮 6第三凹槽

7第一凹槽 8驱动杆

9液压泵 10控制开关

11报警器开关 12第二凹槽

13报警器 14第一支撑柱

15第二支撑柱 16脚部放置槽

具体实施方式

以下结合附图对本发明的具体实施方式进行详细说明。应当理解的是，此处所描述的具体实施方式仅用于说明和解释本发明，并不用于限制本发明。

在本发明中，在未作相反说明的情况下，“上、下”等包含在术语中的方位词仅代表该术语在常规使用状态下的方位，或为本领域技术人员理解的俗称，而不应视为对该术语的限制。

如图1、图2、图3、图4、图5和图6所示，本发明提供了一种脊柱外科矫正治疗装置，所述脊柱外科矫正治疗装置包括：底座1、头板2、脊柱板3、腿部撑板4和分别竖直设置在所述底座1上表面的第一支撑柱14以及第二支撑柱15，所述第一支撑柱14的上端水平固接所述头板2，所述第二支撑柱15的上端水平固接有所述腿部撑板4，所述底座1的上表面还设置至少四个升降机构，每个所述升降机构上端都连接所述脊柱板3，且每个所述脊柱板3设置有间隙，所述升降机构能够驱动所述脊柱板3沿竖直方向升降，所述升降机构位于所述第一支撑柱14和所述第二支撑柱15之间的连线上。根据上述技术方案，本发明提供的脊柱外科矫正治疗装置通过所述升降机构能够有效地实现所述脊柱板3地升降，其中，所述脊柱板3至少设置四个，相配合的升降机构数量一一对应设置，且所述脊柱板3的位置与所述头板2和所述腿部撑板4都是相配合的，即患者是可以躺在所述脊柱外科矫正治疗装置上的，使用者，通过调节每个所述脊柱板3的高度，使得所述脊柱板3作用于患者的脊柱，从而有效地进行治疗工作。本发明的脊柱外科矫正治疗装置有效地克服现有技术中的脊柱矫正装置使用繁琐不方便，而且装置的舒适度差，治疗过程中患者较痛苦的问题。

在本发明的一种优选的实施方式中，所述升降机构包括：液压泵9、驱动杆8和控制开关10，所述液压泵9固定在所述底座1的上表面，所述驱动杆8竖直设置，且所述驱动杆8的下端与所述液压泵9上的活塞杆相连，所述驱动杆8的上端与所述脊柱板3的下表面相连接，所述控制开关10设置在所述底座1的侧面，且所述控制开关10与所述液压泵9电性连接，通过控制所述控制开关10，所述液压泵9为驱动装置，则驱动所述驱动杆8的升降，从而间接地驱动所述脊柱板3的运动，所述脊柱板3作用于患者的脊柱部位，从而达到治疗的效果。

在本发明的一种优选的实施方式中，所述脊柱板3的上表面沿着所述头板2与所述腿部撑板4连线的方向设置有第一凹槽7，且多个所述脊柱板3上的凹槽相通，则多个所述脊柱板3上的第一凹槽7组成一个条形槽，患者躺在所述条形槽内进行治疗，这样所述脊柱板3在作用时，患者的身体不易发生移动，则可以提高治疗效果。

为了防止所述脊柱板3的作用力过大造成患者的痛苦或者进一步受伤，在本发明的一种优选的实施方式中，所述底座1的上表面还设置有报警器13，其中一个所述脊柱板3的侧面上设置有报警器开关11，所述报警器开关11与所述报警器13电性连接，在治疗过程中，患者可以通过所述报警器13来让医生快速地了解患者地需求，或者在医生远离患者时，通知医生做出相应地调整，以免造成患者的进一步伤害。

在本发明的一种优选的实施方式中，所述腿部撑板4的上表面部分向下凹陷形成弧形状的第二凹槽12；所述头板2上设置有第三凹槽6，所述第二凹槽12用过患者的臀部放置，所述第三凹槽6则用于患者的头部放置，这样的结构可以有效地对患者的身体进行定位，放置治疗时，患者的身体发生偏移，影响治疗效果。

在本发明的一种优选的实施方式中，所述脊柱外科矫正治疗装置还包括自锁滑轮5，所述自锁滑轮5至少设置4个，且分别间隔地设置在所述底座1的下表面，所述自锁滑轮5实现了所述脊柱外科矫正治疗装置的快速移动，而且所述自锁滑轮5带有自锁功能，治疗时，将所述自锁滑轮5锁定住，防止所述脊柱外科矫正治疗装置的移动，造成患者的伤害。

本发明中为了方便拆卸更换所述脊柱板3，将所述脊柱板3与所述驱动杆8设置成可拆卸连接式，比如卡扣连接，但是在本发明的一种优选的实施方式中，所述脊柱板3与所述驱动杆8之间为螺纹连接，螺纹式连接不仅方便拆卸更换所述脊柱板3，而且固定更加的稳定、牢固。

在本发明的一种优选的实施方式中，腿部撑板4上还设置有与所述第一凹槽7相配合的两个脚部放置槽16，用于放置患者的双腿，使得患者在治疗时舒适度更好。

以上结合附图详细描述了本发明的优选实施方式，但是，本发明并不限于上述实施方式中的具体细节，在本发明的技术构思范围内，可以对本发明的技术方案进行多种简单变型，这些简单变型均属于本发明的保护范围。

另外需要说明的是，在上述具体实施方式中所描述的各个具体技术特征，在不矛盾的情况下，可以通过任何合适的方式进行组合，为了避免不必要的重复，本发明对各种可能的组合方式不再另行说明。

此外，本发明的各种不同的实施方式之间也可以进行任意组合，只要其不违背本发明的思想，其同样应当视为本发明所公开的内容。
