纹身钩线、纹身设备及纹身设备的使用方法与流程

本发明涉及纹身技术领域，尤其是涉及一种纹身钩线、纹身设备及纹身设备的使用方法。

背景技术：

众所周知，纹身机用于将墨水置于物体、物品或人的皮肤的表面以下。而在纹身已是现代社会一项比较时髦也比较传统的装饰方法，在一些民族中，一些人身上有着大面积的纹身。具体地，针或针状物刺穿表面，并将墨水置于表面以下。当该表面为有机体的皮肤时，墨水被置于皮肤中墨水可永久保持的深度。因为墨水是永久的，因此对于纹身机，一个重要的设计考虑是，纹身机能够将针精确定位并且当针刺穿表面时其能够被精确控制。一般地，针可以来回往复运动以刺穿表面，并且该运动最好限制在与往复运动的轴垂直的方向。

现有技术，纹身设备是由变压器、电源线、开关、以及与连接纹身机相连的连接装置组成，而连接纹身机的连接装置并没有开关，开关需要单独的一条线路延伸到使用者脚下形成一个独立的脚踏开关，使用时需要脚下踩脚踏开关使纹身机启动，但是由于纹身时间较长，纹身时，需要手握纹身机，同时还需要脚踩脚踏开关，而且工作人员低头弯腰进行工作，姿势本来就很累，脚下还要用力去踩脚踏开关，本身也就影响了正常坐姿，对身体的损害很大，也容易得腰椎颈椎等职业病；目前在纹身行业，工作人员一直在这种工作模式下工作，从未有过突破。

公开于该背景技术部分的信息仅仅旨在加深对本发明的总体背景技术的理解，而不应当被视为承认或以任何形式暗示该信息构成已为本领域技术人员所公知的现有技术。

技术实现要素：

本发明的第一目的在于提供一种纹身钩线，避免了现有技术中由于纹身时工作人员脚踩脚踏开关，而影响工作人员正常坐姿的问题，颠覆了现有的工作模式，提供了一种更新换代的设备。

本发明提供的纹身钩线，包括：钩线接头、开关和线路，所述开关和所述钩线接头均与所述线路相连接。

进一步地，所述线路包括第一连接线和第二连接线，所述第一连接线和所述第二连接线与钩线接头连接，所述第一连接线上还连接有开关。

进一步地，所述线路上还设置有接口部，所述线路通过接口部与所述钩线接头连接；

所述钩线接头设置为插入式钩线接头或外接式钩线接头。

本发明的第二目的在于提供一种纹身设备，避免了现有技术中由于纹身时工作人员脚踩脚踏开关，而影响工作人员正常坐姿的问题，颠覆了现有的工作模式，提供了一种更新换代的设备。

本发明提供的纹身设备，包括：纹身机、变压器主体、电源接头和权利要求1-3任一项所述的纹身钩线，所述变压器主体一端与所述纹身钩线连接，另一端与所述电源接头连接；

所述纹身钩线的另一端与所述纹身机连接。

进一步地，所述纹身机包括主壳体；

安装于所述主壳体内部的驱动系统；

安装于所述主壳体上的针杆构件。

进一步地，所述开关设置在主壳体的内壁或外壁。

进一步地，所述针杆构件包括纹身针和套设在所述纹身针外部的手柄。

进一步地，所述开关套设在所述手柄的表面。

进一步地，所述纹身针包括针嘴部和安装部，所述安装部可移动地安装于所述主壳体上。

本发明的第三目的在于提供一种纹身设备的使用方法，避免了现有技术中由于纹身时工作人员脚踩脚踏开关，而影响工作人员正常坐姿的问题，颠覆了现有的工作模式，提供了一种更新换代的设备。

本发明提供的纹身设备的使用方法，包括以下步骤：

(1)调节纹身机的出针长度；

(2)接通电源，将纹身钩线接入纹身机接口；

(3)调节变压器的调压钮，使纹身机处于最佳工作状态；

(4)按压针杆构件上的开关，控制纹身机作业，只需一只手就可以控制纹身机的开启与关闭，还可以通过纹身针进行纹身。

本发明的有益效果为：

本发明提供的纹身钩线，包括钩线接头、开关和线路，开关和钩线接头均与线路相连接；通过开关的设置，不仅省去了延长连接到脚下的脚踏开关，节省了工作空间；而且开关设置在手握住纹身机的位置处，便于这只手控制开关的开启与闭合，因此纹身时只需要一只手即可控制整个纹身的过程，同时由于省略了脚踏开关，使用时操作简单、流畅性好；而且脚下不需用力，矫正了错误的坐姿，降低了工作人员得腰椎颈椎等职业病的概率，保障了健康；而且颠覆了现有的工作模式，提供了一种更新换代的设备。

本发明提供的纹身设备，包括纹身机、变压器主体、电源接头和上述的纹身钩线，其中变压器主体一端与纹身钩线一端连接，另一端与电源接头连接，且纹身钩线的另一端与纹身机连接；由于纹身钩线的设置，因此纹身设备具有上述纹身钩线的所有优点。

本发明提供的纹身设备的使用方法，在使用纹身机时，只需按压针杆构件上的开关就可以控制纹身机作业，只需一只手就可以控制纹身机的开启与关闭，还可以通过纹身针进行纹身；使用时操作简单、流畅性好；而且脚下不需用力，矫正了错误的坐姿，降低了工作人员得腰椎颈椎等职业病的概率，保障了健康；而且颠覆了现有的工作模式，提供了一种更新换代的设备。

附图说明

为了更清楚地说明本发明具体实施方式或现有技术中的技术方案，下面将对具体实施方式或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图是本发明的一些实施方式，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

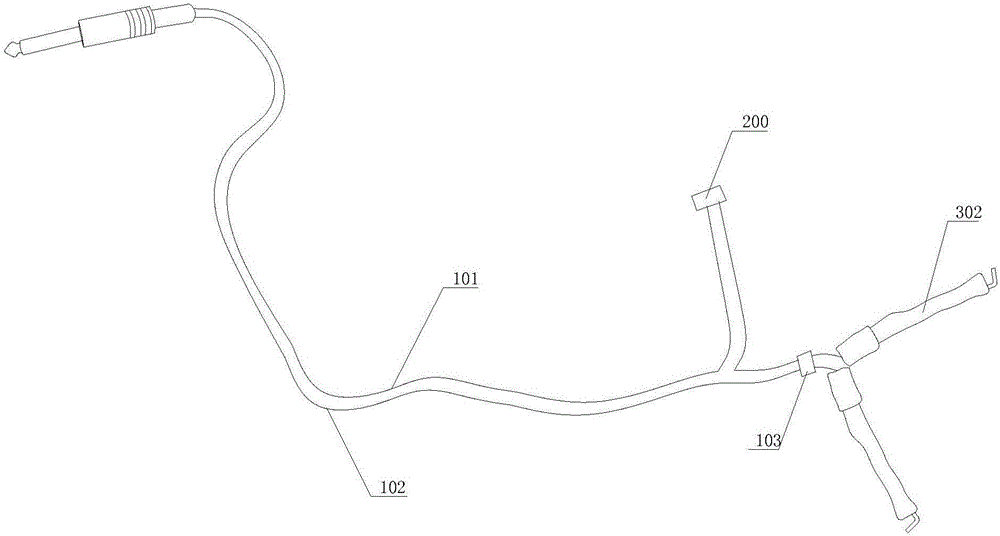

图1为本发明实施例提供的一种纹身钩线的结构示意图；

图2为本发明实施例提供的另一种纹身钩线的结构示意图；

图3为本发明实施例提供的第一种纹身设备的结构示意图；

图4为本发明实施例提供的第二种纹身设备的结构示意图；

图5为本发明实施例提供的第三种纹身设备的结构示意图.

图6为本发明实施例提供的带有保护套的纹身钩线结构示意图。

图标：100-线路；101-第一连接线；102-第二连接线；103-接口部；200-开关；301-插入式钩线接头；302-外接式钩线接头；400-变压器主体；500-电源接头；600-纹身机；601-主壳体；602-针杆构件；6021-手柄；6022-纹身针；700-保护套；701-胶带。

具体实施方式

下面将结合附图对本发明的技术方案进行清楚、完整地描述，显然，所描述的实施例是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

在本发明的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。

下面通过具体的实施例子并结合附图对本发明做进一步的详细描述。

实施例一

图1为本发明实施例提供的一种纹身钩线的结构示意图；图2为本发明实施例提供的另一种纹身钩线的结构示意图。

如图1-2所示，本实施例提供一种纹身钩线，包括：钩线接头、开关200和线路100，开关200和钩线接头均与线路100相连接。

该纹身钩线，包括钩线接头、开关200和线路100，开关200和钩线接头均与线路100相连接；通过开关200的设置，不仅省去了延长连接到脚下的脚踏开关200，节省了工作空间；而且开关200设置在手握住纹身机的位置处，便于这只手控制开关200的开启与闭合，因此纹身时只需要一只手即可控制整个纹身的过程，同时由于省略了脚踏开关200，使用时操作简单、流畅性好；而且脚下不需用力，矫正了错误的坐姿，降低了工作人员得腰椎颈椎等职业病的概率，保障了健康。

需要说明的是，线路100为包括第一连接线101和第二连接线102，第一连接线101和第二连接线102与钩线接头连接，第一连接线101上还连接有开关200。

还需要说明的是，该纹身钩线可以为重新生产的纹身钩线，也可以是后期改装的纹身钩线，后期改装时，是将现有的带有脚踏开关200的纹身设备进行改造，将原有的脚踏开关200的接口处进行短路处理，由于线路100为双股线，将其中一股线断开，将开关200与该线路100连接，然后将开关200安装到纹身机的手握处进行使用。

还需要说明的是，该开关200为微型开关200，方便纹身机的后期使用，方便开关200的按压。

还需要说明的是，线路100上远离钩线接头的一端设置有插头，通过插头与变压器连接。

本实施例可选方案中，线路100上还设置有接口部103，线路100通过接口部103与钩线接头连接；

钩线接头设置为插入式钩线接头301或外接式钩线接头302。

需要说明的是，接口部103包括与线路100连接的第一接口部，以及与钩线接头相连的第二接口部，当钩线接头与线路100连接时，只需要将第一接口部和第二接口部相结合即可，由于钩线接头与线路100为可拆卸连接，因此在使用过程中，可随意更换钩线接头。

还需要说明的是，钩线接头设置为不同种类的结构，目的是为了能够与现有的多种纹身机都能连接使用。

实施例二

图3为本发明实施例提供的第一种纹身设备的结构示意图；图4为本发明实施例提供的第二种纹身设备的结构示意图；图5为本发明实施例提供的第三种纹身设备的结构示意图.图6为本发明实施例提供的带有保护套700的纹身钩线结构示意图。

如图3-6所示，本实施例提供一种纹身设备，包括：纹身机600、变压器主体400、电源接头500和上述的纹身钩线，变压器主体400一端与纹身钩线连接，另一端与电源接头500连接；

纹身钩线的另一端与纹身机600连接。

该纹身设备，包括纹身机600、变压器主体400、电源接头500和上述的纹身钩线，其中变压器主体400一端与纹身钩线连接，另一端与电源接头500连接，且纹身钩线的另一端与纹身机600连接；由于纹身钩线的设置，因此纹身设备具有上述纹身钩线的所有优点。不仅省去了延长连接到脚下的脚踏开关200，节省了工作空间；而且开关200设置在手握住纹身机600的位置处，便于这只手控制开关200的开启与闭合，因此纹身时只需要一只手即可控制整个纹身的过程，同时由于省略了脚踏开关200，使用时操作简单、流畅性好；而且脚下不需用力，矫正了错误的坐姿，降低了工作人员得腰椎颈椎等职业病的概率，保障了健康。

本实施例可选方案中，纹身机600包括主壳体601；

安装于主壳体601内部的驱动系统；

安装于主壳体601上的针杆构件602。

具体的，开关200设置在主壳体601的内壁或外壁。

需要说明的是，如图3和4所示，在使用纹身机600时，可将开关200套设在主壳体601的内壁或外壁，同时位于主壳体601手握处，因此工作人员在纹身时，一只手握住主壳体601的手握处，同时还能按压开关200，因此纹身时只需要一只手即可控制整个纹身的过程，具有使用方便的优点。

还需要说明的是，纹身机600上的手握处包裹有保护膜，在使用纹身机的时候将保护膜包裹在手握处，保护膜为一次性用品，能够避免交叉感染，比较卫生。

需要说明的是，驱动系统可设置为马达或电磁线圈，当驱动系统设置为马达时，该纹身机为马达纹身机，当驱动系统设置为电磁线圈时，该纹身机为线圈纹身机。

具体的，如图5所示，针杆构件602包括纹身针6022和套设在纹身针6022外部的手柄6021。

需要说明的是，手柄6021可以设置为塑料材质或金属材质等，这里就不对手柄6021的材质做具体的限定，该手柄6021只要方便手握，而且手握时比较舒适的即可，因此手柄6021的材质在此不就不一一举例说明。

具体的，开关200套设在手柄6021的表面，便于手指按压。

具体的，纹身针6022包括针嘴部和安装部，安装部可移动地安装于主壳体601上。

需要说明的是，微型开关200可通过皮套套设在手柄6021的表面，也可以通过其他方式，只要能够实现使用时手指能够按压开关200使纹身机600能够作业即可，在这里就不一一举例说明。

还需要说明的是，手柄6021表面包裹有保护膜，在使用纹身机的时候将保护膜包裹在手握处，保护膜为一次性用品，能够避免交叉感染，比较卫生。

还需要说明的是，如图6所示，线路的外部包裹有保护套700，由于线路为不规则线路，所以不同线路上的保护套700通过胶带701黏贴。

实施例三

本发明提供的纹身设备的使用方法，包括以下步骤：

(1)调节纹身机600的出针长度：调节纹身机600的出针长度要慎重，因为出针长度(下针深度)决定着线条的粗细。一般情况下应避免过长的调节，如果下针太浅，颜色会在表皮层，皮肤会代谢，随着代谢颜色会慢慢变浅，下针太深，颜色会随着血液被人体吸收，颜色也会慢慢变浅，因此，我们建议纹身机600的下针深度应在2mm左右。

(2)接通电源，将纹身钩线接入纹身机600接口。

(3)调节变压器的调压钮，使纹身机600处于最佳工作状态：用手捏住“调压钮”调至“饱和”状态，在调节“调压钮”的同时用另一只手按压开关200，启动纹身机600。

(4)按压针杆构件602上的开关200，控制纹身机600作业，只需一只手就可以控制纹身机600的开启与关闭，还可以通过纹身针6022进行纹身。

需要说明的是，在调节“调压钮”时，要注意手指不可离开或者放松“调压钮”，直至纹身机600产生最佳速度和声音；与此同时另一只手可通过大拇指肚触摸磁力条的前端，针杆固定钮的下方，感受触感能否达到最大振动(以感到麻木、痒为止)，达到最大振动时纹身机600处于最佳工作状态；然后使纹身机600处于停机状态，最后在锁紧“调压钮”。其中还需要说明的是，调节变压器的调压钮可以为多种形式，不仅仅限于上述“调压钮”，只要能够实现调节即可，再次就不一一举例说明。

因此，在使用该纹身设备时，只需按压针杆构件602上的开关200就可以控制纹身机600作业，只需一只手就可以控制纹身机600的开启与关闭，还可以通过纹身针6022进行纹身；使用时操作简单、流畅性好；而且脚下不需用力，矫正了错误的坐姿，减少了腰椎颈椎等职业病的出现，保障了健康；而且颠覆了现有的工作模式，提供了一种更新换代的设备。
