一种集成引流装置的气管内插管的制作方法

本发明涉及医疗器械技术领域，具体涉及一种集成引流装置的气管内插管。

背景技术：

在全身麻醉时，呼吸道难以保证通畅者如颅内手术、开胸手术、需俯卧位或坐位等特殊体位的全麻手术，极度肥胖病人，全麻药对呼吸有明显抑制或应用肌松药者都应行气管内插管。气管内插管是指将特制的气管导管，通过口腔或鼻腔插入病人气管内。是一种气管内麻醉和抢救病人的技术，也是保持上呼吸道通畅的最可靠手段，是实施麻醉的一项安全措施。

当对患者进行插管时，位于气管内的气管插管上的气囊膨胀以将肺部相对于外部密封从而可以将呼吸机的压强保持在肺部中。需要几天时间使用呼吸机的一些患者相关的医源性并发症。主要原因是肺部由于对积聚在气管插管气囊上方的分泌物进行微呼吸而受到细菌污染。如果在气囊周围存在漏隙，则被污染的分泌物可能会渗透到肺部中并引发。因此需要将这些分泌物及时引流出去。

公开号为CN101970036B的发明专利公开了一种用于从被插管患者的气管插管中去除积聚的声门下分泌物的微创气管流体移除装置及对应使用方法。该装置可设置成双导轨或单管抽吸引导系统。该装置消除了每次移除抽吸机构并进行清洁时对患者进行重新插管的需要，因此相对于现有技术具有显著改善。然而这种装置由于在气管内插管外围布置多种部件，不仅结构复杂，而且占据较大的体积并且外形较大地突出于气管内插管外，操作不便，很容易与气管发生接触，造成患者的痛苦。

技术实现要素：

本发明的目的是克服现有技术的不足，提供一种集成引流装置的气管内插管，所采取的具体技术方案是：

一种集成引流装置的气管内插管，包括可从口腔插入气管中部的插管，靠近插管的前端固设阻止分泌物流入肺部并起气密作用的气囊，气囊连接与插管贴合在一起的充放气管，气管的另一端连接一带有单向阀和排气阀的球囊，其特征在于：在插管的外壁沿轴向方向一体成型顶端开口的C形槽，C形槽在靠近插管的后端为大口段，在靠近气囊处为闭口段，中间为小口段；还包括一长度大于C形槽的分泌物抽取管，分泌物抽取管的外径小于C形槽的内径及其大口段的顶端开口口径、大于小口段的顶端开口口径，分泌物抽取管的内壁沿轴向方向一体成型凸楞，凸楞内埋设钢丝，分泌物抽取管的前端套设吸头，吸头可在C形槽前后滑动，分泌物抽取管及吸头的前端开设多个引流凹槽。

与现有技术相比，本发明结构简单，与常规插管尺寸基本一致，但能方便地清理分泌物，分泌物抽取管不与C形槽的内壁大面积接触但受其限位不会跑出来，避免对气管造成碰撞，造成患者伤害和痛苦，只有有限长度的吸头与C形槽的内壁接触，大大降低了摩擦力，因此操作非常顺溜。分泌物抽取管内埋设钢丝，增加其弹性和韧性，方便操作。

附图说明

图1为本发明除分泌物抽取管及吸头外的结构示意图。

图2为图1中上虚框处的局部放大图。

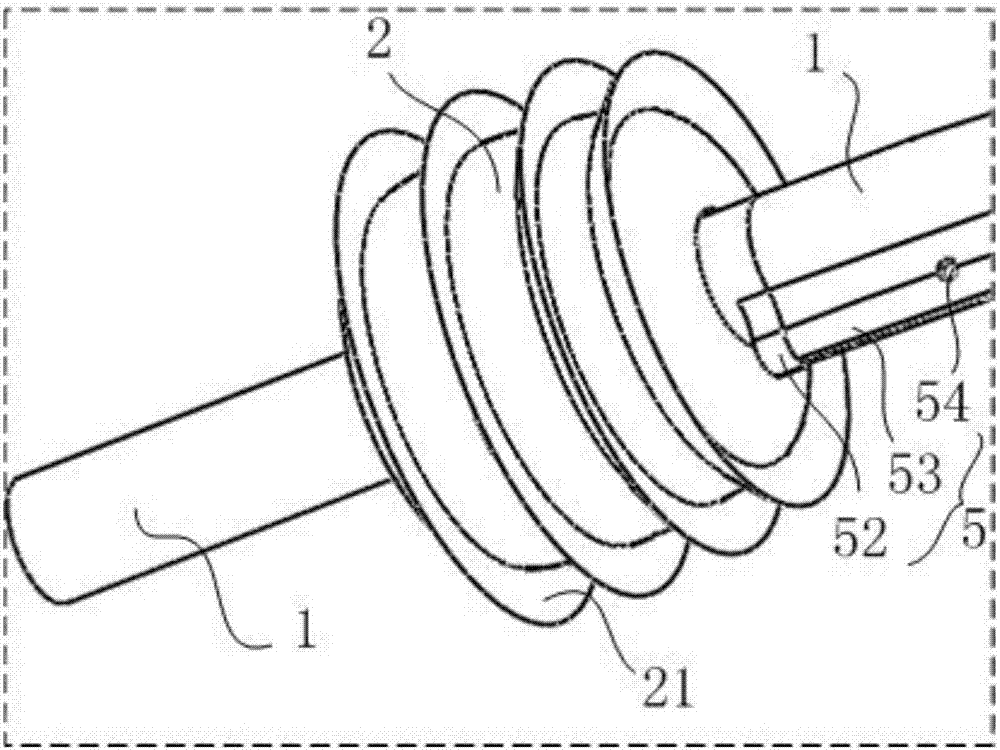

图3为图1中下虚框处的局部放大图。

图4为本发明除分泌物抽取管及吸头外另一视角的结构示意图。

图5为图4中上虚框处的局部放大图。

图6为图4中下虚框处的局部放大图。

图7是本发明除分泌物抽取管及吸头外靠近气囊处的横剖视图。

图8为本发明分泌物抽取管及吸头的结构示意图。

图9为图8中虚框处的局部放大图。

图10为图8的纵剖视图。

图11为图10中虚框处的局部放大图。

具体实施方式

下面将结合附图对本发明的技术方案进行清楚、完整地描述，显然，所描述的实施例是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

在本发明的描述中，需要说明的是，术语“中心”、“上”、“下”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“固接”、“相通”应做广义理解，例如固接可以是焊接连接，也可以是可拆卸螺栓固定连接。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。

参见附图，一种集成引流装置的气管内插管，包括可从口腔插入气管中部的插管1，靠近插管1的前端固设阻止分泌物流入肺部并起气密作用的气囊2，气囊2连接与插管1贴合在一起的充放气管3，气管3的另一端连接一带有单向阀41和排气阀42的球囊4，在插管1的外壁沿轴向方向一体成型顶端开口的C形槽5，C形槽5在靠近插管的后端为大口段51，在靠近气囊2处为闭口段52，中间为小口段53；还包括一长度大于C形槽5的分泌物抽取管6，分泌物抽取管6的外径小于C形槽5的内径及其大口段51的顶端开口口径、大于小口段53的顶端开口口径，分泌物抽取管6的内壁沿轴向方向一体成型凸楞61，凸楞61内埋设钢丝8，分泌物抽取管6的前端套设吸头7，吸头7可在C形槽5前后滑动，分泌物抽取管6及吸头7的前端开设多个引流凹槽71。

具体地，所述的C形槽5的内腔的横截面轮廓线为圆形的一部分，其小口段53开口两端与圆心连线的夹角为30°，大口段51开口两端与圆心连线的夹角为180°，闭口段52向气囊2方向延伸形成实壁挡台，小口段53的两侧侧壁上均匀开设若干个小孔54；所述的吸头7整体呈圆筒状，其两端面圆滑处理，减少阻力，降低患者的不适。其筒壁上开设3列沿轴向和5行沿周向并均匀分布的万向球承孔72，滚珠9从筒壁内侧放入万向球承孔72后外端暴露在吸头外一小部分、内端与套入的分泌物抽取管6的外壁相抵接，这样将滑动摩擦更为滚动摩擦，大大降低了摩擦力，使得吸头在C形槽内上下移动更加顺溜，所述的滚珠9还可与小孔54相碰触；可使吸头悬停在任一位置。所述的气囊2的周向表面设置若干道向后倾覆的环形翼翅21。不仅多道环可形成多道气密结构，增强密闭性，而且可降低与气管壁的接触面积，避免长时间的挤压造成气管血流不畅甚至造成组织坏死，另外环形翼翅向后倾覆，在进入的时候不影响进入，在退出的时候还能将剩余的分泌物全部带离气管内。

使用方法是：

1)按照通常方法将插管通过口腔插入气管中部，然后通过挤压球囊向气囊内充气，气囊膨大，多道环形翼翅紧贴气管壁，起到气密和阻止分泌物流入肺部的作用，此时就可以通过插管连接呼吸机；

2)定期或发现气囊上方分泌物出现时，将吸头放入暴露在口腔外的大口段内，然后手持分泌物抽取管将吸头送入小口段内，继续送入，吸头便会沿着插管的外壁前进，由于滚珠可与小孔相碰触，因此吸头可悬停在任一位置，启动吸气泵，将此处的分泌物抽取并排出，直到抵达闭口段处无法再前进时，将所有分泌物抽取干净；

3)抽取干净分泌物后，无需拿出插管，手持分泌物抽取管将吸头拿出来清洗干净以备再用；

4)球囊放气，如果气管内有少许分泌物残留，球囊放气不用很彻底，使得环形翼翅与气管壁轻轻接触，然后按照通常的方法拔出插管，顺便将残留的分泌物彻底刮出来。
