一种多功能医用推车的制作方法

本发明涉及医疗器械技术领域，具体为一种多功能医用推车。

背景技术：

目前，在医院中，为了方便医疗器械的携带，都会用到推车，而一般的推车，仅仅是具备放置物品的功能，并不具备其他辅助功能，即功能单一。

技术实现要素：

本发明的目的在于提供一种多功能医用推车，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：

一种多功能医用推车，包括车体、设置在车体上表面一侧的连接杆、设置在连接杆顶部的推杆、设置在车体底部的支腿和设置在每个支腿底部的万向滚轮，所述车体的上表面设置有放置凹槽结构，所述车体底部的中心为柱形中空结构，所述车体在位于所述柱形中空结构的顶部设置有半球形中空结构，所述车体在位于柱形中空结构的内部设置有与其一体式的横杆结构，所述横杆结构的中心设置有一与其一体式的电动机固定环，所述电动机固定环的内部安装一电动机，所述电动机中电动机主轴的端部套接一涡轮，所述车体的前端面设置有消毒中空结构，且所述车体的内部设置有连通消毒中空结构和半球形中空结构的通风管道结构，所述车体在位于消毒中空结构边缘的部位镶嵌一环形永磁体，所述消毒中空结构的内部在位于环形永磁体的部位吸附一铁环。

作为优选，所述放置凹槽结构的内部设置有多个与车体一体式的隔板结构，将放置凹槽结构分为多个储存区间。

作为优选，所述涡轮的进风口朝向其底端的一侧。

作为优选，所述铁环和所述环形永磁体分别为铁材料和钕铁硼磁铁制成。

作为优选，所述铁环的内环中粘合一海绵垫。

作为优选，所述车体的内部安装一蓄电池，所述车体的侧面固定一电流开关和电源用充电端口。

作为优选，所述蓄电池的电流输入端通过导线连接所述电源用充电端口的电流输出端，所述蓄电池的电流输出端通过导线连接所述电流开关的控制输入端，电流开关的控制输出端通过导线连接电动机的电流输入端。

与现有技术相比，本发明的有益效果是：

本发明既可以作为放置医疗器械的装置使用，又可以在工作时，进行移动时空气消毒作用，从而降低了患者再次受到病菌感染事件的发生。

附图说明

图1为本发明一种多功能医用推车的全剖结构示意图；

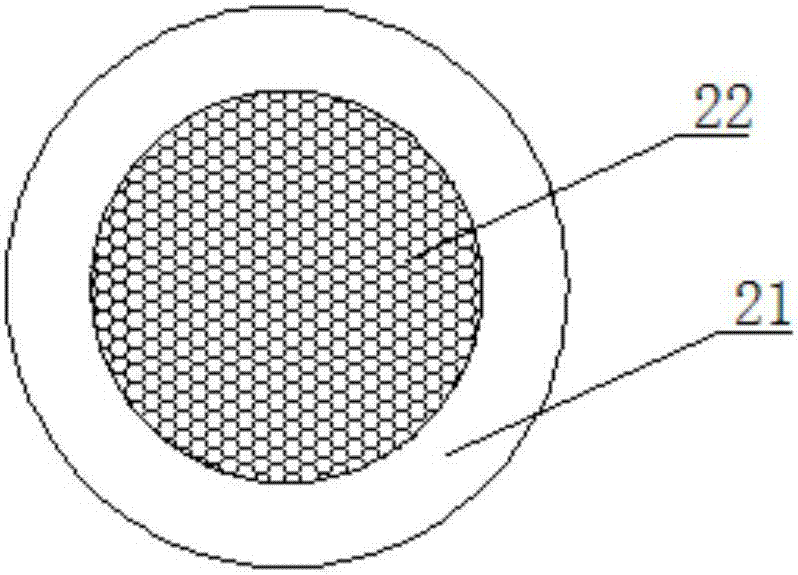

图2为本发明一种多功能医用推车中铁环的结构示意图。

图中：1，车体、2，支腿、3，万向滚轮、4，连接杆、5，推杆、6，放置凹槽结构、7，隔板结构、8，蓄电池、9，电流开关、10，电源用充电端口、11，柱形中空结构、12，半球形中空结构、13，横杆结构、14，电动机固定环、15，电动机、16，电动机主轴、17，涡轮、18，通风管道结构、19，消毒中空结构、20，环形永磁体、21，铁环、22，海绵垫。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1和图2，本发明提供的一种实施例：一种多功能医用推车，包括车体1、设置在车体1上表面一侧的连接杆4、设置在连接杆4顶部的推杆5、设置在车体1底部的支腿2和设置在每个支腿底部的万向滚轮3，所述车体1的上表面设置有放置凹槽结构6，所述车体1底部的中心为柱形中空结构11，所述车体1在位于所述柱形中空结构11的顶部设置有半球形中空结构12，所述车体1在位于柱形中空结构11的内部设置有与其一体式的横杆结构13，所述横杆结构13的中心设置有一与其一体式的电动机固定环14，所述电动机固定环14的内部安装一电动机15，所述电动机15中电动机主轴16的端部套接一涡轮17，所述车体1的前端面设置有消毒中空结构19，且所述车体1的内部设置有连通消毒中空结构19和半球形中空结构12的通风管道结构18，所述车体1在位于消毒中空结构19边缘的部位镶嵌一环形永磁体20，所述消毒中空结构19的内部在位于环形永磁体20的部位吸附一铁环21。

所述放置凹槽结构6的内部设置有多个与车体1一体式的隔板结构7，将放置凹槽结构6分为多个储存区间，方便进行分类放置作用；所述涡轮17的进风口朝向其底端的一侧，实现空气流动现象；所述铁环21和所述环形永磁体20分别为铁材料和钕铁硼磁铁制成，实现吸附作用；所述铁环21的内环中粘合一海绵垫22，实现过滤式消毒的作用；所述车体1的内部安装一蓄电池8，所述车体1的侧面固定一电流开关9和电源用充电端口10；所述蓄电池8的电流输入端通过导线连接所述电源用充电端口10的电流输出端，所述蓄电池8的电流输出端通过导线连接所述电流开关9的控制输入端，电流开关9的控制输出端通过导线连接电动机15的电流输入端，实现电流的输入和控制关系。

具体使用方式：本发明工作中，使用时，先将海绵垫22在液体消毒剂中浸泡后，然后将铁环21吸附在环形永磁体20的内部，将所需要的器材放置到放置凹槽结构6中即可，然后电流开关9打开，使得电动机15带动涡轮17旋转，使得空气由下而上，根据空气气流，外界的空气会经过海绵垫22进行消毒作用。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
