一种可移动的骨牵引装置的制作方法

本实用新型涉及医疗器械技术领域，尤其是一种可移动的骨牵引装置。

背景技术：

骨牵引是骨科用于骨折的复位、固定及许多其他骨科疾病的治疗方法之一，尤其是对不宜手术的患者，可通过牵引达到治疗的目的。骨牵引是通过圆针直接牵引骨骼，从而使骨折、脱位患者进行有效的复位和固定，常常用于皮肤损伤、肿胀严重、创口感染或骨骼粉碎严重不宜行动的患者。骨牵引主要有颅骨牵引、尺骨鹰嘴牵引、股骨髁上牵引、胫骨结节牵引、跟骨牵引等。

当前，在给患者行骨牵引术时，一般会在患者所在病床的脚端安装支架，支架上设置有滚轮，牵引线挂接在滚轮上，牵引线一端与患者连接，另一端挂有牵引块，对患者进行恢复，但此方式存在的不足之处是，需要频繁对病床上的支架进行拆装，不仅费时费力，步骤繁琐，也增加医生和护士的工作量，尽管申请号201320522153.3公开了“骨牵引支架”的实用新型专利，该实用新型支架是直接放置在病床脚部外的过道供患者使用，无需拆装，稳定性好，但存在的缺点是，该支架灵活性较差，不方便移动，另外，体积也过于庞大，使用时会占用过道过多空间，不利于他人行走，存在一定的局限性。

技术实现要素：

本实用新型克服了现有技术中的缺点，提供一种一种可移动的骨牵引装置，结构简单，实用性强，能方便医院运用于骨牵引患者的恢复，减少拆装的麻烦。

为了解决上述技术问题，本实用新型是通过以下技术方案实现的：

一种可移动的骨牵引装置，包括移动台，所述移动台上垂直固接有推架，所述推架上设置有升降机构，所述升降机构与所述推架上下滑动连接，所述升降机构包括升降杆以及套接在所述升降杆两端的连接器，所述连接器与所述推架套接，所述升降杆上还设置有支撑器，所述支撑器一端与所述升降杆套接，另一端设置有滑轮。

进一步地，所述推架设置在所述移动台上的一侧，所述推架包括设置在两侧的竖杆以及横杆，两侧所述竖杆的下端均与所述移动台的上表面固接、上端与所述横杆的左右两端固接，两侧所述竖杆和横杆固接包围形成矩形状，两侧所述竖杆和横杆的固接位置设置有90°的弯角。

进一步地，所述连接器包括第一圆筒和第二圆筒，所述第一圆筒和第二圆筒垂直相交固接，所述第一圆筒与所述竖杆套接，所述第二圆筒与所述升降杆套接，所述第一圆筒和第二圆筒上还固接有螺帽，所述螺帽上设置有螺栓，所述螺栓上设置有转盘。

进一步地，所述连接器上还设置有用于固定所述第一圆筒和第二圆筒的加强板。

进一步地，所述升降杆是六面形通心管，所述支撑器的一端设置有与所述六面形通心管相匹配的包夹，所述包夹与所述六面形通心管套接，所述包夹上设置有锁紧器，所述锁紧器包括螺栓和螺帽，所述支撑器的另一端设置有滑轮，所述滑轮设置有用于放置牵引线的凹槽。

进一步地，所述移动台的下方设置有滚动轮，所述滚动轮的数量是4个，位于所述推架下方的2个所述滚动轮还设置有刹车。

进一步地，所述移动台的上表面距离地面的高度是18～20cm。

进一步地，所述支撑器的数量是2个。

与现有技术相比，本实用新型的有益效果是：

本实用新型稳定性强，结构简单，制造成本低，并且灵活程度高，在移动台的下方设置有滚动轮，当有患者需要行骨牵引术时，直接将本实用新型推至患者所在病床的脚端位置即可，移动省力，只需1人操作即可，无需繁琐安装，快捷方便，并且所设计移动台的上表面距离地面的高度低于一般病床支撑横杆的高度，使用时移动台直接插入至病床下方，过道占用地方少，不对行人造成影响，同时，支撑器能在升降杆上左右滑动调节位置，并能随着升降杆的上下运动调节高度，能给不同患者调节出最佳的使用位置，调节完毕后能将该最佳使用位置锁定，不会发生滑动。

附图说明

附图用来提供对本实用新型的进一步理解，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制，在附图中：

图1是本实用新型所述骨牵引装置的侧视图；

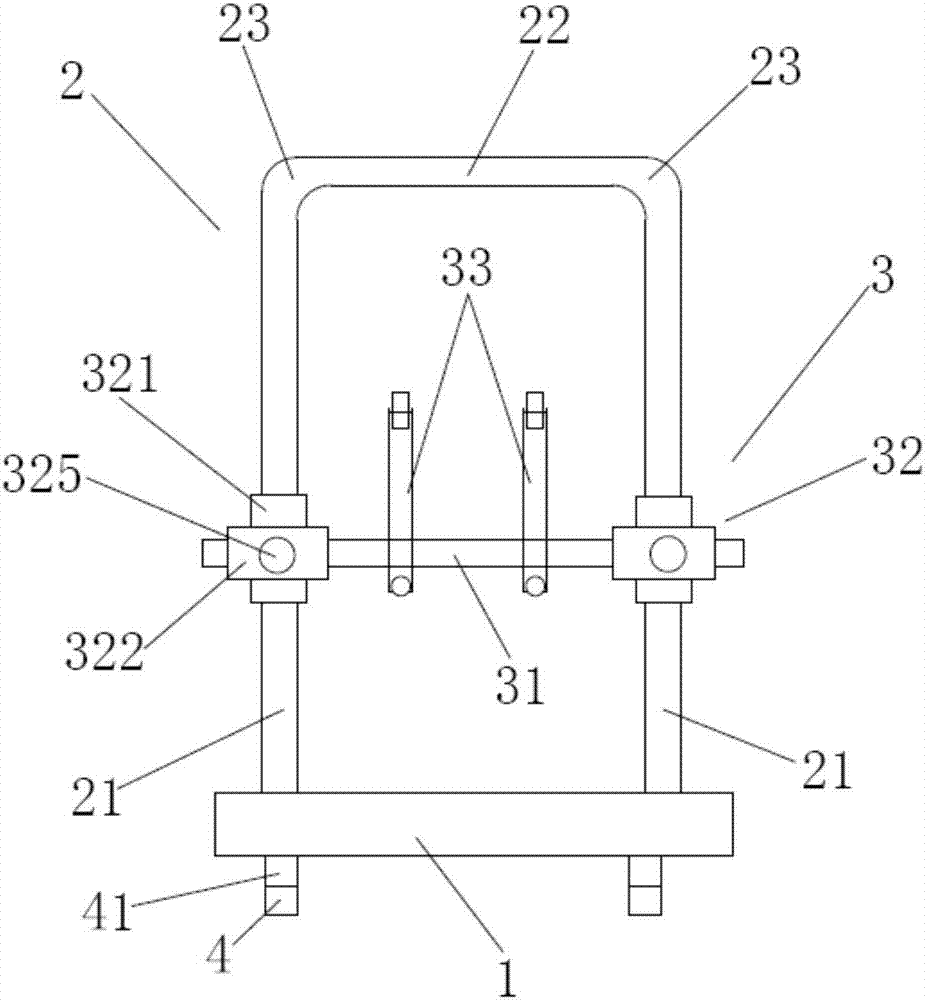

图2是本实用新型所述骨牵引装置的正视图；

图3是所述支撑器与升降杆的连接示意图。

图中：1—移动台，2—推架，21—竖杆，22—横杆，23—弯角，3—升降机构，31—升降杆，32—连接器，321—第一圆筒，322—第二圆筒，323—螺帽，324—螺栓，325—转盘，326—加强板，33—支撑器，331—包夹，3311—锁紧器，332—滑轮，3321—凹槽，4—滚动轮，41—刹车。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

如图1至3所示，一种可移动的骨牵引装置，包括移动台1，移动台1上垂直焊接有推架2，推架2设置在移动台1上的一侧，推架2包括设置在两侧的竖杆21以及横杆22，两侧竖杆21的下端均与移动台1的上表面焊接、上端与横杆22的左右两端焊接，两侧竖杆21和横杆22焊接包围形成矩形状，两侧竖杆21和横杆22的焊接位置设置有90°的弯角23，设计成弯角状使推架2的边角圆滑，不容易被撞伤，在推架2上设置有升降机构3，升降机构3包括升降杆31以及套接在升降杆31两端的连接器32，连接器32包括第一圆筒321和第二圆筒322，第一圆筒321和第二圆筒322垂直相交焊接，在连接器32上还设置有用于固定第一圆筒321和第二圆筒322的加强板326，加强板326与第一圆筒321和第二圆筒322焊接，令第一圆筒321和第二圆筒322不容易分离，第一圆筒321与竖杆21套接，第二圆筒322与升降杆31套接，第一圆筒321和第二圆筒322上还焊接有螺帽323，螺帽323上设置有螺栓324，螺栓324上设置有转盘325，转动第一圆筒321上的转盘325，使松开第一圆筒321上的螺栓324，能使用升降机构3在竖杆21上上下滑动，调节好高度后，反向转动转盘325，使螺栓324锁紧竖杆21即可，在升降杆31上还设置有支撑器33，支撑器33一端与升降杆31套接，另一端设置有滑轮332，转动第二圆筒322上的转盘325，使松开第二圆筒322上的螺栓324，能使升降杆31能抽出与第二圆筒322分离，便于将套接在升降杆31上的支撑器33取出，以防支撑器33损坏后可以进行更换，升降杆31是六面形通心管，支撑器33的一端设置有与六面形通心管相匹配的包夹331，包夹331与六面形通心管套接，包夹331上设置有锁紧器3311，锁紧器3311包括螺栓和螺帽，支撑器33的另一端设置有滑轮332，滑轮332设置有用于放置牵引线的凹槽3321，将升降杆31设计成六面形通心管，既节省制作材料，也能加大与包夹331结合的稳固性，松开锁紧器3311，能使支撑器33可以在升降杆31上左右滑动调节位置，调节完毕后，使用锁紧器3311可将包夹331锁紧在升降杆31，从而将支撑器33固定，在本实施例中，支撑器的数量是2个。

优选地，在移动台1的下方设置有滚动轮4，设计有滚动轮4能方便本实用新型的移动，滚动轮4的数量是4个，位于推架2下方的2个滚动轮4还设置有刹车41，踩下刹车41能使滚动轮4停止转动。

优选地，移动台1的上表面距离地面的高度是19cm，低于一般病床支撑横杆的高度，使用时将移动台1直接插入至病床下方，过道占用地方少，不对行人造成影响。

最后应说明的是：以上仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，但是凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
