一种体重检测装置的预热方法及体重检测装置与流程

本发明属于体重检测技术领域，特别涉及体重检测装置的预热方法及体重检测装置。

背景技术：

随着人们生活水平的不断提高，健康问题也越来越得到重视，促进人体测量科学的发展。人们通常可以利用体重秤获取体重信息，利用体脂秤测量人体脂肪百分比、人体水分百分比、人体肌肉百分比、骨骼重量等人体成分。

人体脂肪是人体的重要组成部分，在人体内有重要的功能和作用，例如：提供能量、保护内脏、维持体温、协助水溶性维生素的吸收等。健康的身体，在于体内脂肪的平衡，脂肪过量积聚会对身体产生危害，导致各种疾病，例如：糖尿病、心脑血管疾病等。

其中，体脂秤，是利用秤体表面的电极片与用户的双脚接触后，通过一定的安全电流，测量人体电阻。由于肌肉内含有较多血液等水份，是可以导电；而脂肪不导电；从流过的电流可知肌肉的重量。由此可判断出，在体重的比例中，人体脂肪的含量。

目前，市场上有很多体重秤都没有预热功能，尤其是体脂秤，在用户利用体脂秤测量体脂时，为了测得准确的数据，其脚部与秤表面不能绝缘，需要光脚踩在体脂秤的表面。当体脂秤的表面温度过低时，会对用户的使用体验造成影响，使得用户在外界温度较低的情况下，减少体脂秤的使用次数，进而失去对用户身体健康的监控。

技术实现要素：

本发明提供的技术方案如下：

本发明提供一种体重检测装置的预热方法，包括以下步骤：s10、按照预设间隔时间在各个发射方向上发射预设波长的发射微波，在所述发射方向上遇到被测对象后，反射回来的部分发射微波作为反射微波；s50、根据当前反射回来的当前反射微波、以及所述当前反射微波的当前接收时间，计算出所述被测对象当前至所述发射微波所处发射地的当前距离；s60、判断所述当前距离是否小于预设距离；s70、当所述当前距离小于所述预设距离时，则所述体重检测装置上的加热器对所述体重检测装置上的受热区进行预热。

进一步，在所述步骤s50之前还包括：s40、获取所述被测对象的属性参考数据；s41、根据所述属性参考数据、以及预设属性参考数据，识别出所述被测对象是否为预设生命体；当所述被测对象为预设生命体时，则执行步骤s50；否则，执行步骤s10。

进一步，在所述步骤s50之前还包括：s30、根据每次反射回来的反射微波、以及所述反射微波的每次接收时间，识别出所述被测对象是否向体重检测装置靠近；当所述被测对象向体重检测装置靠近时，则执行步骤s40；否则，执行步骤s10。

进一步，所述步骤s30进一步包括：s31、根据每次反射回来的反射微波，记录接收到所述反射微波的每次接收时间；s32、根据所述发射微波的每次发射时间，计算出所述每次接收时间与所述每次发射时间之间的时间差；s33、根据所述时间差的变化趋势，识别出所述被测对象是否向所述体重检测装置靠近。

进一步，所述步骤s33进一步包括：s331、当所述时间差的变化趋势呈递减时，识别出所述被测对象向所述体重检测装置靠近；s332、当所述时间差的变化趋势呈递增时，识别出所述被测对象远离所述体重检测装置；s333、当所述时间差未发生变化时，识别出所述被测对象的位置未发生改变。

进一步，在所述步骤s50之前还包括：s20、根据当前反射回来的反射微波、以及所述反射微波的当前接收时间，识别出微波检测范围内是否出现新增被测对象；当微波检测范围内出现新增被测对象时，则执行步骤s30；否则，执行步骤s10。

进一步，所述步骤s20进一步包括：s21、根据当前反射回来的当前反射微波、以及所述当前反射微波的当前接收时间，判断所述当前反射微波、当前接收时间是否与预设反射微波、预设接收时间一致；s22、当所述当前反射微波、当前接收时间与预设反射微波、预设接收时间不一致时，识别出微波检测范围内出现新增被测对象；s23、当所述当前反射微波、当前接收时间与预设反射微波、预设接收时间一致时，识别出微波检测范围内没有出现新增被测对象。

本发明还提供一种体重检测装置，包括：微波收发器，用于按照预设间隔时间在各个发射方向上发射预设波长的发射微波，在所述发射方向上遇到被测对象后，反射回来的部分发射微波作为反射微波；计算模块，用于根据当前反射回来的当前反射微波、以及所述当前反射微波的当前接收时间，计算出所述被测对象当前至所述发射微波所处发射地的当前距离；判断模块，用于判断所述当前距离是否小于预设距离；预热控制模块，用于当所述当前距离小于所述预设距离时，则所述体重检测装置上的加热器对所述体重检测装置上的受热区进行预热。

进一步，还包括：获取模块，用于获取所述被测对象的属性参考数据；识别模块，用于根据所述属性参考数据、以及预设属性参考数据，识别出所述被测对象是否为预设生命体。

进一步，所述识别模块，还用于根据每次反射回来的反射微波、以及所述反射微波的每次接收时间，识别出所述被测对象是否向体重检测装置靠近。

与现有技术相比，本发明提供的体重检测装置的预热方法及体重检测装置，具有以下有益效果：

1)、本发明在被测对象至体重检测装置当前距离位于预设距离内时，体重检测装置上的加热器开始预热，在用户站在体重检测装置时，已完成预热，提高了用户的体验，使得用户不受外界环境温度的影响，持续使用体重检测装置，促进用户及时掌握自身的健康状态。

2)、本发明在识别出被测对象为人时，且处于预设距离内，体重检测装置上的加热器开始预热；当被测对象非人时，放弃检测被测对象至体重检测装置的距离。以避免被测对象非人时，体重检测装置上的加热器进行预热，从而防止体重检测装置上加热器出现错误预热。

3)、本发明在识别出被测对象向体重检测装置靠近时，识别出被测对象是否为人；在被测对象不懂或者远离体重检测装置时，放弃对被测对象的识别。不仅简化了程序运行，还避免体重检测装置出现误预热。

4)、本发明在识别出出现新增被测对象时，识别出新增被测对象是否向体重检测装置靠近；当新增被测对象向体重检测装置靠近时，识别出新增被测对象是否为人；当新增被测对象为人时，判断人至体重检测装置的当前距离是否位于预设距离内；当人至体重检测装置的当前距离位于预设距离内时，体重检测装置上的加热器开始加热；从而提高了控制条件的准确度，防止出现错误加热。

附图说明

下面将以明确易懂的方式，结合附图说明优选实施方式，对一种体重检测装置的预热方法及体重检测装置的上述特性、技术特征、优点及其实现方式予以进一步说明。

图1是本发明一种体重检测装置的预热方法的流程示意图；

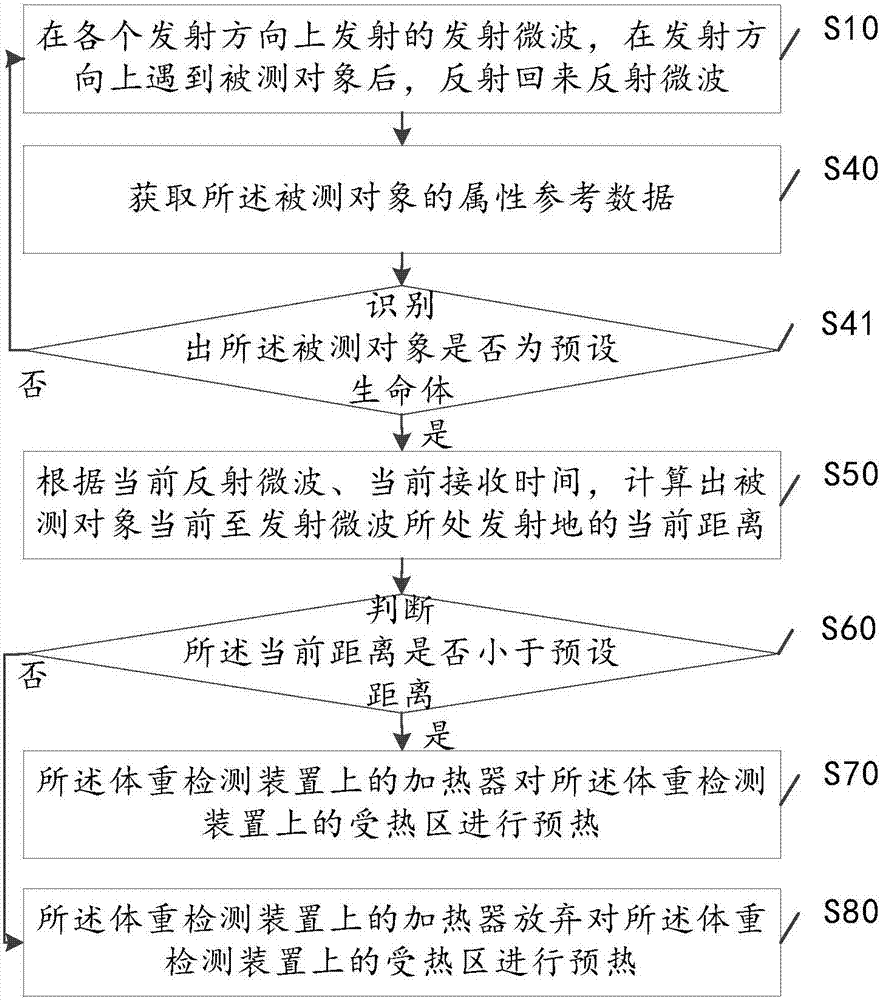

图2是本发明另一种体重检测装置的预热方法的流程示意图；

图3是本发明再一种体重检测装置的预热方法的流程示意图；

图4是本发明中步骤s30的流程示意图；

图5是本发明中步骤s33的流程示意图；

图6是本发明中步骤s20的流程示意图；

图7是本发明又一种体重检测装置的预热方法的流程示意图；

图8是本发明一种体重检测装置的组成结构示意图；

图9是本发明一种体重检测装置的结构示意图；

图10是本发明一种体重检测装置的部分结构示意图。

附图标号说明：

11、微波收发器，12、识别模块，13、记录模块，14、计算模块，15、获取模块，16、判断模块，17、预热控制模块。

具体实施方式

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对照附图说明本发明的具体实施方式。显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图，并获得其他的实施方式。

为使图面简洁，各图中只示意性地表示出了与本发明相关的部分，它们并不代表其作为产品的实际结构。另外，以使图面简洁便于理解，在有些图中具有相同结构或功能的部件，仅示意性地绘示了其中的一个，或仅标出了其中的一个。在本文中，“一个”不仅表示“仅此一个”，也可以表示“多于一个”的情形。

如图1所示，根据本发明的一个实施例，一种体重检测装置的预热方法，包括以下步骤：s10、按照预设间隔时间(例如2s、10s等)在各个发射方向(例如正南方向、东南方向等)上发射预设波长(例如1m、0.8m等)的发射微波，在所述发射方向上遇到被测对象后，反射回来的部分发射微波作为反射微波。

s50、根据当前反射回来的当前反射微波、以及所述当前反射微波的当前接收时间，计算出所述被测对象当前至所述发射微波所处发射地的当前距离。

s60、判断所述当前距离是否小于预设距离，所述预设距离可以设置为0.6m、0.4m等；

s70、当所述当前距离小于所述预设距离时，则所述体重检测装置上的加热器对所述体重检测装置上的受热区进行预热；所述加热器是指加热电阻丝；所述受热区是指所述体重检测装置的上表层或位于上表层的站立区。

s80、当所述当前距离大于、等于所述预设距离时，则所述体重检测装置上的加热器放弃对所述体重检测装置上的受热区进行预热。

具体的，体重检测装置包括体脂秤、体重秤等；将体脂秤或体重秤放置在房间内的一位置处，在距离体脂秤或体重秤0.6m内没有障碍物，体脂秤或体重秤上的加热器处于关闭状态。安装在体脂秤或体重秤上的微波收发器每隔2s在各个方向上(体脂秤或体重秤的周侧方向)发射波长为1m的发射微波。

微波是指频率为300mhz～300ghz的电磁波，即波长在1毫米～1米之间的电磁波，是分米波、厘米波、毫米波的统称。微波作为一种电磁波具有波粒二象性。微波的基本性质通常呈现为穿透、反射、吸收三个特性。对于玻璃、塑料和瓷器，微波几乎是穿越而不被吸收。对于水和食物等就会吸收部分微波而使自身发热。而对金属类东西，则会反射部分微波。

如图2所示，根据本发明的又一个实施例，一种体重检测装置的预热方法，包括以下步骤：s10、按照预设间隔时间(例如2s、10s等)在各个发射方向(例如正南方向、东南方向等)上发射预设波长(例如1m、0.8m等)的发射微波，在所述发射方向上遇到被测对象后，反射回来的部分发射微波作为反射微波。

s40、获取所述被测对象的属性参考数据；所述属性参考数据包括反射微波量、接收到反射微波的接收时间；或者，所述属性参考数据包括面部数据。

s41、根据所述属性参考数据、以及预设属性参考数据，识别出所述被测对象是否为预设生命体。当所述被测对象为预设生命体时，则执行步骤s50；否则，执行步骤s10。

s50、根据当前反射回来的当前反射微波、以及所述当前反射微波的当前接收时间，计算出所述被测对象当前至所述发射微波所处发射地的当前距离。

s60、判断所述当前距离是否小于预设距离，所述预设距离可以设置为0.6m、0.4m等。

s70、当所述当前距离小于所述预设距离时，则所述体重检测装置上的加热器对所述体重检测装置上的受热区进行预热；所述加热器是指加热电阻丝；所述受热区是指所述体重检测装置的上表层或位于上表层的站立区。

s80、当所述当前距离大于、等于所述预设距离时，则所述体重检测装置上的加热器放弃对所述体重检测装置上的受热区进行预热。

具体的，利用微波收发器或摄像头获取被测对象的属性参考数据。识别出被测对象是否为预设生命体(人)。当被测对象为人时，判断该人至体脂秤或体重秤的距离是否在0.5m内。当被测对象至体脂秤或体重秤的距离在0.5m内时，加热器对受热区进行加热，待用户站在体脂秤或体重秤上时，已完成预热，提高了用户的体验。

如图3、图4、图5所示，根据本发明的再一个实施例，一种体重检测装置的预热方法，包括以下步骤：s10、按照预设间隔时间(例如2s、10s等)在各个发射方向(例如正南方向、东南方向等)上发射预设波长(例如1m、0.8m等)的发射微波，在所述发射方向上遇到被测对象后，反射回来的部分发射微波作为反射微波。

s30、根据每次反射回来的反射微波、以及所述反射微波的每次接收时间，识别出所述被测对象是否向体重检测装置靠近。当所述被测对象向体重检测装置靠近时，则执行步骤s40；否则，执行步骤s10。

优选的，所述步骤s30进一步包括：s31、根据每次反射回来的反射微波，记录接收到所述反射微波的每次接收时间。

s32、根据所述发射微波的每次发射时间，计算出所述每次接收时间与所述每次发射时间之间的时间差。

s33、根据所述时间差的变化趋势，识别出所述被测对象是否向所述体重检测装置靠近。

优选的，所述步骤s33进一步包括：s331、当所述时间差的变化趋势呈递减时，识别出所述被测对象向所述体重检测装置靠近。

s332、当所述时间差的变化趋势呈递增时，识别出所述被测对象远离所述体重检测装置。

s333、当所述时间差的变化趋势稳定时，识别出所述被测对象的位置未发生改变。

s40、获取所述被测对象的属性参考数据；所述属性参考数据包括反射微波量、接收到反射微波的接收时间；或者，所述属性参考数据包括面部数据。

s41、根据所述属性参考数据、以及预设属性参考数据，识别出所述被测对象是否为预设生命体。当所述被测对象为预设生命体时，则执行步骤s50；否则，执行步骤s10。

s50、根据当前反射回来的当前反射微波、以及所述当前反射微波的当前接收时间，计算出所述被测对象当前至所述发射微波所处发射地的当前距离。

s60、判断所述当前距离是否小于预设距离，所述预设距离可以设置为0.6m、0.4m等。

s70、当所述当前距离小于所述预设距离时，则所述体重检测装置上的加热器对所述体重检测装置上的受热区进行预热；所述加热器是指加热电阻丝；所述受热区是指所述体重检测装置的上表层或位于上表层的站立区。

s80、当所述当前距离大于、等于所述预设距离时，则所述体重检测装置上的加热器放弃对所述体重检测装置上的受热区进行预热。

具体的，利用每次接收到反射微波的每次接收时间，根据发射微波的每次发射时间，计算出每次接收时间与每次发射时间的时间差。例如：当前接收时间与当前发射时间的当前时间差，相对于上一次接收时间与上一次发射时间的上一次时间差来说，当前时间差小于上一次时间差，由于发射微波的发射地点没有改变，则被测对象向体脂秤或体重秤靠近。当前时间差大于上一次时间差，则被测对象远离体脂秤或体重秤。当前时间差等于上一次时间差，则被测对象至体脂秤或体重秤的距离没有发生改变。

当被测对象向体脂秤或体重秤靠近时，进一步检查被测对象至体脂秤或体重秤的距离是否在0.5m内。当被测对象至体脂秤或体重秤的距离在0.5m内时，加热器对受热区进行加热，待用户站在体脂秤或体重秤上时，已完成预热，提高了用户的体验。

如图4、图5、图6、图7所示，根据本发明的另一个实施例，一种体重检测装置的预热方法，包括以下步骤：优选的，还包括s01、预先在各个发射方向上发射预设波长的预设发射微波，在所述发射方向上遇到被测对象后，反射回来的部分预设发射微波作为预设反射微波；并将所述预设反射微波的接收时间作为预设接收时间。

s10、按照预设间隔时间(例如2s、10s等)在各个发射方向(例如正南方向、东南方向等)上发射预设波长(例如1m、0.8m等)的发射微波，在所述发射方向上遇到被测对象后，反射回来的部分发射微波作为反射微波。

s20、根据当前反射回来的反射微波、以及所述反射微波的当前接收时间，识别出微波检测范围内是否出现新增被测对象。当微波检测范围内出现新增被测对象时，则执行步骤s30；否则，执行步骤s10。

优选的，所述步骤s20进一步包括：s21、根据当前反射回来的当前反射微波、以及所述当前反射微波的当前接收时间，判断所述当前反射微波、当前接收时间是否与预设反射微波、预设接收时间一致。

s22、当所述当前反射微波、当前接收时间与预设反射微波、预设接收时间不一致时，识别出微波检测范围内出现新增被测对象。

s23、当所述当前反射微波、当前接收时间与预设反射微波、预设接收时间一致时，识别出微波检测范围内没有出现新增被测对象。

s30、根据每次反射回来的反射微波、以及所述反射微波的每次接收时间，识别出所述被测对象是否向体重检测装置靠近。当所述被测对象向体重检测装置靠近时，则执行步骤s40；否则，执行步骤s10。

优选的，所述步骤s30进一步包括：s31、根据每次反射回来的反射微波，记录接收到所述反射微波的每次接收时间。

s32、根据所述发射微波的每次发射时间，计算出所述每次接收时间与所述每次发射时间之间的时间差。

s33、根据所述时间差的变化趋势，识别出所述被测对象是否向所述体重检测装置靠近。

优选的，所述步骤s33进一步包括：s331、当所述时间差的变化趋势呈递减时，识别出所述被测对象向所述体重检测装置靠近。

s332、当所述时间差的变化趋势呈递增时，识别出所述被测对象远离所述体重检测装置。

s333、当所述时间差的变化趋势稳定时，识别出所述被测对象的位置未发生改变。

s40、获取所述被测对象的属性参考数据；所述属性参考数据包括反射微波量、接收到反射微波的接收时间；或者，所述属性参考数据包括面部数据。

s41、根据所述属性参考数据、以及预设属性参考数据，识别出所述被测对象是否为预设生命体。当所述被测对象为预设生命体时，则执行步骤s50；否则，执行步骤s10。

s50、根据当前反射回来的当前反射微波、以及所述当前反射微波的当前接收时间，计算出所述被测对象当前至所述发射微波所处发射地的当前距离。

s60、判断所述当前距离是否小于预设距离，所述预设距离可以设置为0.6m、0.4m等。

s70、当所述当前距离小于所述预设距离时，则所述体重检测装置上的加热器对所述体重检测装置上的受热区进行预热；所述加热器是指加热电阻丝；所述受热区是指所述体重检测装置的上表层或位于上表层的站立区。

s80、当所述当前距离大于、等于所述预设距离时，则所述体重检测装置上的加热器放弃对所述体重检测装置上的受热区进行预热。

具体的，体脂秤或体重秤放置在房间的一位置处时，预先向体脂秤或体重秤四周周侧发射波长为1m的预设发射微波，利用接收到的预设反射微波，以及接收预设反射微波的预设接收时间，探测出体脂秤或体重秤所处环境，从而了解体脂秤或体脂秤的周围环境，作为识别是否出现新增被测对象的参考标准。

由于每种物体对微波的吸收能力、反射能力、穿透能力不同，可以识别出被测对象的种类。根据预设接收时间、微波的传输速度，预设发射微波的预设发射时间，计算出被测对象至体脂秤或体重秤的距离。结合被测对象的种类、距离、发射方向，得到体脂秤或体重秤的周围环境。

当微波检测范围内(体脂秤或体重秤周侧距离体脂秤或体重秤1m的范围)出现新增被测对象，其当前反射微波、当前接收时间，相对于预设反射微波、预设接收时间来说，发生了改变。

当微波检测范围内出现新增被测对象，进一步识别出新增被测对象是静态的，还是动态的。若是动态的，则进一步识别出新增被测对象是否为人。当新增被测对象为人时，判断人是否在预设距离内，人在预设距离内时，体脂秤或体重秤上加热器对受热区进行预热。进一步提高了体脂秤或体重秤的预热条件，防止体脂秤或体重秤出现错误预热。

如图8所示，根据本发明的一个实施例，一种体重检测装置，包括：优选的，还包括微波收发器11，安装在体重检测装置的周侧，用于预先在各个发射方向上发射预设波长的预设发射微波，在所述发射方向上遇到被测对象后，反射回来的部分预设发射微波作为预设反射微波；并将所述预设反射微波的接收时间作为预设接收时间。

所述微波收发器11，还用于按照预设间隔时间(例如2s、10s等)在各个发射方向(例如正南方向、东南方向等)上发射预设波长(例如1m、0.8m等)的发射微波，在所述发射方向上遇到被测对象后，反射回来的部分发射微波作为反射微波。

识别模块12，用于根据当前反射回来的反射微波、以及所述反射微波的当前接收时间，识别出微波检测范围内是否出现新增被测对象。

优选的，所述识别模块12，还用于根据当前反射回来的当前反射微波、以及所述当前反射微波的当前接收时间，判断所述当前反射微波、当前接收时间是否与预设反射微波、预设接收时间一致。

所述识别模块12，还用于当所述当前反射微波、当前接收时间与预设反射微波、预设接收时间不一致时，识别出微波检测范围内出现新增被测对象。

所述识别模块12，还用于当所述当前反射微波、当前接收时间与预设反射微波、预设接收时间一致时，识别出微波检测范围内没有出现新增被测对象。

所述识别模块12，还用于当微波检测范围内出现新增被测对象时，则根据每次反射回来的反射微波、以及所述反射微波的每次接收时间，识别出所述被测对象是否向体重检测装置靠近。

优选的，还包括：记录模块13，用于根据每次反射回来的反射微波，记录接收到所述反射微波的每次接收时间。

计算模块14，用于根据所述发射微波的每次发射时间，计算出所述每次接收时间与所述每次发射时间之间的时间差。

所述识别模块12，还用于根据所述时间差的变化趋势，识别出所述被测对象是否向所述体重检测装置靠近。

优选的，所述识别模块12，还用于当所述时间差的变化趋势呈递减时，识别出所述被测对象向所述体重检测装置靠近。

所述识别模块12，还用于当所述时间差的变化趋势呈递增时，识别出所述被测对象远离所述体重检测装置。

所述识别模块12，还用于当所述时间差的变化趋势稳定时，识别出所述被测对象的位置未发生改变。

获取模块15，用于当所述被测对象向体重检测装置靠近时，则获取所述被测对象的属性参考数据；所述属性参考数据包括反射微波量、接收到反射微波的接收时间；或者，所述属性参考数据包括面部数据。

所述识别模块12，还用于根据所述属性参考数据、以及预设属性参考数据，识别出所述被测对象是否为预设生命体。

所述计算模块14，还用于当所述被测对象为预设生命体时，则根据当前反射回来的当前反射微波、以及所述当前反射微波的当前接收时间，计算出所述被测对象当前至所述发射微波所处发射地的当前距离。

判断模块16，用于判断所述当前距离是否小于预设距离，所述预设距离可以设置为0.6m、0.4m等。

预热控制模块17，用于当所述当前距离小于所述预设距离时，则所述体重检测装置上的加热器对所述体重检测装置上的受热区进行预热；所述加热器是指加热电阻丝；所述受热区是指所述体重检测装置的上表层或位于上表层的站立区。

所述预热控制模块17，还用于当所述当前距离大于、等于所述预设距离时，则所述体重检测装置上的加热器放弃对所述体重检测装置上的受热区进行预热。

具体的，体重检测装置呈锥台状，体重检测装置的周侧呈圆弧状。所述微波收发器设置在锥台状体重检测装置的周测，以增大微波发射角度，如图9、图10所示。识别模块12、记录模块13、计算模块14、获取模块15、判断模块16、预热控制模块17设置在所述体重检测装置的内部。体重检测装置上还安装有摄像头。

根据本发明的又又一个实施例，一种体重检测装置的预热方法，包括以下步骤：设备开启工作状态，开始间断性的向某一个方向发出一定波长的微波(可在一定程度上保证直线传输)；

在发射的间断期内，设备开始接收和分析反射回来的微波信号；

由于发射到接收到反射波有一定的时延和能损，且不同物质对同一种微波的反射和吸收能力不同，故通过实验便可获取到不同距离及物质对本发明所用微波的吸收和反射数据。将实验获取到的数据作为原始数据，以便和工作时的环境信息做对比，从而建模，分析出空间内的环境信息。

当空间内出现运动体时，反射回来的微波会存在反射时延的变化，从而分析出该物体的运动趋势及运动信息；

当空间内出现生命体时，可通过查询数据库内的数据，从而得到反射源的相关信息。

将获取的数据进行分析、建模，然后进行下一步处理；

当符合人类学的运动体向电子秤运动，且运动距离达到之前设定的某一个阈值时，设备启动预热模式。

当用户走到电子秤时，刚好可以使用电子秤；电子秤的边框为弧形，可以增大发射角度及接收角度。

本发明中发出一定波长的微波，通过接收反射波，进而对其进行分析。得出接收与发射之间的时延及能量比。进而对周围环境进行分析建模，辨别出一定空间内的生命体及运动趋势，当分析出有人有想使用电子秤的时候，电子秤便开启预热模式。本发明依靠接收返回微波进行数据分析、建模，实现电子秤预加热的智能系统。无须用户操作，智能实现预热。

应当说明的是，上述实施例均可根据需要自由组合。以上所述仅是本发明的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本发明原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本发明的保护范围。
