一种医用可旋转圈套器的制作方法

本发明涉及医疗器材领域，特别是一种医用可旋转圈套器。

背景技术：

圈套器，被广泛应用于切割和抓取并回收息肉标本及异物，产品可以使用于人或动物的腹腔镜检查中，只需要通过一个小的开口就可以工作了，常用的消化道息肉的切除，就是通过内镜钳道，先用圈套器套住息肉，收紧，然后将息肉切除，切割时一般采用高频电，将息肉组织剥离出来，再用网兜将切除的息肉组织回收，也可以使用圈套器直接将息肉套住随内镜一起带出体外。

在圈套器工作过程中，圈套器要能非常方便的穿过内镜钳道，目前大多数产品已能够做到这点，圈套器在套取目标息肉组织时，先靠近息肉组织，然后将套圈从管道里伸展出来并张开，然后慢慢套住息肉，但是无法进行旋转，有些情况下，较难取出息肉。

技术实现要素：

发明目的：本发明所要解决的技术问题是针对现有技术的不足，提供一种医用可旋转圈套器。

为了解决上述技术问题，本发明提供了一种医用可旋转圈套器，包括依次连接的套圈、拉索和助推管，助推管外套接有旋钮，旋钮转动带动助推管转动。

本发明中，包括助推管齿轮，助推管固定的设置在助推管齿轮的中心，旋钮通过齿轮传动带动助推管旋转。

本发明中，所述旋钮内设有内齿轮，内齿轮与助推管齿轮之间设有传动齿轮，旋钮带动内齿轮，依次带动传动齿轮、助推管齿轮后带动助推管转动，助推管通过拉索带动套圈转动。

本发明中，所述助推管外设有外管，近端外管管壁上设有与传动齿轮适配的外管凹槽，传动齿轮位于外管凹槽处，传动齿轮往内啮合推管齿轮，往外啮合内齿轮。

本发明中，所述助推管齿轮外设有齿轮座，用于对助推管齿轮限位。

本发明中，所述旋钮内圈设有一个以上的凹槽，内齿轮外圈设有一个以上与凹槽适配的凸起，内齿轮上的凸起插入到旋钮上的凹槽内。

本发明中，所述助推管近端连接芯杆，芯杆外设有滑块，所述滑块远端连接到传送带，拉索外圈设有外管，外管连接到传送带，滑块向远端移动，助推管带动拉索和套圈向远端移动，滑块同时通过传送带带动外管向近端移动，释放出套索。

本发明中，所述滑块内设有电极底座，电极底座上设有电连接的电极接头和弹簧，弹簧下端电连接到助推管。

本发明中，所述外管上设有外管固定管，外管固定管连接到传送带。

本发明中，所述助推管与助推管齿轮适配，助推管齿轮转动带动助推管转动。

有益效果：本发明在手柄上增加可旋转旋钮，当旋转旋钮时，旋钮转动带动拉索转动，拉索带动套圈或其他器械一起转动，这样套圈就可以跟随旋钮一起旋转，从而达到调节套圈的方向目的，该设计将更有利于用户操作，更加方便用户使用该产品来套取并切割回收异物。

附图说明

下面结合附图和具体实施方式对本发明做更进一步的具体说明，本发明的上述或其他方面的优点将会变得更加清楚。

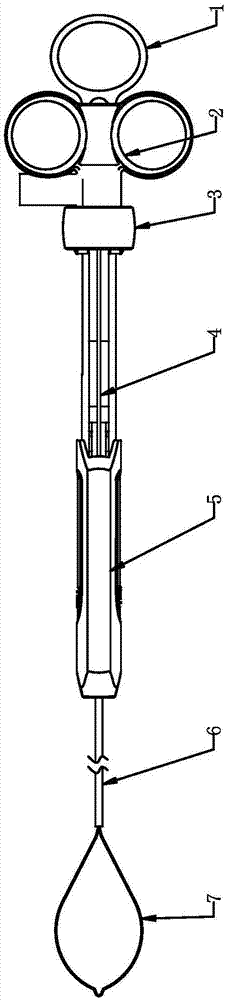

图1是实施例结构示意图；

图2是圈套器正视图；

图3是旋钮内部示意图；

图4是传动带示意图；

图5是图4局部放大图；

图6是电极连接部分示意图；

图7是图6局部放大图。

具体实施方式

下面将结合附图对本发明作详细说明。

实施例：

如图1-3，包括，芯杆1、滑块2、旋钮3、助推管4、手柄套5、外管6、套圈7、内齿轮13、传动齿轮14和助推管齿轮15，旋钮内设有内齿轮13，助推管4外圈设有助推管齿轮15，内齿轮13与助推管齿轮15之间设有传动齿轮14，旋钮带动内齿轮13，依次带动传动齿轮14、助推管齿轮15后带动助推管转动，助推管带动套圈7转动。

助推管外设有外管6，近端外管管壁上设有与传动齿轮适配的外管凹槽19，传动齿轮位于外管凹槽处，传动齿轮往内啮合推管齿轮15，往外啮合内齿轮13。

助推管齿轮15外设有齿轮座20，用于对助推管齿轮15限位。

旋钮3内圈设有一个以上的凹槽21，内齿轮13外圈设有一个以上与凹槽适配的凸起22，内齿轮13上的凸起插入到旋钮3上的凹槽内。

如图4和图5，包括传输带固定块9、传送带10、外管固定管11和拉索12，传输带固定块9和外管固定管11将传送带固定在滑块与外管之上，助推管近端连接芯杆1，芯杆外设有滑块2，所述滑块远端连接到传送带，拉索12上设有外管，外管连接到传送带，滑块向远端移动，助推管带动套圈向远端移动，滑块同时通过传送带带动外管向近端移动，更快的释放出拉索12；

如图4，具体的为，芯杆不动，滑块2向下，带动助推杆4向下，滑块同时带动传送带沿逆时针运动，传送带带动外管套及外管一起向上运动，从而实现一正一反运动，使得达到增大运动距离的作用，即最终工件运动的距离是滑块运动距离的2倍，加快释放拉索12。

如图6和图7，包括电极接头16、弹簧17和电极底座18，滑块内设有电极底座18，电极底座18上设有电连接的电极接头16和弹簧17，弹簧17下端电连接到助推管。

实施方式：

套圈7制作好后，再与拉索12采用连接管铆接或激光焊接，拉索采用多股合金钢丝或单股镍钛丝组成，该材料有很强的韧性及刚性，可以驱动工作部件旋转。拉索穿过外管6，在近端与助推管4固定起来，助推管4与旋钮3在同一轴线上，助推管4与旋钮3在纵向上固定在一起，纵向上一起运动，旋钮3驱动助推管4在轴向上旋转，旋钮内包含一个内齿轮13，助推管上焊接一个助推管齿轮15，齿轮材料可以是金属或塑料类材质，可选的，助推管可以是圆形，也可以是方形或其他异型，以保证齿轮可以带动助推管旋转即可，助推管齿轮15和内齿轮13之间还有一个传动齿轮14，主要作用是，填补内助推管齿轮15和内齿轮13之间的间隙，装配好后，旋转旋钮，即可以带动助推管转动，随之带动工作部件旋转调整方向，方便手术操作。

旋钮装配在滑块上，旋钮可以绕滑块轴向旋转，可以随滑块一起前后运动，由于助推管在纵向上与旋钮同步，所以滑块前后运动，带动旋钮前后运动，旋钮带动助推管前后运动，达到释放和回收套圈的功能。

滑块上装有连接高频电的电极接头16，电极接头的底座18上有一个通孔，助推管穿过通孔，在电极座的里面有一个弹簧17压在助推管上，依靠弹簧的压力，保证电极与助推管之间电连接可靠。

在手柄的远端有一个传送带10，滑块向前延伸出一部分，并与传送带10外侧连接，传送带另一侧，通过外管固定管10将外管与传送带固定在一起，这样，当推送滑块的时候，滑块在推送助推管使工件向前运动的同时，滑块同时推送传输带转动，传送带带动外管向滑块的相反方向运动，这样，一正一反，使器械伸出的距离比手柄滑块运动的距离增加了一倍，即手柄的运动促使工作部件的运动放大为2倍，使原先长行程需要双手操作的器械变成单手操作变为可能。

本发明的助推管，可以使用六变形，或其他多变形，不限于圆柱形。

使用方法：

本发明的手柄所用套圈产品，通过内镜的钳道，达到息肉组织所在位置，再通过移动手柄上的滑块，将套圈打开，转动旋钮调整方向，然后套取或抓取组织，当套好组织后，慢慢后撤滑块，将套圈慢慢收拢，这样就可将组织套住，然后通电将息肉组织切割下来。

本实施例提供的工作部分是一种医用圈套器，也可以是取石网篮，异物网兜等需要长行程和旋转的医用器械。

本发明提供了一种医用圈套器，具体实现该技术方案的方法和途径很多，以上所述仅是本发明的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本发明原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本发明的保护范围。本实施例中未明确的各组成部分均可用现有技术加以实现。
