新型锥间融合器的制作方法

本发明涉及一种锥间融合器，特别是一种新型椎间融合器。

背景技术：

腰椎椎间融合术通常用于治疗腰椎退变和不稳等病症，可以恢复椎间高度，扩大椎间孔，支撑前柱以及增加融合节段稳定性。20世纪70年代末开始了椎间融合器的研究，后被用来治疗腰椎退行性改变和腰椎不稳等病症，这种治疗方法不仅可以恢复椎间的高度，扩大了椎间孔，同时还加强了前柱的支撑，增加了融合节段的稳定性。

腰椎锥间融合术需要使用椎间融合器，现有的锥间融合器多采用圆柱状结构，其主体为圆柱形，受圆柱状结构的限制，一方面其体积较大，另一方面容易出现松动和位移，另外还无法进行人工植骨，与腰椎的融合效果较差。

技术实现要素：

本发明的目的是提供一种新型锥间融合器，以解决现有技术中的不足，它具有体积小、结构简单、可调高度范围大和便于操作的优点。

本发明提供了一种新型锥间融合器，包括上扩张块、下扩张块和扩张高度调节部，所述上扩张块安装在所述扩张高度调节部的顶部，所述下扩张块安装在所述扩张高度调节部的底部，所述上扩张块和所述下扩张块相对布置，其上均设有剪刀叉滑槽；所述扩张高度调节部包括框体、丝杆调节机构和剪刀叉组件，所述剪刀叉组件为2个，二者的转轴通过连接杆固定连接，所述连接杆通过连接件与所述丝杆调节机构的一端转动连接，所述框架的一端设有弧形端头，所述弧形端头上具有与所述框体内部连通的安装孔，所述丝杆调节机构的另一端可转动地安装在所述安装孔内；2个所述剪刀叉组件分别安装在所述上扩张块和所述下扩张块的所述剪刀叉滑槽上。

前述的新型锥间融合器中，优选地，所述上扩张块和所述下扩张块的结构完全相同，均包括板体和导向侧板，所述板体一侧的板面上沿其2条长边分别设置一块所述导向侧板，2块所述导向侧板的内壁上分别设有一条所述剪刀叉滑槽，2块所述导向侧板的外壁分别与所述框体上2条长边的内壁滑动连接。

前述的新型锥间融合器中，优选地，所述剪刀叉组件包括滚轮及长度相同的第一杆体和第二杆体，所述第一杆体的中部通过所述连接轴与所述第二杆体的中部转动连接，所述第一杆体两端的外壁上和所述第二杆体两端的外壁上均通过转轴安装有所述滚轮；所述剪刀叉滑槽由滚轮安装槽和转轴安装槽组成，所述滚轮安装在所述滚轮安装槽内，所述转轴穿过所述转轴安装槽与所述滚轮连接。

前述的新型锥间融合器中，优选地，所述板体的板面上设有锥形凸起和植骨槽，所述植骨槽沿所述板体的长度方向布置，任意相邻2个所述植骨槽均等间距设置，所述锥形凸起均布在所述板体上除所述植骨槽以外的区域。

前述的新型锥间融合器中，优选地，所述锥形凸起的锥顶为半球形结构。

前述的新型锥间融合器中，优选地，所述连接件包括轴套和连接框，所述连接框为u字形，其端部与所述轴套的外壁固定连接，二者为一体式结构，所述连接框上具有丝杆安装孔，所述轴套安装在所述连接杆的中部，二者过盈配合；所述丝杆调节机构包括外套管和丝杠，所述外套管具有内螺纹，所述丝杠的一端与所述外套管通过螺纹连接，另一端插接在所述丝杆安装孔内，并通过螺母进行限位，该端还设有限位挡板，所述限位挡板与所述连接框的外壁相抵接，所述螺母与所述连接框的内壁相抵接。

前述的新型锥间融合器中，优选地，所述外套管远离所述丝杆的一端插接在所述安装孔内，该端的外壁上设有第一限位环和第二限位环，相应地，所述弧形端头内设有与所述第一限位环和所述第二限位环配合的第一限位凹槽和第二限位凹槽，所述第一限位凹槽和所述第二限位凹槽的直径均大于所述第一限位环和所述第二限位环的直径。

前述的新型锥间融合器中，优选地，所述外套管与所述安装孔相配合的一端的端部设有内六角凹槽。

前述的新型锥间融合器中，优选地，还包括两组导向杆，两组所述导向杆分别设于所述连接件的两侧；每组所述导向杆为两根，两根所述导向杆沿水平方向平行设置，分别位于所述连接杆的上方和下方，两根所述导向杆的两端分别固定在所述框体的两条短边的内壁上。

与现有技术相比，本发明提供了一种新型锥间融合器，整体采用框体结构，设置有上扩张块和下扩张块，通过上扩张块和下扩张块能够有效解决现有技术中容易松动和产生位移的缺点。本案采用剪刀叉结构与丝杆调节机构的配合来实现上扩张块和下扩张块高度的调节，极大地简化了产品内部结构，降低制造工艺的难度，降低制造成本，而且采用该结构便于操作。

通过在板体的板面上设有锥形凸起和植骨槽，一方面可以提高产品的稳定性，防止其滑动松脱，另一方面植骨槽的设计可以装入大量的植骨，使植骨与椎体的骨质更好地融合。

附图说明

图1是本发明整体结构的轴测图；

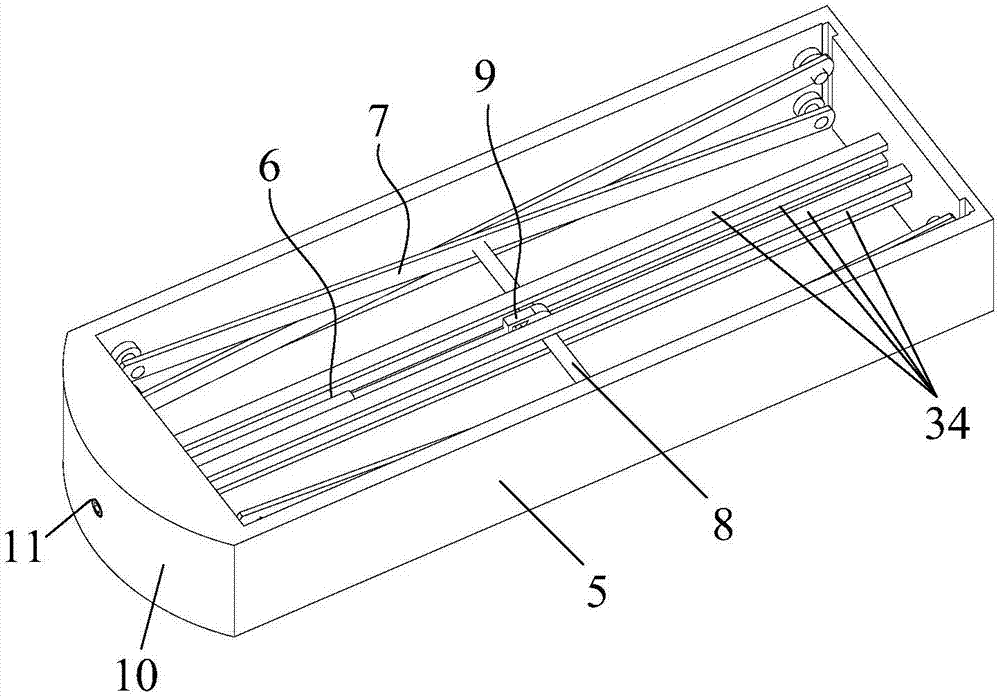

图2是扩张高度调节部的轴测图；

图3是上扩张块1和下扩张块2的轴测图；

图4是上扩张块的剖视图；

图5是丝杆调节机构和剪刀叉组件的轴测图；

图6是局部结构的剖视图放大图。

附图标记说明：1-上扩张块，2-下扩张块，3-扩张高度调节部，4-剪刀叉滑槽，5-框体，6-丝杆调节机构，7-剪刀叉组件，8-连接杆，9-连接件，10-弧形端头，11-安装孔，12-板体，13-导向侧板，14-第一杆体，15-第二杆体，16-滚轮，17-转轴，18-滚轮安装槽，19-转轴安装槽，20-锥形凸起，21-植骨槽，22-轴套，23-连接框，24-丝杆安装孔，25-外套管，26-丝杠，27-螺母，28-限位挡板，29-第一限位环，30-第二限位环，31-第一限位凹槽，32-第二限位凹槽，33-内六角凹槽，34-导向杆，35-刻度。

具体实施方式

下面通过参考附图描述的实施例是示例性的，仅用于解释本发明，而不能解释为对本发明的限制。

本发明的实施例：如图1、图2和图3所示，一种新型锥间融合器，包括上扩张块1、下扩张块2和扩张高度调节部3，上扩张块1安装在扩张高度调节部3的顶部，下扩张块2安装在扩张高度调节部3的底部，上扩张块1和下扩张块2相对布置，其上均设有剪刀叉滑槽4；扩张高度调节部3包括框体5、丝杆调节机构6和剪刀叉组件7，剪刀叉组件7为2个，二者的转轴通过连接杆8固定连接，连接杆8通过连接件9与丝杆调节机构6的一端转动连接，框架5的一端设有弧形端头10，弧形端头10上具有与框体5内部连通的安装孔11，丝杆调节机构6的另一端可转动地安装在安装孔11内；2个剪刀叉组件7分别安装在上扩张块1和下扩张块2的剪刀叉滑槽4上。

具体地，当本发明放置到位后，通过专用工具(为现有技术，图中未示出)转动丝杆调节机构6的一端，通过调节丝杆调节机构6的长度实现对连接杆8位置的调节，当连接杆8向靠近弧形端头10的方向移动时，剪刀叉组件7打开，使上扩张块1和下扩张块2彼此分离，直至上扩张块1和下扩张块2与椎骨紧紧抵接，停止旋转丝杆调节机构6即可。当需要将本发明从人体内拆除时，只需反向转动丝杆调节机构6，使连接杆8向远离弧形端头10的方向移动，使剪刀叉组件7收缩，则上扩张块1和下扩张块2便可缩进框体5内，便可将本发明从人体内取出。

使用剪刀叉组件7与丝杆调节机构6相互配合，极大地简化了框体5的结构，无需设置复杂的造型及型面便可实现上扩张块1和下扩张块2的分离及靠近，有效简化了内部结构，降低了制造难度，而且可以为植骨槽留出更大的空间，可以放入更多的植骨，提高融合效果。

具体地，如图3所示，上扩张块1和下扩张块2的结构完全相同，均包括板体12和导向侧板13，板体12一侧的板面上沿其2条长边分别设置一块导向侧板13，2块导向侧板13的内壁上分别设有一条剪刀叉滑槽4，2块导向侧板13的外壁分别与框体5上2条长边的内壁滑动连接。为了提高滑动精度，优选地，还可以在导向侧板13上沿纵向设置导向凸起，在框体5长边的内壁上设置导向槽，这样导向侧板13在竖直方向上滑动时可以更顺畅，防止卡滞。板体12的板面上设有锥形凸起20和植骨槽21，植骨槽21沿板体12的长度方向布置，任意相邻2个植骨槽21均等间距设置，锥形凸起20均布在板体12上除植骨槽21以外的区域。

由于本案采用剪刀叉组件7来驱动上扩张块1和下扩张块2运动，因此框体5的内部具有大量的空间，如图3所示，在设置植骨槽21的时候优选地，可以将植骨槽21的底部设计的比板体12的底面更低，这样可以装入更多的植骨，有效提高融合效果。为了防止锥形凸起20对椎骨造成损伤，本案优选地，将锥形凸起20的锥顶设计为半球形结构。

进一步，如图5所示，上述的剪刀叉组件7包括滚轮16及长度相同的第一杆体14和第二杆体15，第一杆体14的中部通过连接轴与第二杆体15的中部转动连接，第一杆体14两端的外壁上和第二杆体15两端的外壁上均通过转轴17安装有滚轮16；如图4所示，剪刀叉滑槽4由滚轮安装槽18和转轴安装槽19组成，滚轮安装槽18和转轴安装槽19构成一个侧置的“凸”字形槽，滚轮16安装在滚轮安装槽18内，转轴17穿过转轴安装槽19与滚轮16连接。

更进一步，如图6所示，上述的连接件9包括轴套22和连接框23，连接框23为u字形，其端部与轴套22的外壁固定连接，二者为一体式结构，连接框23上具有丝杆安装孔24，轴套22安装在连接杆8的中部，二者过盈配合；丝杆调节机构6包括外套管25和丝杠26，外套管25具有内螺纹，丝杠26的一端与外套管25通过螺纹连接，另一端插接在丝杆安装孔24内，并通过螺母27进行限位，该端还设有限位挡板28，限位挡板28与连接框23的外壁相抵接，螺母27与连接框23的内壁相抵接。外套管25远离丝杆26的一端插接在安装孔11内，该端的外壁上设有第一限位环29和第二限位环30，相应地，弧形端头10内设有与第一限位环29和第二限位环30配合的第一限位凹槽31和第二限位凹槽32，第一限位凹槽31和第二限位凹槽32的直径均大于第一限位环29和第二限位环30的直径。外套管25与安装孔11相配合的一端的端部设有内六角凹槽33。

为了提高连接杆8运动轨迹的准确性，优选地，如图2所示，还包括两组导向杆34，两组导向杆34分别设于连接件9的两侧；每组导向杆34为两根，两根导向杆34沿水平方向平行设置，分别位于连接杆8的上方和下方，两根导向杆34的两端分别固定在框体5的两条短边的内壁上。

在一种优选地实施方式中，如图3所示，导向侧板13的外壁上还设有刻度35，任意相邻2个刻度线之间的距离为1mm，每5mm标记一个数字，其中0刻度位于靠近板体12的一侧。采用这种结构设计可以使医生借助内窥镜清楚地看出板体12从扩张高度调节部3内伸出的高度，方便控制本发明的总高度，提高手术精度。此外，优选地，每旋转一圈外套管25,板体12升高或降低1mm。

以上依据图式所示的实施例详细说明了本发明的构造、特征及作用效果，以上所述仅为本发明的较佳实施例，但本发明不以图面所示限定实施范围，凡是依照本发明的构想所作的改变，或修改为等同变化的等效实施例，仍未超出说明书与图示所涵盖的精神时，均应在本发明的保护范围内。
