一种新型医疗用消毒柜的制作方法

本发明涉及医疗设备技术领域，尤其涉及一种新型医疗用消毒柜。

背景技术：

医疗消毒柜是指通过紫外线、远红外线、高温、臭氧等方式，给医疗器械等物品进行杀菌消毒、保温除湿的工具，外形一般为柜箱状，柜身大部分材质为不锈钢；但是现有技术中的医疗消毒柜中的层板无法抽出，从而不方便放置带消毒的医疗器械；同时，若将层板设置为可抽出形式，则减小了层板的稳定性，从而影响医疗消毒柜的正常使用；为此，我们提出一种新型医疗用消毒柜来解决上述问题。

技术实现要素：

本发明的目的是为了解决现有技术中存在的缺点，而提出的一种新型医疗用消毒柜。

为了实现上述目的，本发明采用了如下技术方案：

一种新型医疗用消毒柜，包括柜体，所述柜体为中空结构，且柜体中设有消毒装置，所述柜体中还横向设有多个相互平行设置的层板，所述柜体两侧的侧壁中均设有安装腔，且安装腔中转动连接有第一螺纹杆，所述第一螺纹杆上套设有多个数量与层板对应的螺母，所述柜体的上侧侧壁为中空结构，且柜体的上侧侧壁中转动连接有第一转杆和第二转杆，所述第一转杆的一端贯穿柜体的侧壁设置，所述第一转杆上还套设有两个第一齿轮，且第二转杆上套设有与第一齿轮匹配的第二齿轮，所述柜体的上侧壁还转动连接有与第一螺纹杆对应的第二螺纹杆，且第二螺纹杆上套设有与第一齿轮和第二齿轮对应的第三齿轮，所述第一齿轮和第二齿轮分别通过链条与第三齿轮传动连接，所述第一螺纹杆靠近第二螺纹杆的一端通过斜齿轮与第二螺纹杆传动连接，所述柜体两侧的侧壁均设有与层板对应的滑槽，且层板的两端分别通过滑块与滑槽滑动连接，所述滑槽的上侧壁设有开口向下的第一安装槽，且第一安装槽中转动连接有第四齿轮，所述滑块的上侧壁设有与第四齿轮匹配的齿槽，所述第一安装槽的底部设有第二安装槽，且第二安装槽中滑动连接有与第四齿轮匹配的齿条，所述螺母通过连接杆与齿条连接。

优选地，所述柜体的侧壁还设有多个透风孔，且多个透风孔处设有密封盖板。

优选地，所述柜体的下侧壁通过转轴转动连接有万向轮，且转轴靠近万向轮的一侧侧壁滑动连接有吸盘。

优选地，所述滑块的下侧壁设有第三安装槽，且第三安装槽中转动连接有滚轮，所述滑槽的下侧壁设有开口向上的滚槽，且滚槽与滚轮匹配设置。

本发明结构简单，操作方便，通过在柜体的内壁设置与层板对应的滑槽，同时在滑槽中设置第一安装槽和第四齿轮，因此层板则可以通过滑块上侧壁的齿槽与第四齿轮配合在滑槽滑动，从而方便将待消毒的医疗器械放置在柜体中；当层板滑动至柜体中需要进行固定时，转动第一转杆并通过第一齿轮和第二齿轮的配合带动第二转杆转动，同时第一齿轮和第二齿轮在转动时，可以通过链条带动第三齿轮转动，从而带动第二螺纹杆转动，第二螺纹杆通过斜齿轮带动第一螺纹杆转动，因此可以通过螺母和连接杆带动第二安装槽中的齿条移动，当齿条与第四齿轮卡接在一起，可以固定住第四齿轮，因此可以通过第四齿轮与齿槽卡接的方式固定住滑槽中滑块，从而固定住层板；因此，该消毒柜既方便滑动层板，从而方便用户放置或者拿取柜体中的医疗器械；又能在滑动完之后对层板进行固定，提高了整体的稳定性。

附图说明

图1为本发明提出的一种新型医疗用消毒柜的结构示意图；

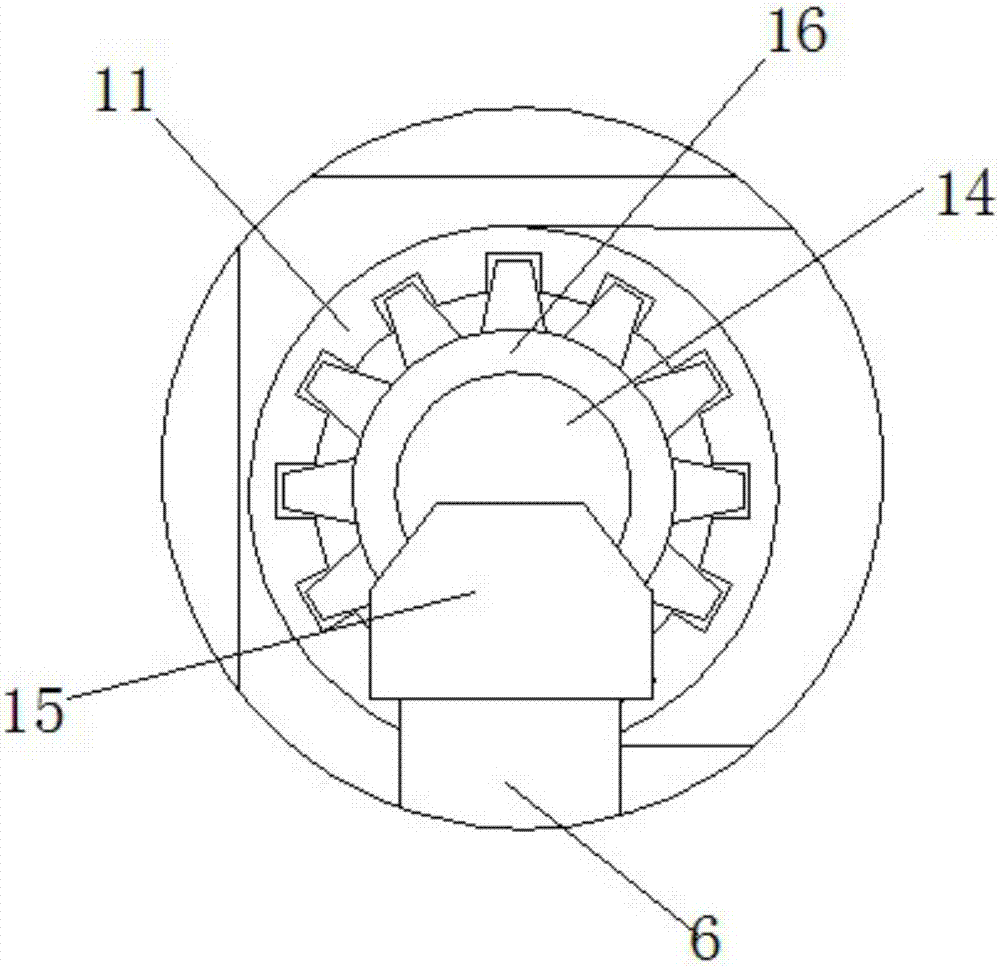

图2为图1中a处的结构示意图；

图3为图1中b处的结构示意图。

图中：1柜体、2层板、3滑块、4安装腔、5螺母、6第一螺纹杆、7转轴、8万向轮、9第一转杆、10第一齿轮、11链条、12第二转杆、13第二齿轮、14第二螺纹杆、15斜齿轮、16第三齿轮、17滑槽、18第一安装槽、19第四齿轮、20第二安装槽、21连接杆、22齿条、23第三安装槽、24滚轮、25滚槽。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

参照图1-3，一种新型医疗用消毒柜，包括柜体1，柜体1的侧壁还设有多个透风孔，且多个透风孔处设有密封盖板，方便对该柜体1进行透气处理，防止长时间使用产生异味，柜体1的下侧壁通过转轴7转动连接有万向轮8，且转轴7靠近万向轮8的一侧侧壁滑动连接有吸盘，方便对柜体1进行位置的移动，同时位置调节好之后，可以通过滑动吸盘对该位置的柜体1进行固定，柜体1为中空结构，且柜体1中设有消毒装置，柜体1中还横向设有多个相互平行设置的层板2，柜体1两侧的侧壁中均设有安装腔4，且安装腔4中转动连接有第一螺纹杆6，第一螺纹杆6上套设有多个数量与层板2对应的螺母5，柜体1的上侧侧壁为中空结构，且柜体1的上侧侧壁中转动连接有第一转杆9和第二转杆12，第一转杆9的一端贯穿柜体1的侧壁设置，第一转杆9上还套设有两个第一齿轮10，且第二转杆12上套设有与第一齿轮10匹配的第二齿轮13，柜体1的上侧壁还转动连接有与第一螺纹杆6对应的第二螺纹杆14，且第二螺纹杆14上套设有与第一齿轮10和第二齿轮13对应的第三齿轮16，第一齿轮10和第二齿轮13分别通过链条11与第三齿轮16传动连接，第一螺纹杆6靠近第二螺纹杆14的一端通过斜齿轮15与第二螺纹杆14传动连接，柜体1两侧的侧壁均设有与层板2对应的滑槽17，且层板2的两端分别通过滑块3与滑槽17滑动连接，滑槽17的上侧壁设有开口向下的第一安装槽18，且第一安装槽18中转动连接有第四齿轮19，滑块3的上侧壁设有与第四齿轮19匹配的齿槽，第一安装槽18的底部设有第二安装槽20，且第二安装槽20中滑动连接有与第四齿轮19匹配的齿条22，螺母5通过连接杆21与齿条22连接，滑块3的下侧壁设有第三安装槽23，且第三安装槽23中转动连接有滚轮24，滑槽17的下侧壁设有开口向上的滚槽25，且滚槽25与滚轮24匹配设置，滑块3的下侧壁通过滚轮24与滚槽25滚动，从而方便滑块3在滑槽17中滑动。

本发明结构简单，操作方便，通过在柜体1的内壁设置与层板2对应的滑槽17，同时在滑槽17中设置第一安装槽18和第四齿轮19，因此层板2则可以通过滑块3上侧壁的齿槽与第四齿轮19配合在滑槽17滑动，从而方便将待消毒的医疗器械放置在柜体1中；当层板2滑动至柜体1中需要进行固定时，转动第一转杆9并通过第一齿轮10和第二齿轮13的配合带动第二转杆12转动，同时第一齿轮10和第二齿轮13在转动时，可以通过链条11带动第三齿轮16转动，从而带动第二螺纹杆14转动，第二螺纹杆14通过斜齿轮15带动第一螺纹杆6转动，因此可以通过螺母5和连接杆21带动第二安装槽20中的齿条22移动，当齿条22与第四齿轮19卡接在一起，可以固定住第四齿轮19，因此可以通过第四齿轮19与齿槽卡接的方式固定住滑槽17中滑块3，从而固定住层板2；因此，该消毒柜既方便滑动层板2，从而方便用户放置或者拿取柜体1中的医疗器械；又能在滑动完之后对层板2进行固定，提高了整体的稳定性。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
