一种医用多功能推车的气液分离组件的制作方法

本实用新型涉及一种医疗推车的组件，尤其涉及一种医用多功能推车的气液分离组件。

背景技术：

医用推车是指病房防护转运医用设备，适用于各大型医院、卫生诊所、药房、精神病院以及各大日常使用的转动推车。在很大程度上可以减轻护理者的操作负担。医用推车也已经成为医护人员日常工作不可或缺的工具之一。

随着医用推车的功能不断提升，此类医用推车会将氧气机、医疗电子器械都会整合在医用推车中。现有技术中，推车内部的气路组件及电路组件排布杂乱无章，存在安全隐患，同时不利于检修保养。

技术实现要素：

针对上述现有技术的现状，本实用新型所要解决的技术问题在于提供一种布局合理，结构简洁，气电隔绝的医用多功能推车的气液分离组件。

实用新型解决上述技术问题所采用的技术方案为：一种医用多功能推车的气液分离组件，包括中空的推车本体，所述推车本体中部设有纵向设置的隔板，在所述隔板两侧分别设有气动装置固定组件及电路装置固定组件，所述隔板上端设有横向设置的顶板，所述顶板一端与推车的内壁相抵，所述隔板两侧面均设有侧板，所述气动装置固定组件包括用于气瓶固定支架及支撑座，所述气瓶固定支架包括绑带装置及卡环装置，所述绑带装置包括绑带及用于连接绑带与隔板的挡板，所述卡环装置包括卡环及用于连接卡环与隔板的支架，所述支撑座设于气瓶固定支架下方；所述电路装置固定组件包括与隔板平行设置的硬件固定板及夹板，所述硬件固定板上设有多个安装孔，所述夹板设于硬件固定板上端，所述夹板上端设有多个气阀安装孔。

进一步的，所述隔板与硬件固定板通过连接组件相连，所述连接组件包括内牙的六角螺柱及螺栓，所述螺栓螺纹连接于六角螺柱，所述六角螺柱一端固定于隔板，所述螺栓一端固定于硬件固定板。实现隔板与硬件固定板的平行设置，结构稳定且安装简便。

进一步的，所述支撑座包括上板及下板，所述上板与下板之间设有工字型支撑架。结构稳定且节省用料。

进一步的，所述气动装置固定组件采用两个为一组，分别设于隔板的两侧。

通过本实用新型的技术方案，所实现的有益效果是：采用在推车本体内设置隔板，用以将气动组件与电动组件分离，并对各部件的安装提供合理的固定机构，从而不仅能简化推车内部元器件的布局设计，便于安装检修，进而保证各组件的安全平稳运行。本实用新型设计合理，适合大规模推广。

附图说明

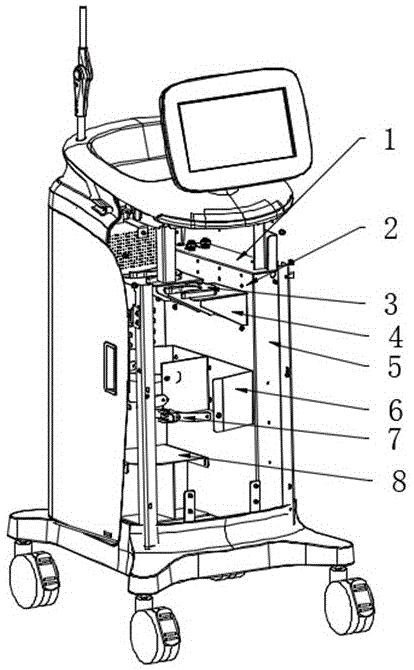

图1是本实用新型一种医用多功能推车的气液分离组件的结构示意图；

图2是本实用新型一种医用多功能推车的气液分离组件的另一结构示意图。

具体实施方式

下面将结合本实用新型实施例中的附图，为本实用新型实施例中的优选实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1-2所示，所述一种医用多功能推车的气液分离组件，包括中空的推车本体，所述推车本体中部设有纵向设置的隔板2，在所述隔板2两侧分别设有气动装置固定组件及电路装置固定组件，所述隔板2上端设有横向设置的顶板1，所述顶板1一端与推车的内壁相抵，所述隔板两侧面均设有侧板5，所述气动装置固定组件包括用于气瓶固定支架4及支撑座8，所述气瓶固定支架4包括绑带7装置及卡环3装置，所述绑带7装置包括绑带7及用于连接绑带7与隔板2的挡板6，所述卡环3装置包括卡环3及用于连接卡环3与隔板2的支架4，所述支撑座8设于气瓶固定支架4下方；所述电路装置固定组件包括与隔板2平行设置的硬件固定板10及夹板9，所述硬件固定板10上设有多个安装孔，所述夹板9设于硬件固定板10上端，所述夹板9上端设有多个气阀安装孔。所述隔板2与硬件固定板10通过连接组件相连，所述连接组件包括内牙的六角螺柱及螺栓，所述螺栓螺纹连接于六角螺柱，所述六角螺柱一端固定于隔板2，所述螺栓一端固定于硬件固定板10。所述支撑座8包括上板及下板，所述上板与下板之间设有工字型支撑架。结构稳定且节省用料。所述气动装置固定组件采用两个为一组，分别设于隔板2的两侧。

通过本实用新型的技术方案，所实现的有益效果是：采用在推车本体内设置隔板，用以将气动组件与电动组件分离，并对各部件的安装提供合理的固定机构，从而不仅能简化推车内部元器件的布局设计，便于安装检修，进而保证各组件的安全平稳运行。本实用新型设计合理，适合大规模推广。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

技术特征：

1.一种医用多功能推车的气液分离组件，包括中空的推车本体，其特征在于，所述推车本体中部设有纵向设置的隔板，在所述隔板两侧分别设有气动装置固定组件及电路装置固定组件，所述隔板上端设有横向设置的顶板，所述顶板一端与推车的内壁相抵，所述隔板两侧面均设有侧板，所述气动装置固定组件包括用于气瓶固定支架及支撑座，所述气瓶固定支架包括绑带装置及卡环装置，所述绑带装置包括绑带及用于连接绑带与隔板的挡板，所述卡环装置包括卡环及用于连接卡环与隔板的支架，所述支撑座设于气瓶固定支架下方；所述电路装置固定组件包括与隔板平行设置的硬件固定板及夹板，所述硬件固定板上设有多个安装孔，所述夹板设于硬件固定板上端，所述夹板上端设有多个气阀安装孔。

2.根据权利要求1所述的一种医用多功能推车的气液分离组件，其特征在于，所述隔板与硬件固定板通过连接组件相连，所述连接组件包括内牙的六角螺柱及螺栓，所述螺栓螺纹连接于六角螺柱，所述六角螺柱一端固定于隔板，所述螺栓一端固定于硬件固定板。

3.根据权利要求1所述的一种医用多功能推车的气液分离组件，其特征在于，所述支撑座包括上板及下板，所述上板与下板之间设有工字型支撑架。

4.根据权利要求1所述的一种医用多功能推车的气液分离组件，其特征在于，所述气动装置固定组件采用两个为一组，分别设于隔板的两侧。

技术总结
本实用新型涉及一种医用多功能推车的气液分离组件，包括中空的推车本体，所述推车本体中部设有纵向设置的隔板，在所述隔板两侧分别设有气动装置固定组件及电路装置固定组件。采用在推车本体内设置隔板，用以将气动组件与电动组件分离，并对各部件的安装提供合理的固定机构，从而不仅能简化推车内部元器件的布局设计，便于安装检修，进而保证各组件的安全平稳运行。

技术研发人员：董海波
受保护的技术使用者：宁波纳新医疗科技有限公司
技术研发日：2019.08.01
技术公布日：2020.06.02
