一种清洗玻璃板的刷子的制作方法

本实用新型涉及刷子技术领域，尤其涉及一种清洗玻璃板的刷子。

背景技术：

玻璃在我们现代生活中扮演着不可或缺的角色，我们使用玻璃去完善我们的建筑，它不仅改变了私人住宅的面貌，最终也以玻璃橱窗和玻璃柜台形式改变了商业的面貌，然而它在带来美的同时，使我们也面临着清洗玻璃的烦恼；现有玻璃刷的使用受很多条件的制约，我们在清洗清洁度不一的玻璃时，往往会使用不同刷子，而现有刷子多数只有一个刷头，导致我们在清洗时，不能因地制宜，另一方面，现有玻璃刷的把手的长度多为固定不变，这样就导致我们在清洗比较高的地方时，很费精力，同时刷头作为一个易耗品，很容易磨损，而市场上很多玻璃刷的刷头都不可替换，这就意味着玻璃刷的刷头一旦磨损严重，整个玻璃刷就要报废，造成资源浪费。

技术实现要素：

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种清洗玻璃板的刷子。

为了实现上述目的，本实用新型采用了如下技术方案：

一种清洗玻璃板的刷子，包括套杆，所述套杆为中空结构，所述套杆的内底部固定设有第一弹簧，所述第一弹簧远离套杆内底部的一端固定连接有直杆，所述直杆远离第一弹簧的一端贯穿套杆并向外延伸，所述套杆的一侧螺纹连接有第一定位装置，所述第一定位装置靠近套杆的一端贯穿套杆并与直杆的侧面相抵，所述直杆远离第一弹簧的一端转动连接有刷颈，所述刷颈远离直杆的一端固定设有安装块，所述安装块远离刷颈的一端设有安装槽，所述安装槽的侧壁通过转轴转动连接有三棱刷头，所述三棱刷头的三个侧面均设有擦除装置，三个所述擦除装置均包括固定板，所述固定板靠近三棱刷头一侧的两端设有滑块，所述三棱刷头上设有与滑块相应的滑槽，所述固定板上设有安装口，所述安装口位于两个滑块之间，所述固定板的侧壁上固定设有清洁刷，三个所述清洁刷分别为毛刷、海绵和软布，所述转轴的一端贯穿安装块，所述转轴远离安装块的一端固定套接有定位盘，所述安装块的一侧固定有与定位盘对应的第二定位装置。

优选地，所述第一定位装置为锁紧螺钉。

优选地，所述直杆远离第一弹簧的一端设有凹槽，所述直杆远离第一弹簧的一端设有凹槽，所述刷颈远离安装块的一端设有螺栓，所述螺栓的一端依次贯穿凹槽和刷颈并向外延伸，所述螺栓的另一端螺纹连接有螺母。

优选地，所述套杆远离直杆的一端套有把手，所述把手上设有防滑纹。

优选地，所述第二定位装置包括固定块，所述固定块为中空结构，所述固定块的内壁上固定连接有第二弹簧，所述弹簧远离固定块内壁的一端连接有限位块，所述限位块远离弹簧的一端贯穿固定块并向外延伸，所述定位盘的周向设有与限位块对应的限位槽，所述限位块远离固定块的一端固定设有凸块。

优选地，所述直杆远离刷颈的一端固定套接有第一凸块，所述套杆与直杆的连接处设有第一卡块，所述直杆位于套杆内部的一端设有与第一卡块对应的第二卡块。

本实用新型中，使用时，松开第一定位装置，调节直杆的长度至所需位置，然后关闭第一定位装置，同时调节连接刷颈和直杆的螺栓的松紧来调节他们之间的角度至合适位置，最后通过第二定位装置与定位盘的配合来确定使用三棱刷头的哪个面进行清洁，三棱刷头的三个面上设置的擦除装置的材料分别是毛刷、海绵和软布，方便对不同的污垢进行清洁，更加方便快捷，该装置结构简单，操作方便，在清洗比较脏的玻璃时，我们可以先用毛刷面初洗，然后用海绵面擦拭，最后用软布面擦干，一把刷子，可以应付多种情况，同时我们在清洗比较高的位置时，可以通过调节杆长，毫不费力达到清洗的目的，当擦除装置磨损严重时，我们可以取下受损的擦除装置，进行替换，减少资源浪费。

附图说明

图1为本实用新型提出的一种清洗玻璃板的刷子的结构示意图；

图2为图1中A处的结构示意图；

图3为本实用新型提出的一种清洗玻璃板的刷子的顶视图；

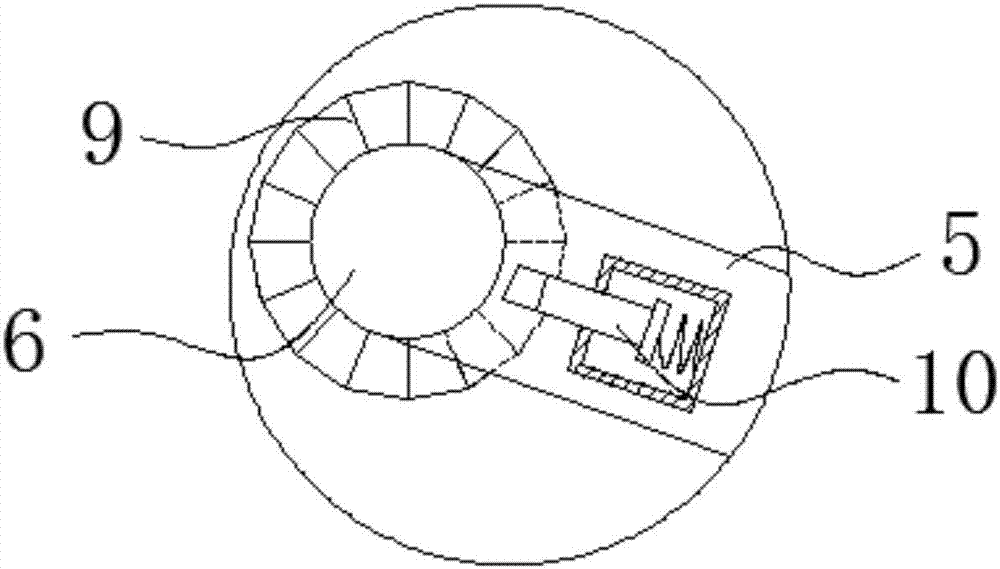

图4为图3中B处的结构示意图。

图中：1套杆、2第一弹簧、3直杆、4第一定位装置、5刷颈、6转轴、7三棱刷头、8擦除装置、9定位盘、10第二定位装置。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-4，一种清洗玻璃板的刷子，包括套杆1，套杆1为中空结构，套杆1的内底部固定设有第一弹簧2，套杆1远离直杆3的一端套有把手，把手上设有防滑纹，方便抓取，第一弹簧2远离套杆1内底部的一端固定连接有直杆3，直杆3远离第一弹簧2的一端贯穿套杆1并向外延伸，套杆1的一侧螺纹连接有第一定位装置4，第一定位装置4为锁紧螺钉，用于固定直杆3的位置，第一定位装置4靠近套杆1的一端贯穿套杆1并与直杆3的侧面相抵，套杆1与直杆3的连接处设有第一卡块，直杆3位于套杆1内部的一端设有与第一卡块对应的第二卡块，防止直杆3与套杆1脱离，直杆3远离第一弹簧2的一端转动连接有刷颈5，直杆3远离第一弹簧2的一端设有凹槽，刷颈5远离安装块的一端设有螺栓，螺栓的一端依次贯穿凹槽和刷颈5并向外延伸，螺栓的另一端螺纹连接有螺母，用于刷颈5角度的固定，刷颈5远离直杆3的一端固定设有安装块，安装块远离刷颈5的一端设有安装槽，安装槽的侧壁通过转轴6转动连接有三棱刷头7，三棱刷头7的三个侧面均设有擦除装置8，三个擦除装置8均包括固定板，固定板靠近三棱刷头7一侧的两端设有滑块，三棱刷头7上设有与滑块相应的滑槽，固定板上设有安装口，安装口位于两个滑块之间，固定板的侧壁上固定设有清洁刷，三个清洁刷分别为毛刷、海绵和软布，转轴6的一端贯穿安装块，转轴6远离安装块的一端固定套接有定位盘9，安装块的一侧固定有与定位盘9对应的第二定位装置10，第二定位装置10包括固定块，固定块为中空结构，固定块的内壁上固定连接有第二弹簧，弹簧远离固定块内壁的一端连接有限位块，限位块远离弹簧的一端贯穿固定块并向外延伸，定位盘的周向设有与限位块对应的限位槽，限位块远离固定块的一端固定设有凸块，用于三棱刷头7的定位。

本实用新型中，使用时，松开第一定位装置4，调节直杆3的长度至所需位置，然后关闭第一定位装置4，同时调节连接刷颈5和直杆3的螺栓的松紧来调节他们之间的角度至合适位置，最后通过第二定位装置10与定位盘9的配合来确定使用三棱刷头7的哪个面进行清洁，三棱刷头7的三个面上设置的擦除装置8的材料分别是毛刷、海绵和软布，方便对不同的污垢进行清洁，更加方便快捷。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
